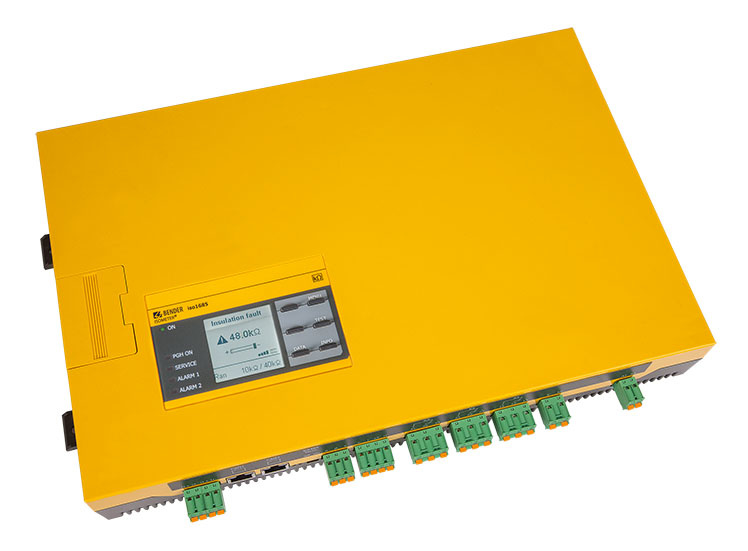

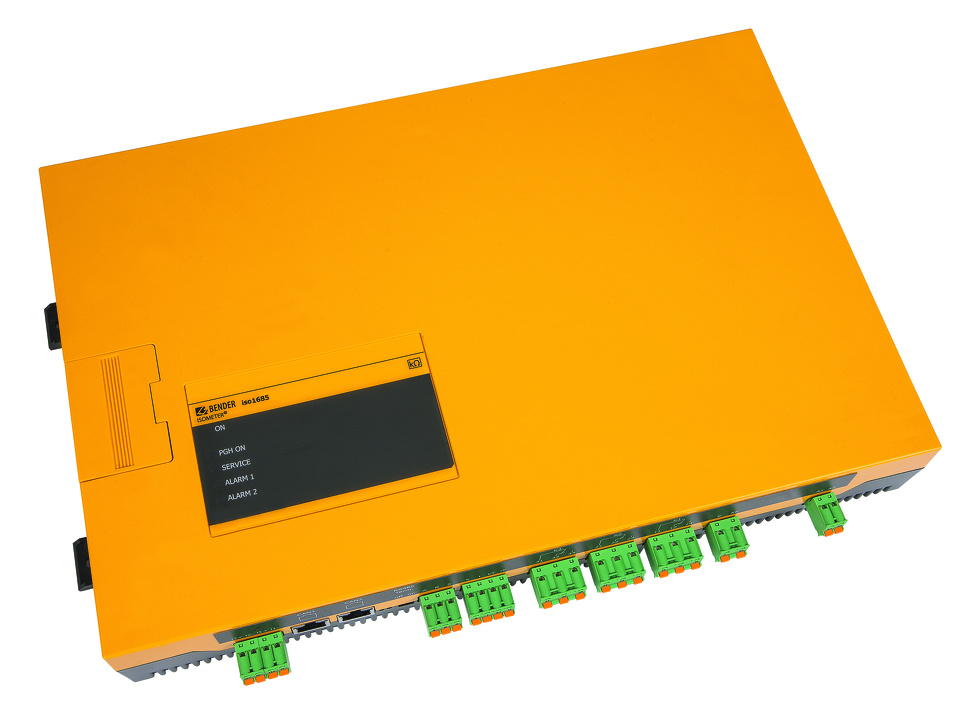

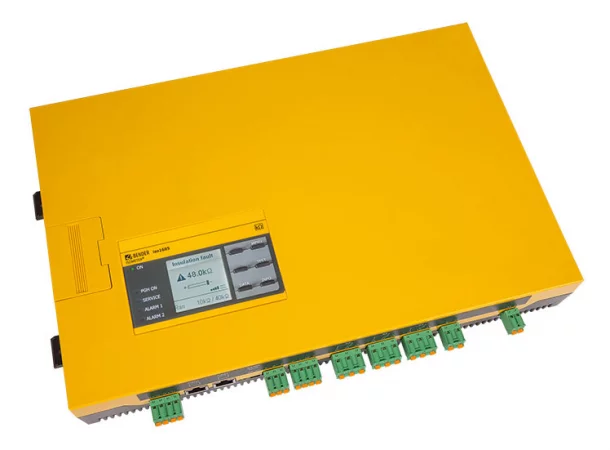

iso1685 - Sledovač izolačného stavu
Strážič izolačného stavu pre rozsiahle IT siete do 1000 V AC alebo 1500 V DC.
Monitor izolačného stavu pre rozsiahle striedavé, rovnakosmerné a kombinované IT siete do 1000 V AC/1500 V DC s integrovaným generátorom pulzov pre lokalizáciu porúch izolácie.
Dostupnosť: Na požiadanie
Zvoľte variantu (2)
Dopyt na produktPorovnať
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
Varianty k produktu iso1685 - Sledovač izolačného stavu (2)
Sledovač izolačného stavu
iso1685P-425Un AC 0...1000V/DC 0...1500V
Us DC 18...30V
R 200...1MOhm / 200...1MOhm
Sběrnice BMS, MicroSD karta
Generátor pro lokalizaci poruch
Us DC 18...30V
R 200...1MOhm / 200...1MOhm
Sběrnice BMS, MicroSD karta
Generátor pro lokalizaci poruch
Sledovač izolačného stavu
iso1685PW-425Un AC 0...1000V/DC 0...1500V
Us DC 18...30V
R 200...1MOhm / 200...1MOhm
Sběrnice BMS, MicroSD karta
Generátor pro lokalizaci poruch
verze "W" se zvýšenou mechanickou odolností
Us DC 18...30V
R 200...1MOhm / 200...1MOhm
Sběrnice BMS, MicroSD karta
Generátor pro lokalizaci poruch
verze "W" se zvýšenou mechanickou odolností
Popis produktu
- Monitor izolačného stavu pre IT siete do AC 1000 V/DC 1500 V
- Displej pre zobrazenie aktuálneho stavu siete a zaznamenanej histórie (iba iso1685DP)
- Meranie nízkoodporových porúch izolácie
- Samostatne nastaviteľné hodnoty reakcie pre výstrahu a alarm
- Automatické prispôsobenie rozptylovej kapacity siete do 500 μF
- Monitorovanie pripojenia a pólov DC siete
- Integrovaný generátor pulzov do 50 mA pre lokalizáciu porúch izolácie
- Autotest s automatickým hlasením poruchy zariadenia
- Samostatne nastaviteľná alarmová relé pre hlásenie porúch izolácie a závady prístroja
- Zbernica BMS (rozhranie RS- 485)
- MicroSD pamäťová karta pre záznam histórie alarmových hlásení (iba iso1685P)
Rozšírené informácie
Zariadenie je určené na monitorovanie izolácie a reziduálnych prúdov veľkých IT sietí. K prispôsobeniu vysokým rozptylovým kapacitám dochádza automaticky.
Funkcie
Monitorovánie izolácie prebieha vysielaním meracích pulzov superponovaných na sieť do zeme cez integrovanú väzbu.
Ak izolačný odpor medzi IT sieťou a zemou klesne pod prednastavenú hodnotu odozvy výstrahy Ran1, rozsvietia sa iba LED "Alarm 1" a alarmové relé K1 prepne. Keď hodnota klesne aj pod hodnotu odozvy Ran2, rozsvieti sa aj LED "Alarm 2" a alarmové relé K2 prepne.
Normy
Prístroj iso1685P odpovedá požiadavkam:
- DIN EN 61557-8 (VDE 0413-8)
- IEC 61557-8
- DIN EN 61557-9 (VDE0413-9)
- IEC 61326-2-4
- DIN EN 60664-1 (VDE 0110-1)
- ČSN EN 61557-8
- STN EN 61557-8

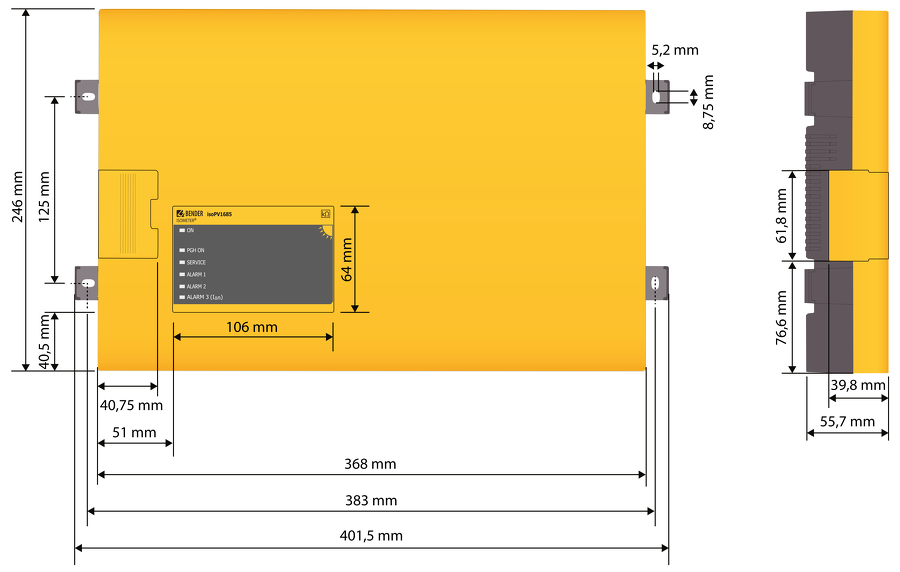

Technické parametre
| Izolácia | |
| Menovité izolačné napätie (IEC 60664-1) |
DC 1500 V |
|---|---|
| Menovité impulzné výdržné napätie/stupeň znečistenia | 8 kV/3 |
| Napäťové rozsahy | |
| Menovité napätie siete UN | AC 0...1000 V/DC 0...1500 V |
|---|---|
| Menovitý kmitočet fn | 0,1...460 Hz |
| Napájacie napätie US | DC 18…30 V |
| Vlastná spotreba | ≤ 7 W/7,5 VA |
| Merací obvod pre monitorovanie izolácie | |
| Meracie napätie Um (špičková hodnota) |
± 50 V |
|---|---|
| Merací prúd Im (při RF = 0 Ω) | ≤ 1,5 mA |
| Vnútorný DC odpor Ri | ≥ 70 kΩ |
| Impedancia Zi při 50 Hz | ≥ 70 kΩ |
| Prípustné externé DC napätie Ufg | ≤ DC 1500 V |
| Prípustná hodnota rozptylovej kapacity Ce | ≤ 500 μF (150 μF)* |
| Hodnoty reakcie pre monitorovanie izolácie | |
| Hodnota reakcie Ran1 (Alarm 1) | 200 Ω...1 MΩ (40 kΩ)* |
|---|---|
| Hodnota reakcie Ran2 (Alarm 2) | 200 Ω...1 MΩ (10 kΩ)* |
| Horný limit meracieho rozsahu pri Cemax = 500 μF | 200 kΩ |
| Relatívna neistota (10 kΩ…1 MΩ) (podle IEC 61557-8) | ± 15 % |
| Relatívna neistota (0,2 kΩ…< 1 kΩ) | ± 200 Ω ± 15 % |
| Doba odozvy tan | viz manuál |
| Hysteréza | 25 % |
| Merací obvod pre lokalizáciu poruchy izolácie | |
| Lokalizačný prúd IL DC | ≤ 50 mA |
|---|---|
| Trieda testovacieho pulzu H/L | 2/4 s |
| Zobrazenie, pamäť | |
| Alarmové LED na identifikáciu funkcie a alarmov | 1 x zelená, 4 x žltá |
|---|---|
| MicroSD karta pre záznam histórie alarmov a reportov | ≤ 32 GB |
| Vstupy | |
| Digitálne vstupy DigIn1/DigIn2 | |
|---|---|
| Vysoká úroveň | 10...30 V |
| Nízká úroveň | 0...0,5 V |
| Sériové rozhranie | |
| BMS | |
|---|---|
| Rozhranie/protokol | RS-485/BMS |
| Pripojenie | svorky A/B |
| Dĺžka kábla | ≤ 1200 m |
| Tienený kábel | 2 vodiče, ≥ 0,6 mm², odporúčaný J-Y(St)Y2x0,6, tienenie pripojené k zemi na jednom konci |
| Tienenie | svorka S |
| Zakončovací odpor, je možné pripojiť (zakončuje RS-485) | 120 Ω (0,5 W) |
| Adresa zariadenia, BMS zbernica | 2...33(2)* |
| Spínacie prvky | |
| Spínacie prvky | 3 prepínacie kontakty: K1 (porucha izolácie Alarm 1), K2 (porucha izolácie Alarm 2), K3 (porucha zariadenia) |
|---|---|
| Pracovný režim K1, K2 | N/C režim*, N/O režim |
| Pracovný režim K3 | N/C režim, nejde meniť |
| Spínacie parametre podľa IEC 60947-5-1 | |
| Kategória použitia | AC-13 AC-14 DC-12 DC-12 DC-12 |
|---|---|
| Menovité spínacie napätie | 230 V 230 V 24 V 110 V 220 V |
| Menovitý spínací prúd | 5 A 3 A 1 A 0,2 A 0,1 A |
| Minimálna záťaž kontaktu | 1 mA pri AC/DC ≥ 10 V |
| Mechanické vlastnosti, klimatické podmienky, EMC | |
| EMC | IEC 61326-2-4 Ed. 1.0 |
|---|---|
| Teplota okolia: | |
| - pri prevádzke | -40…+70 °C |
| - pri transporte | -40…+80 °C |
| - pri skladovaní | -25…+80 °C |
| Klimatická trieda podľa IEC 60721 (bez solárneho žiarenia, zrážok, vody, orosenia a inovate): | |
| Statické použitie (IEC 60721-3-3) | 3K5 |
| Preprava (IEC 60721-3-2) | 2K3 |
| Dlhodobé skladovanie (IEC 60721-3-1) | 1K4 |
| Klasifikácia mechanickej odolnosti podľa IEC 60721: | |
| Statické použitie (IEC 60721-3-3) | 3M4 |
| Statické použitie (IEC 60721-3-3) - verzia "W" | 3M7 |
| Preprava (IEC 60721-3-2) | 2M2 |
| Skladovanie (IEC 60721-3-1) | 1M3 |
| Rozsah použitia | do 3.000 m. n. m |
| Pripojenie (okrem pripojenia monitorovanej sietě) | |
| Typ pripojenia | zásuvné pružinové svorkovnice |
|---|---|
| Jednoduchý vodič / splietané lanko | 0,2…2,5 mm² / 0,2…2,5 mm² |
| Splietané lanko s dutinkou bez izolácie / s izoláciou | 0,25…2,5 mm |
| Prierez vodiča (AWG) | 24...12 |
| Pripojenie monitorovanej siete | |
| Typ pripojenia | zásuvné pružinové svorkovnice |
|---|---|
| Jednoduchý vodič / splietané lanko | 0,2...10 mm2 / 0,2...6 mm2 |
| Splietané lanko s dutinkou bez izolácie / s izoláciou | 0,25...6 mm2 / 0,25...4 mm2 |
| Prierez vodiča (AWG) | 24...8 |
| Dĺžka odizolovania vodiča | 15 mm |
| Sila na otvorenie | 90...120 N |
| Všeobecné dáta | |
| Pracovný režim | trvalá prevádzka |
|---|---|
| Montáž | vertikálne, pripojenie siete zhora |
| PCB uchytenie | skrutka s pologuľatou hlavou DIN7985TX |
| Uťahovací moment | 1,0...1,5 Nm |
| Stupeň krytia, vnútorné komponenty | IP30 |
| Stupeň krytia, svorky | IP30 |
| Hmotnosť | ≤ 1.600 g |
()* Továrenské nastavenia
