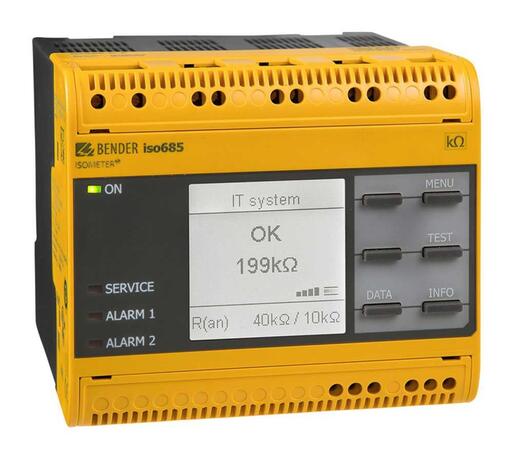

isoRW685W-D - Sledovač izolačného stavu
Sledovač izolačného stavu pre jednosmerné, striedavé a kombinované IT siete pre aplikácie na železnici
Monitoruje izolačný odpor vo výkonových striedavých, jednosmerných, poprípade kombinovaných IT sieťach s galvanicky pripojenými usmerňovačmi a meničmi, hlavne v aplikáciách na železnici. Pracovná teplota od -40°C.
Dostupnosť: Skladom v GHV
Zvoľte variantu (2)
Dopyt na produktPorovnať
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
Varianty k produktu isoRW685W-D - Sledovač izolačného stavu (2)
Filtrace
Na sklade
Aplikácie
Aplikácie:
Sledovač izolačného stavu
isoRW685W-DUn 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "W"
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "W"
Sledovač izolačného stavu
isoRW685W-D-BUn 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
režim STANDBY, ISOnet
Verze "W" "B"
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
režim STANDBY, ISOnet
Verze "W" "B"
Voliteľné príslušenstvo k isoRW685W-D - Sledovač izolačného stavu
OBJ: B98018006
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
470 EUR/ks
564 EUR s DPH
+-
OBJ: B914013
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
942 EUR/ks
1 130,40 EUR s DPH
+-
OBJ: B913033
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
1 143 EUR/ks
1 371,60 EUR s DPH
+-
OBJ: B913055
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
3 241 EUR/ks
3 889,20 EUR s DPH
+-
Príslušenstvo
iso685sada šroubových svorek
* součástí standardního obsahu dodávky
* součástí standardního obsahu dodávky
Príslušenstvo
iso685sada pružinových svorek
Príslušenstvo
iso685kryty svorek, 2 příchytky pro upevnění pomocí šroubů
* součástí standardního obsahu dodávky
* součástí standardního obsahu dodávky
Príslušenstvo
Inspekční certifikát 3.1. EN10204OBJ: B990733
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
90 EUR/ks
108 EUR s DPH
+-
Popis produktu
- Monitorovanie izolačného stavu v neuzemnených sieťach AC, 3(N)AC 0…793 V, DC 0…1150 V
- Menovité napätie siete rozšíriteľné pomocou väzobných členov
- Dve samostatne nastaviteľné hodnoty reakcie 1 kΩ…10 MΩ
- Kombinácia AMPPLUS a iných metód merania podľa konkrétneho profilu
- Kontinuálne meranie kapacity, napätia a sieťovej frekvencie
- Prednastavené profily merania, ktoré prispôsobujú merací princíp nastavenej aplikácií použitia
- Automatické prispôsobenie rozptylovej kapacity siete
- Tlačidlo INFO pre zobrazenie nastavenia zariadenia a siete
- AUTO monitorovanie s automatickým hlásením alarmu
- História pamäti s hodinami reálného času (so zdrojom pre pamäť na tri dni) pre uloženie 1023 alarmových hlásení s dátumom a časom
- Prúdový a napäťový výstup 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicky oddelený) úmerný nameranej hodnote izolačného stavu siete
- Trvalé monitorovanie pripojenia monitorovanej siete
- Uživateľsky nastaviteľné digitálne a analogové vstupy a výstupy
- Grafický LC displej s vysokým rozlíšením
- Funkcia IsoGraph pre časovo závislé znázornenie izolačného odporu až na jeden rok
- Ďiaľkové nastavenie niektorých parametrov cez internet (cez rozhranie COMTRAXX®)
- Modbus TCP a webový server
- Rozhranie RS-485 s BMS protokolom
Rozšírené informácie
ISOMETER® isoRW685W-D je zariadenie určené pre monitorovanie izolačného stavu IT siete v súlade s ČSN EN 61557-8 a DIN EN 50155. Je univerzálne použiteľný v AC, 3(N)AC, AC/DC a DC sieťach. AC siete môžu obsahovať rozsiahle DC zložky spôsobené pripojenými zariadeniami (napr. usmerňovačmi, meničmi, riadenými pohonmi). Zvýšená mechanická a teplotná odolnosť.
Aplikácie
- AC, DC alebo AC/DC hlavné obvody v aplikáciách na železnici
- AC/DC hlavné obvody s priamo pripojenými DC komponentami, ako sú usmerňovače, meniče, riadené pohony
- UPS siete, batériové systémy
- Systémy s indukčným ohrevom
- Systémy obsahujúce spínané zdroje
- IT siete s vysokou rozptylovou kapacitou
Funkcia
Prístroj pre monitorovanie izolačného stavu isoRW685W-D nepretržite monitoruje celý izolačný odpor IT siete behom prevádzky a spustí alarm, keď hodnota klesne pod nastavenú hodnotu reakcie. Pre meranie musí byť prístroj pripojený medzi IT sieť (neuzemnený systém) a ochranný vodič (PE). Merací prúd v rádoch μA je superponovaný na sieť a je zaznamenaný a vyhodnotený pomocou mikroprocesora meracieho obvodu. Doba merania je závislá na vybraných meracích profiloch, na rozptylovej kapacite, izolačnom odpore a prípadných súvisiacich poruchách siete.
Hodnoty reakcie a ďalšie parametre sa nastavujú pomocou sprievodcu uvádzania do prevádzky alebo pomocou rôznych nastavení v menu pomocou tlačítiek zariadenia a zobrazujú sa na grafickom LCD s vysokým rozlíšením. Zvolené nastavenia sú uložené v trvalej pamäti zabezpečené proti zlyhaniu. V menu je možné zvoliť rôzne jazyky pre nastavenia a správy uvedené na displeji.
Prístroj využíva hodiny s reálnym časom pre ukladanie chybových správ a udalostí do pamäte histórie s časom a dátumom. Nastavenie môže byť chránené pred neoprávnenými úpravami heslom. Ak chcete zaistiť správnu funkciu monitorovania pripojenia, zariadenie vyžaduje nastavenie typu siete 3AC, AC alebo DC a požadované použitie vhodných svoriek L1/+, L2, L3/-.
Meracia metóda
Iso685 séria využíva patentovanú AMP Plus metódu merania. Táto metóda merania umožňuje prehľadné monitorovanie moderných napájacích sietí, a to aj v prípade rozsiahlych, priamo pripojených jednosmerných zložiek a vysokej rozptylovej kapacity siete.
Normy
ISOMETER® isoRW685W-D odpovedá požiadavkam:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN 61557-8
- IEC 61557-8
- DIN EN 50155
- DIN EN 45545-2:2016
Technické parametre
Parametry
| Aplikácie | průmysl železnice |
|---|---|
| Rozsah pracovných teplôt | -40 °C … 70 °C |
| Riadiace obvody |  Ano |
| Pomocné obvody | Ano |
| Hlavné obvody | Ano |
| Monitorovaná sieť 3(N)AC | Ano |
| Monitorovaná sieť AC | Ano |
| Monitorovaná sieť AC/DC | Ano |
| Monitorovaná sieť DC | Ano |
| Menovité napätie Un AC | 0 V … 690 V |
| Menovité napätie Un DC | 0 V … 1 kV |
| Menovité napätie Un 3(N)AC | 0 V … 690 V |
| Tolerancia napätia Un | +15% |
| Rozptylová kapacita siete Ce µF | 0 F … 1 mF |
| Hodnota reakcie Ran kΩ | 1 kΩ … 10 MΩ |
| Prepojené siete | NIE |
| Generátor pulzov pre vyhľadávanie poruchy izolácie |  Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocou skrutiek | Ano |
| Montáž do panelu/na stenu | NIE |
| Webový server | Ano |
| Modbus TCP | Ano |
| Modbus RTU | Ano |
| BCOM | Ano |
| BS | Ano |
| BMS | Ne |
| isoData | Ano |
| CAN | Ne |
| Väzobný člen AGH150W-4 | Ano |
| Väzobný člen AGH204S-4 | Ano |
| Väzobný člen AGH520S | Ano |
| Väzobný člen AGH675S-7 | Ne |
| Väzobný člen AGH676S-4 | Ano |
| Izolácia | |
| Menovité izolačné napätie (IEC 60664-1) | AC 1000 V |
|---|---|
| Menovité pulzné skúšobné napätie (IEC 60664-1) | 8 kV |
| Kategória prepätia | III |
| Stupeň znečistenia (Un < 690 V) | 3 |
| Stupeň znečistenia (Un < 1000 V) | 2 |
| Ochranné oddelenie (zosilnenou izoláciou) medzi | (A1, A2) - (11, 12, 14) - (21, 22, 24) - [(L1/+, L2, L3/-), (E, KE), (X1, X2)] |
| Test dielektrika podľa (IEC 61010-1) | 4,3 kV |
| Parametre napájania pomocou svoriek A1/+, A2/- | |
| Menovité napájacie napätie US | AC/DC 16,8…276 V *** |
|---|---|
| Menovitý kmitočet fS | DC, 50...400 Hz |
| Vlastná spotreba, typická pre 50 Hz (460 Hz) | 12 W/21 VA (12 W/45 VA) |
| Parametre monitorovanej siete | |
| Menovité napätie siete Un | AC 0...793 V, DC 0...1150 V *** |
|---|---|
| Menovitý kmitočet fn | DC, 1...460 Hz |
| Hodnoty reakcie | |
| Hodnota reakcie Ran1 (Alarm 1) | 1 kΩ...10 MΩ (40 kΩ)* |
|---|---|
| Hodnota reakcie Ran2 (Alarm 2) | 1 kΩ...10 MΩ (10 kΩ)* |
| Neistota (podľa IEC 61557-8) | v závislosti na profile, ±15 %, min. ±1kΩ |
| Hysterézia (1...10 kΩ) / (10 kΩ...10 MΩ) | 25 %, min. 1 kΩ |
| Časové odozvy | |
| Doba odozvy tan pri RF=0,5×Ran (Ran = 10 kΩ) a Ce=1 µF podľa IEC 61557-8 | v závislosti na profile, typicky 4 s |
|---|---|
| Oneskorenie pri spustení TSTARTUP | 0...120 s (0 s)* |
| Merací obvod | |
| Merací princíp | AMPPLUS |
|---|---|
| Meracie napätie Um | v závislosti na profile, ± 10 V, ± 50 V |
| Merací prúd Im | ≤ 403 µA |
| Vnútorný DC odpor Ri | ≥ 180 kΩ |
| Vnútorná AC impedancia Zi | ≥ 180 kΩ |
| Prípustné externé jednosmerné napätie Ufg | ≤ DC 1200 V |
| Prípustná hodnota rozptylovej kapacity Ce | v závislosti na profile, 0…1000 μF |
| Meracie rozsahy | |
| Merací rozsah fn | 10…460 Hz |
|---|---|
| Neistota merania fn | ± 1 % ± 0,1 Hz |
| Napäťový rozsah pre meranie fn | AC 25...690 V |
| Merací rozsah Un bez väzobného členu |
AC 25...690 V, |
| Napäťový rozsah merania Un |
AC/DC > 10 V |
| Neistota merania Un | ±5 % ±5 V |
| Rozsah meranej hodnoty rozptylovej kapacity siete Ce | 0…1000 μF |
| Neistota merania Ce | ± 10 % ± 10 μF |
| Rozsah frekvencie pre meranie Ce | DC, 30...460 Hz |
| Minimálna hodnota izolácie pre meranie Ce | v závislosti na väzobnom člene, typicky > 10 kΩ |
| Displej | |
| Zobrazenie | Grafický displej 127 x 127 bodov, 40 x 40 mm |
|---|---|
| Rozsah zobrazenia nameranej hodnoty | 0,1 kΩ….20 MΩ |
| LED | |
| ON (prevádzka LED) | zelená |
|---|---|
| SERVICE | žltá |
| ALARM 1 | žltá |
| ALARM 2 | žltá |
| Digitálne vstupy | |
| Počet | 3 |
|---|---|
| Pracovný režim, nastaviteľný | aktívny horný, aktívny dolný |
| Funkcia | žiadna, test, reset, štart merania, deaktivácia zariadenia |
| Napätie | Dolné DC -3…5 V, Horné DC 11…32 V |
| Digitálne výstupy | |
| Počet | 2 |
|---|---|
| Pracovný režim, nastaviteľný | aktívny, pasívny |
| Funkcia | žiadna, Alarm 1, Alarm 2, chyba pripojenia, Alarm DC-, Alarm DC+, symetrická porucha, porucha zariadenia, spoločný alarm, meranie dokončené, prístroj neaktívny |
| Napätie | pasívne DC 0…32 V, aktívne DC 0/19.2…32 V |
| Max. prúd interný súčet X1 | max. 200 mA |
| Max. prúd externý na kanál | max. 1 A |
| Analógový výstup | |
| Počet | 1 |
|---|---|
| Pracovný režim | lineárny, stred stupnice 28 kΩ/120 kΩ |
| Funkcia | hodnota izolácie, DC posun |
| Prúd, napätie | 0…20 mA (< 600 Ω), 4…20 mA (< 600 Ω), 0…400 μA (< 4 kΩ), 0…10 V (>1 kΩ), 2…10 V (>1 kΩ) |
| Neistota | ± 20% |
| Rozhranie: | |
| Rozhranie / protokol | Telnet/HTTP |
|---|---|
| Prenosová rýchlosť | 10/100 Mbit/s, autodetekcia |
| Max. dĺžka kábla | ≤ 100 m |
| Pripojenie | RJ45 |
| IP adresa | DHCP/manuálna* 192.168.0.5* |
| Maska siete | 255.255.255.0* |
| BCOM adresa | system-1-0 |
| Funkcia | servisné rozhranie |
| ISOnet: | |
| Počet ISOnet zariadení | ≤ 5 |
|---|---|
| Zbernica BMS: | |
| Rozhranie / protokol | RS-485/BMS |
|---|---|
| Prenosová rýchlosť | 9.6 kBaud/s |
| Max. dĺžka kábla | ≤ 1200 m |
| Odporúčaný kabel (kroucený pár, jedna strana stínění připojená k PE) | min. J-Y(St)Y 2x0,8 |
| Pripojenie | svorky X1.A, X1.B |
| Zakončovací odpor | 120 Ω, môže byť pripojený interne |
| Adresa zariadenia na BMS | 1…90 (3)* |
| Spínacie prvky | |
| Spínacie prvky | 2 prepínacie kontakty |
|---|---|
| Pracovný režim | N/C režim*, N/O režim |
| Kontakt 11-12-14 | žiadna, Alarm 1, Alarm 2, chyba pripojenia, Alarm DC-, Alarm DC+, symetrická porucha, porucha zariadenia, spoločný alarm, meranie dokončené, prístroj neaktívny, DC posun |
| Kontakt 21-22-24 | žiadna, Alarm 1, Alarm 2, chyba pripojenia, Alarm DC-, Alarm DC+, symetrická porucha, porucha zariadenia, spoločný alarm, meranie dokončené, prístroj neaktívny, DC posun |
| Doba elektrickej životnosti, počet cyklov | 10 000 |
| Menovité izolačné napätie ≤ 2000 m. n.m. | 250 V |
| Menovité izolačné napätie ≤ 3000 m. n.m. | 160 V |
| Minimálna záťaž kontaktu | 1 mA pri AC/DC ≥ 10 V |
| Spínacie parametre podľa IEC 60947-5-1 | |
| Kategória použitia | AC-13 AC-14 DC-12 DC-12 DC-12 |
|---|---|
| Menovité spínacie napätie | 230 V 230 V 24 V 110 V 220 V |
| Menovitý spínací prúd | 5 A 3 A 1 A 0.2 A 0.1 A |
| Mechanické vlastnosti, klimatické podmienky, EMC | |
| EMC | IEC 61326-2-4; EN 50121-3-2; EN 50121-4** |
|---|---|
| Teplota okolia: | |
| - pri prevádzke | -40…+70 °C |
| - pri transporte | -40…+85 °C |
| - pri skladovaní | -25…+70 °C |
| Klima trieda podľa IEC 60721 (všetko s výnimkou kondenzácie a námrazy): | |
| Statické použitie (IEC 60721-3-3) | 3K5 |
| Preprava (IEC 60721-3-2) | 2K3 |
| Dlhodobé skladovanie (IEC 60721-3-1) | 1K4 |
| Klasifikácia mechanickej odolnosti podľa IEC 60721: | |
| Statické použitie (IEC 60721-3-3) | 3M7 |
| Preprava (IEC 60721-3-2) | 2M2 |
| Skladovanie (IEC 60721-3-1) | 1M3 |
| Oblasť použitia | ≤ 3000 m. n.m. |
| Pripojenie | |
| Typ pripojenia | zásuvné skrutkové alebo pružinové svorkovnice |
|---|---|
| Skrutkové svorky: | |
| Uťahovací moment | 0,5…0,5 Nm |
|---|---|
| Veľkosť vodiča | AWG 24…12 |
| Dĺžka odizolovania vodiča | 7 mm |
| - jednoduchý vodič/splietané lanko | 0,2…2,5 mm² |
| - splietané lanko s dutinkou bez plastového puzdra | 0,25…2,5 mm² |
| - viacžilový vodič, jednoduchý vodič | 0,2…1 mm² |
| - splietané lanko s dutinkou bez plastového puzdra | 0,25…2,5 mm² |
| - viacžilový vodič, jednoduchý vodič | 0,2…1 mm² |
| - viacžilový vodič, splietaný | 0,2…1,5 mm² |
| - viacžilový vodič, splietaný, s dutinkou bez plastového puzdra | 0,25…1 mm² |
| - viacžilový vodič, splietaný, s dutinkou s plastovým puzdrom | 0,5…1,5 mm² |
| Pružinové svorky: | |
| Menovitý prúd | ≤ 10 A |
|---|---|
| Veľkosť vodiča | AWG 24…12 |
| Dĺžka odizolovania vodiča | 10 mm |
| - jednoduchý vodič/splietané lanko | 0,2…2,5 mm² |
| - splietané lanko s dutinkou bez plastového puzdra | 0,25…2,5 mm² |
| - viacžilový vodič, splietaný, s dutinkou s plastovým puzdrem | 0,5…1,5 mm² |
| Pružinové svorky X1: | |
| Menovitý prúd | ≤ 8 A |
|---|---|
| Veľkosť vodiča | AWG 24…16 |
| Dĺžka odizolovania vodiča | 10 mm |
| - jednoduchý vodič/splietané lanko | 0,2…1,5 mm² |
| - splietané lanko s dutinkou bez plastového puzdra | 0,25…1,5 mm² |
| - splietané lanko s dutinkou s plastovým puzdrem | 0,25…0,75 mm² |
| Všeobecné dáta | |
| Pracovný režim | trvalá prevádzka |
|---|---|
| Montáž | podľa orientácie displeja, chladiace otvory musia byť ventilované vertikálne |
| Stupeň krytia, vnútorné súčasti | IP40 |
| Stupeň krytia, svorky | IP20 |
| Rýchla montáž na DIN lištu | podľa IEC 60715 |
| Uchytenie pomocou skrutiek | 3 × M4 s montážnou príchytkou |
| Materiál puzdra | polykarbonát |
| Trieda horľavosti | V-0 |
| Rozmery (š × v × h) | 108 × 93 × 110 mm |
| Hmotnosť | ≤ 390 g |
()* Továrenské nastavenie
** Indikácia limitovaná teplotou okolia -25...+55 °C
*** Absolútne hodnoty
Mohlo by vás zaujímať
Podujatia
15.05.2024
Odborné školenie organizované v spolupráci so spoločnosťami Eaton Elektrotechnika s.r.o., GHV Trading, spol. s r.o. a Zeppelin CZ s.r.o.Odborné školenie je zamerané na poskytnutie komplexných informácií...
Akčné produkty
01.03.2024 - 30.08.2024
* Analyzátory kvality siete C.A 8345, C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma* Testery izolácie 5000 V C.A 6505 a...
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke.
Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...
Novinky
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...
Odborné články
25.04.2024
Monitoring izolačného stavu IT sietí fotovoltaických elektrární s výkonom nad 1 MW je vo svete elektrickej bezpečnosti špecifická disciplína. Hlavným dôvodom je veľký rozsah inštalácie tvorenej striedačmi,...
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
