iso685 - Monitor izolačného stavu s panelom FP200

FP200 - Signalizačný a testovací panel s príchytkami

iso685-S + FP200 - Sledovač izolačného stavu

Strážič izolačného stavu pre monitorovanie izolácie zariadení v neuzemnených AC, AC/DC a DC sieťach (IT sieťach) s ovládacím panelom FP200

Monitoruje izolačný odpor vo výkonových striedavých, jednosmerných poprípade kombinovaných IT sieťach. Obsahuje prednastavené profily podľa použitia zariadenia. Varianta s ovládacím panelom FP200.

Cena od 1 800 EUR

od 2 214 EUR s DPH

Dostupnosť: Skladom v GHV

Zvoľte variantu (8)

Dopyt na produkt

Porovnať

Ing. Jan Šenberger

+420 775 784 852

Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu iso685-S + FP200 - Sledovač izolačného stavu (8)

Sledovač izolačného stavu s displejom pre panelovú montáž

iso685-S + FP200

Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm

OBJ: B91067210

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

2 038 EUR/ks

2 506,74 EUR s DPH

Sledovač izolačného stavu s displejom pre panelovú montáž

iso685W-S + FP200W

Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "W" se zvýšenou odolností

OBJ: B91067210W

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Sledovač izolačného stavu s displejom pre panelovú montáž

iso685-S-B + FP200

Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Verze "B" režim STANDBY, ISOnet, ISOloop

OBJ: B91067220

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

2 270 EUR/ks

2 792,10 EUR s DPH

Sledovač izolačného stavu s displejom pre panelovú montáž

iso685W-S-B + FP200W

Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "B" režim STANDBY, ISOnet, ISOloop
Verze "W" se zvýšenou odolností

OBJ: B91067220W

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

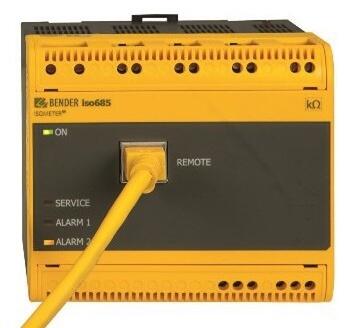

Sledovač izolačného stavu

iso685-S

Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
pouze k FP200

OBJ: B91067110

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

1 800 EUR/ks

2 214 EUR s DPH

Sledovač izolačného stavu

iso685-S-B

Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Verze "B" režim STANDBY, ISOnet, ISOloop
pouze k FP200

OBJ: B91067120

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

2 031 EUR/ks

2 498,13 EUR s DPH

Sledovač izolačného stavu

iso685W-S

Un 3AC/AC 0...793V, 0,1...460Hz / DC 0...1150V
Us AC/DC 16,8...276V, 47...460Hz
R 1k...10MOhm / 1k...10MOhm
Pracovní rozsah teplot -40°C...+70°C
Verze "W" se zvýšenou odolností
pouze k FP200

OBJ: B91067110W

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Sledovač izolačného stavu

iso685W-S-B

OBJ: B91067120W

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Voliteľné príslušenstvo k iso685-S + FP200 - Sledovač izolačného stavu

Väzbový člen

AGH150W-4

Un AC 0...1150V, DC 0...1760V
Zjistit více

OBJ: B98018006

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

484 EUR/ks

595,32 EUR s DPH

Väzbový člen

AGH204S-4

Un 3(N)AC/AC 0...1650V, 1...440Hz, DC 0...1.300 V
Zjistit více

OBJ: B914013

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

970 EUR/ks

1 193,10 EUR s DPH

Väzbový člen

AGH520S

Un 3AC/AC 0...7200V, 50...400Hz
Zjistit více

OBJ: B913033

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

1 177 EUR/ks

1 447,71 EUR s DPH

Väzbový člen

AGH676S-4

Un AC 0...12kV, 50...460Hz
Zjistit více

OBJ: B913055

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

3 339 EUR/ks

4 106,97 EUR s DPH

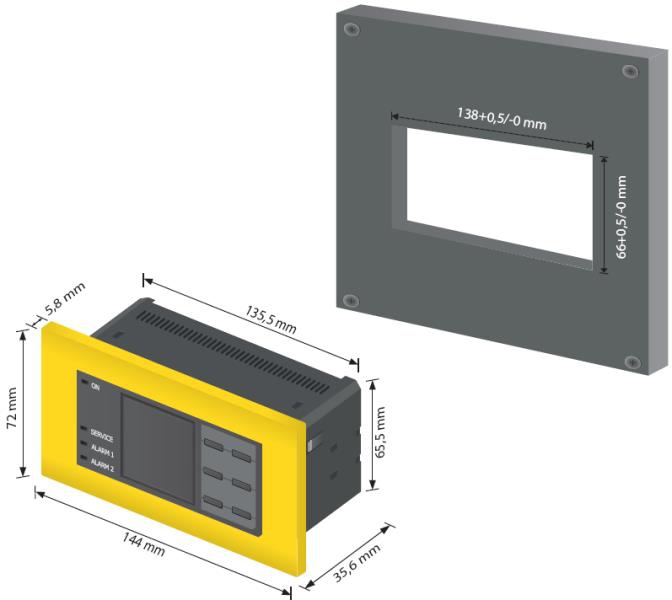

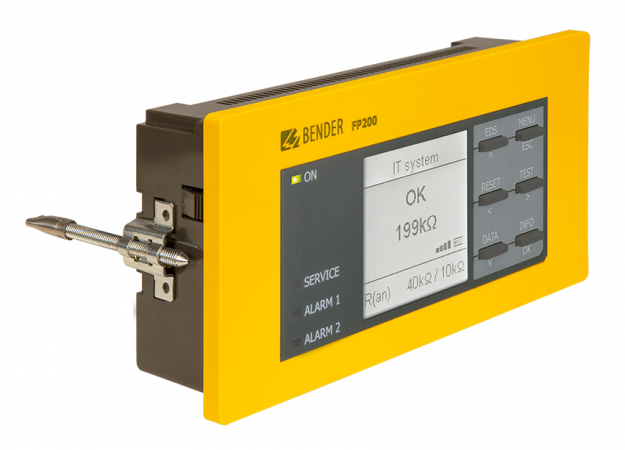

Displej pre panelovú montáž k sledovači izolačného stavu

FP200

OBJ: B91067904

Záruka: 24 m.

Skladom v GHV

skladom 6 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Displej pre panelovú montáž k sledovači izolačného stavu

FP200W

Pracovní rozsah teplot -40°C...+70°C
Verze "W"

OBJ: B91067904W

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Adaptér pre panelovú montáž k sledovači izolačného stavu

FP200 Adaptér

Adaptér FP200 do otvoru IRDH575

OBJ: B91067905

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo - čelný kryt IP65 pre IRDH375, FP200

Těsnění

Pro přístroj IRDH575

OBJ: B98060006

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Analógový merací prístroj

7204-1421

Rozměr 72x72 mm
Zjistit více

OBJ: B986763

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

NAHORU

13 dalších

Popis produktu

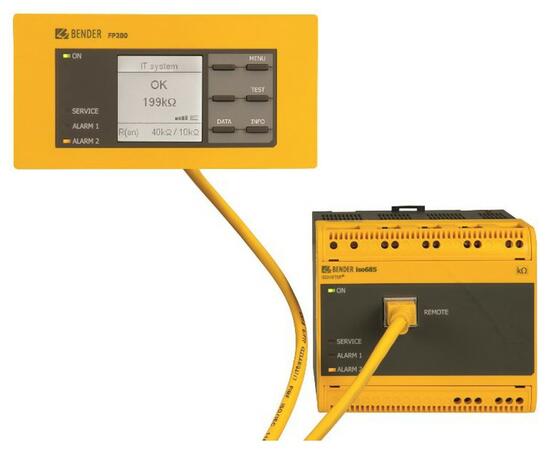

Varianta s ovládacím panelom FP200
Monitorovanie izolačného stavu v neuzemnených sieťach AC, 3(N)AC 0…793 V, DC 0…1150 V
Menovité napätie siete rozšíriteľné pomocou väzobných členov (len u verzie iso685(W)-S)
Sieť oddelených interných switchov pre použitie v prepojených sieťach ISOnet (len pri verzií iso685(W)-S-B)
Dve samostatne nastaviteľné hodnoty reakcie 1 kΩ…10 MΩ
Kombinácia AMP^PLUS a iných metód merania podľa konkrétneho profilu
Kontinuálne meranie kapacity, napätia a sieťovej frekvencie
Prednastavené profily merania, ktoré prispôsobujú merací princíp nastavenej aplikácií použitia
Automatické prispôsobenie rozptylovej kapacity siete
Tlačidlo INFO pre zobrazenie nastavenia zariadenia a siete
AUTO monitorovanie s automatickým hlásením alarmu
História pamäti s hodinami reálného času (so zdrojom pre pamäť na tri dni) pre uloženie 1023 alarmových hlásení s dátumom a časom
Prúdový a napäťový výstup 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicky oddelený) úmerný nameranej hodnote izolačného stavu siete
Trvalé monitorovanie pripojenia monitorovanej siete
Uživateľsky nastaviteľné digitálne a analogové vstupy a výstupy
Grafický LC displej s vysokým rozlíšením
Funkcia IsoGraph pre časovo závislé znázornenie izolačného odporu až na jeden rok
Ďiaľkové nastavenie niektorých parametrov cez internet (cez rozhranie COMTRAXX®)
Modbus TCP a webový server
Rozhranie RS-485 s BMS protokolom

Rozšírené informácie

ISOMETER^® iso685-S je zariadenie určené pre monitorovanie izolačného stavu IT siete v súlade s ČSN EN 61557-8. Je univerzálne použiteľný v AC, 3(N)AC, AC/DC a DC sieťach. AC siete môžu obsahovať rozsiahle DC zložky spôsobené pripojenými zariadeniami (napr. usmerňovačmi, meničmi, riadenými pohonmi).

Aplikácie

AC, DC alebo AC/DC hlavné obvody
AC/DC hlavné obvody s priamo pripojenými DC komponentami, ako sú usmerňovače, meniče, riadené pohony
UPS siete, batériové systémy
Systémy s indukčným ohrevom
Systémy obsahujúce spínané zdroje
IT siete s vysokou rozptylovou kapacitou

Funkcia

Prístroj pre monitorovanie izolačného stavu iso685 nepretržite monitoruje celý izolačný odpor IT siete behom prevádzky a spustí alarm, keď hodnota klesne pod nastavenú hodnotu reakcie. Pre meranie musí byť prístroj pripojený medzi IT sieť (neuzemnený systém) a ochranný vodič (PE). Merací prúd v rádoch μA je superponovaný na sieť a je zaznamenaný a vyhodnotený pomocou mikroprocesora meracieho obvodu. Doba merania je závislá na vybraných meracích profiloch, na rozptylovej kapacite, izolačnom odpore a prípadných súvisiacich poruchách siete.

Prístroj na monitorovanie izolačného stavu v prevedení varianta "B" disponuje sieťou oddelených interných switchov pre ovládania prístrojov ISOMETER^® v prepojených IT sieťach. Zariadenia sú prepojené rozhraním ethernet. Integrovaná funkcia ISONET zabezpečuje, že v jeden okamih aktívne meria iba jeden ISOMETER^®, zatiaľ čo ostatné prístroje sú v sieti odpojené a čakajú v standby móde na udelenie oprávnenia merať.

Hodnoty reakcie a ďalšie parametre sa nastavujú pomocou sprievodcu uvádzania do prevádzky alebo pomocou rôznych nastavení v menu pomocou tlačítiek zariadenia a zobrazujú sa na grafickom LCD s vysokým rozlíšením. Zvolené nastavenia sú uložené v trvalej pamäti zabezpečené proti zlyhaniu. V menu je možné zvoliť rôzne jazyky pre nastavenia a správy uvedené na displeji.

Prístroj využíva hodiny s reálnym časom pre ukladanie chybových správ a udalostí do pamäte histórie s časom a dátumom. Nastavenie môže byť chránené pred neoprávnenými úpravami heslom. Ak chcete zaistiť správnu funkciu monitorovania pripojenia, zariadenie vyžaduje nastavenie typu siete 3AC, AC alebo DC a požadované použitie vhodných svoriek L1/+, L2, L3/-.

Meracia metóda

Iso685 séria využíva patentovanú AMP Plus metódu merania. Táto metóda merania umožňuje prehľadné monitorovanie moderných napájacích sietí, a to aj v prípade rozsiahlych, priamo pripojených jednosmerných zložiek a vysokej rozptylovej kapacity siete.

Normy

ISOMETER^® iso685-D odpovedá požiadavkom:

ČSN EN 61557-8
STN EN 61557-8
DIN EN 61557-8
EN 61557-8
IEC 61557-8
DIN EN 45545-2:2016

Technické parametre

Parametry

Aplikácie	obnovitelné zdroje průmysl železnice
Rozsah pracovných teplôt	-25 °C … 55 °C -40 °C … 70 °C
Riadiace obvody	Ano
Pomocné obvody	Ano
Hlavné obvody	Ano
Monitorovaná sieť 3(N)AC	Ano
Monitorovaná sieť AC	Ano
Monitorovaná sieť AC/DC	Ano
Monitorovaná sieť DC	Ano
Menovité napätie Un AC	0 V … 690 V
Menovité napätie Un DC	0 V … 1 kV
Menovité napätie Un 3(N)AC	0 V … 690 V
Tolerancia napätia Un	+15%
Rozptylová kapacita siete Ce µF	0 F … 1 mF
Hodnota reakcie Ran kΩ	1 kΩ … 10 MΩ
Prepojené siete	Iba verzia B
Generátor pulzov pre vyhľadávanie poruchy izolácie	Ne
Montáž na DIN lištu	Ano
Montáž pomocou skrutiek	Ano
Montáž do panelu/na stenu	ÁNO
Webový server	Ano
Modbus TCP	Ano
Modbus RTU	Ano
BCOM	Ano
BS	Ano
BMS	Ne
isoData	Ano
CAN	Ne
Väzobný člen AGH150W-4	Ano
Väzobný člen AGH204S-4	Ano
Väzobný člen AGH520S	Ano
Väzobný člen AGH675S-7	Ne
Väzobný člen AGH676S-4	Ano

Izolácia
Menovité izolačné napätie (IEC 60664-1)	AC 1000 V
Menovité pulzné skúšobné napätie (IEC 60664-1)	8 kV
Kategória prepätia	III
Stupeň znečistenia (Un < 690 V)	3
Stupeň znečistenia (Un > 690 < 1000 V)	2
Ochranné oddelenie (zosilnenou izoláciou) medzi	(A1, A2) - (11, 12, 14) - (21, 22, 24) - [(L1/+, L2, L3/-), (E, KE), (X1, X2)]
Test dielektrika podľa (IEC 61010-1)	2,2 kV

Parametry napájania pomocou svoriek A1/+, A2/-
Menovité napájacie napätie U_S	AC/DC 16,8…276 V
Menovitý kmitočet f_S	DC, 50...400 Hz
Vlastná spotreba, typická pre 50 Hz (400 Hz)	12 W/21 VA (12 W/45 VA)

Parametre monitorovanej siete
Menovité napätie siete U_n	AC 0...793 V, DC 0...1150 V
Menovitý kmitočet f_n	DC, 0,1...460 Hz

Hodnoty reakcie
Hodnota reakcie R_an1 (Alarm 1)	1 kΩ...10 MΩ (40 kΩ)*
Hodnota reakcie R_an2 (Alarm 2)	1 kΩ...10 MΩ (10 kΩ)*
Neistota (podľa IEC 61557-8)	v závislosti na profile, ±15 %, min. ±1kΩ
Hysterézia (1...10 kΩ) / (10 kΩ...10 MΩ)	25 %, min. 1 kΩ

Časové odozvy
Doba odozvy t_an pri R_F=0,5×R_an (R_an = 10 kΩ) a C_e=1 µF podľa IEC 61557-8	v závislosti na profile, typicky 4 s
Oneskorenie pri spustení T_STARTUP	0...120 s (0 s)*

Merací obvod
Merací princíp	AMP^PLUS
Meracie napätie U_m	v závislosti na profile, ± 10 V, ± 50 V
Merací prúd I_m	≤ 403 µA
Vnútorný DC odpor R_i	≥ 180 kΩ
Vnútorná AC impedancia Z_i	≥ 180 kΩ
Prípustné externé jednosmerné napätie U_fg	≤ DC 1200 V
Prípustná hodnota rozptylovej kapacity C_e	v závislosti na profile, 0…1000 μF

Meracie rozsahy
Merací rozsah f_n	0,1…460 Hz
Neistota merania f_n	± 1 % ± 0,1 Hz
Napäťový rozsah pre meranie f_n	AC 25...690 V
Merací rozsah U_n bez väzobného členu	AC 25...690 V, DC 25...1000 V
Napäťový rozsah merania U_n	AC/DC > 10 V
Neistota merania U_n	±5 % ±5 V
Rozsah meranej hodnoty rozptylovej kapacity siete C_e	0…1000 μF
Neistota merania C_e	± 10 % ± 10 μF
Rozsah frekvencie pre meranie C_e	DC, 30...460 Hz
Minimálna hodnota izolácie pre meranie C_e	v závislosti na väzobnom člene, typicky > 10 kΩ

Displej
Zobrazenie	Grafický displej 127 x 127 bodov, 40 x 40 mm
Rozsah zobrazenia nameranej hodnoty	0,1 kΩ….20 MΩ

LED
ON (prevádzka LED)	zelená
SERVICE	žltá
ALARM 1	žltá
ALARM 2	žltá

Digitálne vstupy
Počet	3
Pracovný režim, nastaviteľný	aktívna nízka úroveň, aktívna vysoká úroveň
Funkcia	žiadna, test, reset, štart merania, deaktivácia zariadenia
Napätie	nízka úroneň DC -3…5 V, vysoká úroveň DC 11…32 V

Digitálne výstupy
Počet	2
Pracovný režim, nastaviteľný	aktívny, pasívny
Funkcia	žiadna, Alarm 1, Alarm 2, chyba pripojenia, Alarm DC-, Alarm DC+, alarm DC napäťového posunu, symetrická porucha, porucha zariadenia, všeobecný alarm, meranie dokončené, prístroj neaktívny
Napätie	pasívne DC 0…32 V, aktívne DC 0/19,2…32 V
Max. súčet všetkých výstupných prúdov	max. 200 mA pri napájaní cez A1+/A2-
Max. výstupný prúd jednoho výstupu	max. 1 A pri napájaní cez svorkovnicu X1

Analógový výstup
Počet	1
Pracovný režim	lineárny, stred stupnice 28 kΩ/120 kΩ
Funkcia	hodnota izolácie, DC posun
Prúd, napätie	0…20 mA (< 600 Ω), 4…20 mA (< 600 Ω), 0…400 μA (< 4 kΩ), 0…10 V (>1 kΩ), 2…10 V (>1 kΩ)
Neistota	± 20%

Rozhranie:
Rozhranie / protokol	webový server, Modbus TCP
Prenosová rýchlosť	10/100 Mbit/s, autodetekcia
Max. dĺžka kábla	≤ 100 m
Pripojenie	RJ45
IP adresa	DHCP/manuálna* 192.168.0.5*
Maska siete	255.255.255.0*
BCOM adresa	system-1-0
Funkcia	servisné rozhranie

ISOnet:
Počet ISOnet zariadení	≤ 20

Zbernica BMS:
Rozhranie / protokol	RS-485/BMS
Prenosová rýchlosť	9,6 kBaud/s
Max. dĺžka kábla	≤ 1200 m
Odporúčaný kábel (krútený pár, jedna strana tienenia pripojená k PE)	min. J-Y(St)Y 2x0,8
Pripojenie	svorky X1.A, X1.B
Zakončovací odpor	120 Ω, interný DIP prepínač
Adresa zariadenia na BMS	1…90 (3)*

Spínacie prvky
Spínacie prvky	2 prepínacie kontakty
Pracovný režim	N/C režim*, N/O režim
Kontakt 11-12-14	žiadna, Alarm 1, Alarm 2, chyba pripojenia, Alarm DC-, Alarm DC+, symetrická porucha, alarm DC napäťového posunu, porucha zariadenia, všeobecný alarm, meranie dokončené, prístroj neaktívny
Kontakt 21-22-24	žiadna, Alarm 1, Alarm 2, chyba pripojenia, Alarm DC-, Alarm DC+, symetrická porucha, alarm DC napäťového posunu, porucha zariadenia, všeobecný alarm, meranie dokončené, prístroj neaktívny
Doba elektrickej životnosti, počet cyklov	10 000
Menovité izolačné napätie ≤ 2000 m. n.m.	250 V
Menovité izolačné napätie ≤ 3000 m. n.m.	160 V
Minimálna záťaž kontaktu	1 mA pri AC/DC ≥ 10 V

Spínacie parametre podľa IEC 60947-5-1
Kategória použitia	AC-13 AC-14 DC-12 DC-12 DC-12
Menovité spínacie napätie	230 V 230 V 24 V 110 V 220 V
Menovitý spínací prúd	5 A 3 A 1 A 0.2 A 0.1 A

Teplota okolia:
Mechanické vlastnosti, klimatické podmienky, EMC
EMC	IEC 61326-2-4; EN 50121-3-2; EN 50121-4**
- pri prevádzke	-25…+55 °C
- pri transporte	-40…+85 °C
- pri skladovaní	-25…+70 °C
Klima trieda podľa IEC 60721 (všetko s výnimkou kondenzácie a inovate):
Statické použitie (IEC 60721-3-3)	3K5
Preprava (IEC 60721-3-2)	2K3
Dlhodobé skladovanie (IEC 60721-3-1)	1K4
Klasifikácia mechanickej odolnosti podľa IEC 60721:
Statické použitie (IEC 60721-3-3)	3M4
Preprava (IEC 60721-3-2)	2M2
Skladovanie (IEC 60721-3-1)	1M3
Oblast použitia	≤ 3000 m. n.m.

Pripojenie
Typ pripojenia	zásuvné skrutkové (B9) alebo pružinové (B7) svorkovnice

Skrutkové svorky:
Uťahovací moment	0,5…0,6 Nm
Veľkosť vodiča	AWG 24…12
Dĺžka odizolovania vodiča	7 mm
- jednoduchý vodič/splietané lanko	0,2…2,5 mm²
- splietané lanko s dutinkou s izoláciou, bez izolácie	0,25…2,5 mm²
- viacžilový vodič, jednoduchý vodič	0,2…1 mm²
- viacžilový vodič, splietaný	0,2…1,5 mm²
- viacžilový vodič, splietaný s dutinkou bez izolácie	0,25…1 mm²
- viacžilový vodič, splietaný, s TWIN dutinkou s izoláciou	0,5…1,5 mm²

Pružinové svorky:
Menovitý prúd	≤ 10 A
Veľkosť vodiča	AWG 24…12
Dĺžka odizolovania vodiča	10 mm
- jednoduchý vodič/splietané lanko	0,2…2,5 mm²
- splietané lanko s dutinkou bez izolácie	0,25…2,5 mm²
- viacžilový vodič, splietaný, s dutinkou s izoláciou	0,5…1,5 mm²

Pružinové svorky X1:
Menovitý prúd	≤ 8 A
Veľkosť vodiča	AWG 24…16
Dĺžka odizolovania vodiča	10 mm
- jednoduchý vodič/splietané lanko	0,2…1,5 mm²
- splietané lanko s dutinkou bez izolácie	0,25…1,5 mm²
- splietané lanko s dutinkou s s izoláciou	0,25…0,75 mm²

Všeobecné dáta
Pracovný režim	trvalá prevádzka
Montáž	podľa orientácie displeja, chladiace otvory musia byť ventilované vertikálne
Stupeň krytia, vnútorné súčasti	IP40
Stupeň krytia, svorky	IP20
Rýchla montáž na DIN lištu	podľa IEC 60715
Uchytenie pomocou skrutiek	3 × M4 s montážnou príchytkou
Materiál puzdra	polykarbonát
Klasifikácia horľavosti	V-0
Rozmery (š × v × h)	108 × 93 × 110 mm
Hmotnosť	≤ 390 g

Ovládací panel FP200
Zobrazenie	Grafický displej 127 x 127 bodov, 40 x 40 mm
Napájacie napätie U_S	cez iso685-S
Vlastná spotreba	typicky 3 W
Dĺžka káblu rozhrania	≤ 5 m
Prepojovací kábel	min. CAT5e
Stupeň krytia vnútorných komponentov	IP40
Stupeň krytia svoriek	IP20
Stupeň krytia s priehľadným predným krytom	IP65
Rozmery výrezu v panele (š × v)	136 × 66 mm
Dovolená tolerancia výrezu v panele	+0,5/-0
Rozmery (š × v × h)	144 × 72 × 35,6 mm

Klimatická trieda podľa IEC 60721:
Varianta "W"
Teplota okolia pri prevádzke	-40...+70 °C
Statické použitie (IEC 60721-3-3)	3K5 (s výnimkou kondenzácie a inovate)
Klasifikácia mechanickej odolnosti podľa IEC 60721:
Statické použitie (IEC 60721-3-3)	3M7

()* Továrenské nastavenie

** Indikácia limitovaná teplotou okolia -25...+55 °C okrem verzie "W"

*** Absolútne hodnoty

Rozmery iso685
Rozmery iso685 - Panel FP200

Súbory na stiahnutie

Katalógový list

Katalógový list - iso685

(PDF, 3.1 MB)

Katalógový list

Príslušenstvo - Čelný kryt pre IRDH

(PDF, 294 kB)

Výkresy

EPLAN - FP200-144x72

(ZIP, 4 MB)

Výkresy

EPLAN - FP200-144x72-IP65

(ZIP, 2.7 MB)

Výkresy

EPLAN - iso685-S

(ZIP, 2.6 MB)

Brožúra

Prehľad monitorov izolačného stavu

(PDF, 1.5 MB)

Brožúra

Prehľad väzobných členov

(PDF, 521 kB)

Článok

ELEKTRO 02-2015 - iso685 - znovuobjavovania bezpečnosti

(PDF, 436 kB)

Článok

ELEKTRO 04-2016 - iso685 – Nové varianty

(PDF, 467 kB)

Článok

ElektroPrůmysl 5-2016 - iso685 – Nové varianty

(PDF, 314 kB)

Článok

Elektrotechnika v praxi 07-08-2015 - iso685 - znovuobjavovania bezpečnosti

(PDF, 1.8 MB)

Články a informácie

Prevádzkujete IT systémy a obávate sa nízkych hodnôt izolačného odporu?

Nová generácia strážičov izolačného stavu - iso685

Mohlo by vás zaujímať

Podujatia

68. Konference elektrotechniků

12.11.2025

Zveme Vás na 68. konferenci elektrotechniků Solid Team, která proběhne dne 12. listopadu 2025 ve Šternberku. Přijďte načerpat aktuální odborné znalosti, setkat se s odborníky a prozkoumat novinky...

68. Konference elektrotechniků

13.11.2025

Zveme Vás na 68. konferenci elektrotechniků Solid Team, která proběhne dne 13. listopadu v Ostravě. Přijďte načerpat aktuální odborné znalosti, setkat se s odborníky a prozkoumat novinky v měřicí...

Všetky udalosti

Mimoriadne akcie

Kúpte si prístroj od Chauvin Arnoux a získajte darček ZADARMO

01.09.2025 - 31.12.2025

Získajte darček zdarma k nákupu top produktov Chauvin Arnoux. Prístroje spoločnosti Chauvin Arnoux už viac ako 130 rokov pomáhajú udržiavať náš elektrický svet bezpečný a spoľahlivý. V spolupráci...

Kúpte si Fluke ... Získate ďalší ZADARMO

15.09.2025 - 31.12.2025

Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené...

Všetky akcie

Novinky

Novinka Fluke 15B+ a Fluke 17B+

15.10.2025

Spoločnosť Fluke dopĺňa rad základných kompaktných digitálnych multimetrov. K základnému modelu Fluke 107 teraz pribudli modely Fluke 15B+ a Fluke 17B+ s meraním napätia do 1000 V a bezpečnostnou...

Nová generácia termo-hygrostatu ETF 012

06.10.2025

Nová generácia termo-hygrostatu STEGO ETF 012 – úspora miesta, rýchla inštalácia a spoľahlivá ochrana.

Všetky novinky

Odborné články

GHV Trading prináša riešenie: Elektromer, ktorý odhalí skutočného žrúta energie

08.09.2025

Rastúce náklady na elektrinu trápia firmy aj správcov budov. Celkový účet možno poznáte, no často už neviete, kde a prečo sa energia stráca. A práve v tom je rozdiel medzi obyčajným meraním a skutočným...

Prípojnicové systémy – Ako zrýchliť montáž, zvýšiť bezpečnosť a ušetriť miesto

08.09.2025

Každý výrobca alebo projektant rozvádzačov pozná túto dilemu: ako urobiť inštaláciu prehľadnú, bezpečnú a pritom ekonomickú? V praxi sa často stáva, že klasická kabeláž spôsobí viac starostí, než...

Všetky odborné články

iso685-S + FP200 - Sledovač izolačného stavu

Varianty k produktu iso685-S + FP200 - Sledovač izolačného stavu (8)

Voliteľné príslušenstvo k iso685-S + FP200 - Sledovač izolačného stavu

Popis produktu

Rozšírené informácie

Aplikácie

Funkcia

Meracia metóda

Normy
