Blok kontaktov rad DS...
Modulové kontakty pre hlavice ovládačov
- násuvné pripojenie
- pracovný zdvih: 5 mm
- modulový blok kontaktov s násuvným pripojením
- pracovný zdvih: 5 mm
- modulový blok kontaktov s násuvným pripojením
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Popis produktu

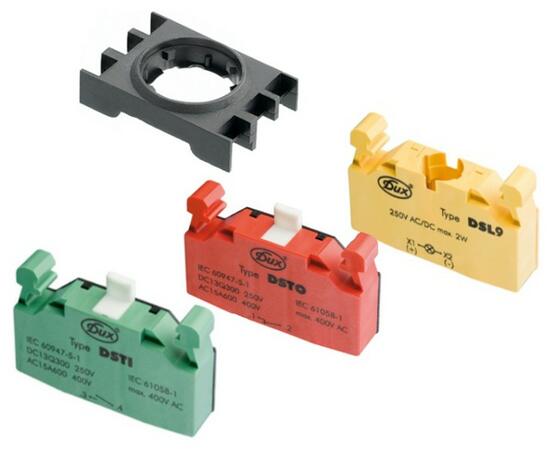

Kontaktné jednotky a objímky osvetlenia radu DS... s dráhou zopnutia 5 mm.
Zvlášť sa dodáva kontaktná jednotka a zvlášť hlavica ovládača. Kontaktné jednotky je možné dodať v rôznych variantách podľa funkcie, ktorú majú splňovať:
- spínacie
- rozpínacie
- s jedným alebo viac kontaktmi
- bez alebo s objímkou pre LED alebo žiarovku (v prípade osvetlenej hlavice ovládača)
Rozšírené informácie
Všeobecné údaje:
| Označenie kontaktných blokov: | DS... |
| Schválenie | CE, CSA, GOST-R, KEMA KEUR, UKS |
| Trieda ochrany: | II (izoláciou) |
| Pracovná dráha: | 5 mm |
| Pripojenie: | násuvné pripojenie / 0,75 ... 2,5 mm2 |
| Materiál kontaktov: | AgNi |
| Maximálne prevádzkové teploty: | -25 °C .....55°C (s alebo bez osvetlenia) |
| Maximálne skladovacie teploty: | -50°C .....85°C |
| Mechanická životnosť: | 50 000 operácií |
| Elektrická životnosť: | 50 000 cyklov pri menovitom zaťažení |
| Odpor kontaktu NO: | < 20mΩ |
| Odpor kontaktu NC: | < 20mΩ |
| Minimálny prúd: | 5mA (v laboratorních podmínkách) |
| Minimálne napätie: | 24 V |
| Čas prepnutia spínacieho kontaktu NO: | < 10ms |
| Čas prepnutia rozpínacieho kontaktu NC: | < 10ms |
| Rozpínací kontakt NC podľa normy EN60947-5-1, príloha K |
Elektrické údaje podľa IEC/EN 60947-5-1
| Striedavý prúd | Jednosmerný prúd | |
| Kategórie použitia: | AC15 A600 | DC13 Q300 |
| Menovité izolačné napätie Ui: | 600V | 400V |
| Menovité prevádzkové napätie Ue: | 240V / 380V | 250V / 125V / 60V / 24V |
| Menovitý prevádzkový prúd Ie: | 3A / 1,9A | 0,27A / 0,55A / 1A / 2A |
| Vypínacia kapacita: | 10Ie | 1,1Ie |
| Dohodnutý tepelný prúd: | 16A |
Elektrické údaje podľa IEC/EN 61058-1
| Menovité napätie Ue: | 250V AC | / 400 VAC |
| Menovitý prúd Ie: | 16(10)A | / 10(5)A |
Technické údaje - osvetlenie
| Typ objímky: | BA9s |
| Max. napätie žiarovky: | 250V |
| Max. výkon: | 2W |
| Popis: | X1 ....anóda; X2 katóda |
Elektrické vlastnosti pozlátených kontaktov 5μm (dodatok označenia typu _AU)
| Prevádzkové napätie: | 20mV ..... 42 V AC/DC |
| Prevádzkový prúd: | 1mA ... 250mA |
| Odpor kontaktu: | <50mΩ |
