Hlavice tlačítok QUARTEX-R
Prehľad hlavíc typu QUARTEX-R
- štvorcový tvar
- čelný rozmer: 30 x 30 mm
- výrez do panelu: Ø 22 mm
- vysunutá hlavica
- čelný rozmer: 30 x 30 mm
- výrez do panelu: Ø 22 mm
- vysunutá hlavica
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Popis produktu

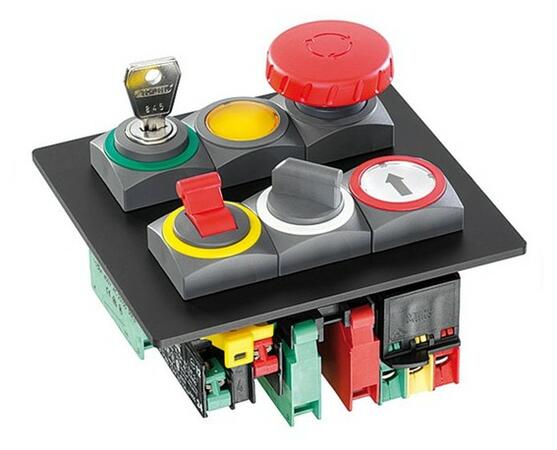

Ovládač OKTRON, nezapustený, štvorcového tvaru, plastový, farba tmavo šedá alebo kovovo lesklá. Zvlášť sa dodáva ovládač a zvlášť kontaktná jednotka. U tlačítok je možné vyberať z rôznych farieb hmatníkov a šošoviek, ktoré sú výmenné a objednávajú sa zvlášť. Popiskové štítky sa objednávajú taktiež zvlášť, podľa priania zákazníka. Potlače štítkov je možné vybrať zo štandardných popiskov viď. Popisky štítkov. Za objednací kód sa uvedie číslo potlače.Prehľad ovládačov:
- Hlavice tlačítok + hmatníky (šošovky) + popiskové štítky
- Otočné prepínače
- Otočné prepínače s kľúčikom
- Páčkové prepínače
- Núdzové stop tlačítka
- Bzučiaky
- Signálky + šošovky
- Príslušenstvo: držiaky štítkov, hmatníky (šošovky), štítky
Rozšírené informácie
- Označenie hlavíc tlačítok: QR...
- Výrez do panelu: Ø 22,3 mm
- Čelné rozmery: 30 x 30 mm
- Výška čelného púzdra: 12mm
- Dĺžka dráhy zopnutia: 6 mm
- Stupeň krytia: min. IP 65
- Montážny raster podľa EN 50007: 30 x 50mm
- Určené pre kontaktné jednotky typu ET..., DS..., DT.../DL..., M...
Montážna hĺbka QUARTEX-R s použitými kontaktnými blokmi
Rozmery výrezov
Technické parametre
Parametry
| Predný tvar | Čtvercový |
|---|---|
| Výrez do panela | Ø 22 mm |
| Predný rozměr | 30 x 30 mm |
| Pripojenie | Modulární kontakty |
| Bočné provedenie | Vysunutá |
| Mimorádně teplotne odolná |  Ne |
| Výška čelného půzdra | 12 mm |
| Stupeň krytia (IP) | IP 65 až IP 67 |
Súbory na stiahnutie
Filtrace
Typ dokumentu
Typ dokumentu:
Súvisiace produkty
Blok kontaktov DS...
- násuvné pripojenie
- pracovný zdvih: 5 mm
- modulový blok kontaktov s násuvným pripojením
- pracovný zdvih: 5 mm
- modulový blok kontaktov s násuvným pripojením
Na požiadanieDetail produktu
Blok kontaktov DT...
- pripojenie pomocou pružinových svoriek
- pracovný zdvih: 6 mm
- modulový blok kontaktov
- pracovný zdvih: 6 mm
- modulový blok kontaktov
Na požiadanieDetail produktu
Blok kontaktov ET...
- pripojenie pomocou skrutkových svoriek
- pracovný zdvih: 6 mm
- blok kontaktov s núteným rozpínaním
- pracovný zdvih: 6 mm
- blok kontaktov s núteným rozpínaním
Na požiadanieDetail produktu
Blok kontaktov MT...
- pripojenie pomocou skrutkových svoriek
- pracovný zdvih: 6 mm
- modulový blok kontaktov
- pracovný zdvih: 6 mm
- modulový blok kontaktov
Na požiadanieDetail produktu
