Hlavice tlačítok KOMBITAST-R-JUWEL

Prehľad hlavíc typu KOMBITAST-R-JUWEL

- guľatý tvar
- čelný rozmer: Ø 36 mm
- výrez do panelu:  Ø 30,5 mm
- zapustená hlavica
- prevádzková teplota: -40 °C až +70 °C.
Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel

Popis produktu

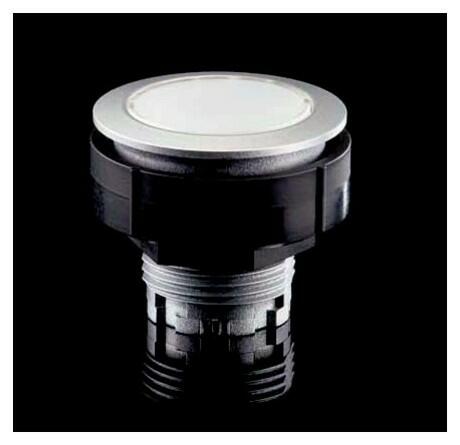

Guľatý ovládač, zapustený, plastový, farba tmavo šedá. Zvlášť sa dodáva ovládač a zvlášť kontaktná jednotka. Pri tlačítkach je možné vyberať z rôznych farieb hmatníkov a šošoviek, ktoré sú výmenné a objednávajú sa zvlášť. Popisové štítky sa objednávajú taktiež zvlášť, podľa priania zákazníka. Potlače štítkov je možné vybrať zo štandardných popiskov viď. Popisky štítkov. Za objednací kód sa uvedie číslo potlače.

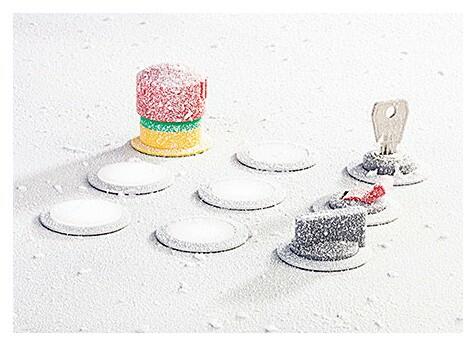

Ovládače sú testované pre prevádzkovú teplotu -40 °C až +70 °C.

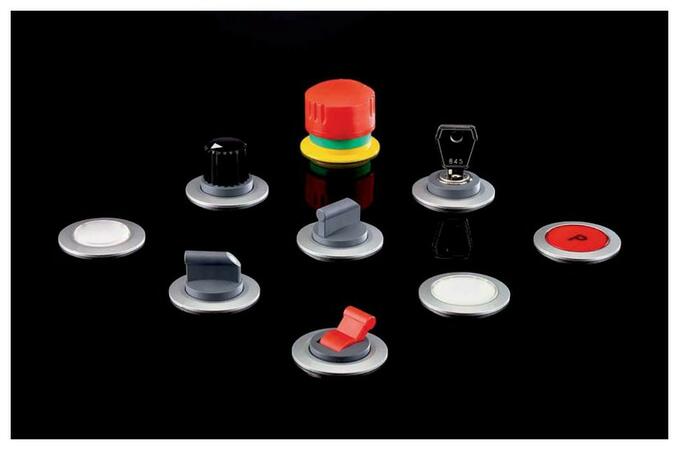

Prehľad ovládačov:
  • Hlavice tlačítok + hmatníky (šošovky) + potlačové štítky
  • Otočné prepínače
  • Otočné prepínače s kľúčikom
  • Páčkové prepínače
  • Núdzové stop tlačítka
  • Signálky + šošovky
  • Príslušenstvo: držiaky štítkov, hmatníky (šošovky), štítky
Přehled typů KOMBITAST-R-JUWEL


Rozšírené informácie

  • Označenie hlavíc tlačítok: KRJ..
  • Výrez do panelu:  Ø 30,5mm
  • Čelné rozmery: Ø 36mm
  • Výška čelného púzdra: 2,7mm
  • Dĺžka dráhy zopnutia: 6 mm
  • Stupeň krytia: IP 65, IP67, IP69K
  • Montážny raster podľa EN 50007: 45 x 65 mm
  • Určené pre kontaktné jednotky typu ET.., DS.., DT../DL, M..

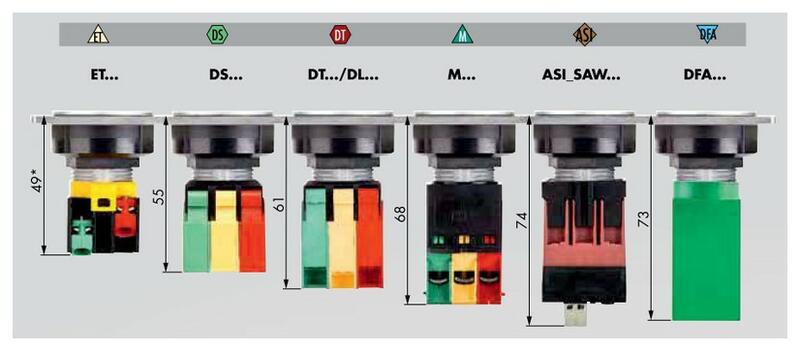

Montážna hĺbka KOMBITAST-R-JUWEL s použitými kontaktnými blokmi

Montážní hloubka KOMBITAST-R-JUWEL


Rozmery výrezov

Rozměry výřezů

Technické parametre

Parametry

Predný tvarKulatý
Výrez do panelaØ 30,5 mm
Predný rozměrØ 36 mm
PripojenieModulární kontakty
Bočné provedenieZapuštěná
Mimorádně teplotne odolnáano Ano
Výška čelného půzdra2,7 mm
Stupeň krytia (IP)IP 65
až IP 67
až IP 69K
