Núdzové tlačidlá
- štvorcový aj guľatý tvar
- čelný rozmer: podľa typu
- výrez do panelu: podľa typu
- vysunutá hlavica
- čelný rozmer: podľa typu
- výrez do panelu: podľa typu
- vysunutá hlavica
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Popis produktu

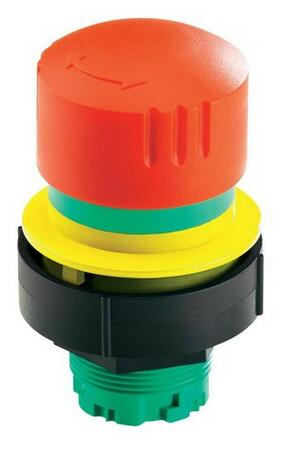

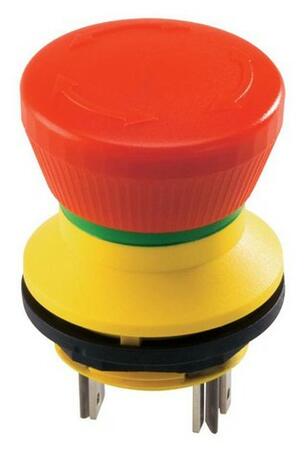

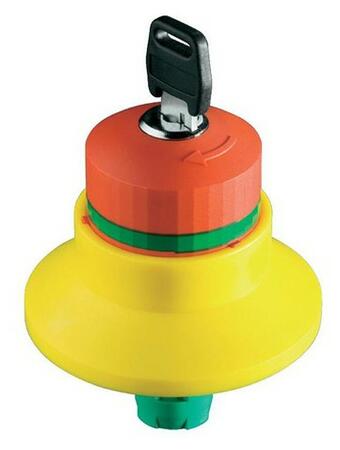

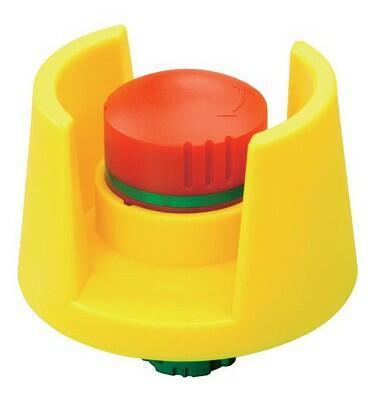

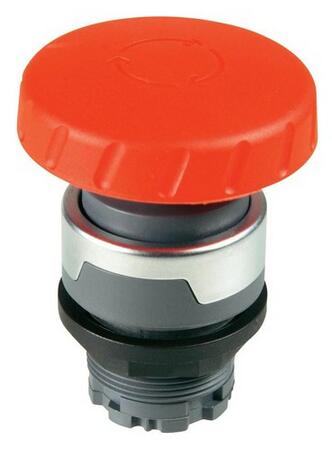

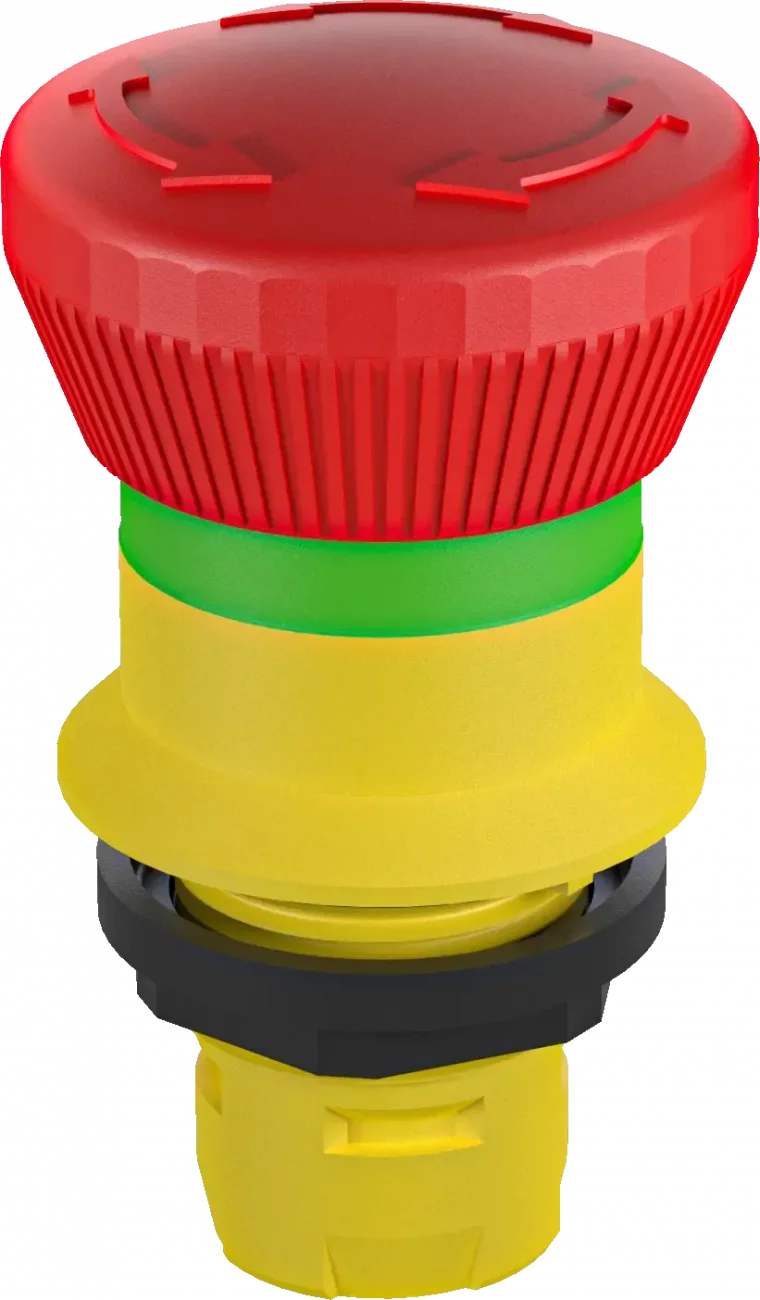

Núdzové tlačidlá majú vysunutú hlavicu guľatého tvaru s kruhovým alebo štvorcovým výrezom do panelu.Hlavice sú primárne určené k núdzovému vypnutiu a rozpojeniu elektrického obvodu pri núdzovej situácií.
K rozpojeniu a vypnutiu elektrického obvodu nastane aj pri ich poškodení, čo je ich nedeliteľnou výhodou.
Kompletné núdzové tlačidlo sa skladá z dvoch častí, ktoré sa zvlášť objednávajú:
- hlavica núdzového tlačidla
- kontaktné jednotky

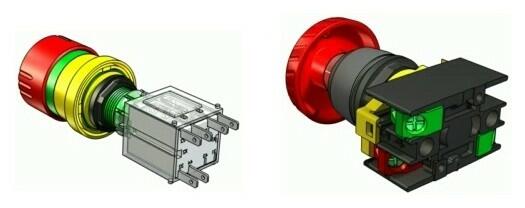

Kompletná zostava tlačidla vrátane kontaktu:
hlavica príslušenstvo kontakty

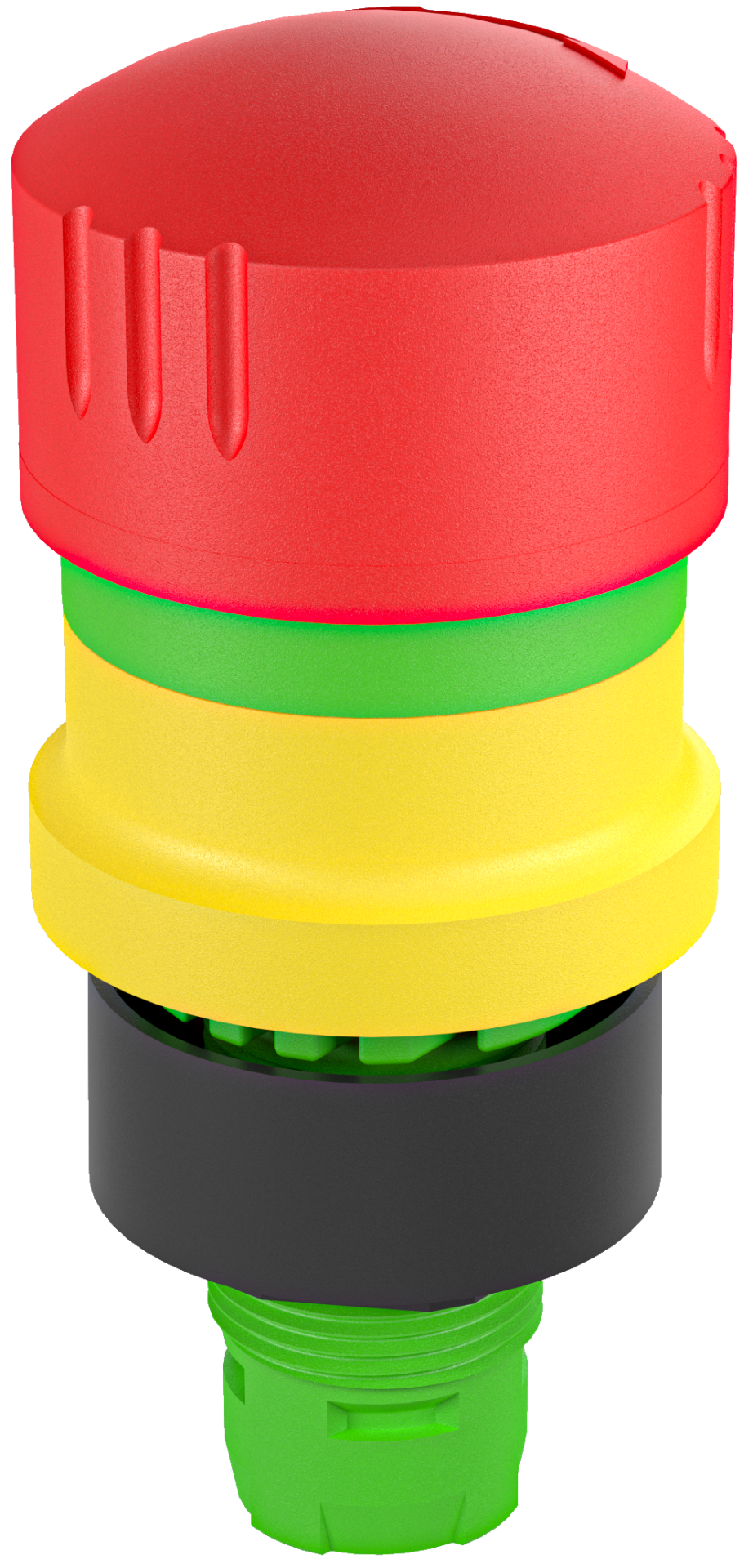

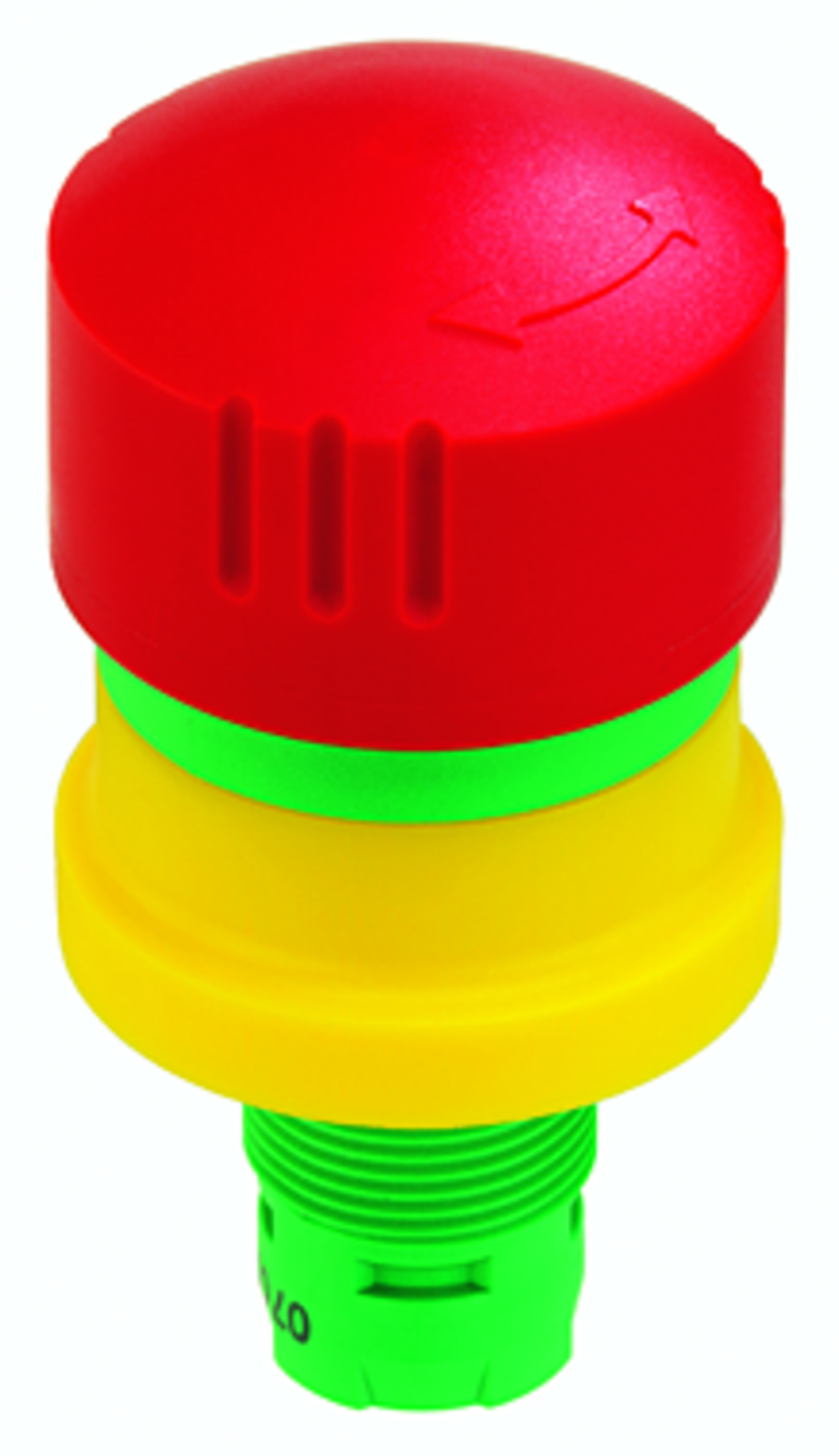

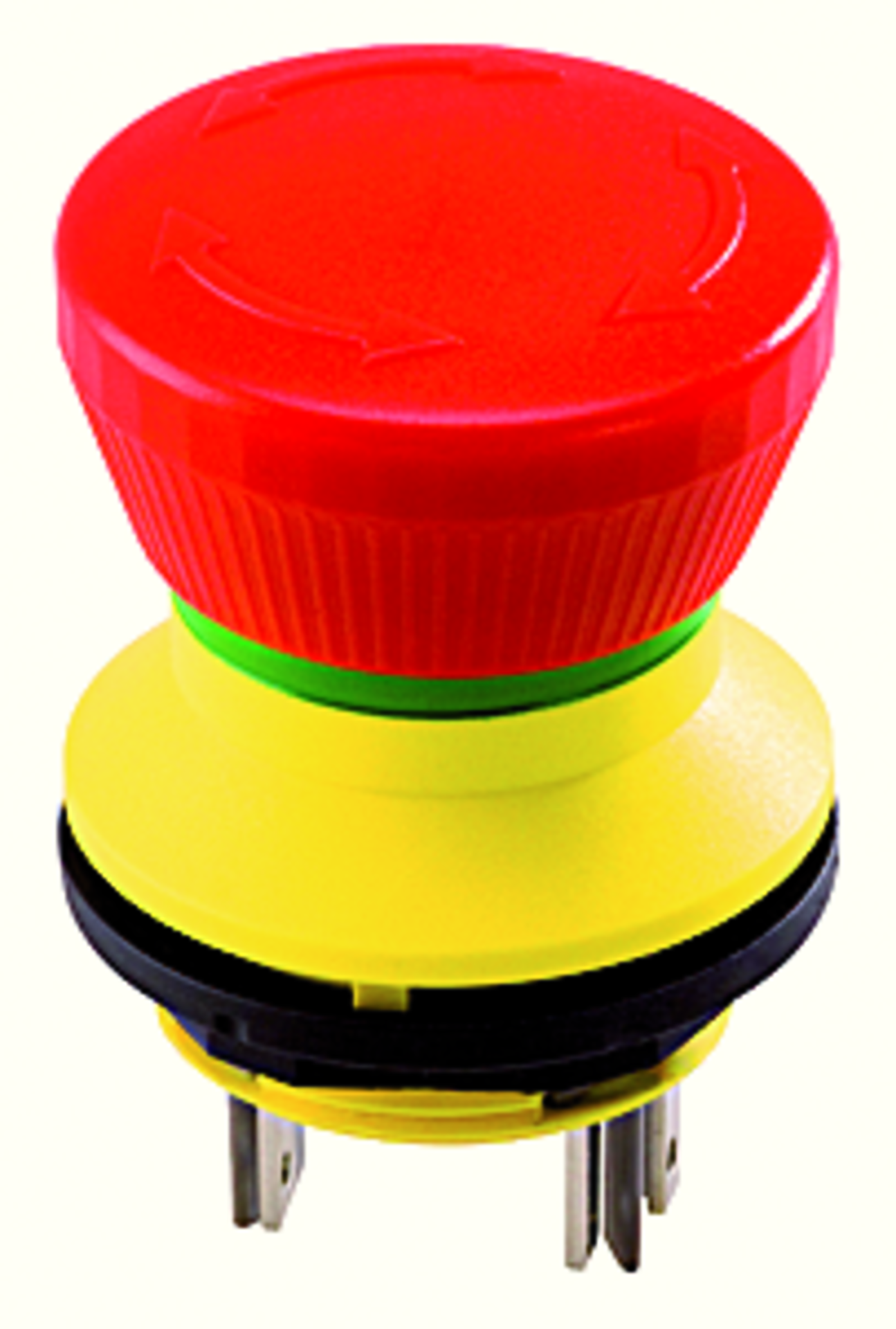

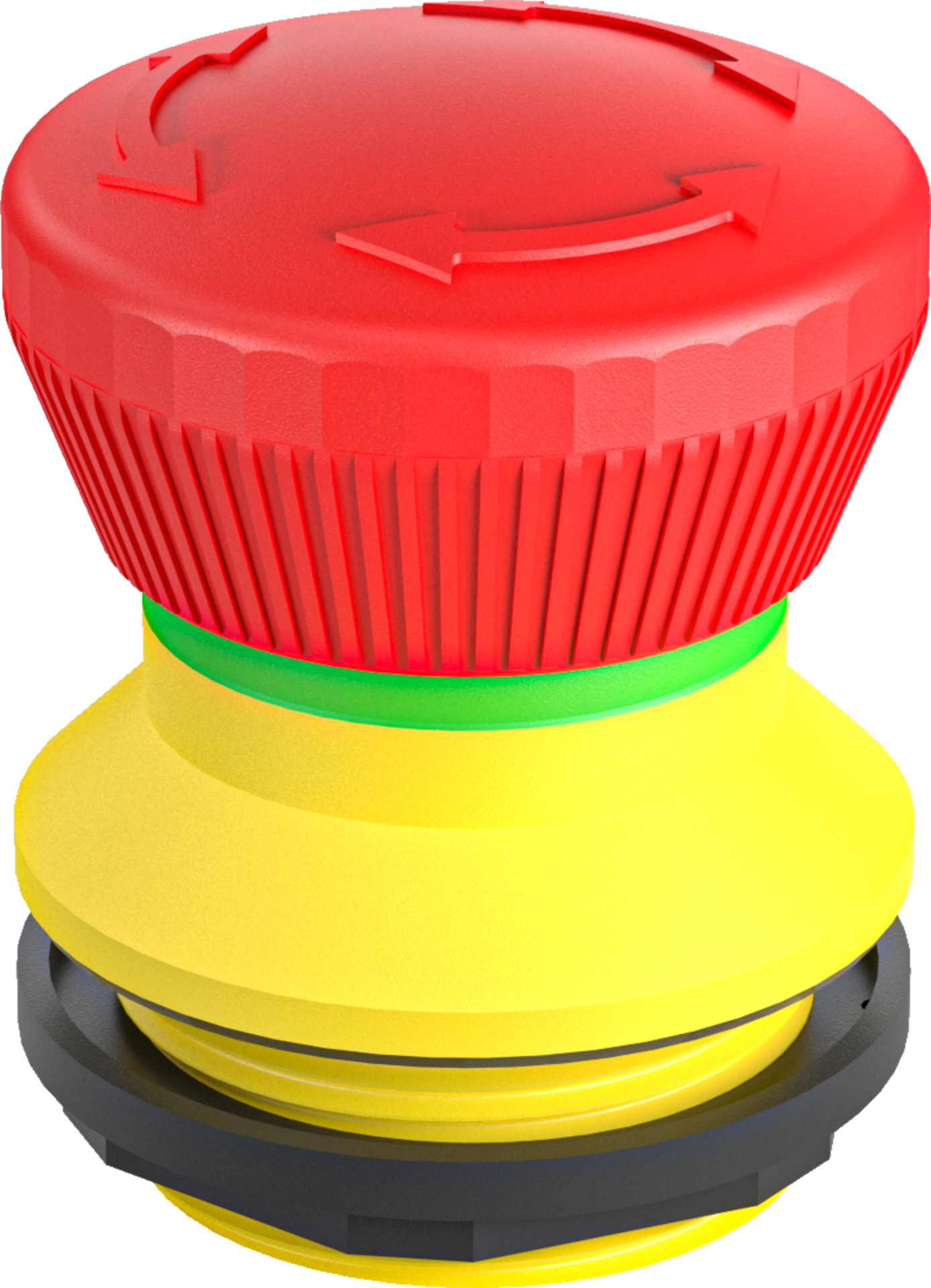

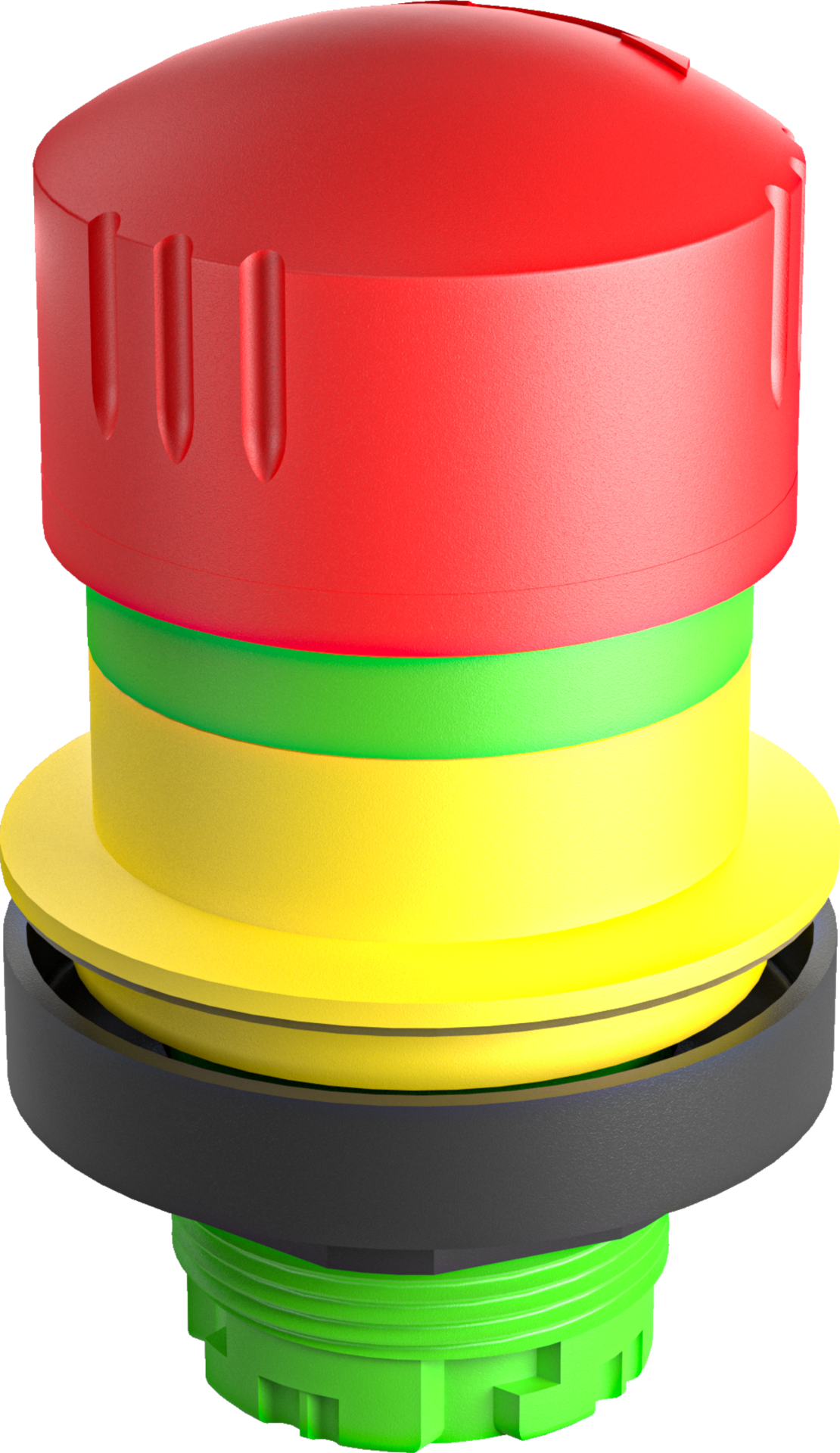

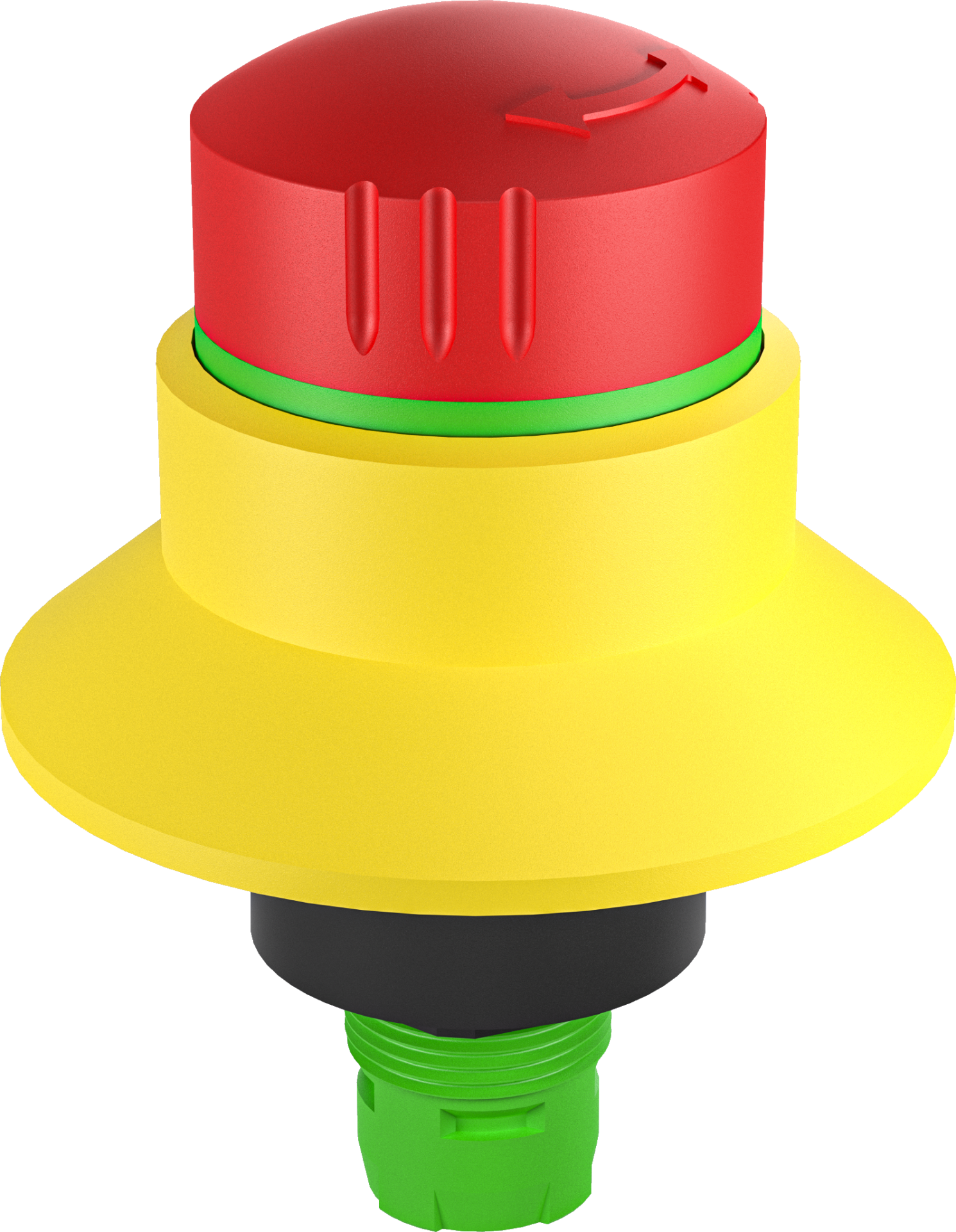

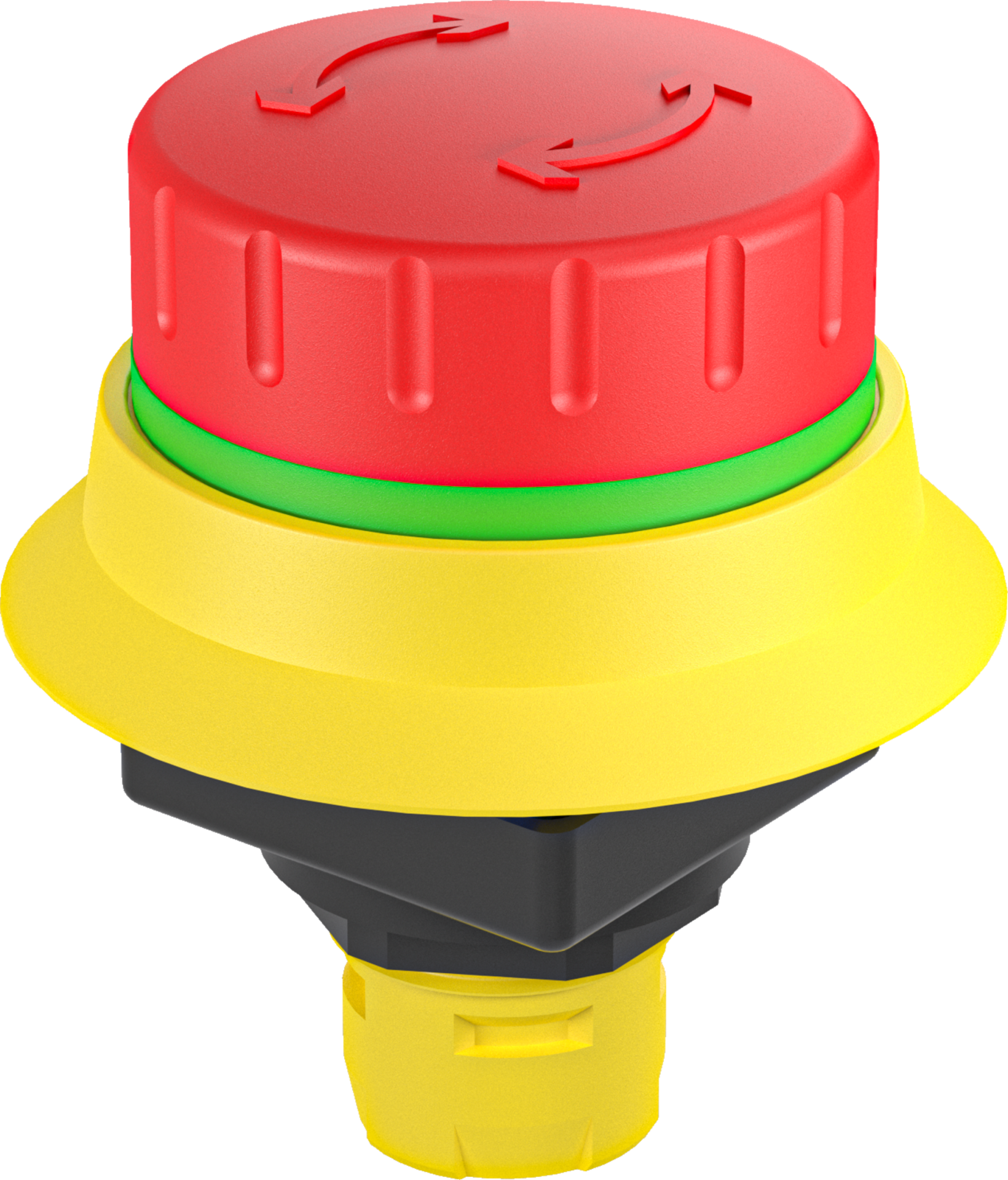

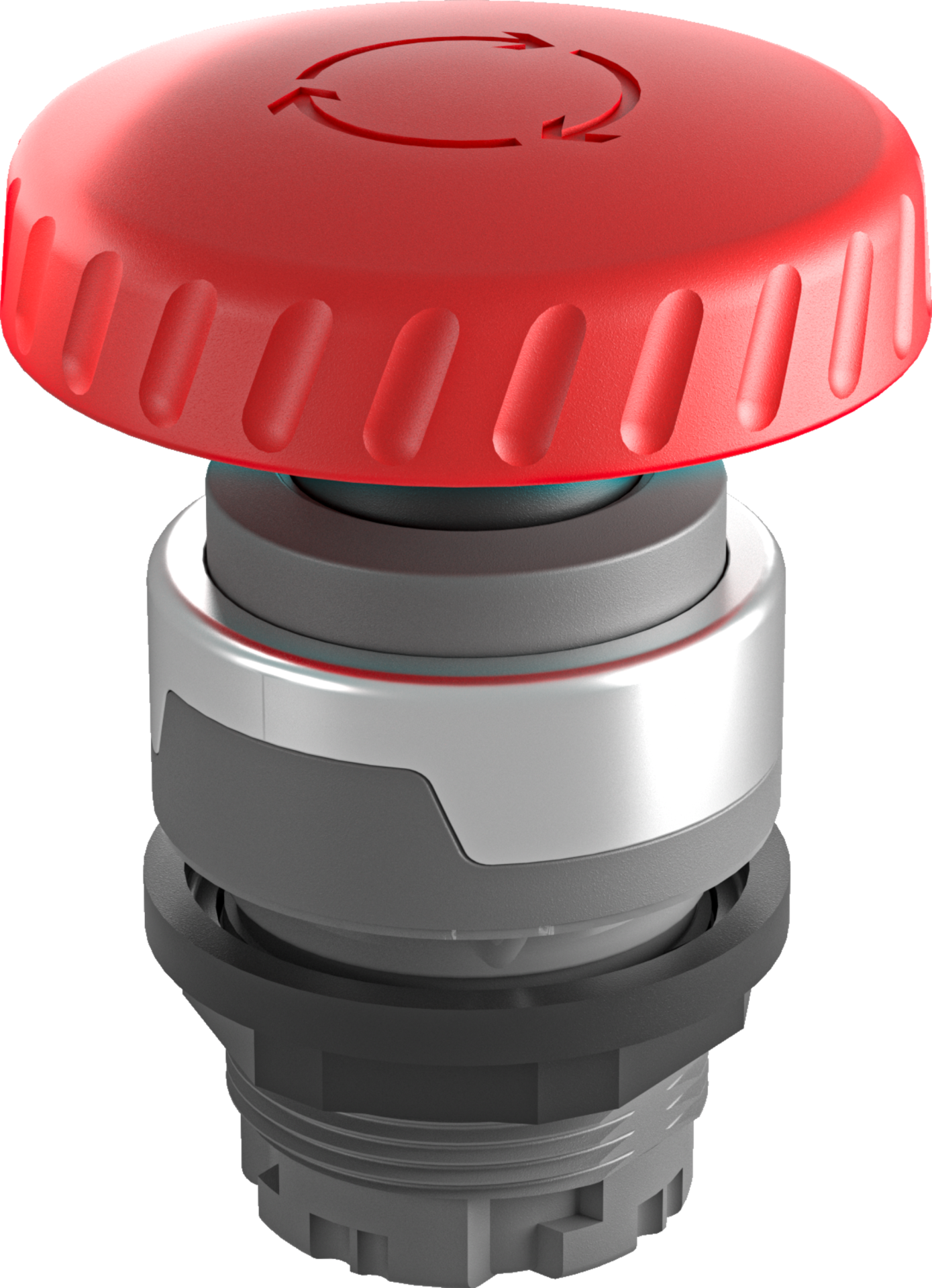

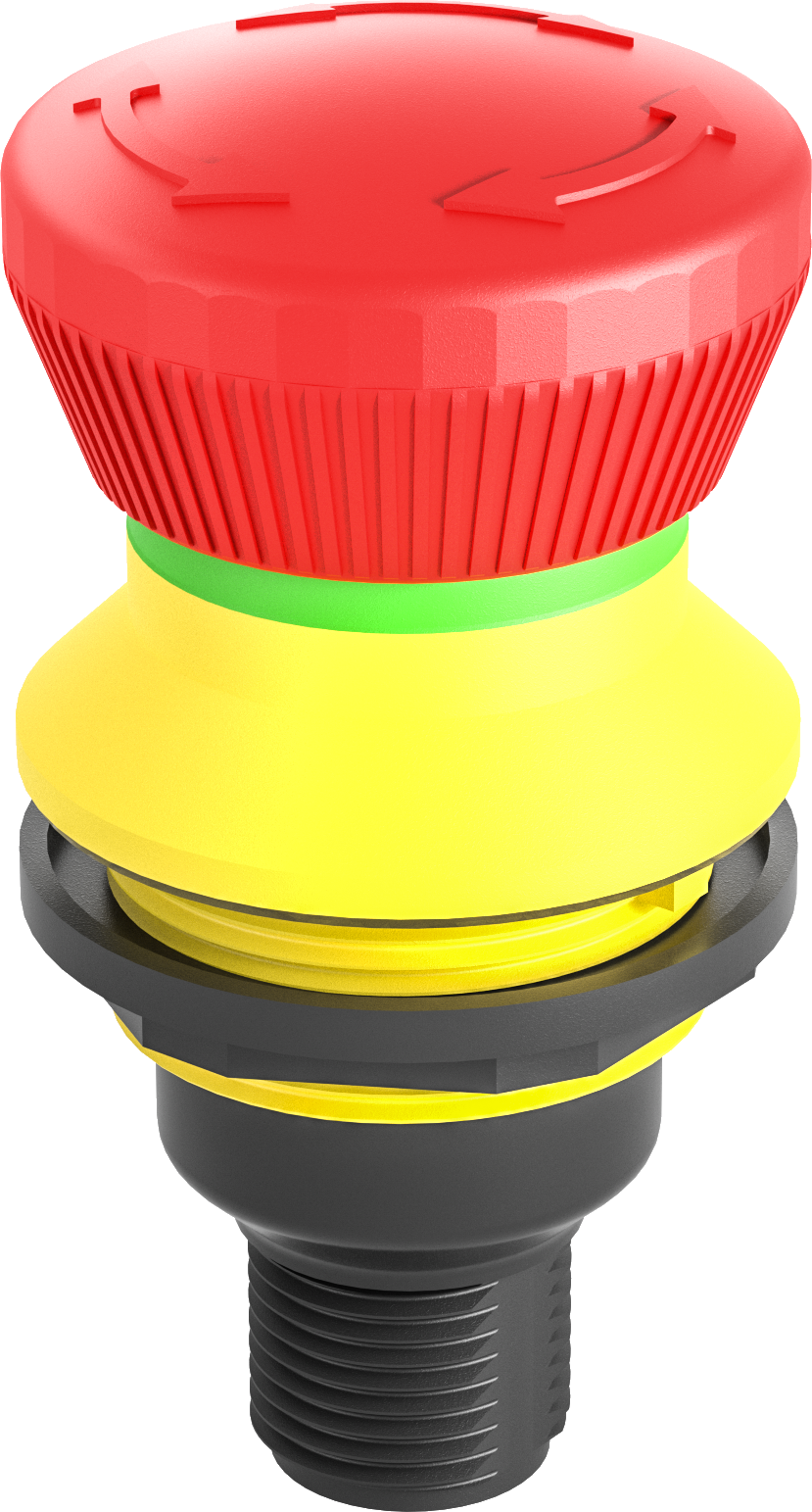

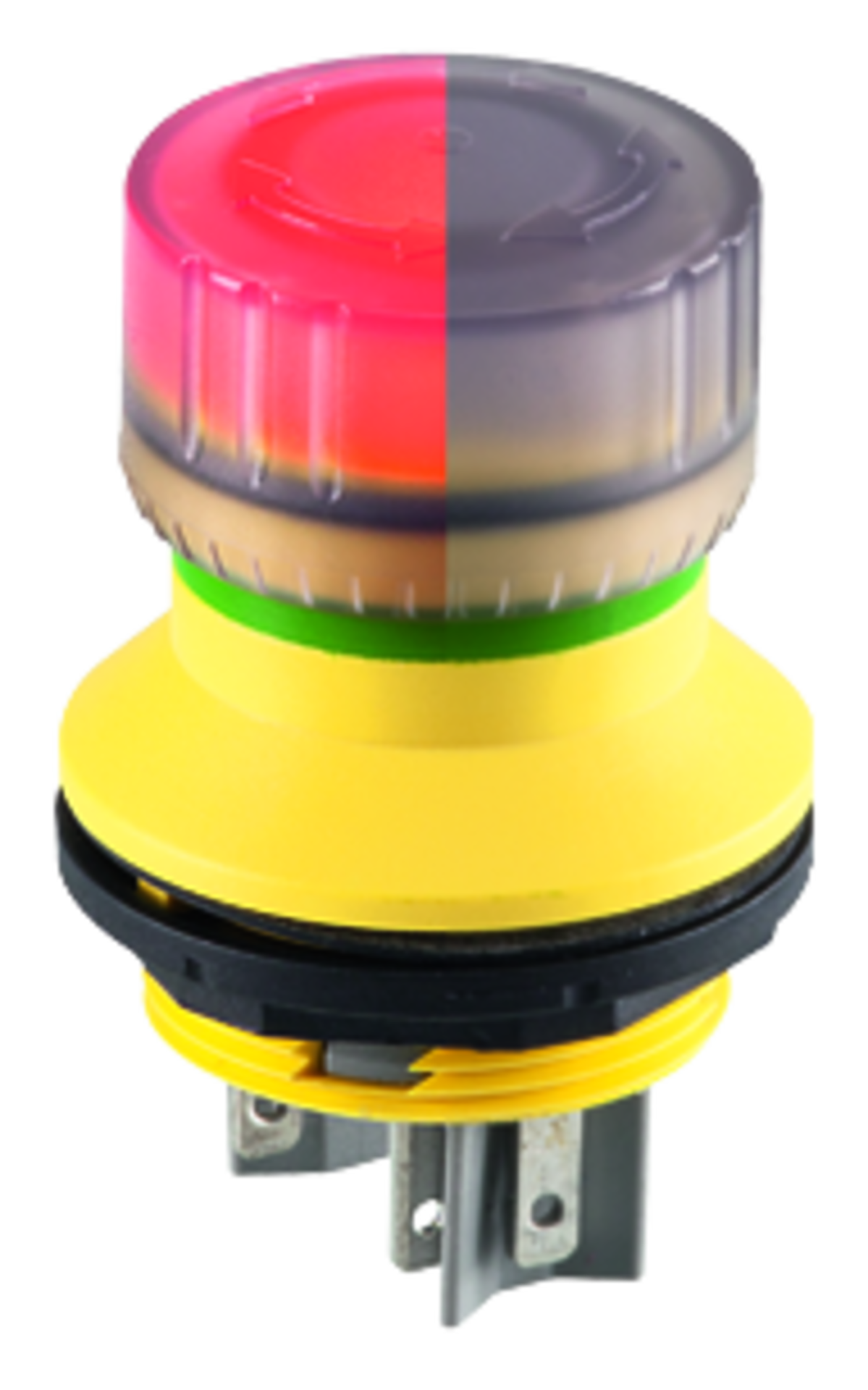

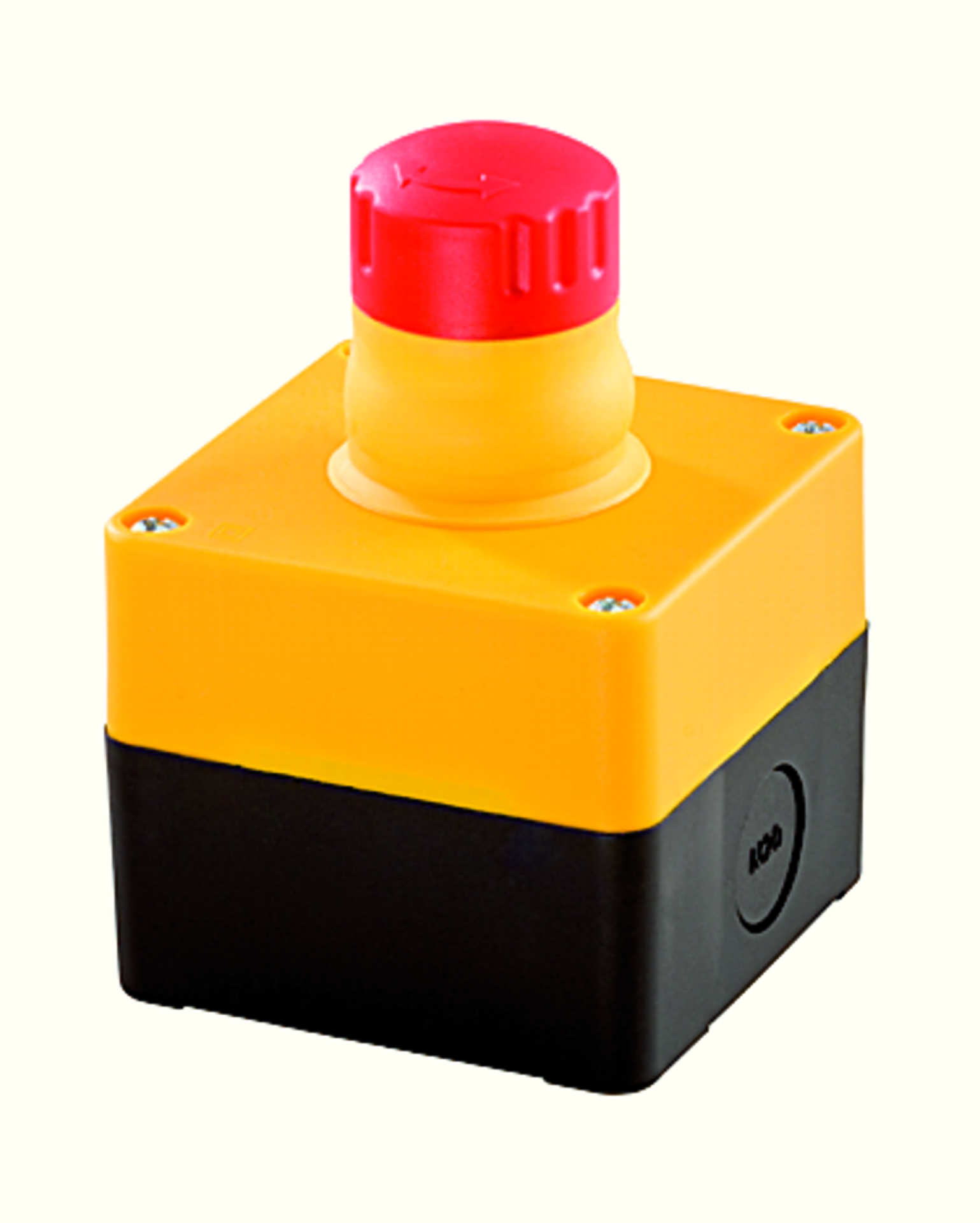

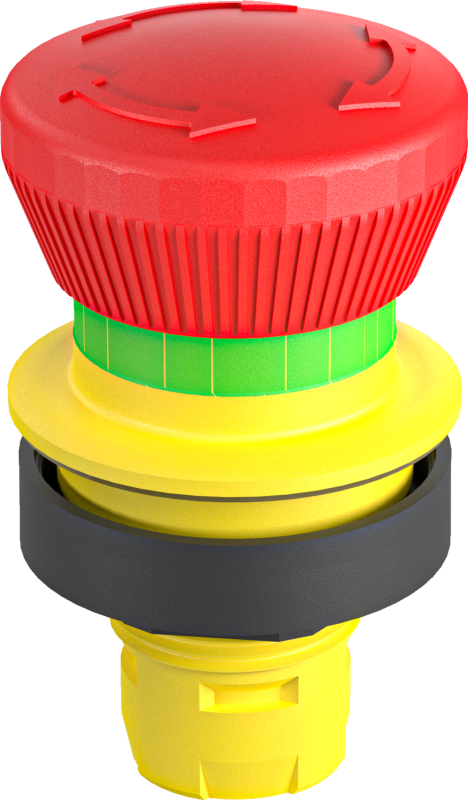

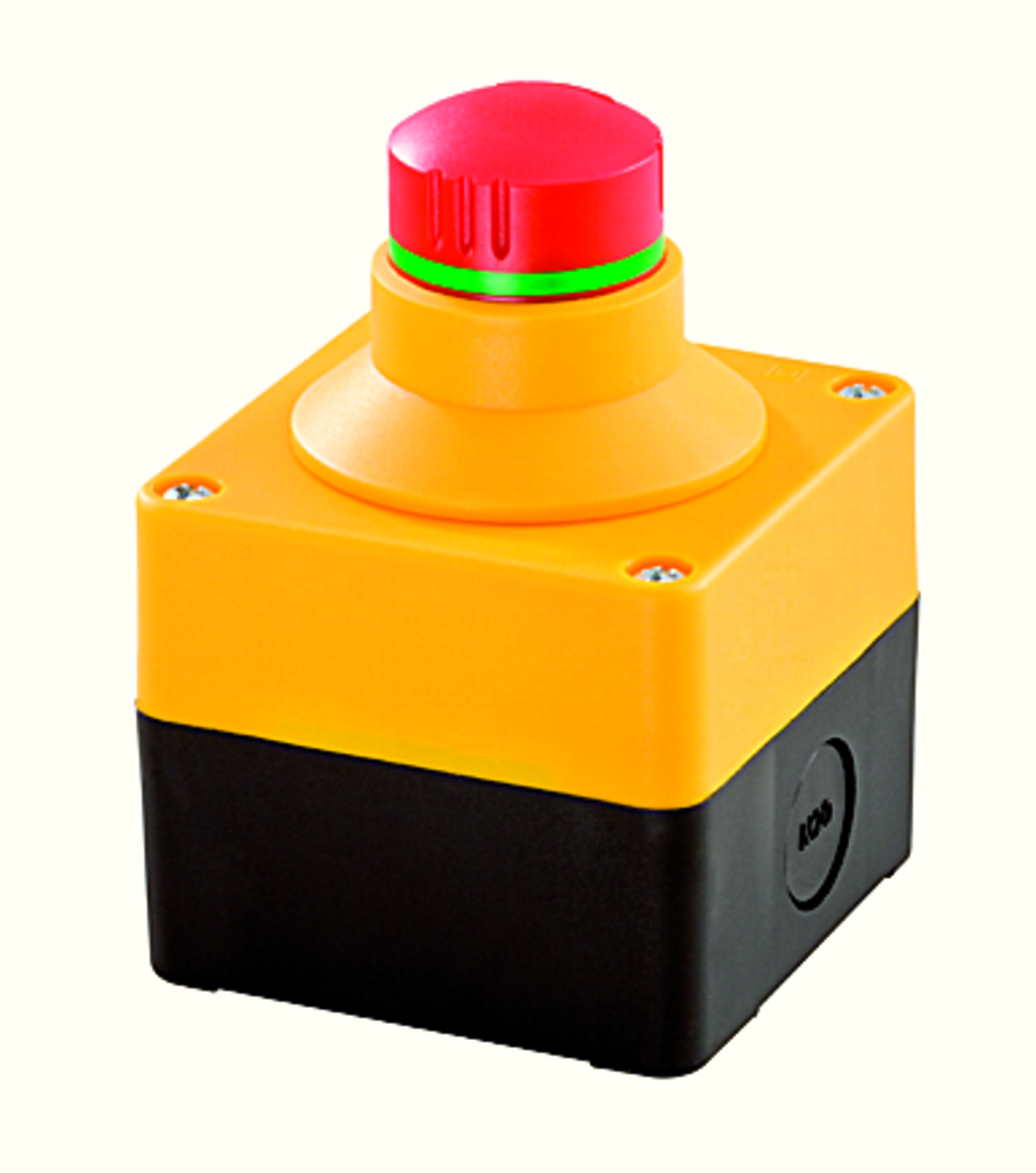

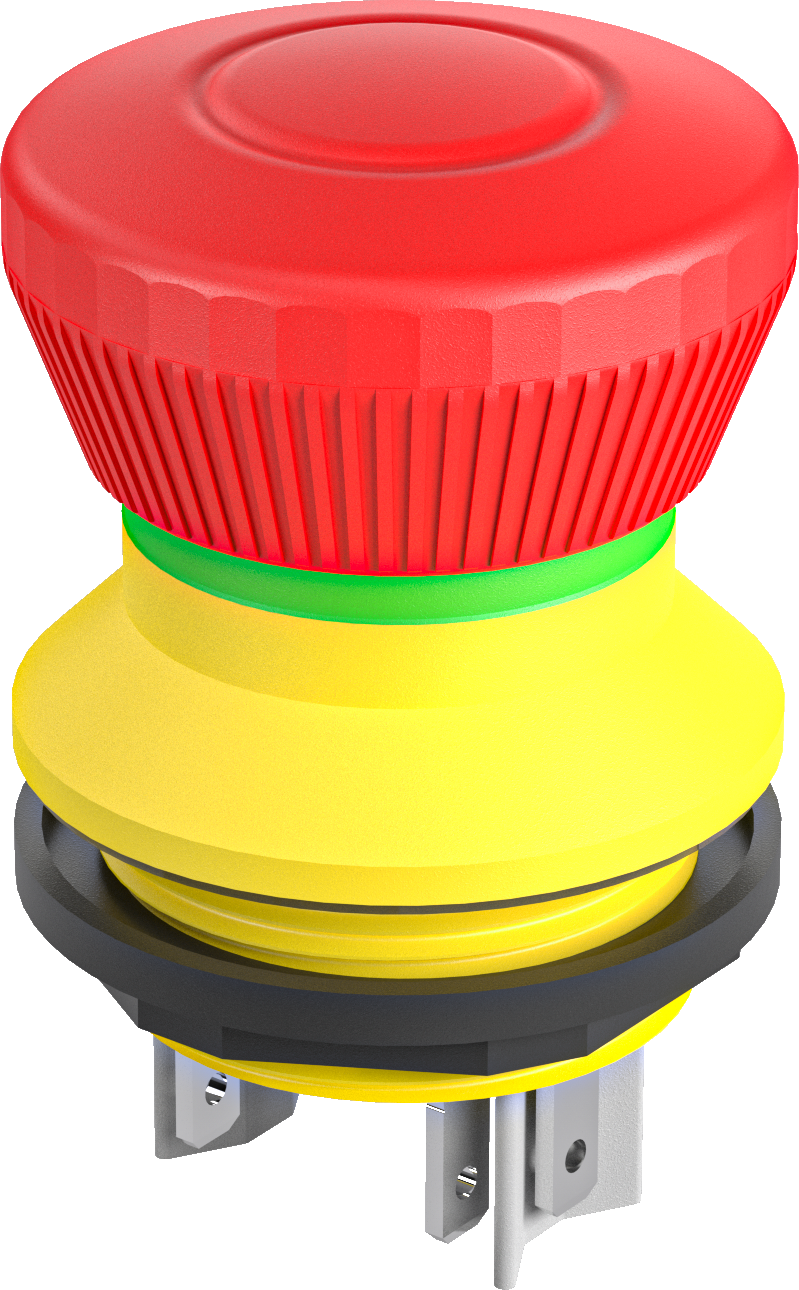

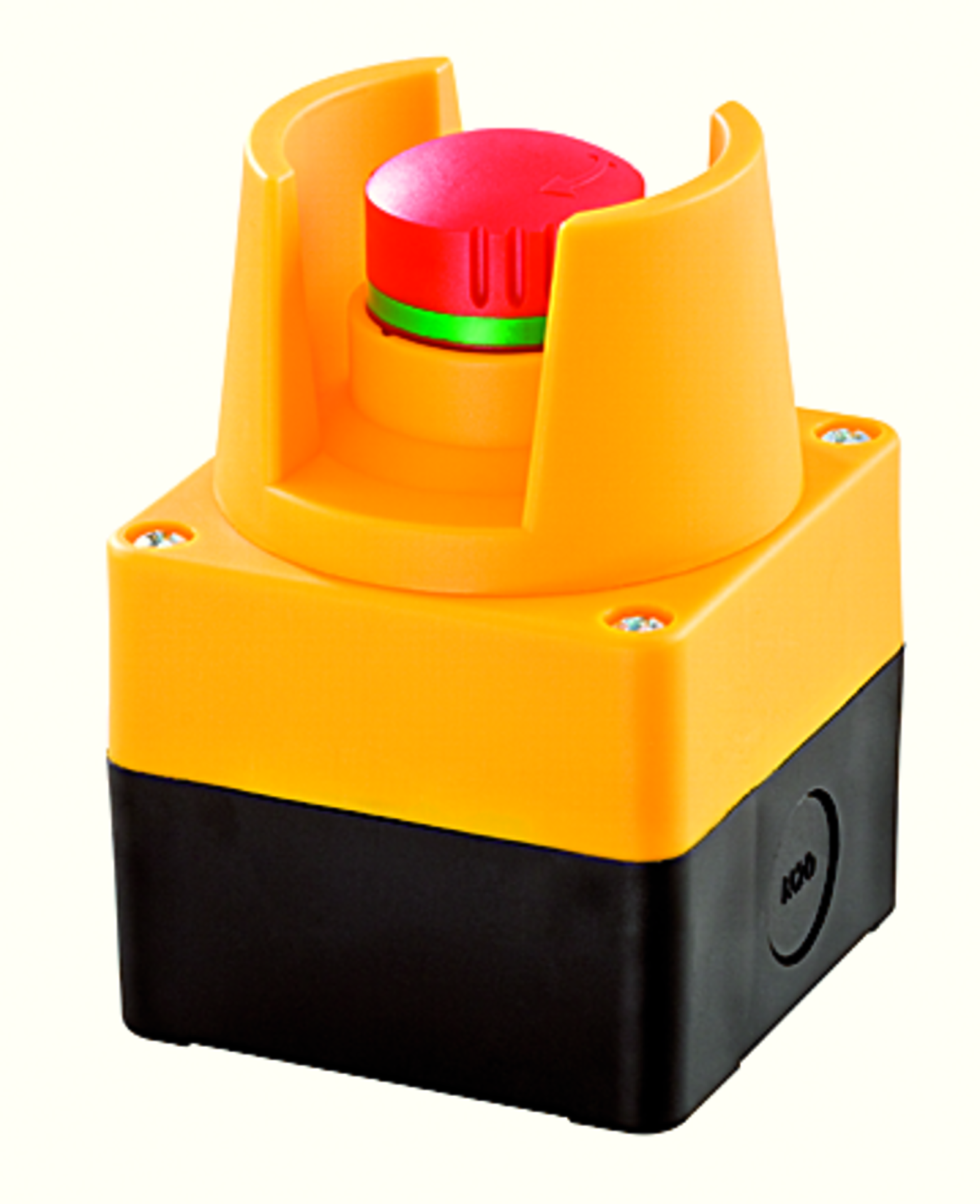

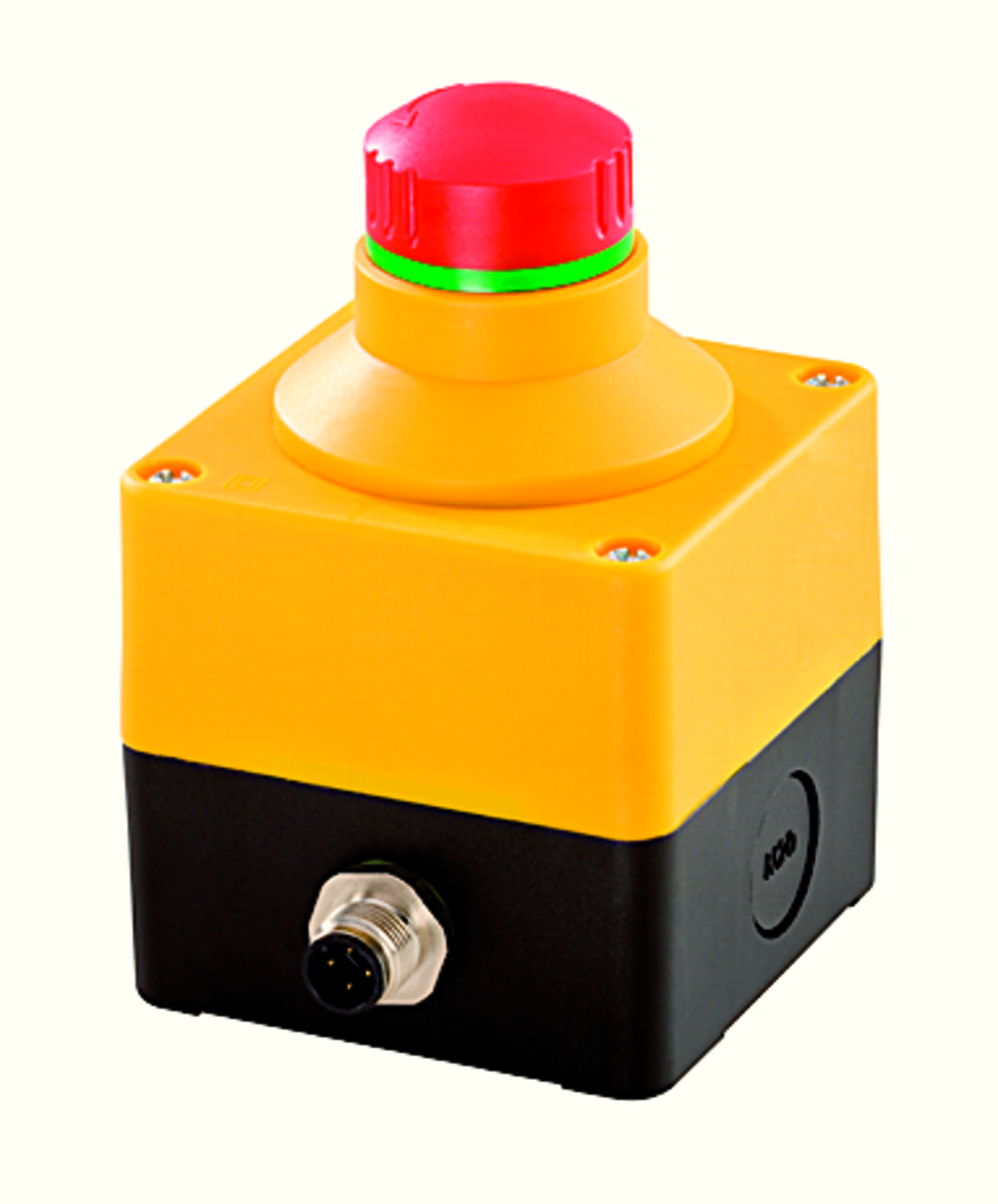

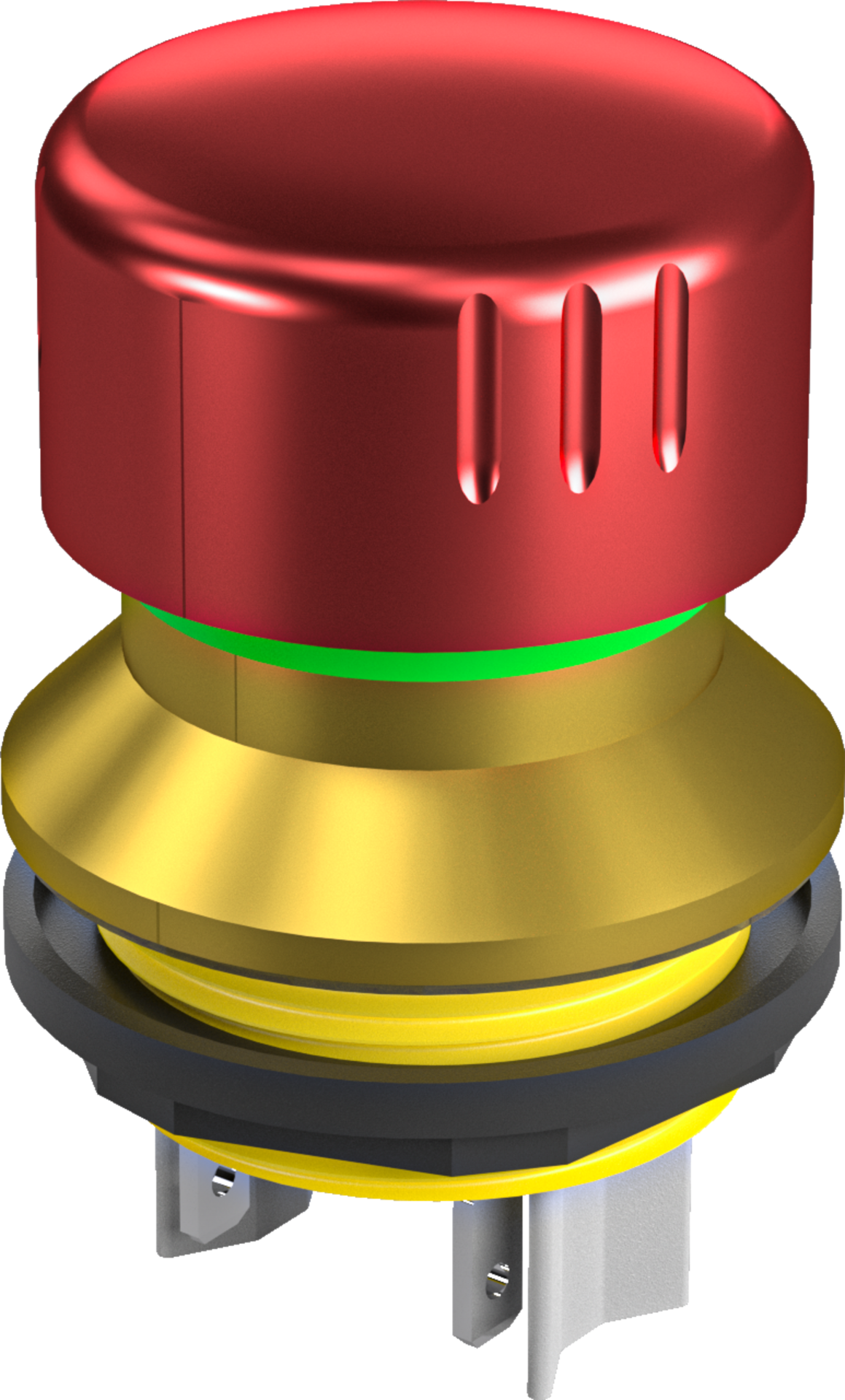

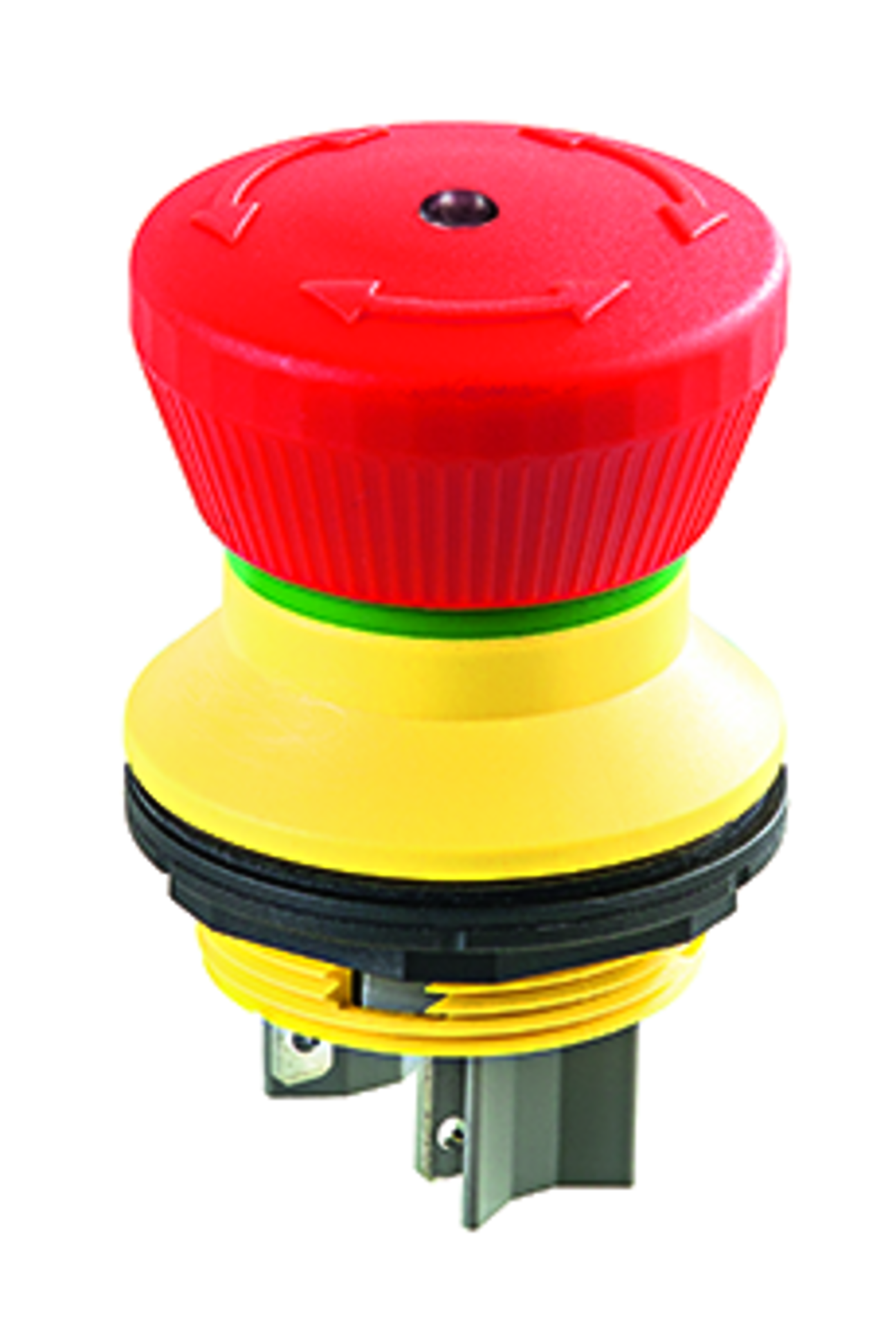

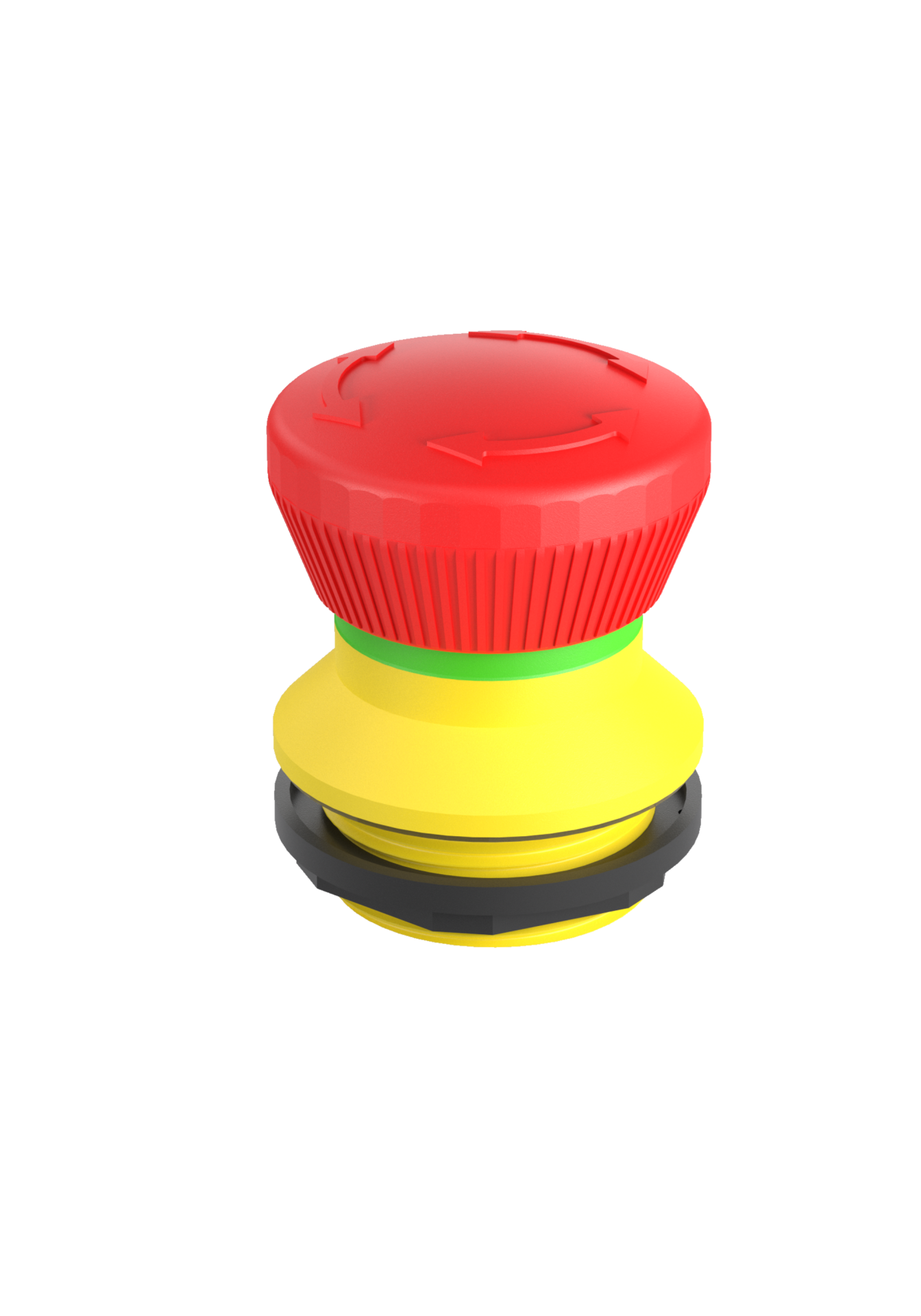

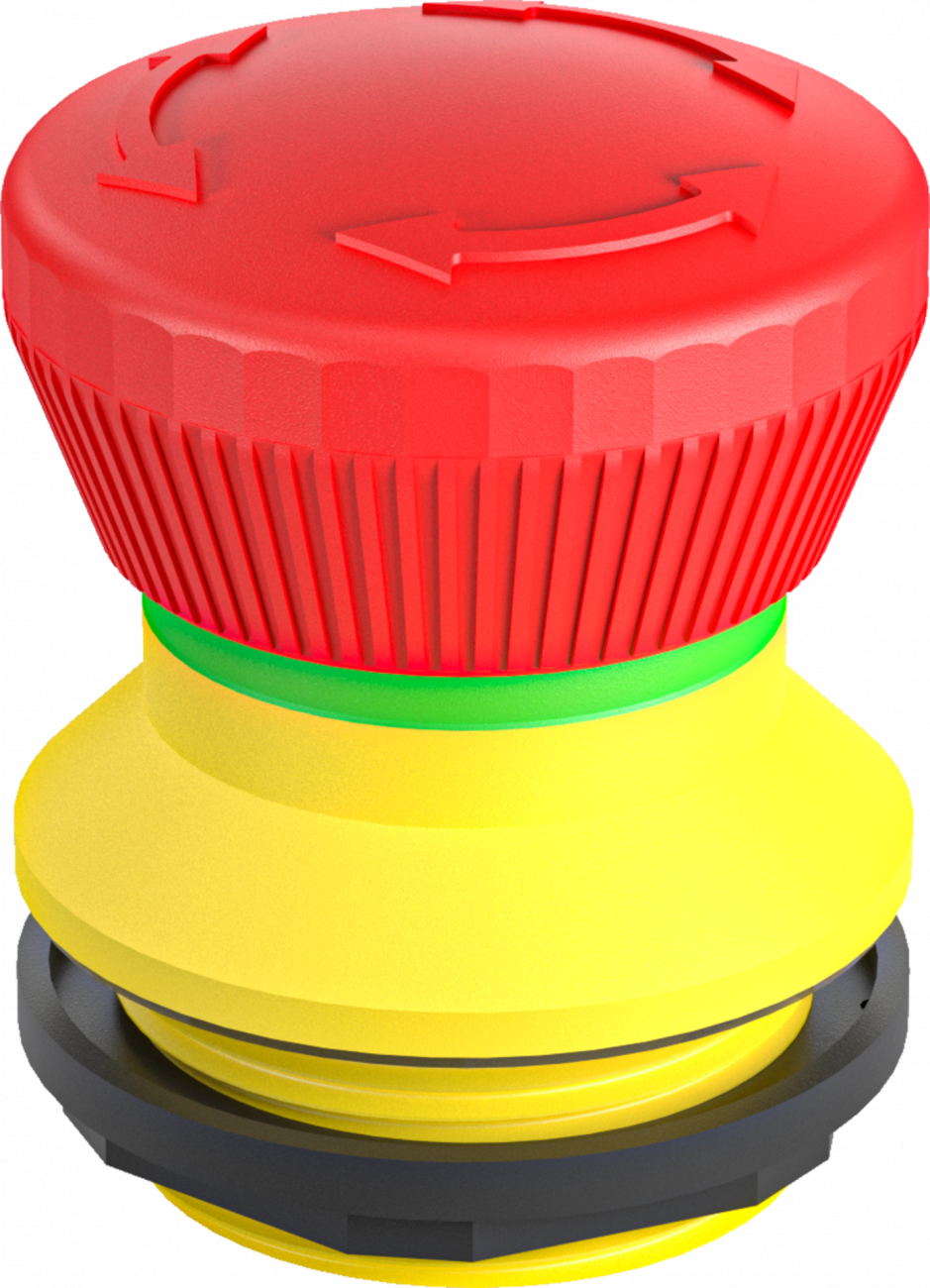

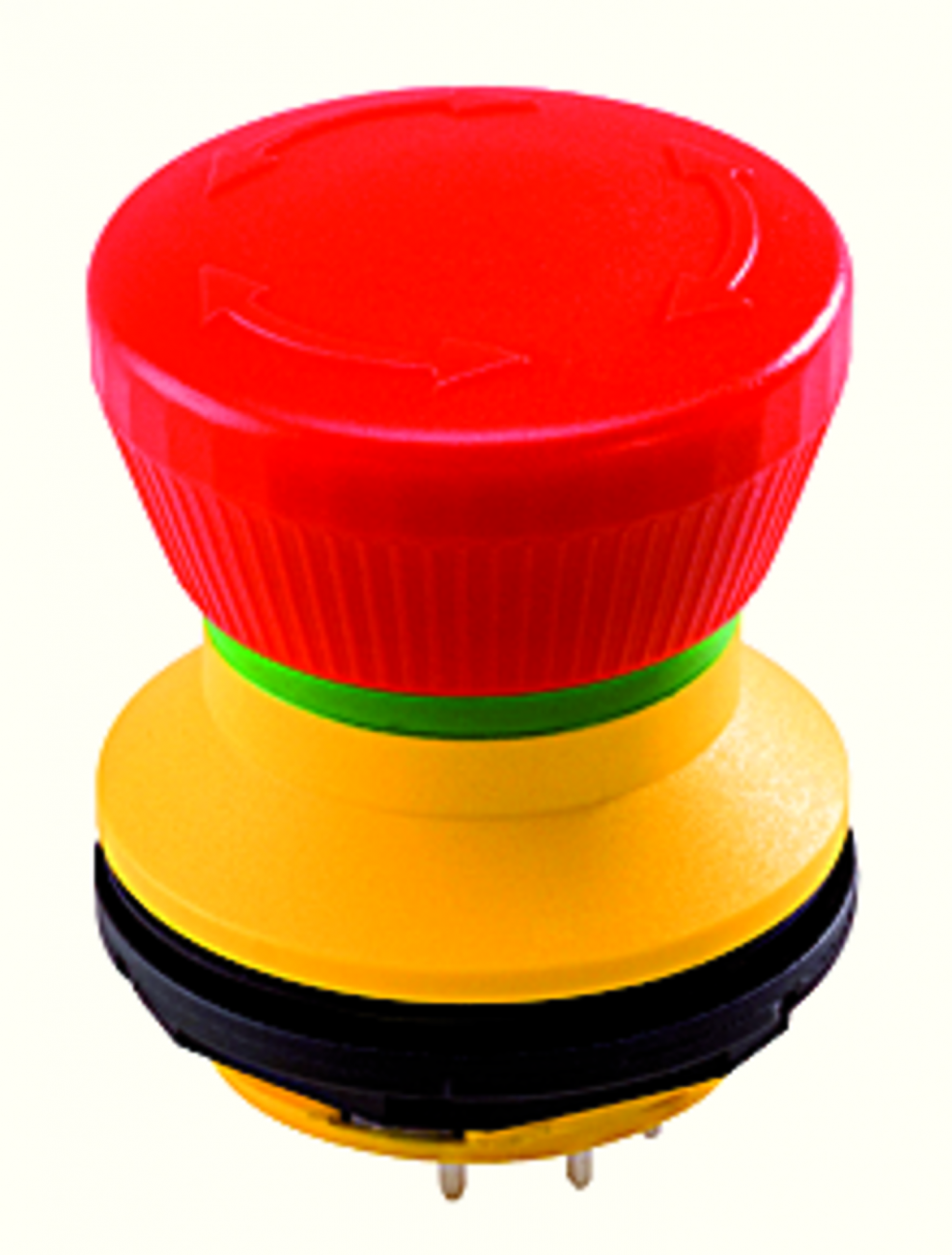

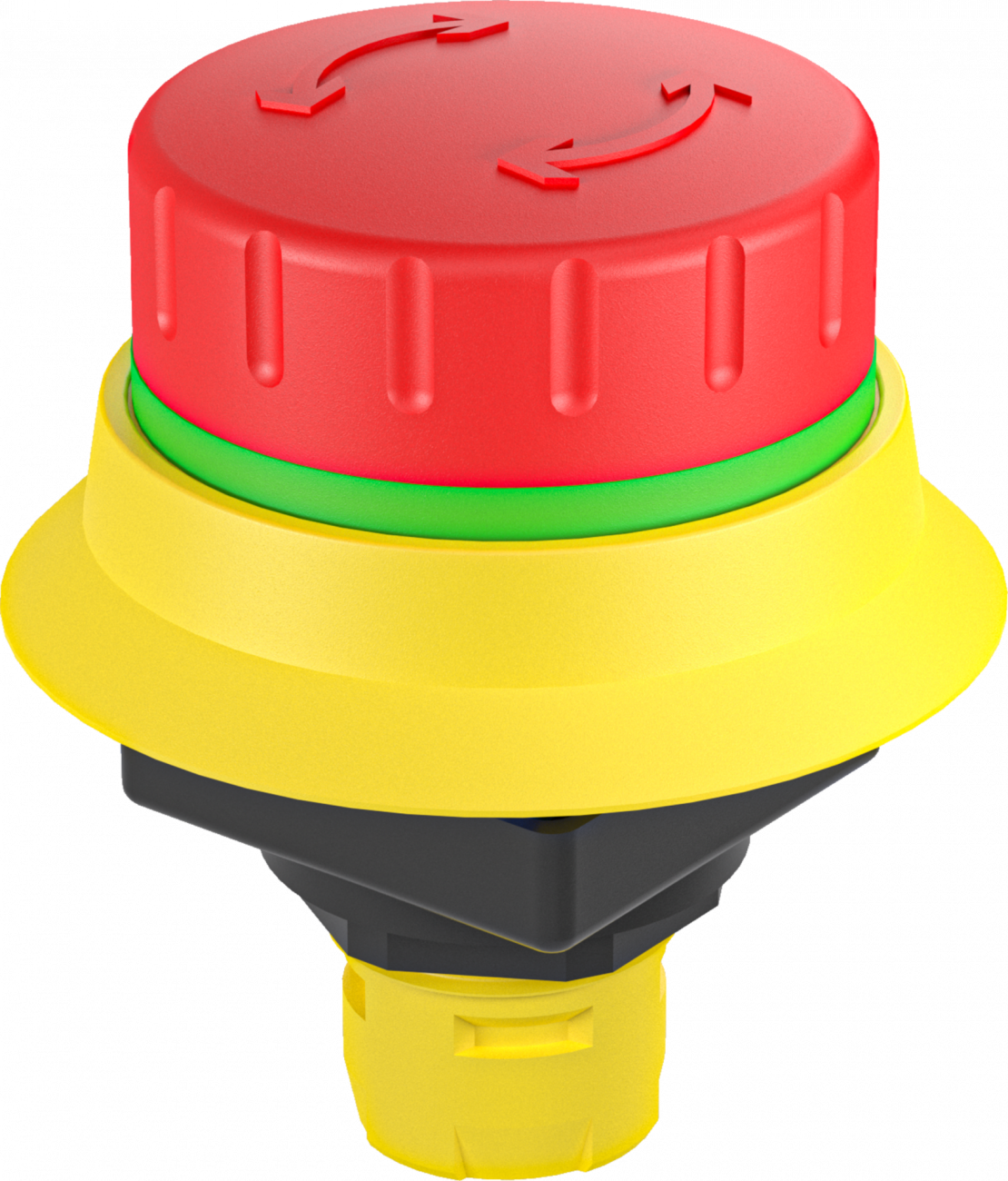

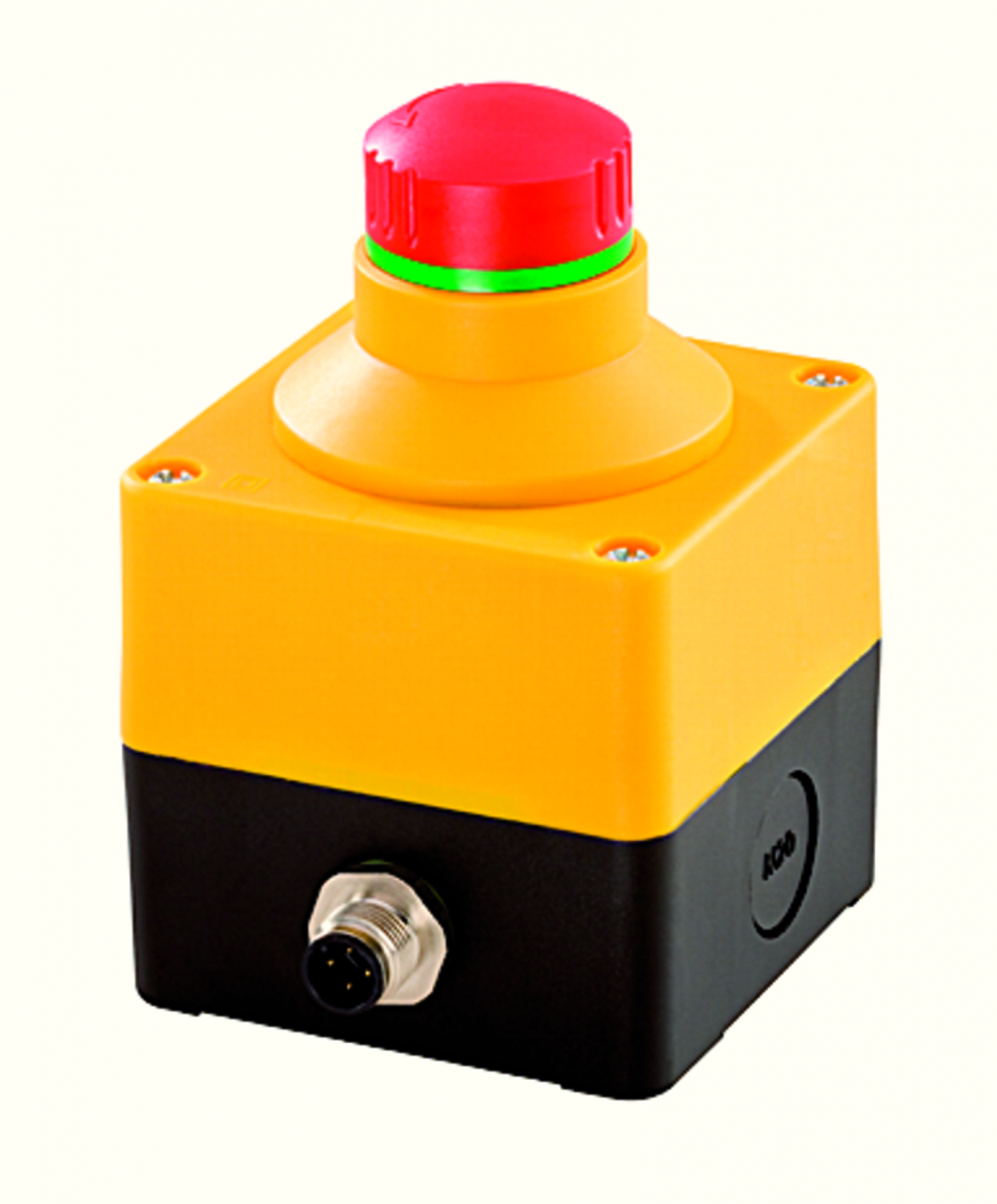

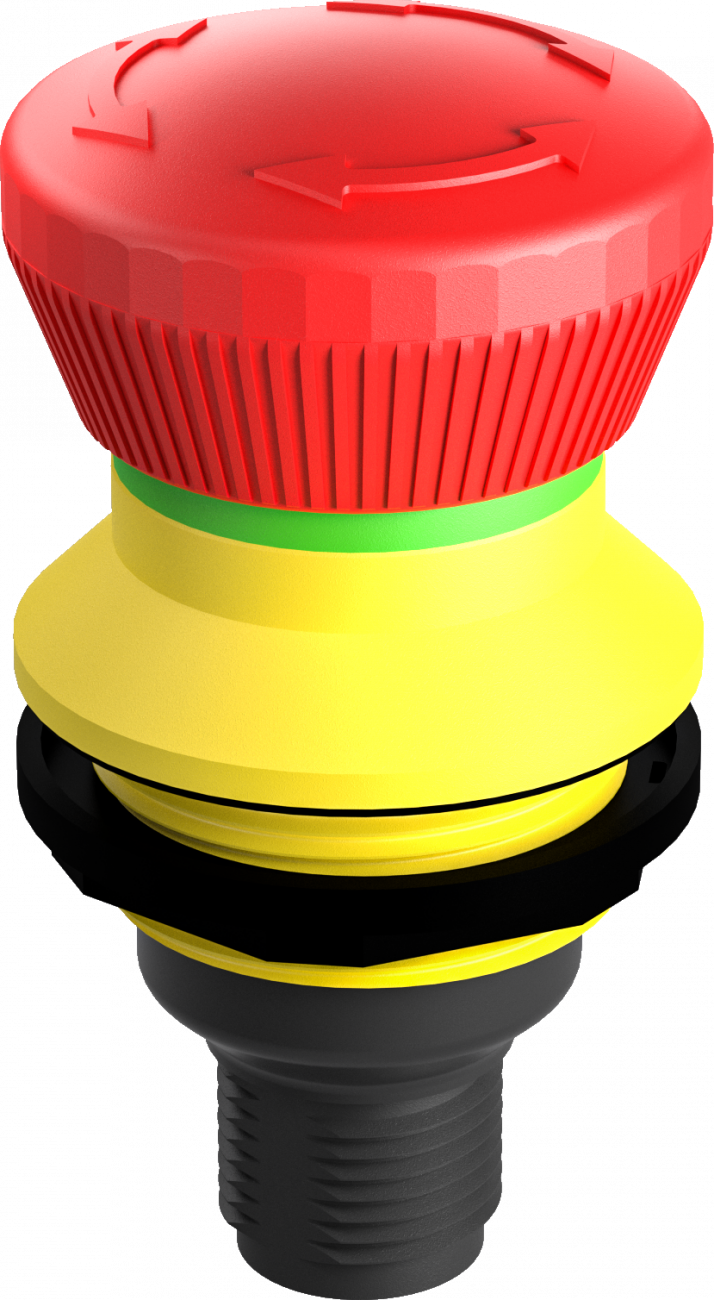

Prehľad núdzových tlačidiel:
Rozšírené informácie
- Označenie hlavíc tlačidiel- podľa typu kontaktných systémov (vid. katalóg)
- Výrez do panelu:
- kruhový tvar Ø 16,2 mm, Ø 22,3 mm a Ø 30,5 mm

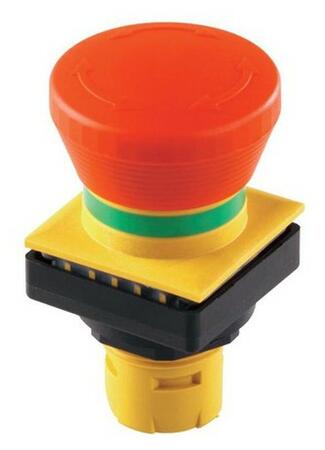

- štvorcový tvar 23 x 23 mm, 24 x 24 mm a 26 x 26 mm - Čelné rozmery objímky:
- kruhový tvar od Ø 25 mm až do Ø 70 mm
- štvorcový tvar od 25 x 25 mm do 30 x 30 mm - Výška viditeľnej časti hlavice: od 19 mm až do 44 mm
- Dĺžka dráhy zopnutia: podľa typu kontaktných systémov
- Stupeň krytia: IP 65, IP 66 a IP 69K
- Montážny raster podľa EN 50007 - podľa typu kontaktných systémov
- Pripojenie: kontaktné jednotky alebo na dosku plošných spojov (PCB)

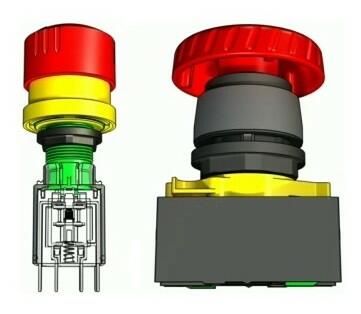

Núdzové rozpojenie tlačidla a kontaktu pri poruche
Technické parametre
Parametry
| Predný tvar | Kulatý Čtvercový |
|---|---|
| Výrez do panela | 23 x 23 mm 24 x 24 mm 26 x 26 mm Ø 16 mm Ø 22 mm Ø 30,5 mm |
| Predný rozměr | 24 x 24 mm 25 x 25 mm 27 x 27 mm 28 x 28 mm 30 x 30 mm Ø 24 mm Ø 25 mm Ø 28 mm Ø 30 mm Ø 36 mm |
| Pripojenie | Kontaktní jednotky Modulární kontakty PCB deska |
| Bočné provedenie | Vysunutá |
| Mimorádně teplotne odolná |  Ne |
| Výška čelného půzdra | 19 mm - 44 mm |
| Stupeň krytia (IP) | IP 65 až IP 67 až IP 69K |
Súbory na stiahnutie
Filtrace
Typ dokumentu
Typ dokumentu:
Súvisiace produkty
Blok kontaktov AZ...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontaktmi, oddelené samostatné zdvihátka, nútené rozpínanie
- pracovný zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontaktmi, oddelené samostatné zdvihátka, nútené rozpínanie
Na požiadanieDetail produktu
Blok kontaktov BZ...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, s oddelenými ťahlami
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, s oddelenými ťahlami
Na požiadanieDetail produktu
Blok kontaktov BZ...K
- pripojenie konektorov pomocou skrutkovej svorkovnice
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, oddelené samostatné zdvíhatka, nútené rozpínanie
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, oddelené samostatné zdvíhatka, nútené rozpínanie
Na požiadanieDetail produktu
Blok kontaktov DS...
- násuvné pripojenie
- pracovný zdvih: 5 mm
- modulový blok kontaktov s násuvným pripojením
- pracovný zdvih: 5 mm
- modulový blok kontaktov s násuvným pripojením
Na požiadanieDetail produktu
Blok kontaktov ET...
- pripojenie pomocou skrutkových svoriek
- pracovný zdvih: 6 mm
- blok kontaktov s núteným rozpínaním
- pracovný zdvih: 6 mm
- blok kontaktov s núteným rozpínaním
Na požiadanieDetail produktu
Blok kontaktov PTF..., PTP...
- pripojenie pomocou konektorov Faston alebo do dosky plošných spojov
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
