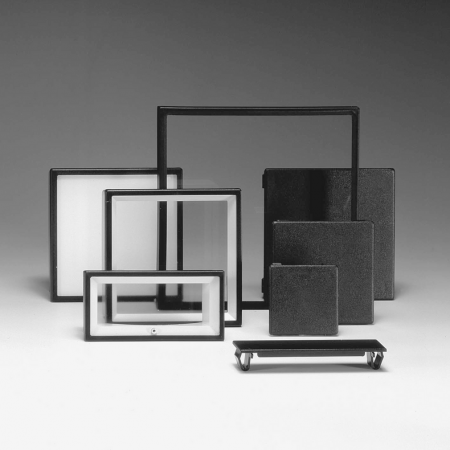

Krycie rámy a zaslepovacie kryty AR/BA

Krycie rámy so sklom, zaslepovacie kryty normalizovaných výrezov, priehľadné kryty IP 65.
Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.

Popis produktu

Krycie rámy so sklom, zaslepovacie kryty normalizovaných výrezov, priehľadné kryty IP 65. AR 48/72/96/144/96 x 48/144x72 BA 48/72/96/96x24.


Rozšírené informácie

Použitie

Krycie rámy so sklom AR 48/72/96/144/96×48/144×72 a zaslepovacie kryty so západkovým uchytením BA 48/72/96/96×24 slúžia k vyplnení normalizovaných výrezov v rozvádzačoch.

Zvláštne prevedenie

Krycí rám so sklom
Čelné sklo neoslňujúce
Farba čelného rámčeka šedá (odtieň RAL 7037)

Rozmerový náčrtok

AR 48/72/96/144 AR 96×48/144×72
Rozmery [mm]AR 48AR 72AR 96AR 144
a 48 72 96 144
b 45 66 90 137
Rozmery [mm]AR 96×48AR 144×72
a 48 72
b 45 66
c 96 144
d 90 137
BA 48/72/96/96×24
Rozmery [mm]BA 48BA 72BA 96BA 96×24
a 48 72 96 96×24

Technické parametre

Krycí rám so sklom
Konštrukčné prevedenie púzdro pre zabudovanie do výrezov rozvádzačov alebo mozaikových rasterových panelov s možnosťou radového usporiadania
Materiál púzdra oceľový plech
Čelné sklo tabuľové sklo
Farba čelného rámčeka čierna (odtieň RAL 9005)
Hrúbka panela 1...15 mm
Montáž do radu vedľa seba (aj bez medzier)
Rozmery viď rozmerové náčrtky
Konštrukčná hĺbka 27 mm
Zaslepovací kryt
Materiál plast so samozhášacími prísadami
Farba čierna (odtieň RAL 9005)
Spôsob upevnenia upevňovacia západka
Hrúbka panela 1...4 mm
Montáž do radu vedľa seba (aj bez medzier)

Súbory na stiahnutie
