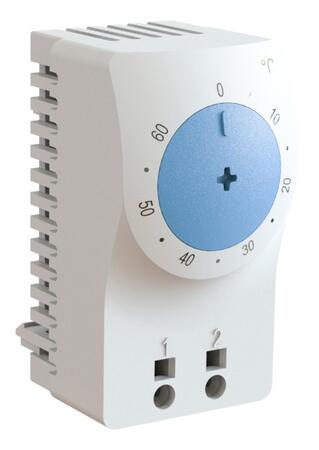

KTS 111 - Termostat se spínacím kontaktem NO
Dopyt na produktPorovnať
Varianty k produktu KTS 111 - Termostat se spínacím kontaktem NO (5)
Rozsah nastavení: 0 ... +60°C; Hystereze spínání: 7 K (tolerance +/- 4K)
Maximální spínaný výkon: AC 250 V, 10 (2) A, AC 120 V, 15 (2) A, DC 30 W při 24V do DC 72V
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 60x33x43mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, EAC, UL File No. E164102.
Maximální spínaný výkon: AC 250 V, 10 (2) A, AC 120 V, 15 (2) A, DC 30 W při 24V do DC 72V
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 60x33x43mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102, CSA a EAC.
Maximální spínaný výkon: AC 250 V, 10 (2) A, AC 120 V, 15 (2) A, DC 30 W při 24V do DC 72V
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 60x33x43mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102, CSA a EAC.
Maximální spínaný výkon: AC 250 V, 10 (2) A, AC 120 V, 15 (2) A, DC 30 W při 24V do DC 72V
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 60x33x43mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102, CSA a EAC.
Maximální spínaný výkon: AC 250 V, 10 (2) A, AC 120 V, 15 (2) A, DC 30 W při 24V do DC 72V
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 60x33x43mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102, CSA a EAC.
Popis produktu
Mechanický termostat KTS 111 (s spínacím kontaktem NO) je určený pro spínání ventilátoru či vyslání signálu v okamžiku, kdy teplota uvnitř rozváděčové skříně přesáhne nastavenou hodnotu.
Ventilátor vhání chladný vzduch do skříně a zabraňuje jejímu přehřátí. Zvyšuje se tím životnost ventilátoru a prodlužuje účinnost filtračních vložek.
Díky použité technologii lze provozovat až do výšky 5 000 m a dosahuje díky optimalované vzduchové mezeře lepšího průtoku vzduchu.
Použitím svorek Push-In zapojíme termostat i bez odborného nářadí. Svorky Push-In zajišťují konstantní tlak na vodiče, aby se zabránilo jejich nechtěnému uvolnění (např. během přepravy).
- Mechanický termostat - bimetal
- Zapojení skrze Push-In svorky
- Rychlejší zapojení bez nástrojů
- Použití až do výšky 5 000 m
- Velký rozsah nastavení
- Malé rozměry
Nové termostaty KTO 111 a KTS 111 plně nahrazují starou řadu termostatů KTO 011 a KTS 011 se všemi jejímy nastaveními, certifikáty a schváleními.
Převodová tabulka nových a starých typů dle objednacích čísel produktů:
| Nové typy KTO 111 a KTS 111 | Staré typy KTO 011 a KTS 011 |
| 11100.0-00 | 01140.0-00, 01146.9-00 |
| 11101.0-00 | 01141.0-00, 01147.9-00 |
| 11100.0-01 | 01142.0-00 |
| 11101.0-01 | 01143.0-00 |
| 11100.0-02 | 01159.0-00 |
| 11101.0-02 | 01158.0-00 |
| 11100.9-00 | 01140.9-00 |
| 11101.9-00 | 01141.9-00 |
| 11100.9-01 | 01142.9-00 |
| 11101.9-01 | 01143.9-00 |
Rozšírené informácie
Rozměrové schéma
Připojení/zapojení
Technické parametre
| Hystereze spínání | 7 K (± 4 K tolerance) |
|---|---|
| Čidlo | bimetal |
| Typ kontaktu | mžikový kontakt |
| Životnost | 100 000 cyklů |
| Max. spínaný výkon | AC 250 V, 10 (2) A DC 30 W (při DC 24 V do DC 72 V) |
| Max. proud | AC 16A po dobu 10sec. |
| Připojení 1 | 2x push-in svorky pevný vodič (drát) 2,5 mm2 (AWG 14) lankový vodič 1,5 mm2 (AWG 16) |
| Uchycení | příchytkou na 35 mm DIN lištu, EN 60715 |
| Kryt | světle šedý plast dle UL94 V-0 |
| Rozměry | 60×33×41 mm |
| Hmotnost | cca. 40 g |
| Montážní poloha | libovolná |
| Provozní/Skladovací teplota | -45 až +80 °C (-49 až +176 °F) |
| Provozní/Skladovací vlhkost | max. 90% RV (relativní nekondenzující vlhkost) |
| Stupeň krytí | IP20 / III |
| Kategorie přepětí / Nadmořská výška |
II: až do 5000 m; III: až do 2000m |
| 1 Délka odizolovaného pevného drátu: 10 až 12 mm. Při připojování pomocí vodičů je nutné použít kabelové koncovky (hranaté nebo lichoběžníkové). Délka koncovky vodiče: 10 mm nebo 12 mm. |
|
| Důležitá poznámka: Kontaktní systém regulátoru je vystaven různým vlivům životního prostředí a díky tomu se může odpor kontaktů změnit. Může to vést k poklesu napětí a/nebo k zahřívání kontaktů. |
|
| Objednací číslo KTS 111 (NO) |
Rozsah nastavení | Max. spínací proud 2 | Schválení | |
| AC 250 V | AC 120 V | |||
| 11101.0-00 | 0...+60 °C | 10 (2) A | 15 (2) A | VDE, UL File No. E164102, EAC |
|---|---|---|---|---|
| 11101.0-01 | -10...+50 °C | 10 (2) A | 15 (2) A | VDE, UL File No. E164102, EAC |
| 11101.0-02 | +20...+80 °C | 3 (2) A | 3 (2) A | VDE, UL File No. E164102, EAC |
| 11101.9-00 | +32...+140 °F | 10 (2) A | 15 (2) A | VDE, UL File No. E164102, EAC |
| 11101.9-01 | +14...+122 °F | 10 (2) A | 15 (2) A | VDE, UL File No. E164102, EAC |
| 2 Úroveň spínacího proudu má vliv na přesnost tolerance; | ||||
