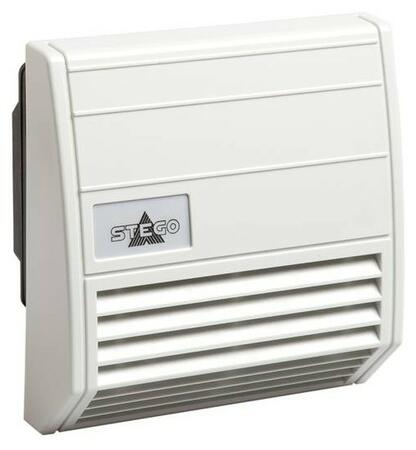

Ventilátory a mriežky s fitrom FF/EF018
Pre efektívne chladenie rozvádzačových skríň ponúkame ventilátory s filtrom s prietokom vzduchu od 21 do 550 m3/h. Ventilátory vháňajú vzduch do skrine, čím vytvárajú pretlak zamedzujúci prenikaniu nečistôt z okolia. Stupeň krytia IP54/IP55.
Cena od 14,16 EUR
od 16,99 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (10)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu Ventilátory a mriežky s fitrom FF/EF018 (10)
Ventilátor s filtrom
FF 018 - 21 m3/h, 230 VVentilátor s filtrem; Volný průtok vzduchu: 21 m3/h; Průtok vzduchu s výstupním filtrem: 16 m3/h; Příkon: 13,0 W
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 80 mA; Stupeň krytí: IP54; Hlučnost: 31 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 97x97mm; Hmotnost: 0,6 Kg
Zástavbová hloubka: 45 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 80 mA; Stupeň krytí: IP54; Hlučnost: 31 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 97x97mm; Hmotnost: 0,6 Kg
Zástavbová hloubka: 45 mm; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01800.0-00
Záruka: 12 m.
Skladom v GHV
skladom 2 ks
60,30 EUR/ks
72,36 EUR s DPH
+-
Ventilátor s filtrom
FF 018 - 55 m3/h, 230 VVentilátor s filtrem; Volný průtok vzduchu: 55 m3/h; Průtok vzduchu s výstupním filtrem: 42 m3/h; Příkon: 15,0 W
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 100 mA; Stupeň krytí: IP54 (s filtrační vložkou IP55); Hlučnost: 40 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 125x125mm; Hmotnost: 1,0 Kg
Zástavbová hloubka: 58 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 100 mA; Stupeň krytí: IP54 (s filtrační vložkou IP55); Hlučnost: 40 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 125x125mm; Hmotnost: 1,0 Kg
Zástavbová hloubka: 58 mm; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01801.0-00
Záruka: 12 m.
Skladom v GHV
skladom 9 ks
69,70 EUR/ks
83,64 EUR s DPH
+-
Ventilátor s filtrom
FF 018 - 102 m3/h, 230 VVentilátor s filtrem; Volný průtok vzduchu: 102 m3/h; Průtok vzduchu s výstupním filtrem: 68 m3/h; Příkon: 15,0 W
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 100 mA; Stupeň krytí: IP54 (s filtrační vložkou IP55); Hlučnost: 39 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,3 Kg
Zástavbová hloubka: 86 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 100 mA; Stupeň krytí: IP54 (s filtrační vložkou IP55); Hlučnost: 39 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,3 Kg
Zástavbová hloubka: 86 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01802.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
81,90 EUR/ks
98,28 EUR s DPH
+-
Ventilátor s filtrom
FF 018 - 200 m3/h, 230 VVentilátor s filtrem; Volný průtok vzduchu: 200 m3/h; Průtok vzduchu s výstupním filtrem: 125 m3/h; Příkon: 45,0 W
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 320 mA; Stupeň krytí: IP54 (s filtrační vložkou IP55); Hlučnost: 52 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,7 Kg
Zástavbová hloubka: 95 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 320 mA; Stupeň krytí: IP54 (s filtrační vložkou IP55); Hlučnost: 52 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,7 Kg
Zástavbová hloubka: 95 mm; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01804.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
128 EUR/ks
153,60 EUR s DPH
+-
Ventilátor s filtrom
FF 018 - 300 m3/h, 230 VVentilátor s filtrem; Volný průtok vzduchu: 300 m3/h; Průtok vzduchu s výstupním filtrem: 230 m3/h; Příkon: 68,0 W
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 400 mA; Stupeň krytí: IP54; Hlučnost: 56 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 250x250mm; Hmotnost: 3,3 Kg
Zástavbová hloubka: 65 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 400 mA; Stupeň krytí: IP54; Hlučnost: 56 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 250x250mm; Hmotnost: 3,3 Kg
Zástavbová hloubka: 65 mm; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01803.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
221 EUR/ks
265,20 EUR s DPH
+-
Ventilátor s filtrom
FF 018 - 550 m3/h, 230 VVentilátor s filtrem; Volný průtok vzduchu: 550 m3/h; Průtok vzduchu s výstupním filtrem: 300 m3/h; Příkon: 64,0 W
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 800 mA; Stupeň krytí: IP54; Hlučnost: 65 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 250x250mm; Hmotnost: 2,7 Kg
Zástavbová hloubka: 107 mm; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G4; Provozní napětí: AC 230 V, 50Hz; Spotřeba proudu: 800 mA; Stupeň krytí: IP54; Hlučnost: 65 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 250x250mm; Hmotnost: 2,7 Kg
Zástavbová hloubka: 107 mm; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01805.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
178,80 EUR/ks
214,56 EUR s DPH
+-

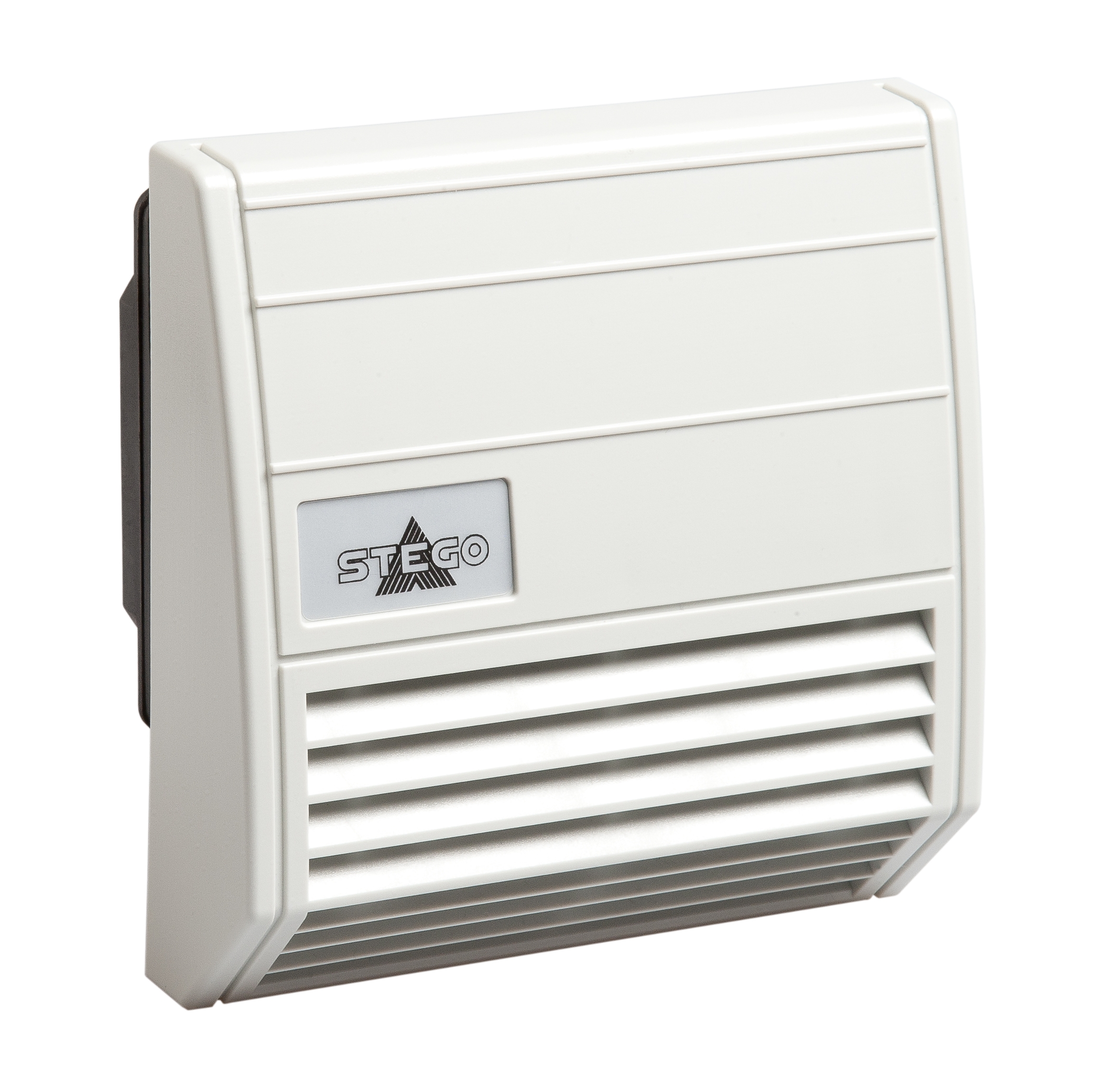

Výstupná mriežka s filtrom
EF 118, 97x97, G4Rozměry: Š 129 x V 134 x H 51 mm; Uchycení pomocí lepícího pásku nebo šrouby; Výřez do panelu: 97x97 mm
Zástavbová hloubka: 16mm; Stupeň krytí: IP54; Hmotnost: 0,3 kg; Barva šedá RAL 7035
Zástavbová hloubka: 16mm; Stupeň krytí: IP54; Hmotnost: 0,3 kg; Barva šedá RAL 7035
OBJ: 11800.0-00
Záruka: 12 m.
Skladom v GHV
skladom 2 ks
14,16 EUR/ks
16,99 EUR s DPH
+-
Výstupná mriežka s filtrom
EF 118, 125x125, G4Rozměry: Š 157 x V 170 x H 56 mm; Uchycení pomocí lepícího pásku nebo šrouby; Provozní teplota: -45 až +70°C
Výřez do panelu: 125x125 mm; Zástavbová hloubka: 16mm; Stupeň krytí: IP54; Barva šedá RAL 7035
Výřez do panelu: 125x125 mm; Zástavbová hloubka: 16mm; Stupeň krytí: IP54; Barva šedá RAL 7035
OBJ: 11801.0-00
Záruka: 12 m.
Skladom v GHV
skladom >10 ks
16,78 EUR/ks
20,14 EUR s DPH
+-
Výstupná mriežka s filtrom
EF 118, 176x176, G4Rozměry: Š 209 x V 226 x H 66 mm; Uchycení pomocí lepícího pásku nebo šrouby; Provozní teplota: -45 až +70°C
Výřez do panelu: 176x176 mm; Zástavbová hloubka: 16mm; Stupeň krytí: IP54; Hmotnost: 0,6 kg; Barva šedá RAL 7035
Výřez do panelu: 176x176 mm; Zástavbová hloubka: 16mm; Stupeň krytí: IP54; Hmotnost: 0,6 kg; Barva šedá RAL 7035
OBJ: 11802.0-00
Záruka: 12 m.
Skladom v GHV
skladom >10 ks
20,16 EUR/ks
24,19 EUR s DPH
+-
Výstupná mriežka s filtrom
EF 118, 250x250, G4Rozměry: Š 284 x V 284 x H 67 mm; Uchycení pomocí lepícího pásku nebo šrouby; Provozní teplota: -45 až +70°C
Výřez do panelu: 250x250 mm; Zástavbová hloubka: 22mm; Stupeň krytí: IP54; Barva šedá RAL 7035
Výřez do panelu: 250x250 mm; Zástavbová hloubka: 22mm; Stupeň krytí: IP54; Barva šedá RAL 7035
OBJ: 11803.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
36,50 EUR/ks
43,80 EUR s DPH
+-
Voliteľné príslušenstvo k Ventilátory a mriežky s fitrom FF/EF018
Náhradné filtračné vložky
FM 086, 89x89, G4Balení: 3 kusy; Filtrační vložka: G4; Rozměry: 89x89 mm
Zjistit více
Zjistit více
OBJ: 08600.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
6,60 EUR/bal
7,92 EUR s DPH
+-
Náhradné filtračné vložky
FM 086, 118x118, G4Balení: 3 kusy; Filtrační vložka: G4; Rozměry: 118x118 mm
Zjistit více
Zjistit více
OBJ: 08601.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
6,78 EUR/bal
8,14 EUR s DPH
+-
Náhradné filtračné vložky
FM 086, 168x168, G4Balení: 3 kusy; Filtrační vložka: G4; Rozměry: 168x168 mm
Zjistit více
Zjistit více
OBJ: 08602.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
8,57 EUR/bal
10,28 EUR s DPH
+-
Náhr. filtračné vložky jemné
FFM 086, 118x118, F5Balení: 3 kusy; Filtrační vložka: F5/M5; Rozměry: 118x118 mm
Zjistit více
Zjistit více
OBJ: 08604.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
6,97 EUR/bal
8,36 EUR s DPH
+-
Náhr. filtračné vložky jemné
FFM 086, 168x168, F5Balení: 3 kusy; Filtrační vložka: F5/M5; Rozměry: 168x168 mm
Zjistit více
Zjistit více
OBJ: 08605.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
8,57 EUR/bal
10,28 EUR s DPH
+-
Náhradné filtračné vložky
FM 086, 247x247, G4Balení: 3 kusy; Filtrační vložka: G4; Rozměry: 247x247
Zjistit více
Zjistit více
OBJ: 08608.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
15,43 EUR/bal
18,52 EUR s DPH
+-
Popis produktu
- Veľmi nízká hlučnosť
- Malá zástavbová hĺbka
- Funkčný design
- Rýchla a jednoduchá inštalácia
- Stupeň krytia IP54/IP55
Prevádzkové vlastnosti
- Samolepiace tesnenie montážneho rámu bráni prachu a vode prenikať do vnútra rozvádzačovej skrine.
- Funkčný tvar vstupného a výstupného filtru veľmi účinne zabraňuje vnikaniu vody a prachu. Výhodou je obmedzenie znečistenia filtračnej vložky špinou a prodĺženie doby medzi ich výmenami.
- Tvar mriežky zaisťuje nízku prevadzkovú hlučnosť.
- Funkčná a moderná konštrukcia umožňuje časovo úspornú montáž a údržbu.
- Vysoko odolný plast.
Montáž a údržba
Ventilátory a mriežky STEGO je možné ľahko pripojiť a nainštalovať z vonkajšiej strany skrine.
- Vyrežeme otvor do steny skrine. Šablóna pre výrez otvoru je súčasťou dodávky. Hrany otvoru dôkladne očistite od špiny, pilin a mastnoty.
- Odstránte ochranú fóliu zo samolepiaceho tesnenia na montážnom ráme. Vložte montážny rám do otvoru a pritisknite ho. Rám zostane trvalo uchytený na skrini.
- Ventilátor pripojíte pomocou bezskrutkových svoriek k napájaciemu napätiu a zasuniete ho do rámu. Upevnite ho pomocou skrutiek.
- Filtračnú vložku vložte do krytu a kryt zatlačte do rámu, tím je inštalácia dokončena.
Čistenie a výmena filtračnej vložky je jednoduchá a rychlá. Zložte kryt filtru, vymente filtračnú vložku a zaklapnite späť. Montáž a výmenu môže jednoducho uskutočniť z vonkajšiej strany jedna osoba, bez potreby náradia.
Rozšírené informácie
Všeobecné technické údaje
| Axiálny ventilátor | Guličkové ložiská, kostra hliníková, rotor plastový. Životnosť min. 50 000 h pri 25 °C a 65 % RV |
|---|---|
| Prevádzkové napätie | 230 V AC, 50 Hz |
| Kryt ventilátora a výstup. mriežky | Svetlo šedý plast (RAL 7035) podľa UL94 V-0 |
| Upevnenie rámu mriežky | Obojstrannou lepiacou páskou pre uchytenie z vonkajšej strany skríne alebo taktiež skrutkami, ak to vyžadují prevádzkové podmienky. Montážna šablóna pre výrez a vŕtanie otvorov je súčasťou dodávky |
| Filtračná vložka | G4 podľa DIN EN 779, stupeň filtrácie 94 % |
| Materiál filtračných vložiek | Syntetické vlákno progresivnej konštrukcie, tepelná odolnosť do 100 °C; samozhášavosť trieda F1; odolnosť proti vlhkosti do 100 % relativnej vlhkosti. Je možné opakovane používať - možno prať alebo vysávať. |
| Prevádzková/skladovacia teplota | -45 až +70 °C |
| Stupeň krytia | IP54 - štandardný s filtračnou vložkou G4 |
| Trieda ochrany | I (uzemnením) |
| Schválenie | UL File No. E234324 |
| Príslušenstvo | Náhradné filtračné vložky typu G3, G4, F5 (pre požiadavku na IP55) |
Technické a objednacie údaje ventilátorov
| Objednacie číslo |
Voľný prietok vzduchu |
Prietok vzduchu s filtrom |
Spotreba prúdu |
Príkon | Hlučnosť | Zástavná hĺbka |
Výrez do panelu |
|---|---|---|---|---|---|---|---|
| 01800.0-00 | 21 m3/h | 16 m3/h | 80 mA | 13 W | 31 dB (A) | 45 mm | 97 x 97 mm |
| 01801.0-00 | 55 m3/h | 42 m3/h | 100 mA | 15 W | 40 dB(A) | 58 mm | 125 x 125 mm |
| 01802.0-00 | 102 m3/h | 102 m3/h | 100 mA | 15 W | 39 dB (A) | 86 mm | 176 x 176 mm |
| 01803.0-00 | 300 m3/h | 230 m3/h | 400 mA | 60 W | 53 dB(A) | 65 mm | 250 x 250 mm |
| 01804.0-00 | 200 m3/h | 125 m3/h | 320 mA | 45 W | 52 dB(A) | 95 mm | 176 x 176 mm |
| 01805.0-00 | 550 m3/h | 300 m3/h | 300 mA | 64 W | 65 dB(A) | 107 mm | 250 x 250 mm |
| (ventilátor FF 018 sa skladá zo samostatného ventilátoru a plastovej mriežky) | |||||||
Objednacie a rozmerové údaje výstupných mriežok
| Objednacie číslo |
Výrez do skrine |
Šířka | Výška | hrúbka vonkajšej časti mriežky |
Zástavná hĺbka |
Hmotnosť | Pre ventilátory |
|---|---|---|---|---|---|---|---|
| 11800.0-00 | 97 x 97 mm | 129 mm | 134 mm | 35 mm | 16 mm | 0,3 kg | 01800.0-00 |
| 11801.0-00 | 125 x 125 mm | 157 mm | 170 mm | 40 mm | 16 mm | 0,4 kg | 01801.0-00 |
| 11802.0-00 | 176 x 176 mm | 209 mm | 226 mm | 50 mm | 16 mm | 0,6 kg | 01802.0-00 01804.0-00 |
| 11803.0-00 | 250 x 250 mm | 284 mm | 284 mm | 45 mm | 22 mm | 1,0 kg | 01803.0-00 01805.0-00 |
| (samostatná plastová mriežka) | |||||||
Články a informácie
Súvisiace produkty
Varianty: 2
Termo-hygrostat ETF 012Elektronický termo-hygrostat je určený na monitorovanie teploty a relatívnej vlhkosti. V ovládacích prvkoch sú vstavané LED diódy, ktoré indikujú funkciu pripojeného zariadenia.
Varianty: 2
Dvojitý termostat FTD 011Dva termostaty v jednom puzdre s pevne nastavenými teplotami. Obsahuje rozpínací i spínací kontakt.
Varianty: 3
Termostat FTS 011Termostat s pevne nastavenou teplotou a so spínacím kontaktom pre reguláciu ventilátorov, výmenníkov tepla, chladiacich zariadení alebo spínanie signalizačných zariadení pri prekročení teplotnej limity.
Varianty: 3
Mechanický termostat FZK 011Mechanický termostat s možnosťou zapojenia spätnej teplotnej väzby pre zníženie hysterézie spínania. Môže spínať ako induktívnu, tak aj odporovú záťaž.
Varianty: 5
Termostat KTS 111Nastavitelný termostat se spínacím kontaktem určený pro spínání ventilátoru v okamžiku, kdy teplota uvnitř rozváděčové skříně přesáhne nastavenou hodnotu.
Varianty: 17
Ventilátory FPIVentilátory nasávajú vzduch do vnútorného priestoru skrine, čím ju efektívne ochladzujú a vytvárajú pretlak vo vnútri skrini.
Prietok vzduchu od 19 do 624 m3/h.
Stupeň krytia IP54, (IP56).
Napájenie: 230 VAC, 48 VDC, 24 VDC
Varianty: 6
Séria CSF 060Tepelný výkon: 50, 100 a 150 W
Polovodičové výhrevné teleso so vstavaným termostatom
a ochranným krytom proti popáleniu.
Max. rozmery: 150×60×90 mm
Napätie: 120-240 V AC
Varianty: 5
Termo-hygrostat ETF 012 s externým senzoromElektronický termo-hygrostat je určený pre reguláciu teploty a relatívnej vlhkosti nezávisle na sebe. Termo-hygrostat má pripojený externý senzor s dĺžkou káblu 1 alebo 2m pre snímanie vlhkosti a teploty.
Varianty: 2
Elektronický termostat ETR 011Na riadenie výhrevných telies a chladiacich zariadení, ventilátorov alebo signalizačných zariadení.
Varianty: 5
Těsnící kryt ventilaceKryt ventilácie je určený k ventilátorom s filtrom alebo mriežkam na zvýšenie ich krytia na IP56. Slúži ako ochrana pred nepriaznivými klimatickými podmienkami.
Termostat STS 011
Nastaviteľný termostat so spínacím kontaktom určený na spínanie ventilátorov v momente, kedy teploty vo vnútri rozvádzača presiahne nastavenú teplotu.
Varianty: 17
Ventilátory FPOVentilátory vyháňajú vzduch von z vnútorného priestoru skrine, čím ju efektívne ochladzujú a vytvárajú podtlak vo vnútri skrini.
Prietok vzduchu od 24 do 1010 m3/h.
Stupeň krytia IP54, (IP56).
Napájenie: 230 VAC, 48 VDC, 24 VDC
Varianty: 8
Dvojitý termostat ZR 011Dvojitý termostat obsahuje dva nezávislé termostaty v jednom puzdre. Termostat spínací i rozpínací.
Mohlo by vás zaujímať
Podujatia
15.05.2024
Odborné školenie organizované v spolupráci so spoločnosťami Eaton Elektrotechnika s.r.o., GHV Trading, spol. s r.o. a Zeppelin CZ s.r.o.Odborné školenie je zamerané na poskytnutie komplexných informácií...
Akčné produkty
01.03.2024 - 30.08.2024
* Analyzátory kvality siete C.A 8345, C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma* Testery izolácie 5000 V C.A 6505 a...
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke.
Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...
Novinky
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...
Odborné články
25.04.2024
Monitoring izolačného stavu IT sietí fotovoltaických elektrární s výkonom nad 1 MW je vo svete elektrickej bezpečnosti špecifická disciplína. Hlavným dôvodom je veľký rozsah inštalácie tvorenej striedačmi,...
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
