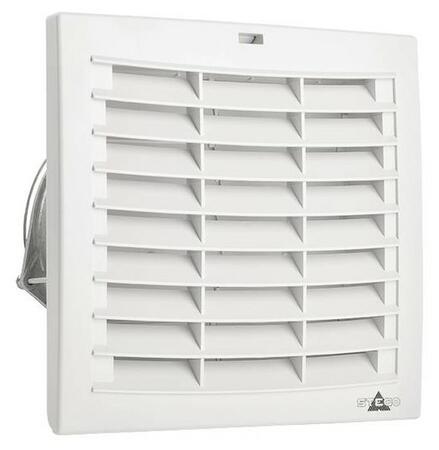

Ventilátory FPO smer prúdenia vzduchu von
Ventilátory vyháňajú vzduch von z vnútorného priestoru skrine, čím ju efektívne ochladzujú a vytvárajú podtlak vo vnútri skrini.
Prietok vzduchu od 24 do 1010 m3/h.
Stupeň krytia IP54, (IP56).
Napájenie: 230 VAC, 48 VDC, 24 VDC
Cena od 16,05 EUR
od 19,26 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (17)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu Ventilátory FPO smer prúdenia vzduchu von (17)

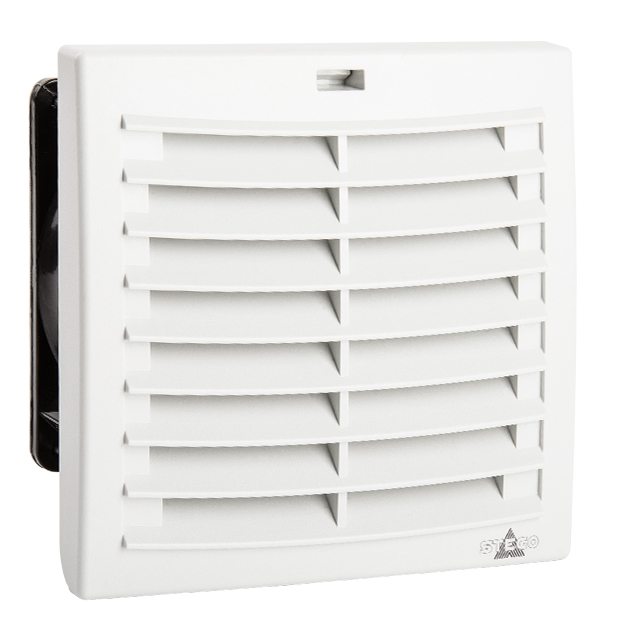

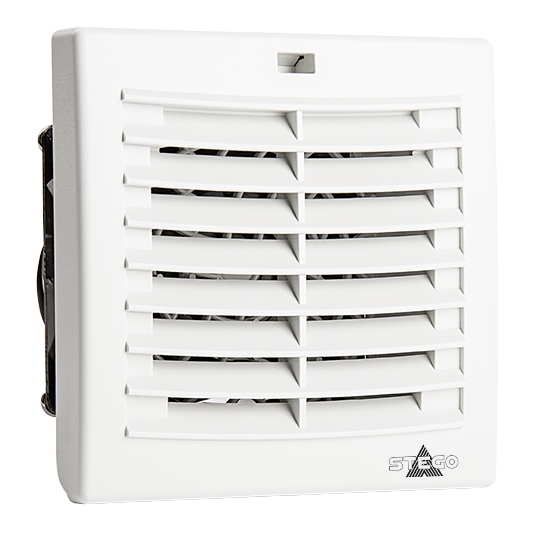

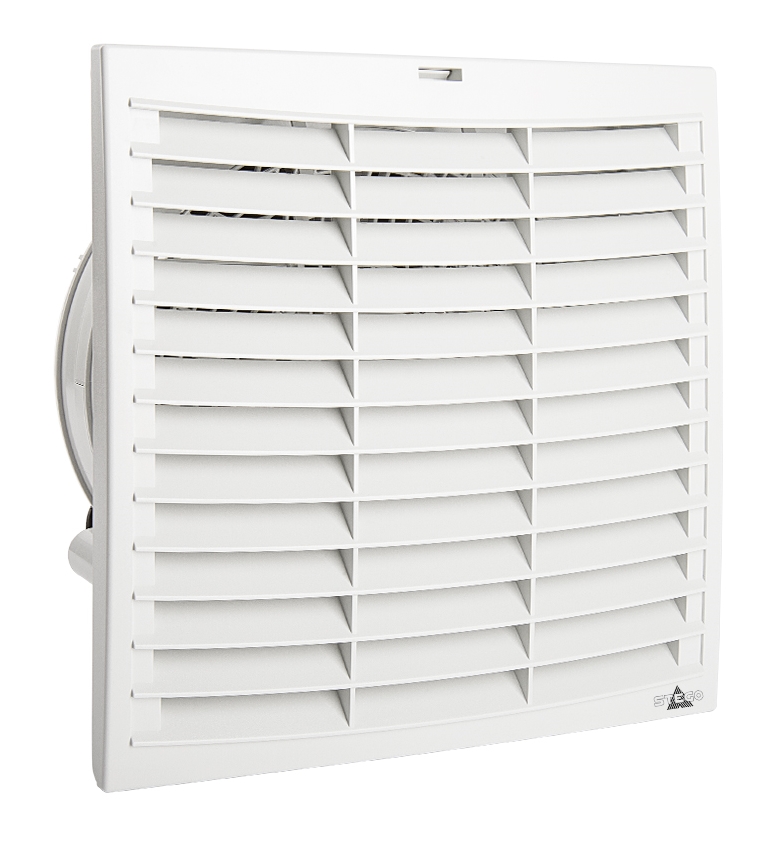

Ventilátor s klapkami
FPO 018 - 24 m3/h, klapky, 230 VVentilátor s filtrem plus; Volný průtok vzduchu: 24 m3/h; Průtok vzduchu s výstupním filtrem: 15 m3/h; Příkon: 12 W
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu: 115 mA; Stupeň krytí: IP54; Hlučnost: 38 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 92x92mm; Hmotnost: 0,6 Kg
Zástavbová hloubka: 72 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu: 115 mA; Stupeň krytí: IP54; Hlučnost: 38 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 92x92mm; Hmotnost: 0,6 Kg
Zástavbová hloubka: 72 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01880.0-00
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
52,10 EUR/ks
62,52 EUR s DPH
+-
Ventilátor s klapkami
FPO 018 - 33 m3/h, klapky, 48 VDCVentilátor s filtrem plus - DC; Volný průtok vzduchu: 33 m3/h; Průtok vzduchu s výstupním filtrem: 18 m3/h; Příkon: 3,0 W
Filtrační vložka: G3; Provozní napětí: DC 48 V; Spotřeba proudu: 63 mA; Stupeň krytí: IP54; Hlučnost: 49 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 92x92mm; Hmotnost: 0,3 Kg
Zástavbová hloubka: 66 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: DC 48 V; Spotřeba proudu: 63 mA; Stupeň krytí: IP54; Hlučnost: 49 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 92x92mm; Hmotnost: 0,3 Kg
Zástavbová hloubka: 66 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01880.1-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
66,60 EUR/ks
79,92 EUR s DPH
+-
Ventilátor s klapkami
FPO 018 - 31 m3/h, klapky, 24 VDCVentilátor s filtrem plus - DC; Volný průtok vzduchu: 31 m3/h; Průtok vzduchu s výstupním filtrem: 17 m3/h; Příkon: 2,7 W
Filtrační vložka: G3; Provozní napětí: DC 24 V; Spotřeba proudu: 113 mA; Stupeň krytí: IP54; Hlučnost: 48 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 92x92mm; Hmotnost: 0,3 Kg
Zástavbová hloubka: 66 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: DC 24 V; Spotřeba proudu: 113 mA; Stupeň krytí: IP54; Hlučnost: 48 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 92x92mm; Hmotnost: 0,3 Kg
Zástavbová hloubka: 66 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01880.2-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
65,10 EUR/ks
78,12 EUR s DPH
+-

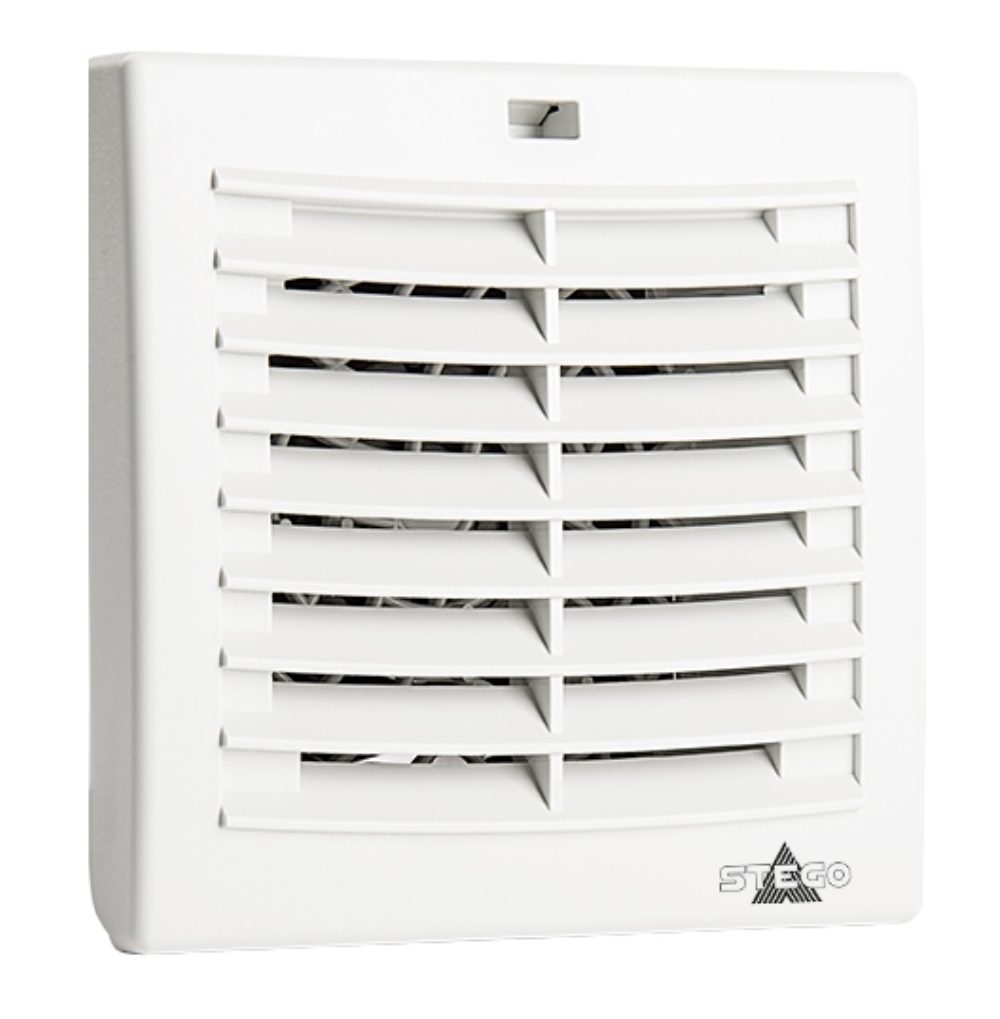

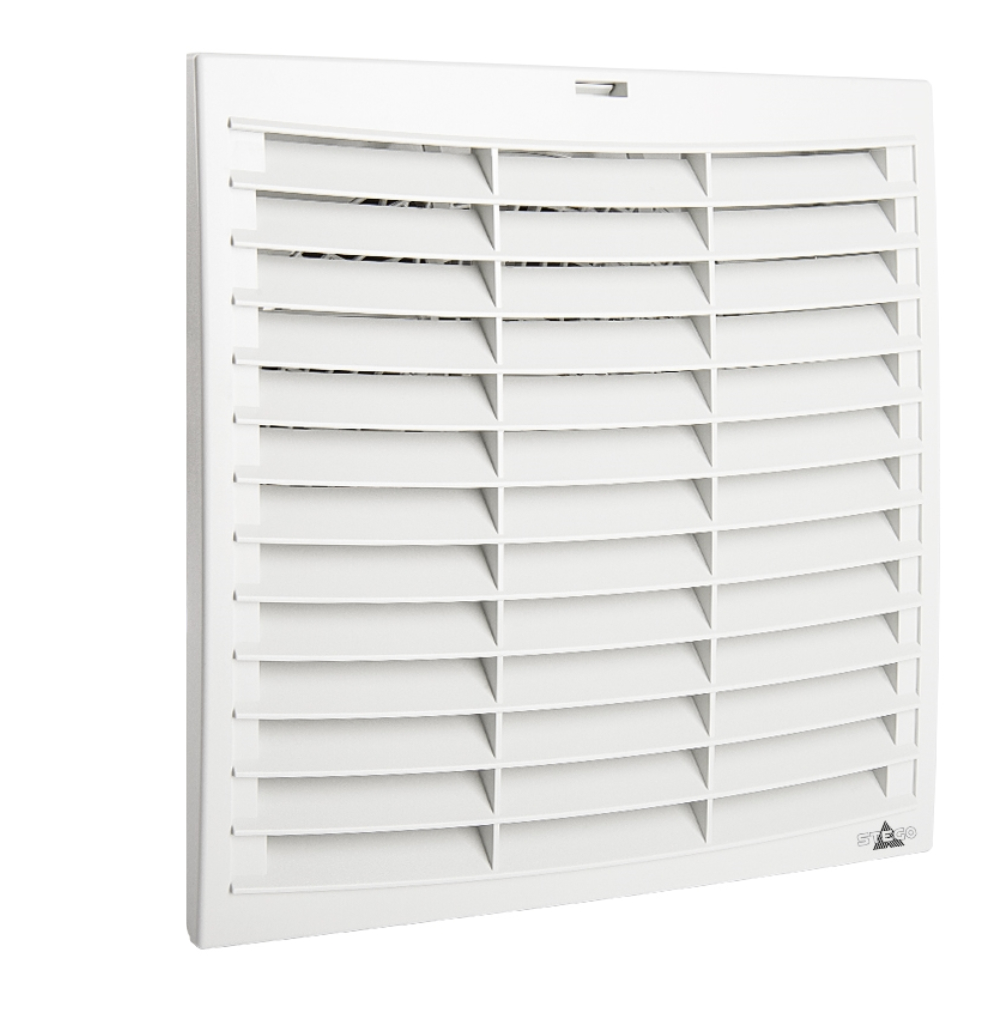

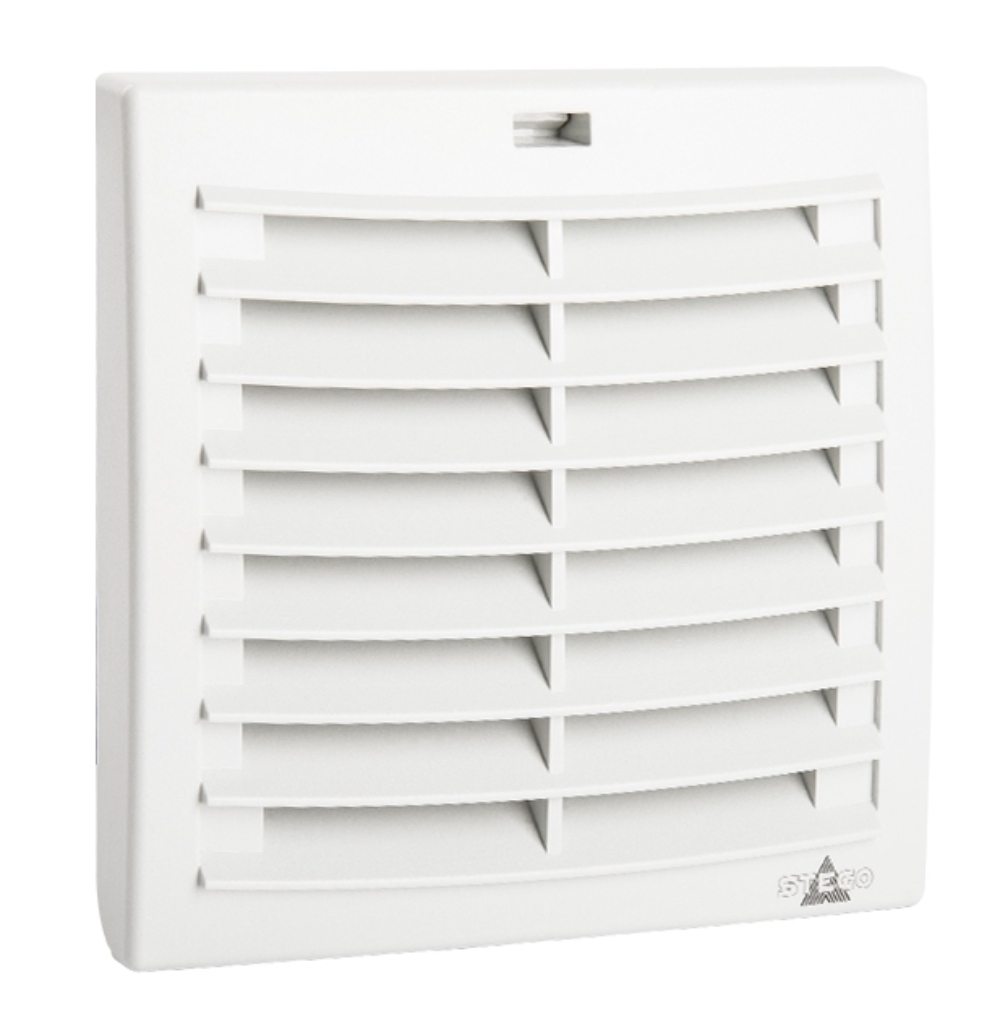

Vstupná mriežka s filtrom
FPO 118, 92x92, G3Rozměry: Š 120 x V 120 x H 44 mm; Uchycení: 4 vestavěné rohatkové mechanismy; Výřez do panelu: 92x92 mm
Zástavbová hloubka: 22 mm; Stupeň krytí: IP54; Hmotnost: 0,2 kg; Barva: světle šedá
Zástavbová hloubka: 22 mm; Stupeň krytí: IP54; Hmotnost: 0,2 kg; Barva: světle šedá
OBJ: 11880.0-30
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
16,05 EUR/ks
19,26 EUR s DPH
+-
Ventilátor s klapkami
FPO 018 - 97 m3/h, klapky, 230 VVentilátor s filtrem plus; Volný průtok vzduchu: 97 m3/h; Průtok vzduchu s výstupním filtrem: 47 m3/h; Příkon: 19 W
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu: 120 mA; Stupeň krytí: IP54; Hlučnost: 49 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 124x124mm; Hmotnost: 0,9 Kg
Zástavbová hloubka: 79 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu: 120 mA; Stupeň krytí: IP54; Hlučnost: 49 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 124x124mm; Hmotnost: 0,9 Kg
Zástavbová hloubka: 79 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01881.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
54,80 EUR/ks
65,76 EUR s DPH
+-
Ventilátor s klapkami
FPO 018 - 125 m3/h, klapky, 48 VDCVentilátor s filtrem plus - DC; Volný průtok vzduchu: 125 m3/h; Průtok vzduchu s výstupním filtrem: 63 m3/h; Příkon: 4,2 W
Filtrační vložka: G3; Provozní napětí: DC 48 V; Spotřeba proudu: 88 mA; Stupeň krytí: IP54; Hlučnost: 50 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 124x124mm; Hmotnost: 0,5 Kg
Zástavbová hloubka: 79 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: DC 48 V; Spotřeba proudu: 88 mA; Stupeň krytí: IP54; Hlučnost: 50 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 124x124mm; Hmotnost: 0,5 Kg
Zástavbová hloubka: 79 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01881.1-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
72,80 EUR/ks
87,36 EUR s DPH
+-
Ventilátor s klapkami
FPO 018 - 118 m3/h, klapky, 24 VDCVentilátor s filtrem plus - DC; Volný průtok vzduchu: 118 m3/h; Průtok vzduchu s výstupním filtrem: 63 m3/h; Příkon: 4,1 W
Filtrační vložka: G3; Provozní napětí: DC 24 V; Spotřeba proudu: 171 mA; Stupeň krytí: IP54; Hlučnost: 56 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 124x124mm; Hmotnost: 0,5 Kg
Zástavbová hloubka: 79 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: DC 24 V; Spotřeba proudu: 171 mA; Stupeň krytí: IP54; Hlučnost: 56 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 124x124mm; Hmotnost: 0,5 Kg
Zástavbová hloubka: 79 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01881.2-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
70,10 EUR/ks
84,12 EUR s DPH
+-
Vstupná mriežka s filtrom
FPO 118, 124x124, G3Rozměry: Š 152 x V 152 x H 47 mm; Uchycení: 4 vestavěné rohatkové mechanismy; Výřez do panelu: 124x124 mm
Zástavbová hloubka: 22 mm; Stupeň krytí: IP54; Hmotnost: 0,2 kg; Barva: světle šedá
Zástavbová hloubka: 22 mm; Stupeň krytí: IP54; Hmotnost: 0,2 kg; Barva: světle šedá
OBJ: 11881.0-30
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
18,34 EUR/ks
22,01 EUR s DPH
+-

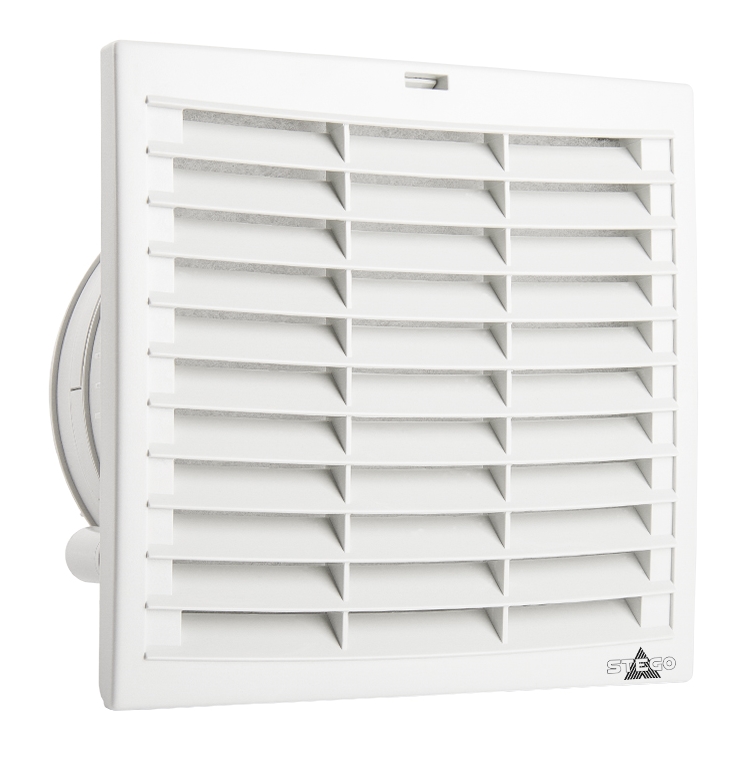

Ventilátor s klapkami
FPO 018 - 263 m3/h, klapky, 230 VVentilátor s filtrem plus; Volný průtok vzduchu: 263 m3/h; Průtok vzduchu s výstupním filtrem: 137 m3/h; Příkon: 45 W
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu (50/60Hz): 310/250 mA; Stupeň krytí: IP54; Hlučnost: 56 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,6 Kg
Zástavbová hloubka: 117 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu (50/60Hz): 310/250 mA; Stupeň krytí: IP54; Hlučnost: 56 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,6 Kg
Zástavbová hloubka: 117 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01882.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
99,50 EUR/ks
119,40 EUR s DPH
+-
Ventilátor s klapkami
FPO 018 - 277 m3/h, klapky, 48 VDCVentilátor s filtrem plus - DC; Volný průtok vzduchu: 277 m3/h; Průtok vzduchu s výstupním filtrem: 146 m3/h; Příkon: 12,0 W
Filtrační vložka: G3; Provozní napětí: DC 48 V; Spotřeba proudu: 250 mA; Stupeň krytí: IP54; Hlučnost: 63 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,5 Kg
Zástavbová hloubka: 117 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: DC 48 V; Spotřeba proudu: 250 mA; Stupeň krytí: IP54; Hlučnost: 63 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,5 Kg
Zástavbová hloubka: 117 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01882.1-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
163,70 EUR/ks
196,44 EUR s DPH
+-
Ventilátor s klapkami
FPO 018 - 269 m3/h, klapky, 24 VDCVentilátor s filtrem plus - DC; Volný průtok vzduchu: 269 m3/h; Průtok vzduchu s výstupním filtrem: 141 m3/h; Příkon: 12,0 W
Filtrační vložka: G3; Provozní napětí: DC 24 V; Spotřeba proudu: 500 mA; Stupeň krytí: IP54; Hlučnost: 63 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,5 Kg
Zástavbová hloubka: 117 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: DC 24 V; Spotřeba proudu: 500 mA; Stupeň krytí: IP54; Hlučnost: 63 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 176x176mm; Hmotnost: 1,5 Kg
Zástavbová hloubka: 117 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01882.2-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
166,90 EUR/ks
200,28 EUR s DPH
+-
Vstupná mriežka s filtrom
FPO 118, 176x176, G3Rozměry: Š 215 x V 215 x H 50 mm; Uchycení: 4 vestavěné rohatkové mechanismy; Výřez do panelu: 176x176 mm
Zástavbová hloubka: 25 mm; Stupeň krytí: IP54; Hmotnost: 0,4 kg; Barva: světle šedá
Zástavbová hloubka: 25 mm; Stupeň krytí: IP54; Hmotnost: 0,4 kg; Barva: světle šedá
OBJ: 11882.0-30
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
21,43 EUR/ks
25,72 EUR s DPH
+-
Ventilátor s klapkami
FPO 018 - 536 m3/h, klapky, 230 VVentilátor s filtrem plus; Volný průtok vzduchu: 536 m3/h; Průtok vzduchu s výstupním filtrem: 281 m3/h; Příkon: 64 W
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu (50/60Hz): 300/340 mA; Stupeň krytí: IP54; Hlučnost: 65 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 223x223mm; Hmotnost: 2,4 Kg
Zástavbová hloubka: 147 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu (50/60Hz): 300/340 mA; Stupeň krytí: IP54; Hlučnost: 65 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 223x223mm; Hmotnost: 2,4 Kg
Zástavbová hloubka: 147 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01883.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
138,60 EUR/ks
166,32 EUR s DPH
+-
Vstupná mriežka s filtrom
FPO 118, 223x223, G3Rozměry: Š 257 x V 257 x H 51 mm; Uchycení: 4 vestavěné rohatkové mechanismy; Výřez do panelu: 223x223 mm
Zástavbová hloubka: 25 mm; Stupeň krytí: IP54; Hmotnost: 0,5 kg; Barva: světle šedá
Zástavbová hloubka: 25 mm; Stupeň krytí: IP54; Hmotnost: 0,5 kg; Barva: světle šedá
OBJ: 11883.0-30
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
26,44 EUR/ks
31,73 EUR s DPH
+-

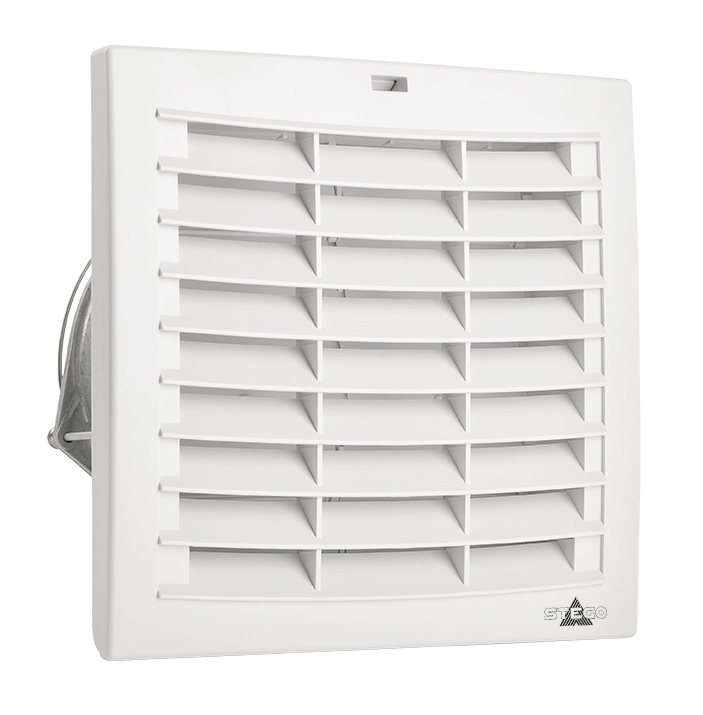

Ventilátor s klapkami
FPO 018 - 727 m3/h, klapky, 230 VVentilátor s filtrem plus; Volný průtok vzduchu: 727 m3/h; Průtok vzduchu s výstupním filtrem: 413 m3/h; Příkon: 95 W
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu (50/60Hz): 400/480 mA; Stupeň krytí: IP54; Hlučnost: 63 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 291x291mm; Hmotnost: 3,2 Kg
Zástavbová hloubka: 160 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu (50/60Hz): 400/480 mA; Stupeň krytí: IP54; Hlučnost: 63 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 291x291mm; Hmotnost: 3,2 Kg
Zástavbová hloubka: 160 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E187294, EAC a VDE.
OBJ: 01884.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
182,20 EUR/ks
218,64 EUR s DPH
+-

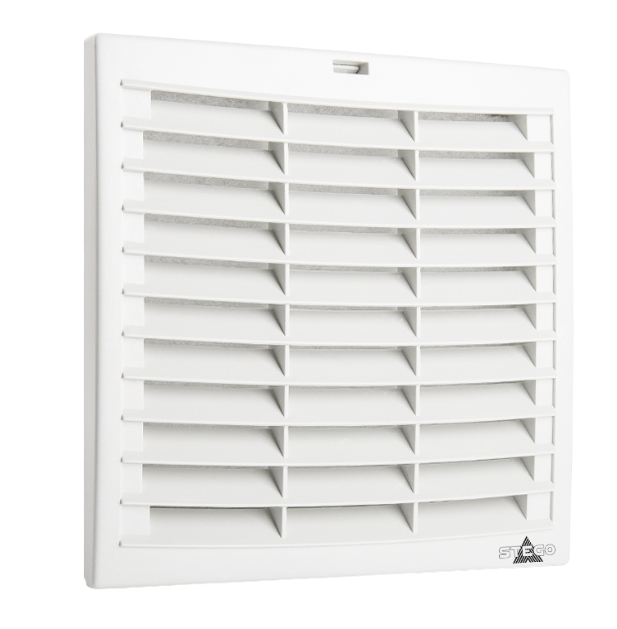

Vstupná mriežka s filtrom
FPO 118, 291x291, G3Rozměry: Š 322 x V 322 x H 54 mm; Uchycení: 4 vestavěné rohatkové mechanismy; Výřez do panelu: 291x291 mm
Zástavbová hloubka: 25 mm; Stupeň krytí: IP54; Hmotnost: 0,8 kg; Barva: světle šedá
Zástavbová hloubka: 25 mm; Stupeň krytí: IP54; Hmotnost: 0,8 kg; Barva: světle šedá
OBJ: 11884.0-30
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
43,30 EUR/ks
51,96 EUR s DPH
+-
Ventilátor s klapkami
FPO 018 - 1010 m3/h, klapky, 230 VVentilátor s filtrem plus; Volný průtok vzduchu: 1010 m3/h; Průtok vzduchu s výstupním filtrem: 599 m3/h; Příkon: 140 W
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu (50/60Hz): 550/700 mA; Stupeň krytí: IP54; Hlučnost: 70 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 291x291mm; Hmotnost: 3,4 Kg
Zástavbová hloubka: 160 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E234324, EAC a VDE.
Filtrační vložka: G3; Provozní napětí: AC 230 V, 50/60Hz; Spotřeba proudu (50/60Hz): 550/700 mA; Stupeň krytí: IP54; Hlučnost: 70 dB(A)
Materiál: Plast odolný UV záření dle UL746C; Barva: světle šedá; Výřez: 291x291mm; Hmotnost: 3,4 Kg
Zástavbová hloubka: 160 mm; Výstup vzduchu přes vzduchové klapky; Schválení: UL File No. E234324, EAC a VDE.
OBJ: 01884.0-01
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
209,40 EUR/ks
251,28 EUR s DPH
+-
Voliteľné príslušenstvo k Ventilátory FPO smer prúdenia vzduchu von
Náhradné filtračné vložky
FM 086, 118x118, G3Balení: 5 kusů; Filtrační třída: G3 dle DIN EN 779; Střední stupeň očištění: 84%.
OBJ: 08634.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
9,31 EUR/bal
11,17 EUR s DPH
+-
Náhradné filtračné vložky
FM 086, 168x168, G3Balení: 5 kusů; Filtrační třída: G3 dle DIN EN 779; Střední stupeň očištění: 84%.
OBJ: 08635.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
12,25 EUR/bal
14,70 EUR s DPH
+-
Náhradné filtračné vložky
FM 086, 215x215, G3Balení: 5 kusů; Filtrační třída: G3 dle DIN EN 779; Střední stupeň očištění: 84%.
OBJ: 08636.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
16,07 EUR/bal
19,28 EUR s DPH
+-
Náhradné filtračné vložky
FM 086, 283x283, G3Balení: 5 kusů; Filtrační třída: G3 dle DIN EN 779; Střední stupeň očištění: 84%.
OBJ: 08637.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
21,12 EUR/bal
25,34 EUR s DPH
+-
Náhradné filtračné vložky
FM 086, 84x84, G3Balení: 5 kusů; Třída: G3 dle DIN EN 779; Střední stupeň očištění: 84%.
OBJ: 08633.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
7,08 EUR/bal
8,50 EUR s DPH
+-
Popis produktu
Ventilátory s filtrom sú používané k zaisteniu optimálnej klímy v interiérových rozvádzačových skriniach s elektrickými / elektronickými súčiastkami. Vnútorná teplota rozvádzača je znižovaná výmenou teplého vzduchu za chladnejší vonkajší. Nasatím vonkajšieho vzduchu do skrine rozvádzača vzniká prúd vzduchu, ktorý zabraňuje vzniku teplých miest v skrini a vyháňa teplý vzduch zo skrine, čím je zaistená ochrana elektronických a elektrických zariadení pred prehriatím.
Prevádzková technológia
Séria Ventilátorov s filtrom Plus využíva novú technológiu pre prúdenie vzduchu. Namiesto štandardnej textilnej rohože sú na výstupe použité vzduchové klapky, ktoré umožňujú dosahovať vyššieho stupňa prúdenia vzduchu a tým aj efektívnejšieho chladenia. Taktiež bol vylepšený systém pre uchytenie a montáž mriežky do panelu skrine. Nový mechanizmus "rohatka" umožňuje rýchlu a jednoduchú montáž so zabezpečením vysokej stability a tesnosti mriežky.

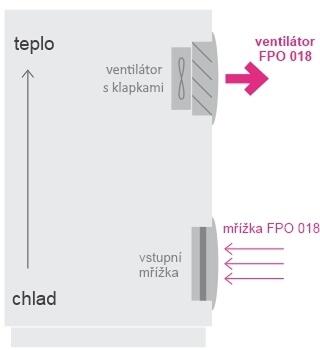

V závislosti na aplikácií existujú dva ventilačné systémy, ktoré sú k dispozícií - systém FPO s vysávaním vzduchu zo skrine alebo systém FPI s vháňaním vzduchu do skrine.
 |
Rozvádzačová skriňa so systémom FPO Ventilátor so vzduchovými klapkami je umiestnený v hornej časti rozvádzača a vysáva efektívne teplý vzduch z hornej časti skrini von. Pokiaľ ventilátor nepracuje sú klapky uzavrené a bránia prístupu nečistôt dovnútra skrine. V dolnej časti je potom umiestená vstupná mriežka s filtračnou rohožou, ktorá zachytí prach a nečistoty z nasávaného vonkajšieho vzduchu.
|
Rozšírené informácie
Všeobecné technické údaje
| Axiálny ventilátor s guličkovými ložiskami |
Životnosť L10 pri +40 °C (+140 °F): min. 50.000 h, rám ventilátoru hliníkový, rotor kovový. |
|---|---|
| Pripojenie | 2 lanka, 300 mm. |
| Napájení ventilátoru | 230 V AC, 50/60 Hz 48 V DC 24 V DC (na dotaz: 115 V AC, 50/60 Hz a 12 V DC) |
| Teleso, kryt, klapky | Plast podľa UL94 V-0, svetlošedý, UV žiarenie podľa UL 746C (f1) |
| Upevnenie rámu mriežky | 4 vstavané rohatkové mechanizmy pre montáž (6 zárezov pre hrúbku steny 1- 4 mm). Doplnkové použitie skrutiek v prípade potreby možné (1). |
| Filtračná vložka | G3 podľa DIN EN 779, stupeň filtrácie 84 % |
| Materiál filtračných vložiek | Syntetické vlákno progresívnej konštrukcie, tepelná odolnosť do 100 °C; samohasivá trieda F1; odolnosť proti vlhkosti do 100 % relatívnej vlhkosti. Dá sa opakovane používať - možno prať alebo vysávať. |
| Skladovacia teplota | od -40 do +70 °C (-40 do 158 °F) |
| Stupeň krytia | IP54 - štandardný s filtračnou vložkou G3 IP56 - pri použití ventilačného krytu |
| Trieda ochrany | I (zemnením) |
| Schválenie | VDE, UL File No. E234324, EAC |
| (1) značky pre vyvŕtanie otvorov pre skrutky sú na rámčeku | |
Technické a objednávacie údaje ventilátorov FP0 018
| Objed. číslo |
Voľný prietok vzduchu |
Prietok vzduchu s filtrom |
Napájacie napätie |
Spotreba prúdu |
Príkon | Hlučnosť | Záložná hĺbka |
Výrez do panelu |
|---|---|---|---|---|---|---|---|---|
| 01880.0-00 | 24 m3/h | 15 m3/h | 230 V AC | 70 mA | 12 W | 38 dB (A) | 72 mm | 92 x 92 mm |
| 01880.1-00 | 33 m3/h | 18 m3/h | 48 V DC | 63 mA | 3,0 W | 49 dB (A) | 66 mm | 92 x 92 mm |
| 01880.2-00 | 31 m3/h | 17 m3/h | 24 V DC | 113 mA | 2,7 W | 48 dB (A) | 66 mm | 92 x 92 mm |
| 01881.0-00 | 97 m3/h | 47 m3/h | 230 V AC | 120 mA | 19 W | 49 dB(A) | 66 mm | 124 x 124 mm |
| 01881.1-00 | 125 m3/h | 63 m3/h | 48 V DC | 88 mA | 4,2 W | 50 dB(A) | 79 mm | 124 x 124 mm |
| 01881.2-00 | 118 m3/h | 63 m3/h | 24 V DC | 171 mA | 4,1 W | 56 dB(A) | 79 mm | 124 x 124 mm |
| 01882.0-00 | 263 m3/h | 137 m3/h | 230 V AC | 310/250 mA | 45 W | 56 dB(A) | 117 mm | 176 x 176 mm |
| 01882.1-00 | 277 m3/h | 146 m3/h | 48 V DC | 250 mA | 12 W | 63 dB(A) | 117 mm | 176 x 176 mm |
| 01882.2-00 | 269 m3/h | 141 m3/h | 24 V DC | 500 mA | 12 W | 63 dB(A) | 117 mm | 176 x 176 mm |
| 01883.0-00 | 536 m3/h | 281 m3/h | 230 V AC | 300/340 mA | 64 W | 65 dB(A) | 147 mm | 223 x 223 mm |
| 01884.0-00 | 727 m3/h | 413 m3/h | 230 V AC | 400/480 mA | 95 W | 63 dB(A) | 160 mm | 291 x 291 mm |
| (ventilátor FPO 018 sa skladá zo samostatného ventilátoru a plastovej mriežky) | ||||||||
Objednávacie a rozmerové údaje vstupných mriežok FP0 118
| Objed. číslo |
Výrez do skrine |
Š x V | Hrúbka vonkajšej časti mriežky |
Záložná hĺbka |
Hmotnosť | Pre ventilátory |
|---|---|---|---|---|---|---|
| 11880.0-30 | 92 x 92 mm | 120 mm | 22 mm | 22 mm | 0,2 kg | 01880.0-00 |
| 11881.0-30 | 124 x 124 mm | 152 mm | 25 mm | 22 mm | 0,2 kg | 01881.0-00 |
| 11882.0-30 | 176 x 176 mm | 215 mm | 25 mm | 25 mm | 0,4 kg | 01882.0-00 |
| 11883.0-30 | 223 x 223 mm | 257 mm | 25 mm | 26 mm | 0,5 kg | 01883.0-00 |
| 11884.0-30 | 291 x 291 mm | 322 mm | 25 mm | 29 mm | 0,8 kg | 01884.0-00 |
| (samostatná plastová mriežka) | ||||||
Objednávacie a rozmerové údaje náhradných filtrov FM 086
| Objed. číslo |
Rozmer Š x V |
Typ filtru | Stredný stupeň očistenia |
Balenie | Pre vstupné mriežky |
|---|---|---|---|---|---|
| 08633.0-00 | 84 x 84 mm | G3 dle DIN EN 779 | 84 % | 5 kusů | 11880.0-30 |
| 08634.0-00 | 118 x 118 mm | G3 dle DIN EN 779 | 84 % | 5 kusů | 11881.0-30 |
| 08635.0-00 | 168 x 168 mm | G3 dle DIN EN 779 | 84 % | 5 kusů | 11882.0-30 |
| 08636.0-00 | 215 x 215 mm | G3 dle DIN EN 779 | 84 % | 5 kusů | 11883.0-30 |
| 08637.0-00 | 283 x 283 mm | G3 dle DIN EN 779 | 84 % | 5 kusů | 11884.0-30 |
Videa
Ventilátory s filtrom Plus
(YouTube, 16.11.2015)
Súvisiace produkty
Varianty: 5
Termostat KTS 111KTS 111 - Termostat se spínacím kontaktem NONastavitelný termostat se spínacím kontaktem určený pro spínání ventilátoru v okamžiku, kdy teplota uvnitř rozváděčové skříně přesáhne nastavenou hodnotu.
Termostat STS 011STS 011 - Termostat s rozpínacím kontaktom
Nastaviteľný termostat so spínacím kontaktom určený na spínanie ventilátorov v momente, kedy teploty vo vnútri rozvádzača presiahne nastavenú teplotu.
Varianty: 10
Ventilátory FF/EF018Ventilátory a mriežky s fitrom FF/EF018Pre efektívne chladenie rozvádzačových skríň ponúkame ventilátory s filtrom s prietokom vzduchu od 21 do 550 m3/h. Ventilátory vháňajú vzduch do skrine, čím vytvárajú pretlak zamedzujúci prenikaniu nečistôt z okolia. Stupeň krytia IP54/IP55.
Varianty: 17
Ventilátory FPIsmer prúdenia vzduchu dovnútraVentilátory nasávajú vzduch do vnútorného priestoru skrine, čím ju efektívne ochladzujú a vytvárajú pretlak vo vnútri skrini.
Prietok vzduchu od 19 do 624 m3/h.
Stupeň krytia IP54, (IP56).
Napájenie: 230 VAC, 48 VDC, 24 VDC
Varianty: 8
Dvojitý termostat ZR 011ZR 011 - Dvojitý termostatDvojitý termostat obsahuje dva nezávislé termostaty v jednom puzdre. Termostat spínací i rozpínací.
Actuator Hub AHC 072, IO-LinkAHC 072 - Actuator Hub, IO-Link
Spínací rozbočovač, AHC 072 slouží k sepnutí tří zařízení nebo zátěží skrze relé ovládané technologií IO-Link.
Na požiadanieDetail produktu
Varianty: 3
Hygrostat DCF 010DCF 010 - Elektronický hygrostat pre DC aplikácieNastaviteľný elektronický hygrostat s externým senzorom je určený pre reguláciu teploty a relativnej vlhkosti výhrevných telies poprípade ventilátorov s DC napájaním.
Varianty: 2
Termostat DCT 010, NODCT 010 - Termostat so spínacím kontaktom pre DC aplikácieNastaviteľný elektronický termostat so spínacím kontaktom (NO) a externým senzorom určený na vypínanie ventilátorov alebo chladiaceho zariadnia s DC napájaním.
Varianty: 5
Těsnící kryt ventilaceFFH 086 - Kryt ventilácieKryt ventilácie je určený k ventilátorom s filtrom alebo mriežkam na zvýšenie ich krytia na IP56. Slúži ako ochrana pred nepriaznivými klimatickými podmienkami.
Varianty: 9
Střešní ventilátory KryosRoofStřešní ventilátory - KryosRoofStřešní ventilátory s pozinkovaným krytem pro odsávání teplého vzduchu z rozváděčových skříní. Radiální ventilátory s vysokým tlakem.
Průtok vzduchu: od 500 do 1870 m3/h.
Stupně krytí IP43 a IP54.
Průtok vzduchu: od 500 do 1870 m3/h.
Stupně krytí IP43 a IP54.
Mohlo by vás zaujímať
Podujatia
23.10.2024
Pozývame Vás na ONLINE webinár zameraný na základné a pokročilé funkcie akustických prístrojov spoločnosti Fluke.
Udalosť prebehne v stredu, 23.10. v čase 13:00-14:30. Moderátorom programu bude Krzysztof...
05.11.2024
Srdečne vás pozývame k nášmu stánku na Konferencii elektrotechnikov, ktorá sa uskutoční:
5. novembra 2024 v Kultúrnom dome Šternberk, Masarykova 20, Šternberk
6. novembra 2024 v Kultúrnom dome AKORD,...
Novinky
13.09.2024
Multifunkční tester elektrických instalací 1674 FC, nabízí barevný dotykový displej a napájení pomocí Lio-on baterie. Měří izolační odpory, malé odpory a propojení, impedanci smyčky, vnitřní odpor sítě,...
13.08.2024
Digitální multimetr MTX 3297Ex, nabízí vysoké krytí IP 67 - prachu a vodě odolný, bezpečnostní kategorii CAT IV 600 V a certifikaci ATEX/IEC Ex IIC (plyn) 0, 1, 2, IIIC (prach) 20, 21, 22Konstrukční bezpečnost...
Odborné články
03.10.2024
V dnešnej dynamickej ére priemyselnej automatizácie a robotiky je kľúčové mať spoľahlivých partnerov, ktorí dodávajú vysoko kvalitné komponenty a riešenia. Spoločnosť GHV Trading je hrdým distribútorom...
25.09.2024
V celom rade inštalácií v priemysle, či už ide o jednoúčelové stroje, výrobné linky alebo špecializované výrobné pracoviská, treba predchádzať neočakávaným výpadkom napájania. Jednou z metód zvýšenia spoľahlivosti...
