LSD470 - Trojfázový adaptér

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

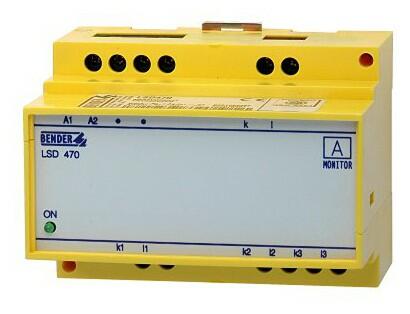

Merací trojfázový adaptér LSD470

Merací trojfázový adaptér určený na meranie fázových prúdov v trojfázových sieťach.
Dostupnosť: Predaj ukončený
Náhradné produkty
ChatDopyt na produkt
PorovnáníPorovnať
Vladimír Frič
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.

Nahradené produktmi

CMS460-D4 - Viackanálový monitor prúdov
CMS460-D4Viackanálový monitor prúdov

Prúdový monitor s tromi meracími kanálmi pre monitorovanie trojfázových oddeľovacích transformátorov s prúdmi v zdravotníckych aplikáciách

689 EUR
847,47 EUR s DPH
Porovnání
Na požiadanieDetail produktu

Popis produktu

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

Trojfázový adaptér určený na meranie fázových prúdov v trojfázových sieťach.


Rozšírené informácie

Popis a použitie

Trojfázový adaptér LSD470 slúži v kombinácii s prúdovými transformátormi STW2 na meranie fázového prúdu v trojfázových IT sieťach. Prístroj sa používa ako doplnok strážiča izolačného stavu 107TD47.

Funkcie

Merací adaptér vyhodnocuje najvyššiu hodnotu fázového prúdu a privádza ich na vstup "k" a "l" strážiča izolačného stavu 107TD47.

Design a konštrukcia

Montáž je možná na DIN lištu v súlade s IEC 60715, do rozvádzačov v súlade s DIN 43 871 alebo montáž pomocou šraub.

Normy

Trojfázový adaptér LSD4701 splňuje požiadavky noriem:

  • IEC 60664-1
  • EN 60529

Rozmery puzdra

Rozměry pozdra X470

Technické parametre

Izolácia podľa IEC 60664-1:
Menovité izolačné napätie AC 250 V
Menovité rázové skúšobné napätie 4 kV
Parametre napájania:
Menovité napájacie napätie Us 184...276 V AC/50...60 Hz
Menovitá frekvencia napájacieho napätia Us 50...60 Hz
Vlastná spotreba 3,5 VA
Všeobecné dáta
Pracovná teplota okolia -10...+55 °C
Montáž na DIN lištu v akejkoľvek pozícii
Stupeň krytia, vnútorné súčasti
(DIN EN 60529)
IP30
Stupeň krytia, svorky
(DIN EN 60529)
IP20
Puzdro X470

Súbory na stiahnutie

Filtrace
Typ dokumentu
Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - LSD470
(DWG, 78 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona
