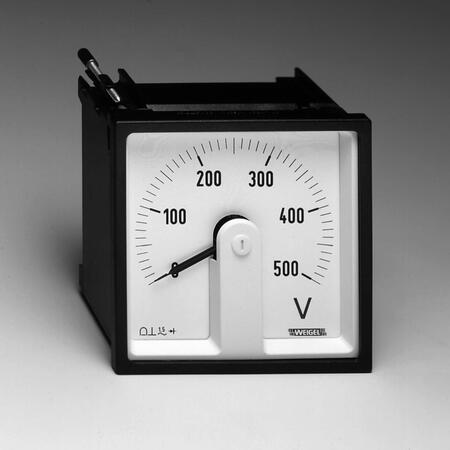

LSP/LSG 72/96 K
Analógové prístroje na meranie jednosmerného (DC) alebo striedavého (AC) prúdu a napätia. Magnetoelektrické ústrojenstvo s alebo bez usmerňovača. Výchylka stupnice 240 °.
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.
Popis produktu
Analógové prístroje na meranie jednosmerného/striedavého prúdu alebo napätia - magnetoelektrické meracie ústrojenstvo s usmerňovačom, stupnica 240°.
Rozšírené informácie
Použitie
Magnetoelektrické meracie prístroje LSP 72/96 K v plastovom púzdre a stupnicou 240° sa používajú pre meranie jednosmerných prúdov alebo napätí; prístroje LSG 72/96 K s usmerňovačom pre meranie sínusových striedavých prúdov alebo napätí.
Prístroje je možné inštalovať do panelov rozvádzačov, ovládacích skríň strojov alebo mozaikových rasterových panelov. Čelné sklo, rámček aj stupnicu je možné v prípade nutnosti jednoducho vymeniť.
Meracie ústrojenstvo
Magnetoelektrické meracie ústrojenstvo s hrotovým uložením - systém s pružne uloženými ložiskovými kameňmi
(LSG 72/96 K - magnetoelektrické ústrojenstvo s usmerňovačom).
Elektrické vlastnosti
| Meraná veličina | LSP jednosmerný prúd alebo napätie LSG striedavý prúd alebo napätie |
|---|---|
| Kmitočtový rozsah | LSG napätie 40 Hz ...50...10 kHz prúd 50 Hz (iný na požiadanie) |
| Medz preťažiteľnosti - trvalo | 1,2-násobok (podľa DIN EN 60 051-1) |
| Medz preťažiteľnosti po dobu 5 s | 2-násobok (voltmetre) 10-násobok (ampérmetre) |
| Kategórie merania | CAT III |
| Pracovné napätie | viď. katalógový list |
| Stupeň znečistenia | 2 |
| Stupeň krytia | IP 52 púzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
Meracie rozsahy
| Prúd | Vnútorný odpor 1) / úbytok napätia cca | Napätie | Vnútorný odpor 1) | ||
|---|---|---|---|---|---|
| LSP | LSG | LSP | LSG | ||
| 100 µA | 6500 Ω | 1,5 V | - | - | - |
| 150 µA | 4900 Ω | 1,5 V | - | - | - |
| 250 µA | 2500 Ω | 1,5 V | - | - | - |
| 400 µA | 2500 Ω | 1,5 V | - | - | - |
| 600 µA | 1700 Ω | 1,5 V | - | - | - |
| 1 mA | 270 Ω | 1,5 V | - | - | - |
| 1,5 mA | 225 Ω | 1,5 V | - | - | - |
| 2,5 mA | 135 Ω | 1,5 V | - | - | - |
| 4 mA | 85 Ω | 1,5 V | - | - | - |
| 5 mA | 12 Ω | 1,5 V | - | - | - |
| 6 mA | 60 mV | 1,5 V | 6 V | 1 k Ω/V | 900 Ω/V |
| 10 mA | 60 mV | 1,5 V | 10 V | 1 k Ω/V | 900 Ω/V |
| 15 mA | 60 mV | 1,5 V | 15 V | 1 k Ω/V | 900 Ω/V |
| 20 mA | 60 mV | 1,5 V | 25 V | 1 k Ω/V | 900 Ω/V |
| 25 mA | 60 mV | 1,5 V | 40 V | 1 k Ω/V | 900 Ω/V |
| 40 mA | 60 mV | 1,5 V | 60 V | 1 k Ω/V | 900 Ω/V |
| 60 mA | 60 mV | 1,5 V | 100 V | 1 k Ω/V | 900 Ω/V |
| 100 mA | 60 mV | 1,5 V | 150 V | 1 k Ω/V | 900 Ω/V |
| 150 mA | 60 mV | 1,5 V | 250 V | 1 k Ω/V | 900 Ω/V |
| 250 mA | 60 mV | 1,5 V | 400 V 2) | 1 k Ω/V | 900 Ω/V |
| 400 mA | 60 mV | 1,5 V | 500 V 2) | 1 k Ω/V | 900 Ω/V |
| 600 mA | 60 mV | 1,5 V | 600 V 2)3) | 1 k Ω/V | 900 Ω/V |
| 1 A 4)5) | 60 mV | 0,2 V | |||
| 1,5 A 4)5) | 60 mV | 0,2 V | |||
| 2,5 A 4)5) | 60 mV | 0,2 V | |||
| 4 A 4)5) | 60 mV | 0,3 V | |||
| 5 A | - | 0,3 V | |||
| LSG pre pripojenie k meniči | |||||
| N/1 A 4)5) | - | 0,2 V | sek. 100 V | - | 900 Ω/V |
| N/5 A 4)5) | - | 0,3 V | sek. 110 V | - | 900 Ω/V |
| LSP pre pripojenie k prevodníku ("live zero") | |||||
| 4...20 mA | mechanicky potlačená nula (nenastaviteľná) úbytok napätia cca 60 mV | ||||
| 0/4...20 mA | elektricky potlačená nula (nastaviteľná) úbytok napätia cca 900 mV | ||||
| LSP pre pripojenie k externému bočníku | |||||
| 60 mV | vnútorný odpor 1) 200 Ω/V | ||||
| 150 mV | vnútorný odpor 1) 200 Ω/V | ||||
| odpor prívodných vodičov 0,050 Ω je zahrnutý v kalibrácii prístroja (vodiče dĺžky 1 m, prierezu 2 x 0,75 mm2) | |||||
| 1) vnútorné odpory sú nastavené s toleranciou ± 20% | |||||
| 2) okrem LSP 72 K | |||||
| 3) okrem LSG 72 K | |||||
| 4) LSG 72 K so samostatným meničom sek. 10 mA | |||||
| 5) LSG 96 K so vstavaným meničom sek. 10 mA | |||||
Indikácia
| Ukazovateľ | rovný, zakončený nožom | |
|---|---|---|
| Výchylka ukazovateľa | 0...240° | |
| Stupnica | lineárna, s hrubým a jemným delením | |
| Dĺžka stupnice | LSP/G 72 K 106 mm |
LSP/G 96 K 142 mm |
Presnosť pri menovitých podmienkach
| Trieda presnosti | 1,5 podľa DIN EN 60 051-1 |
|---|---|
| Menovité podmienky | |
| Teplota okolia | 23°C |
| Prevádzková poloha | menovitá ± 1° |
| Vstupná veličina | menovitá hodnota meracieho rozsahu |
| Kmitočet | LSG 50 ±2 Hz |
| Priebeh signálu | sínusový, činiteľ harmonického skreslenia < 5 % |
| Ostatné | podľa DIN EN 60 051-1 |
| Ovplyvňujúce veličiny | |
| Teplota okolia | 23 °C ± 2 K |
| Prevádzková poloha | Menovitá ± 5° |
| Kmitočet LSG | 40 Hz ... 50 Hz ... 10 kHz |
| Intenzita cudzích magnetických polí | 0,5 mT |
Medzné hodnoty ovplyvňujúcich veličín
| Klimatické vlastnosti | klimatická trieda 2, podľa VDE/VDI 3540 list 2 |
|---|---|
| Rozsah pracovných teplôt | -25...+40 °C |
| Rozsah skladovacích teplôt | -25...+65 °C |
| Relatívna vlhkosť vzduchu | ≤ 75 % roč. priemer, bez orosenia |
| Rázová odolnosť | 15 g, 11 ms |
| Vibračná odolnosť | 2,5 g, 5...55 Hz |
Schémy pripojenia
| jednosmerný prúd | jednosmerné napätie |
 |
|
| striedavý prúd | |
 |
|
| striedavé napätie | |
 |
|
Rozmerový náčrtok
| Rozmery [mm] | LSP/G 72 K | LSP/G 96 K |
|---|---|---|
| a | 72 | 96 |
| b | 66 | 90 |
| c | 53 | 53 |
Technické parametre
| Konštrukčné prevedenie púzdra | štvorcové púzdro pre zabudovanie do ovládacích panelov rozvádzačov a strojov možnosťou radového usporiadania |
|---|---|
| Materiál púzdra | polykarbonát samozhášavý a nestekajúci podľa normy UL 94 V - 0 |
| Čelné sklo | tabuľové sklo |
| Farba čelného rámčeka | čierna (odtieň RAL 9005) |
| Prevádzková poloha | zvislá ± 5° |
| Spôsob upevnenia | výkyvné skrutkové svorky |
| Montáž | do radu vedľa seba (aj bez medzier) |
| Hrúbka panela | ≤ 40 mm |
| Pripojovacie svorky | šesťhrany s vnútorným závitom, skrutkou M4 a strmeňom E3 |
| Rozmery [mm] | LSP/G 72 K | LSP/G 96 K |
| Čelný rámček | 72 | 96 |
|---|---|---|
| Púzdro | 66 | 90 |
| Konštrukčná hĺbka | 53 | 53 |
| Výrez v paneli | 68+0,7 | 92+0,8 |
| Hmotnosť cca | 0,25 kg | 0,30 kg |
