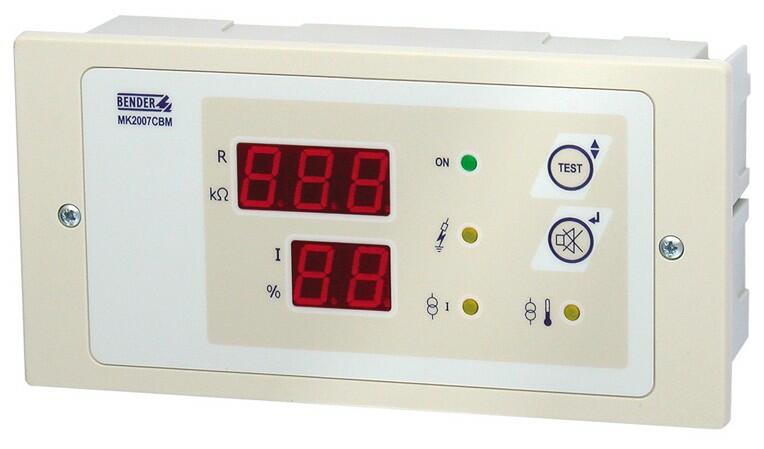

MK2007 - Signalizačný a testovací panel

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

Zobrazenie všetkých chybových hlásení podľa DIN VDE 0100-710, STN 33 2000-7-710

Signalizačný a testovací prístroj určený k zobrazeniu prevádzkových údajov monitorov izolačných stavov podľa požiadavky normy DIN VDE 0100-710: 2002-11 a IEC 60364-7-710: 2001.
Dostupnosť: Predaj ukončený
Náhradné produkty
ChatDopyt na produkt
PorovnáníPorovnať
Vladimír Frič
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.

Nahradené produktmi

MK 2430 - Univerzálny kontrolný a signalizačný panel
Varianty: 4
MK2430
Univerzálny kontrolný a signalizačný panel na optickú a akustickú signalizáciu chybových hlásení EDS, RCMS a MEDICS systémov firmy BENDER.
Porovnání
Skladom v GHVDetail produktu

Varianty k produktu MK2007 - Signalizačný a testovací panel (1)

MK2007CBM Kontrolný a signalizačný panel
Kontrolný a signalizačný panel
MK2007CBM
panel pro dálkovou signalizaci z jednoho 107TD47 nebo isoMED427P
OBJ: B923813
Záruka: 60 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání

Voliteľné príslušenstvo k MK2007 - Signalizačný a testovací panel

Montážna sada komplet Príslušenstvo
Príslušenstvo

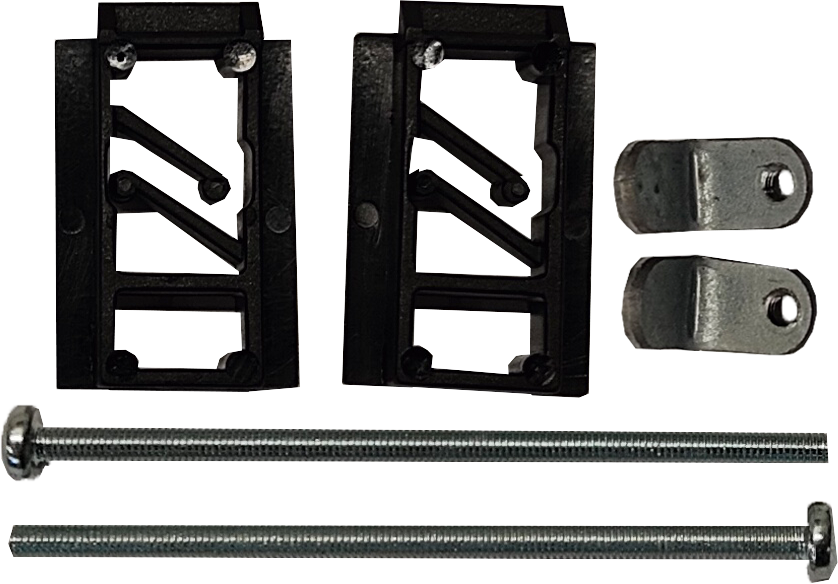

Montážna sada komplet

Inštalačná sada na montáž na stenu do dutiny pre skrinky CP305 a MK24 na zapustenú montáž.

OBJ: B95101000
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

  • Testovacie tlačítko na externý test monitorov izolačného stavu
  • Signalizácia funkcie prístroja
  • Vypnutie akustickej signalizácie
  • Optická signalizácia poruchy na žltých LED
  • Zobrazenie hodnoty izolačného odporu
  • Zobrazenie zaťaženia
  • Jednoduché čistenie prednej lexanovej fólie
  • Komunikácia s ostatnými prístrojmi po dvojvodičovej zbernici RS485
  • Jednoduché nastavenie
  • Časovo nenáročná inštalácia

Rozšírené informácie

Popis a použitie

Panel MK2007 je signalizačný a testovací prístroj určený na zobrazenie prevádzkových a chybových stavov z prístrojov pre signalizáciu izolačného stavu, a to podľa požiadaviek noriem DIN VDE 0100-710: 2002-11 a IEC 60364-7-710: 2001.Hodnoty sú zobrazované na jasnom 7-segmentovom LED displeji. Pomocou akustického signálu a žltých alarmoých LED sú hlásené poruchové stavy. Pripojenie panelu k iným prístrojom sa realizuje iba pomocou dvojvodičovej zbernice, čím sa šetrí čas i peniaze. V bežnej prevádzke panel signalizuje stav IT siete a percentuálnu záťaž oddeľovacích transformátorov. V prípade poruchy vyhlási prístroj akustický i optický ALARM a prepne výstupný kontakt. Je možné nastaviť dve úrovne akustickej signalizácie (MK2007CBM a MK2007CBMT) a dobu pre opakovanie akustickej signalizácie. U prístrojov MK2007CB2 a MK2007CB2T je možné signalizovať informácie z dvoch izolovaných sústav.

Funkcia

Popis signalizačného panelu:
  1. Hodnota izolačného odporu
  2. Hodnota zaťaženia
  3. Prístroj v prevádzke
  4. Porucha izolácie
  5. Preťaženie
  6. Prekročenie teploty
  7. Tlačítko TEST
  8. Tlačítko vypnutia akustickej signalizácie
Ďalej prístroj signalizuje:
  • Poruchu v komunikácii so strážičom izolácie
  • Poruchu pripojenia prístroja s adresou 1 - MASTER
  • Systémovú chybu
  • Poruchu nastavenia alarmových adries a vlastnej adresy
  • Prebiehajúci test strážiča izolácie

Popis signalizačného panelu MK2007 CBM

Popis signalizačního panelu MK2007 CBM

Popis signalizačného panelu MK2007 CB2

Popis signalizačního panelu MK2007 CB2

Design a konštrukcia

MK2007CBM: Signalizačný a testovací panel pre jednu izolovanú sústavu so zobrazením aktuálnej hodnoty izolačného odporu a zaťaženia. Ako popis tlačítok a LED sú použité symboly.
MK2007CBMT: Signalizačný a testovací panel pre jednu izolovanú sústavu so zobrazením aktuálnej hodnoty izolačného odporu a zaťaženia. Tlačítka a LED sú popísané anglickým textom.
MK2007CB2: Signalizačný a testovací panel pre dve izolované sústavy bez zobrazenia aktuálnej hodnoty izolačného odporu a zaťaženia. Ako popis tlačítok a LED sú použité symboly.
MK2007CB2T: Signalizačný a testovací panel pre dve izolované sústavy bez zobrazenia aktuálnej hodnoty izolačného odporu a zaťaženia. Tlačítka a LED sú popísané anglickým textom.

Normy

Kontrolní a signalizačný panel MK2007CB... splňuje požiadavky noriem:

  • ČSN 332140
  • TNI 332140
  • STN 332140
  • DIN VDE 0100-710 (VDE 0100 časť 710)
  • IEC 60364-7-710
  • DIN VDE 0107

Rozmery

Rozměry pouzdra pro montáž do panelu, do zdi

Technické parametre

Izolácia podľa IEC 60664-1:
Menovité izolačné napätie AC 250 V
Menovité rázové skúšobné napätie 4,0 kV
Parametre napájania
Menovité napájacie napätie Us AC/DC 24 V
Menovitá frekvencia napájacieho napätia Us DC/50...60 Hz
Rozsah napájacieho napätia 12...28 V
Vlastná spotreba ≤ 2,5 VA
Zobrazenie, pamäť, signalizácia (MK2007CB2)
LED ON, porucha izolácie, preťaženie, prekročenie teploty
Tlačítka TEST, vypnutie akustickej signalizácie
Zobrazenie, pamäť, signalizácia (MK2007CBM)
Zobrazenie Displej R (3 digity) - izolačný stav v kΩ
Displej I (2 digity) - záťaž v %
LED ON, porucha izolácie, preťaženie, prekročenie teploty
Tlačítka TEST, vypnutie akustickej signalizácie
Akustická signalizácia s funkciou vypnutia
Rozhranie
Rozhranie / protokol RS485 / BMS
Prenosová rýchlosť 9,6 kBit/s
Max. dĺžka prepojovacieho vodiča zbernice 1200 m
Doporučený vodič J-Y(ST)Y 2x0,8, tienený, jedna strana pripojená k PE
Zakončovací odpor 120 Ohm (0,25 W), DIP prepínač
Adresa zariadenia MK2007CB2(T) 1...30 (od výrobcu nastavené 1-MASTER)
MK2007CBM(T) 1...90 (od výrobcu nastavené 1-MASTER)
Všeobecné údaje
Typ pripojenia vodičov šraubové svorky
Pracovná teplota okolia -5...55 °C
Pracovný režim nepretržitá prevádzka
Montáž v akejkoľvek pozícii
Stupeň krytia, vnútorné súčasti
(DIN EN 60529)
IP 50
Stupeň krytia, svorky
(DIN EN 60529)
IP 20
Samozhášavosť UL94V-0
Rýchla montáž na DIN lištu nie
Uchytenie pomocou šraub viď príslušenstvo
Hmotnosť ≤ 150 g
Puzdro viď rozmery nižšie

Súbory na stiahnutie

Filtrace
Typ dokumentu
Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - MK2007CB2
(DWG, 87 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - MK2007CBM
(DWG, 89 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona
