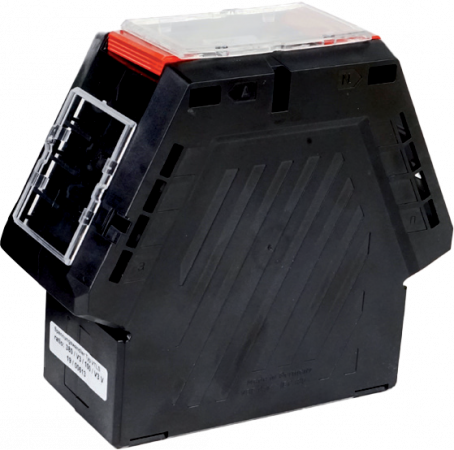

Napěťový transformátor VTLD - dvoupólově izolovaný

Nově v nabídce

Napěťové transformátory dvoupólově izolované, gavanicky oddělené - VTLD. Pro měření od 100 V do 1000 V s výkonem 0-25 VA.
Výrobní program nízkonapěťových transformátorů se skládá z dvoupólově izolovaných transformátorů pro propojení mezi fázemi a jednopólově izolovaných napěťových transformátorů pro propojení fáze se zemí.
Cena od 262,19 EUR
od 314,63 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (17)
ChatDopyt na produkt
PorovnáníPorovnať
Daniel Rycka
Daniel Rycka
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS a multifunkčných prístrojov a analyzátorov siete SOCOMEC.

Varianty k produktu Napěťový transformátor VTLD - dvoupólově izolovaný (17)

VTLD 100/100 V, 0-5VA tř.0,5, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLD 100/100 V, 0-5VA tř.0,5, cos phi=1
Dvoupólově izolovaný.
Převod transformátoru: 100/100 V
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
OBJ: 602-0020
EAN: 4061701176292
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
293,57 EUR/ks
352,28 EUR s DPH
Porovnání
+-
Košík
VTLD 100/100 V, 25VA tř.3, cos phi=0,8 Merací transormátor napätia
Merací transormátor napätia
VTLD 100/100 V, 25VA tř.3, cos phi=0,8
Dvoupólově izolovaný.
Převod transformátoru: 100/100 V
Jmenovitý výkon: 25VA
Třída přesnosti: 3
OBJ: 602-0080
EAN: 4061701176681
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
262,19 EUR/ks
314,63 EUR s DPH
Porovnání
+-
Košík
VTLD 1000/100 V, 5VA tř.0,5, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLD 1000/100 V, 5VA tř.0,5, cos phi=1
Dvoupólově izolovaný.
Převod transformátoru: 1000/100 V
Jmenovitý výkon: 5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 602-0032
EAN: 4061701176414
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
293,57 EUR/ks
352,28 EUR s DPH
Porovnání
+-
Košík
VTLD 230/100 V, 0-5VA tř.0,5, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLD 230/100 V, 0-5VA tř.0,5, cos phi=1
Dvoupólově izolovaný.
Převod transformátoru: 230/100 V
Jmenovitý výkon: 5VA
Třída přesnosti: 0,5
OBJ: 602-0024
EAN: 4061701176339
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
293,57 EUR/ks
352,28 EUR s DPH
Porovnání
+-
Košík
VTLD 380/100 V, 10VA tř.1 Merací transormátor napätia
Merací transormátor napätia
VTLD 380/100 V, 10VA tř.1
Převod transformátoru: 380/100 V
Jmenovitý výkon: 10 VA
Třída přesnosti: 1
OBJ: 602-0045
EAN: 4061701176476
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
282,96 EUR/ks
339,55 EUR s DPH
Porovnání
+-
Košík
VTLD 400/100 V, 0-5VA tř.0,5, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLD 400/100 V, 0-5VA tř.0,5, cos phi=1
Dvoupólově izolovaný.
Převod transformátoru: 400/100V
Jmenovitý výkon: 0-5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 602-0026
EAN: 4061701176353
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
293,57 EUR/ks
352,28 EUR s DPH
Porovnání
+-
Košík
VTLD 400/100 V, 10VA tř.1, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLD 400/100 V, 10VA tř.1, cos phi=1
Dvoupólově izolovaný.
Převod transformátoru: 400/100 V
Jmenovitý výkon: 10VA
Třída přesnosti: 1
OBJ: 602-0046
EAN: 4061701176483
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
282,96 EUR/ks
339,55 EUR s DPH
Porovnání
+-
Košík
VTLD 500/100 V, 0-10VA, tř. 1, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLD 500/100 V, 0-10VA, tř. 1, cos phi=1
Dvoupólově izolovaný.
Převod transformátoru: 500/100 V
Jmenovitý výkon: 0-10VA
Třída přesnosti: 1
OBJ: 602-0047
EAN: 4061701176490
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
282,96 EUR/ks
339,55 EUR s DPH
Porovnání
+-
Košík
VTLD 500/100 V, 0-5VA tř.0,5, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLD 500/100 V, 0-5VA tř.0,5, cos phi=1
Dvoupólově izolovaný.
Převod transformátoru: 500/100V
Jmenovitý výkon: 0-5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 602-0027
EAN: 4061701176360
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
293,57 EUR/ks
352,28 EUR s DPH
Porovnání
+-
Košík
VTLD 600/100 V, 2,5VA tř.0,2, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLD 600/100 V, 2,5VA tř.0,2, cos phi=1
Dvoupólově izolovaný.
Převod transformátoru: 600/100 V
Jmenovitý výkon: 2,5VA, cos phi=1
Třída přesnosti: 0,2
OBJ: 602-0009
EAN: 4061701176391
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
303,95 EUR/ks
364,74 EUR s DPH
Porovnání
+-
Košík
VTLD 600/100V, 25VA, tř. 3 cos phi=0,8 Merací transormátor napätia
Merací transormátor napätia
VTLD 600/100V, 25VA, tř. 3 cos phi=0,8
Dvoupólově izolovaný.
Převod transformátoru: 600/100 V
Jmenovitý výkon: 25VA
Třída přesnosti: 3
OBJ: 602-0088
EAN: 4061701176766
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
262,19 EUR/ks
314,63 EUR s DPH
Porovnání
+-
Košík
VTLD 690/100 V, 2,5VA tř.0,2, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLD 690/100 V, 2,5VA tř.0,2, cos phi=1
Dvoupólově izolovaný.
Převod transformátoru: 690/100 V
Jmenovitý výkon: 2,5VA, cos phi=1
Třída přesnosti: 0,2
OBJ: 602-0011
EAN: 4061701176391
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
VTLD 690/100 V, 5VA tř.0,5, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLD 690/100 V, 5VA tř.0,5, cos phi=1
Dvoupólově izolovaný.
Převod transformátoru: 690/100 V
Jmenovitý výkon: 5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 602-0030
EAN: 4061701176391
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
293,57 EUR/ks
352,28 EUR s DPH
Porovnání
+-
Košík
VTLD 690/100V, 0-10VA, tř. 1 cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLD 690/100V, 0-10VA, tř. 1 cos phi=1
Dvoupólově izolovaný.
Převod transformátoru: 690/100 V
Jmenovitý výkon: 0-10VA
Třída přesnosti: 1
OBJ: 602-0050
EAN: 4061701176520
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
282,96 EUR/ks
339,55 EUR s DPH
Porovnání
+-
Košík
VTLD 690/100V, 10VA, tř. 1 cos phi=0,8 Merací transormátor napätia
Merací transormátor napätia
VTLD 690/100V, 10VA, tř. 1 cos phi=0,8
Dvoupólově izolovaný.
Převod transformátoru: 690/100 V
Jmenovitý výkon: 10VA
Třída přesnosti: 1
OBJ: 602-0070
EAN: 4061701176650
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
272,58 EUR/ks
327,10 EUR s DPH
Porovnání
+-
Košík
VTLD 690/100V, 25VA, tř. 3 cos phi=0,8 Merací transormátor napätia
Merací transormátor napätia
VTLD 690/100V, 25VA, tř. 3 cos phi=0,8
Dvoupólově izolovaný.
Převod transformátoru: 690/100 V
Jmenovitý výkon: 25VA
Třída přesnosti: 3
OBJ: 602-0090
EAN: 4061701176780
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
262,19 EUR/ks
314,63 EUR s DPH
Porovnání
+-
Košík
VTLD 750/100 V, 5VA tř.0,5, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLD 750/100 V, 5VA tř.0,5, cos phi=1
Dvoupólově izolovaný.
Převod transformátoru: 750/100 V
Jmenovitý výkon: 5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 602-0031
EAN: 4061701176407
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
293,57 EUR/ks
352,28 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Nízkonapěťové transformátory společnosti MBS AG mají díky novému provedení a použití špičkových toroidních jader vyšší elektrickou pevnost a také jsou mnohem efektivnější. Navíc nemají žádné typické rezonanční body pod 20 kHz, a proto jsou předurčeny pro měření harmonických.

Obecné vlastnosti a použití:

  • Primární jmenovité napětí od 100/√3 V do 1000/√3 V
                                                     nebo od 100 V do 1000 V
  • Sekundární jmenovité napětí 100/√3 V nebo 100 V
  • Třídy přesnosti: pro měření: tř.0.2 / 0.5 / 1
                                       pro ochranu: tř. 3P / 6P
  • Velmi nízká vlastní spotřeba díky výkonným toroidním jádrům
  • Ideální pro použití s moderními měřícími přístroji
  • Jednoduché připojení (primární strana i sekundární strana) pomocí šroubového připojení M5 x 8

Technické parametry:
  • Jmenovitá frekvence: 50 Hz nebo 60 Hz
  • Maximální provozní napětí Um pro Upr ≤ 600/√3 V nebo 600 V: 0.72 kV r.m.s. pro Upr > 600/√3 V nebo 600 V: 1.2 kV r.m.s.
  • Trvalé provozní napětí: 1.2 x Upr
  • Jmenovitý napěťový faktor FV: 1.9 x Upr / 8h (VTLS)
  • Izolační třída: E
  • Provozní teplota: - 5°C … +50°C
  • Skladovací teplota: -40°C … +85°C
  • Stupeň krytí dle IEC 60529: IP 20

Rozměry

Přední pohled VTLD Boční pohled VTLD Pohled shora VTLD

Rozšírené informácie

Maximální provozní napětí Um Primární jmenovité napětí Upr Sekundární jmenovité napětí 100 V - Jmenovitá frekvence: 50 Hz
třída 0.2 (BR 1) třída 0.5 (BR 1) třída 1(BR 1) třída 1 (BR 2) třída 3 (BR 2) VAth
0-2.5 VA 0-5 VA 0-10 VA 10 VA 25 VA
Obj. číslo Obj. číslo Obj. číslo Obj. číslo Obj. číslo
0.72 kV 100 V 602-0001 602-0020 602-0040 602-0060 602-0080 25
110 V 602-0002 602-0021 602-0041  602-0061 602-0081 25
200 V 602-0003 602-0022 602-0042  602-0062 602-0082 25
220 V  602-0004  602-0023  602-0043 602-0063  602-0083  25
230 V 602-0005 602-0024 602-0044 602-0064 602-0084 25
380 V 602-0006 602-0025 602-0045 602-0065 602-0085 25
400 V 602-0007 602-0026 602-0046 602-0066 602-0086 25
500 V 602-0008 602-0027 602-0047 602-0067 602-0087 25
600 V 602-0009 602-0028 602-0048  602-0068 602-0088 25
1.2 kV 660 V 602-0010 602-0029 602-0049 602-0069 602-0089 25
690 V 602-0011 602-0030 602-0050 602-0070 602-0090 25
750 V 602-0012 602-0031 602-0051 602-0071 602-0091 25
1000 V 602-0013 602-0032 602-0052 602-0072 602-0092 25
