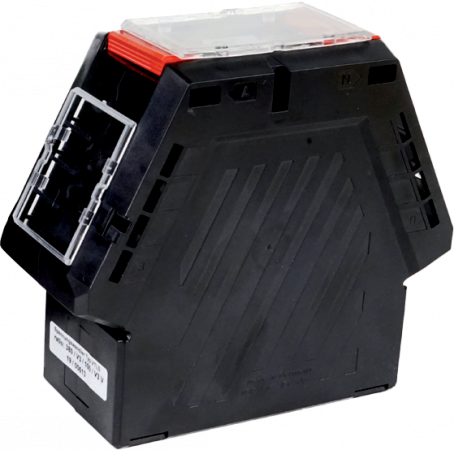

Napěťový transformátor VTLS - jednopólově izolovaný

Nově v nabídce

Napěťové transformátory jednopólově izolované, gavanicky neoddělené - VTLS. Pro měření pro měření od 100/√3 V do 1000/√3 V s výkonem 0-15 VA.
Výrobní program nízkonapěťových transformátorů se skládá z jednopólově izolovaných napěťových transformátorů pro propojení fáze se zemí a dvoupólově izolovaných transformátorů pro propojení mezi fázemi.

Cena od 272,58 EUR
od 327,10 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (16)
ChatDopyt na produkt
PorovnáníPorovnať
Jiří Formánek
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS a multifunkčných prístrojov a analyzátorov siete SOCOMEC.

Varianty k produktu Napěťový transformátor VTLS - jednopólově izolovaný (16)

VTLS 100/V3//100/V3 V, 0-2,5VA tř.0,5, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLS 100/V3//100/V3 V, 0-2,5VA tř.0,5, cos phi=1
Jednopólově izolovaný.
Převod transformátoru: 100/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 601-0020
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
293,57 EUR/ks
352,28 EUR s DPH
Porovnání
+-
Košík
VTLS 100/V3//100/V3 V, 15VA tř.3, cos phi=0,8 Merací transormátor napätia
Merací transormátor napätia
VTLS 100/V3//100/V3 V, 15VA tř.3, cos phi=0,8
Jednopólově izolovaný.
Převod transformátoru: 100/V3//100/V3 V
Jmenovitý výkon: 15VA, cos phi=0,8
Třída přesnosti: 3
OBJ: 601-0060
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
272,58 EUR/ks
327,10 EUR s DPH
Porovnání
+-
Košík
VTLS 1000/V3//100/V3 V, 0-5VA tř.1/3P, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLS 1000/V3//100/V3 V, 0-5VA tř.1/3P, cos phi=1
Jednopólově izolovaný.
Převod transformátoru: 1000/V3//100/V3 V
Jmenovitý výkon: 0-5 VA, cos phi=1
Třída přesnosti: 1/3P
OBJ: 601-0052
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
282,96 EUR/ks
339,55 EUR s DPH
Porovnání
+-
Košík
VTLS 1000/V3//100/V3 V, 15VA tř.3 cos phi=0,8 Merací transormátor napätia
Merací transormátor napätia
VTLS 1000/V3//100/V3 V, 15VA tř.3 cos phi=0,8
Jednopólově izolovaný.
Převod transformátoru: 1000/V3//100/V3 V
Jmenovitý výkon: 15VA, cos phi=0,8
Třída přesnosti: 3
OBJ: 601-0072
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
272,58 EUR/ks
327,10 EUR s DPH
Porovnání
+-
Košík
VTLS 1000/V3//100/V3 V, 1VA tř.0,2, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLS 1000/V3//100/V3 V, 1VA tř.0,2, cos phi=1
Jednopólově izolovaný.
Převod transformátoru: 1000/V3//100/V3 V
Jmenovitý výkon: 1VA, cos phi=1
Třída přesnosti: 0,2
OBJ: 601-0013
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
303,95 EUR/ks
364,74 EUR s DPH
Porovnání
+-
Košík
VTLS 230/V3//100/V3 V, 0-2,5VA tř.0,5, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLS 230/V3//100/V3 V, 0-2,5VA tř.0,5, cos phi=1
Jednopólově izolovaný.
Převod transformátoru: 230/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 601-0024
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
293,57 EUR/ks
352,28 EUR s DPH
Porovnání
+-
Košík
GHV - velké G
Merací transormátor napätia
VTLS 380/V3//100/V3 V, 0-2,5VA tř.0,5, cos phi=1
Jednopólově izolovaný.
Převod transformátoru: 380/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 601-0025
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
293,57 EUR/ks
352,28 EUR s DPH
Porovnání
+-
Košík
VTLS 380/V3//100/V3 V, 15VA tř.3, cos phi=0,8 Merací transormátor napätia
Merací transormátor napätia
VTLS 380/V3//100/V3 V, 15VA tř.3, cos phi=0,8
Jednopólově izolovaný.
Převod transformátoru: 380/V3//100/V3 V
Jmenovitý výkon: 15VA, cos phi=0,8
Třída přesnosti: 3
OBJ: 601-0065
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
272,58 EUR/ks
327,10 EUR s DPH
Porovnání
+-
Košík
VTLS 400/√3//100/√3 V; 0-1VA tř.0,2/3P; cos φ=1 Merací transormátor napätia
Merací transormátor napätia
VTLS 400/√3//100/√3 V; 0-1VA tř.0,2/3P; cos φ=1
Jednopólově izolovaný.
Převod transformátoru: 400/V3//100/V3 V
Jmenovitý výkon: 0-1 VA, cos phi=1
Třída přesnosti: 0,2/3P
OBJ: 601-0007
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
303,95 EUR/ks
364,74 EUR s DPH
Porovnání
+-
Košík
VTLS 400/V3//100/V3 V, 0-2,5VA tř.0,5, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLS 400/V3//100/V3 V, 0-2,5VA tř.0,5, cos phi=1
Jednopólově izolovaný.
Převod transformátoru: 400/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 601-0026
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
293,57 EUR/ks
352,28 EUR s DPH
Porovnání
+-
Košík
VTLS 400/V3//100/V3 V, 0-5VA tř.1 cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLS 400/V3//100/V3 V, 0-5VA tř.1 cos phi=1
Jednopólově izolovaný.
Převod transformátoru: 400/V3//100/V3 V
Jmenovitý výkon: 0-5VA, cos phi=1
Třída přesnosti: 1
OBJ: 601-0046
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
282,96 EUR/ks
339,55 EUR s DPH
Porovnání
+-
Košík
VTLS 400/V3//100/V3 V, 15VA tř.3 cos phi=0,8 Merací transormátor napätia
Merací transormátor napätia
VTLS 400/V3//100/V3 V, 15VA tř.3 cos phi=0,8
Jednopólově izolovaný.
Převod transformátoru: 400/V3//100/V3 V
Jmenovitý výkon: 15VA, cos phi=0,8
Třída přesnosti: 3
OBJ: 601-0066
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
272,58 EUR/ks
327,10 EUR s DPH
Porovnání
+-
Košík
VTLS 500/V3//100/V3 V, 0-2,5VA tř.0,5, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLS 500/V3//100/V3 V, 0-2,5VA tř.0,5, cos phi=1
Jednopólově izolovaný.
Převod transformátoru: 500/V3//100/V3 V
Jmenovitý výkon: 0-2,5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 601-0027
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
293,57 EUR/ks
352,28 EUR s DPH
Porovnání
+-
Košík
VTLS 500/V3//100/V3 V, 0-5VA tř.1, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLS 500/V3//100/V3 V, 0-5VA tř.1, cos phi=1
Jednopólově izolovaný.
Převod transformátoru: 500/V3//100/V3 V
Jmenovitý výkon: 0-5VA, cos phi=1
Třída přesnosti: 1
OBJ: 601-0047
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
282,96 EUR/ks
339,55 EUR s DPH
Porovnání
+-
Košík
VTLS 690/V3//100/V3 V, 0-5VA tř.1/3P, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLS 690/V3//100/V3 V, 0-5VA tř.1/3P, cos phi=1
Jednopólově izolovaný.
Převod transformátoru: 690/V3//100/V3 V
Jmenovitý výkon: 0-5VA, cos phi=1
Třída přesnosti: 1/3P
OBJ: 601-0050
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
282,96 EUR/ks
339,55 EUR s DPH
Porovnání
+-
Košík
VTLS 690/V3//100/V3 V, 2,5VA tř.0,5, cos phi=1 Merací transormátor napätia
Merací transormátor napätia
VTLS 690/V3//100/V3 V, 2,5VA tř.0,5, cos phi=1
Jednopólově izolovaný.
Převod transformátoru: 690/V3//100/V3 V
Jmenovitý výkon: 2,5VA, cos phi=1
Třída přesnosti: 0,5
OBJ: 601-0030
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
293,57 EUR/ks
352,28 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Nízkonapěťové transformátory společnosti MBS AG mají díky novému provedení a použití špičkových toroidních jader vyšší elektrickou pevnost a také jsou mnohem efektivnější. Navíc nemají žádné typické rezonanční body pod 20 kHz, a proto jsou předurčeny pro měření harmonických.

Obecné vlastnosti a použití:

  • Primární jmenovité napětí od 100/√3 V do 1000/√3 V
                                                     nebo od 100 V do 1000 V
  • Sekundární jmenovité napětí 100/√3 V nebo 100 V
  • Třídy přesnosti: pro měření: tř.0.2 / 0.5 / 1
                                       pro ochranu: tř. 3P / 6P
  • Velmi nízká vlastní spotřeba díky výkonným toroidním jádrům
  • Ideální pro použití s moderními měřícími přístroji
  • Jednoduché připojení (primární strana i sekundární strana) pomocí šroubového připojení M5 x 8


Technické parametry:

  • Jmenovitá frekvence: 50 Hz nebo 60 Hz
  • Maximální provozní napětí Um pro Upr ≤ 600/√3 V nebo 600 V: 0.72 kV r.m.s. pro Upr > 600/√3 V nebo 600 V: 1.2 kV r.m.s.
  • Trvalé provozní napětí: 1.2 x Upr
  • Jmenovitý napěťový faktor FV: 1.9 x Upr / 8h (VTLS)
  • Izolační třída: E
  • Provozní teplota: - 5°C … +50°C
  • Skladovací teplota: -40°C … +85°C
  • Stupeň krytí dle IEC 60529: IP 20

Rozměry

Přední pohled VTLD Boční pohled VTLD Pohled shora VTLD


Rozšírené informácie



Maximální provozní napětí Um Primární jmenovité napětí Upr Sekundární jmenovité napětí 100/√3 V - Jmenovitá frekvence: 50 Hz
třída 0.2 / 3P (BR 1) třída 0.5 / 3P (BR 1) třída 1 / 3P (BR 1) třída 3 / 3P (BR 2) VAth
0-1 VA 0-2.5 VA 0-5 VA 15 VA
Obj. číslo Obj. číslo Obj. číslo Obj. číslo
0.72 kV 100/√3 V 601-0001 601-0020 601-0040 601-0060 25
110/√3 V 601-0002 601-0021 601-0041  601-0061 25
200/√3 V 601-0003 601-0022 601-0042  601-0062 25
220/√3 V  601-0004  601-0023  601-0043  601-0063  25
230/√3 V 601-0005 601-0024 601-0044 601-0064 25
380/√3 V 601-0006 601-0025 601-0045 601-0065 25
400/√3 V 601-0007 601-0026 601-0046 601-0066 25
500/√3 V 601-0008 601-0027 601-0047 601-0067 25
600/√3 V 601-0009 601-0028 601-0048  601-0068 25
1.2 kV 660/√3 V 601-0010 601-0029 601-0049  601-0069 25
690/√3 V 601-0011 601-0030 601-0050 601-0070 25
750/√3 V 601-0012 601-0031 601-0051 601-0071 25
1000/√3 V 601-0013 601-0032 601-0052 601-0072 25



Technické parametre

Parametry

Šírka156 mm
