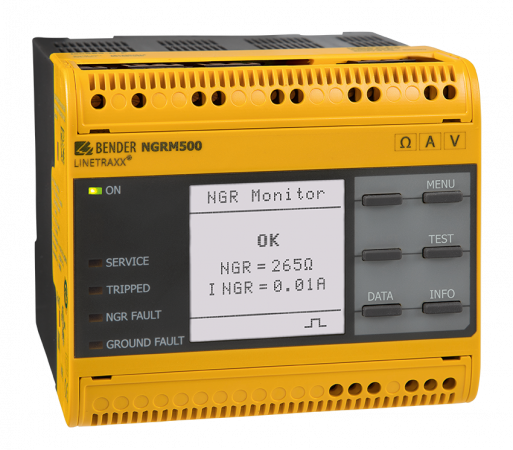

NGRM500/550 Monitor uzlového odporníka
Monitor uzlového odporníka pre distribučné sústavy s odporovým uzemnením uzla.

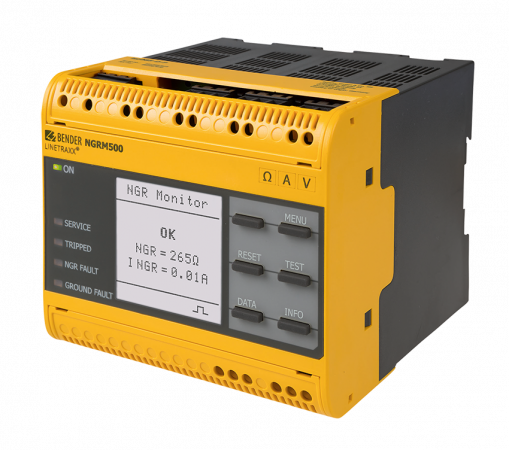

Prístroje NGRM500 a 550 zaisťujú trvalé sledovanie ohmickej hodnoty uzlového odporníka RNGR, a to ako pasívnym, tak aktívnym meraním. Vhodné pre siete typu HRG (High Resistance Grounded, siete s vysokou hodnotou uzlového odporu), ako aj pre sústavy typy LRG (Low Resistance Grounded, siete s nízkou hodnotou uzlového odporu). Možnosť merania prúdu INGR prechádzajúceho odporníkom.
Dopyt na produktPorovnať
Varianty k produktu NGRM500/550 Monitor uzlového odporníka (2)
ULL = 600 V...25000 V
Us = AC/DC, 48...240 V
ethernet, webserver
ULL = 600 V...25000 V
Us = AC/DC, 48...240 V
ethernet, webserver
Voliteľné príslušenstvo k NGRM500/550 Monitor uzlového odporníka
U(LL) do 690 V, U(NGR) do 400 V
U(LL) do 1000 V, U(NGR) do 600 V
U(LL) do 4300 V, U(NGR) do 2500 V
U(LL) do 14400 V, U(NGR) do 8400 V
U(LL) do 25 kV, U(NGRM) do 14,5 kV
Průměr 35 mm
Us = 24 V DC
Průměr 60 mm
Us = 24 V DC
Průměr 120 mm
Us = 24 V DC
Popis produktu
• Určenie hodnoty uzlového odporníka RNGR pomocou pasívnej alebo aktívnej meracej metódy
• Trvalé monitorovanie uzlového odporníka RNGR, a to aj v prípade, keď monitorovaná sieť nie je pod napätím
• Alarm alebo vybavenie ističa v prípade zemného spojenia
• Monitorovanie napätia UNGR na odporníku
• Monitorovanie prúdu INGR prechádzajúceho odporníkom
• Vstavané rozhranie ethernet a webový server
• Viacjazyčné menu (nemčina, angličtina (GB/US), španielčina, francúzština)
• Tlačidlo TEST (interné/externé, s alebo bez vybavenia ističa)
• FFT analýza meraných signálov
• Generátor pulzov pre manuálnu lokalizáciu zemného spojenia
• Relé pre signalizáciu zemného spojenia alebo závady odporníka
• Relé na odstavenie inštalácie (vybavenie ističa) po uplynutí nastaviteľného času
• Prístroj je možné kombinovať s monitormi poruchových prúdov RCMS… pre lokalizáciu vývodu s poruchou
• Grafický displej
• Široký rozsah napájacieho napätia (24 až 240 V AC/DC)
• Rozsah inštalácie až do 2000 m n.m.
• Pamäť chýb/história
• Analógový výstup pre merané hodnoty (0…10 V, 4…20 mA, konfigurovateľný)
• Možnosť ochrany heslom proti zmenám nastavených parametrov
• Vybavenie ističa v závislosti na hodnote RMS, základného signálu alebo harmonických
• Detekcia AC aj DC zemného spojenia (v závislosti od typu použitého meracieho transformátora)
Rozšírené informácie

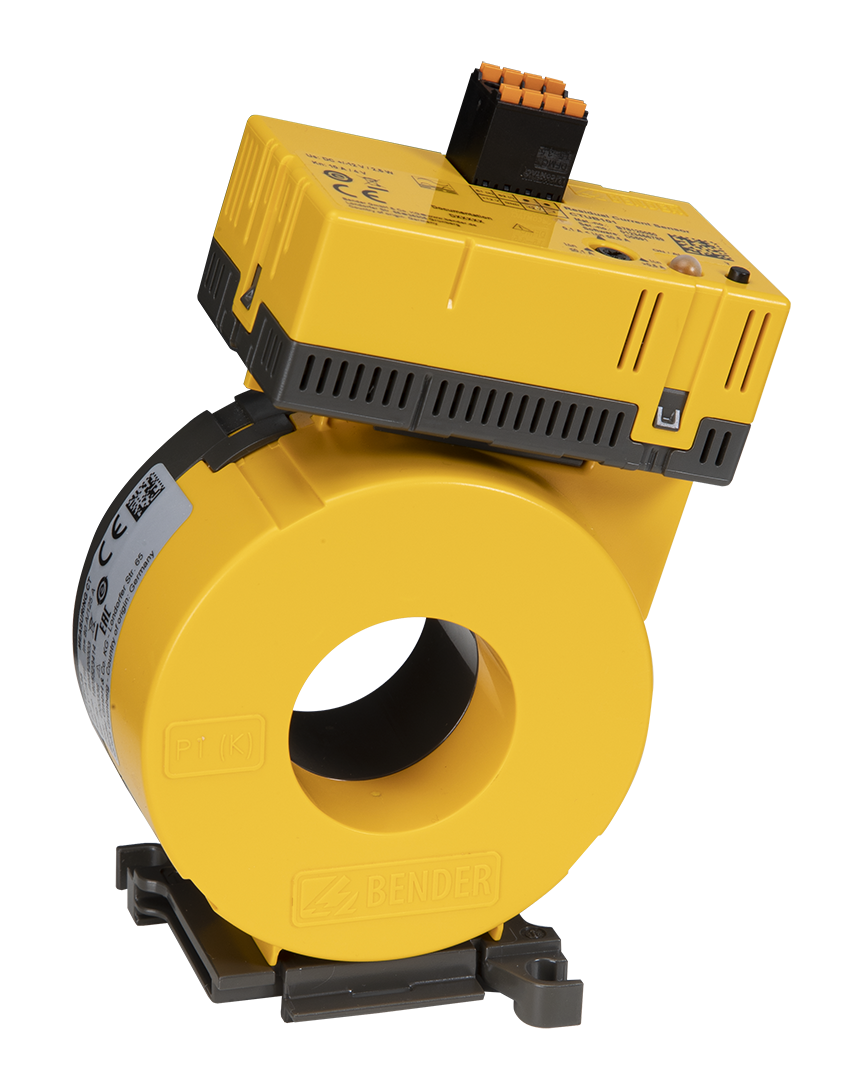

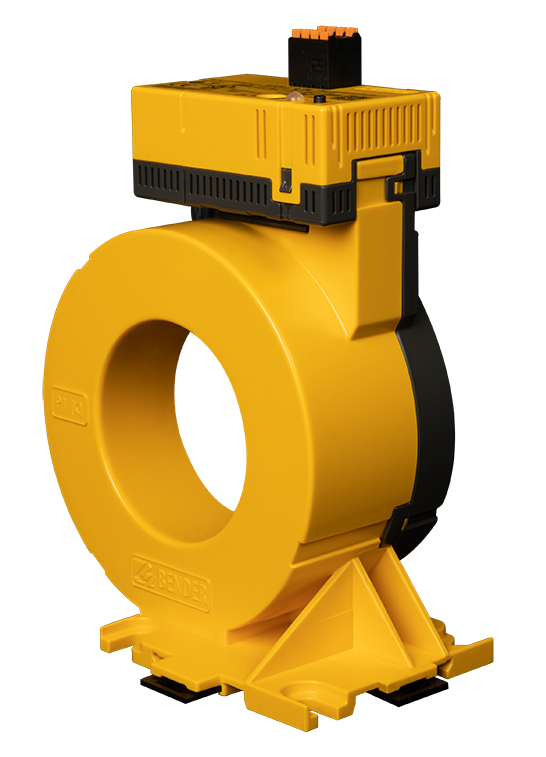

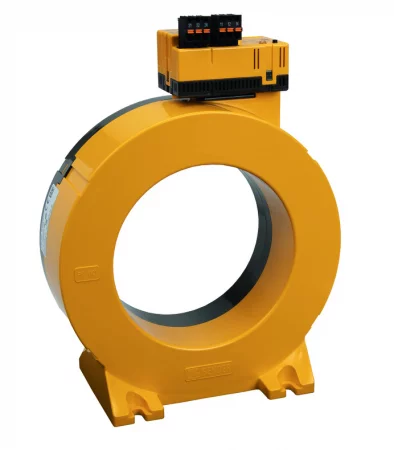

Prístroje NGRM500 a 550 umožňujú nepretržité monitorovanie ohmickej hodnoty uzlového rezistora RNGR pasívnym aj aktívnym meraním. Vďaka aktívnej metóde merania možno monitorovať stav uzlového rezistora aj vtedy, keď príslušná distribučná sieť nie je pod napätím. Prístroje NGRM500/550 okrem toho monitorujú napätie UNGR na rezistore a pomocou externého meracieho transformátora rady CTUB103-CTBC... aj prúd INGR prechádzajúci rezistorom.

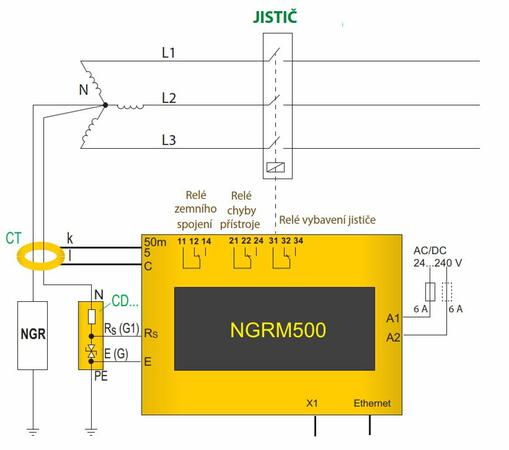

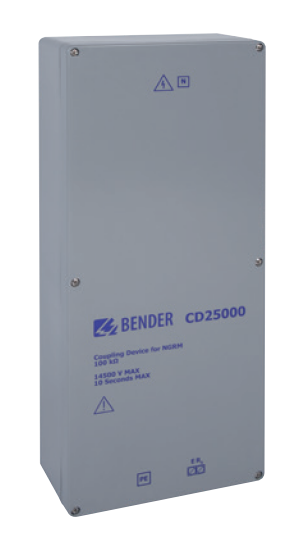

Na pripojenie prístrojov radu NGRM500 k uzlovému rezistoru sa používajú spojovacie prvky rady CD, ktoré sú k dispozícii v celkovo 5 verziách v závislosti od menovitého napätia na uzlovom rezistore UNGR:
|
Typ spojovacieho člena |
Menovité sieťové napätie |
|
|
AC [V] |
DC [V] |
|
|

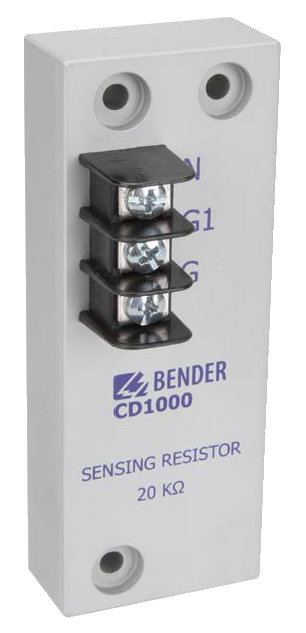

CD1000 |
690 |
400 |
|

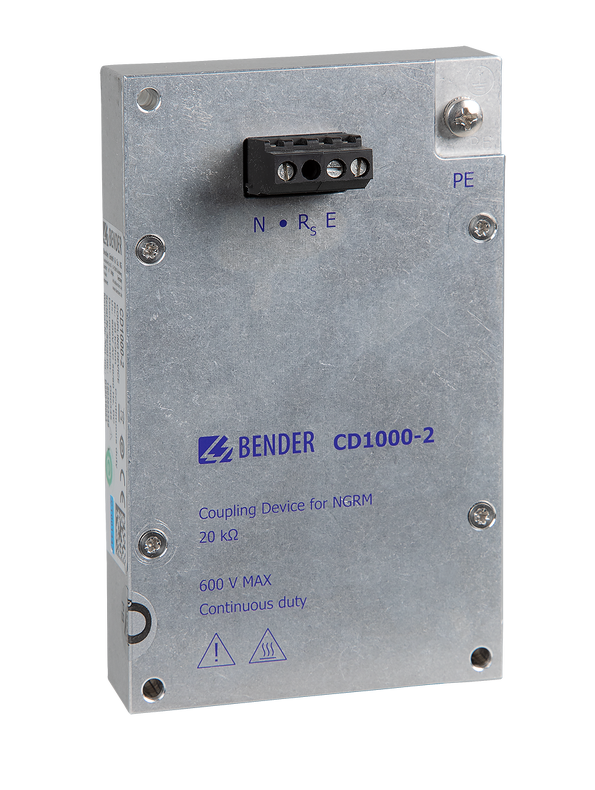

CD1000-2 |
1 000 |
600 |
|

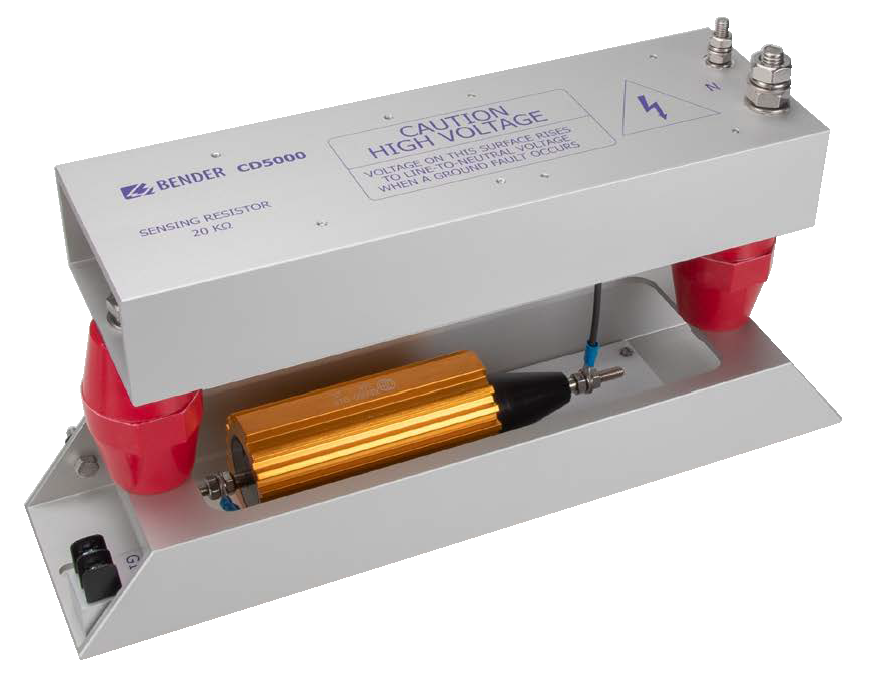

CD5000 |
4 300 |
2 500 |
|

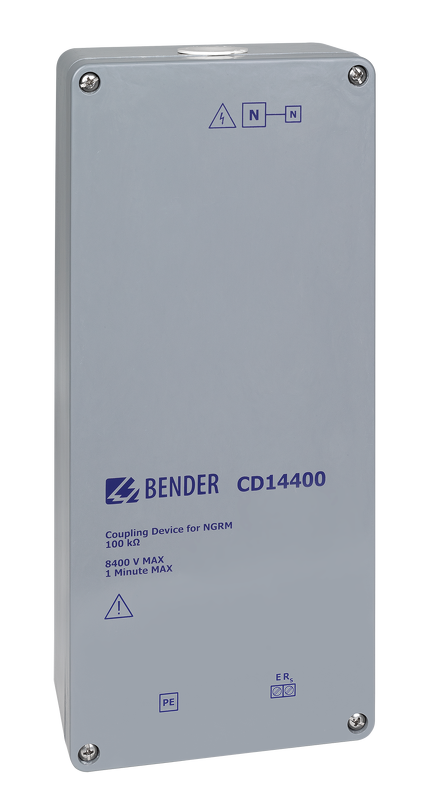

CD14400 |
8 400 |
8 400 |
|
ULL až do hodnoty 14 400 |
||
|
CD25000 |
14 500 |
14 500 |
|
ULL až do hodnoty 25 000 |
||
Pre prípad meraní v beznapäťovej distribučnej sieti obsahujú monitory uzlových odporov generátor impulzov, ktorý sa v tomto prípade používa na určenie hodnoty odporu RNGR. Generátor sa môže použiť aj na manuálne určenie polohy uzemnenia. Z hľadiska komunikácie sú prístroje vybavené rozhraniami BMS a Ethernet a zabudovaným webovým serverom. Vďaka tomu je veľmi jednoduché načítať namerané hodnoty do externého monitorovacieho systému. Samozrejmosťou sú 3 samostatné výstupné relé, ktoré slúžia na signalizáciu zemného spojenia, poruchy prístroja a na priame ovládanie výkonového prvku na odpojenie monitorovaného systému.
