NGRM700/750 Monitor uzlového odporníka

Monitor uzlového odporníka pre distribučné sústavy s odporovým uzemnením uzla.

Prístroje NGRM700 a 750 zaisťujú trvalé sledovanie ohmickej hodnoty uzlového odporníka RNGR, a to ako pasívnym, tak aktívnym meraním. Vhodné pre siete typu HRG (High Resistance Grounded, siete s vysokou hodnotou uzlového odporu), ako aj pre sústavy typy LRG (Low Resistance Grounded, siete s nízkou hodnotou uzlového odporu). Možnosť indikácie zemného spojenia pre jednotlivé fázy.

Dostupnosť: Na požiadanie
Zvoľte variantu (2)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu NGRM700/750 Monitor uzlového odporníka (2)

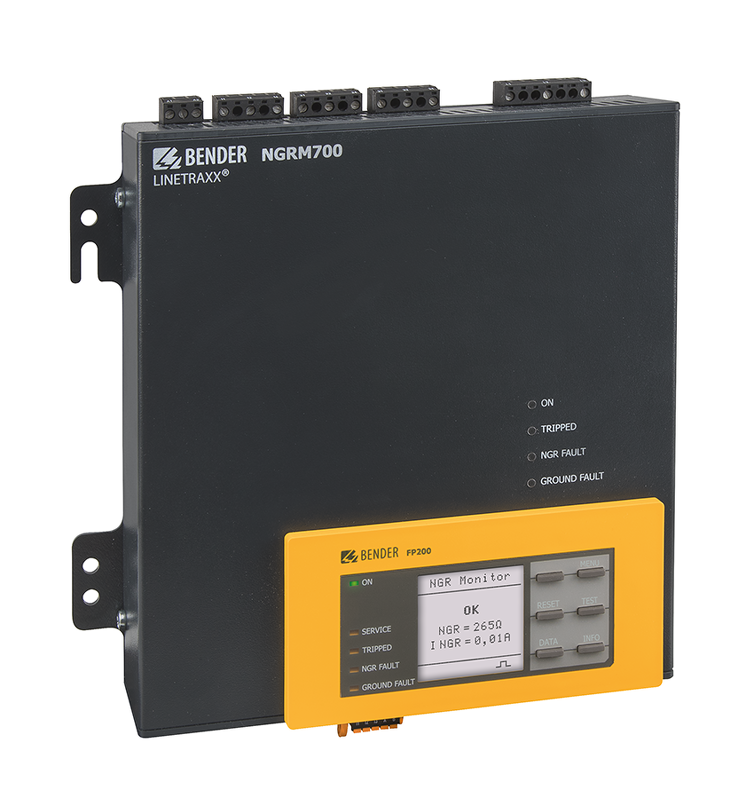

NGRM700 - Monitor uzlového odporníka
Monitor uzlového odporníka
NGRM700
pro sítě HRG (15 Ω...5 kΩ)
ULL = 600 V...25000 V
Us = AC/DC, 48...240 V
ethernet, webserver
detekce zemního spojení pro jednotlivé fáze
OBJ: B94013700
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
NGRM750 Monitor uzlového odporníka
Monitor uzlového odporníka
NGRM750
pro sítě LRG (0,1 Ω...200 Ω)
ULL = 600 V...25000 V
Us = AC/DC, 48...240 V
ethernet, webserver
detekce zemního spojení pro jednotlivé fáze
OBJ: B94013750
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k NGRM700/750 Monitor uzlového odporníka

CD1000 - Väzbový člen
Väzbový člen
CD1000
Vazebný člen pro NGRM aplikace
U(LL) do 690 V, U(NGR) do 400 V
OBJ: B98039010
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CD1000-2 - Väzbový člen
Väzbový člen
CD1000-2
Vazebný člen pro NGRM aplikace
U(LL) do 1000 V, U(NGR) do 600 V
OBJ: B98039053
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CD5000 - Väzbový člen
Väzbový člen
CD5000
Vazebný člen pro NGRM aplikace
U(LL) do 4300 V, U(NGR) do 2500 V
OBJ: B98039011
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CD14400 - Väzbový člen
Väzbový člen
CD14400
Vazebný člen pro NGRM aplikace
U(LL) do 14400 V, U(NGR) do 8400 V
OBJ: B98039054
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CD25000 Väzbový člen
Väzbový člen
CD25000
Vazebný člen pro NGRM aplikace
U(LL) do 25 kV, U(NGRM) do 14,5 kV
OBJ: B98039055
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

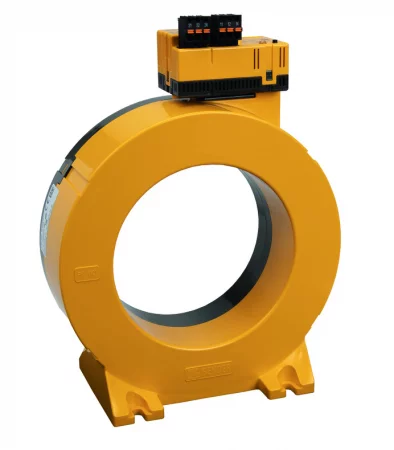

CTUB103-CTBC35 Transformátor prúdu
Transformátor prúdu
CTUB103-CTBC35
Měřicí transformátor pro NGRM aplikace
Průměr 35 mm
Us = 24 V DC
OBJ: B78120030
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
313 EUR/ks
375,60 EUR s DPH
Porovnání
+-
Košík
CTUB103-CTBC60 Transformátor prúdu
Transformátor prúdu
CTUB103-CTBC60
Měřicí transformátor pro NGRM aplikace
Průměr 60 mm
Us = 24 V DC
OBJ: B78120031
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
360 EUR/ks
432 EUR s DPH
Porovnání
+-
Košík
CTUB103-CTBC120 Transformátor prúdu
Transformátor prúdu
CTUB103-CTBC120
Měřicí transformátor pro NGRM aplikace
Průměr 120 mm
Us = 24 V DC
OBJ: B78120032
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
607 EUR/ks
728,40 EUR s DPH
Porovnání
+-
Košík

Popis produktu

• Určenie hodnoty uzlového odporníka RNGR pomocou pasívnej alebo aktívnej meracej metódy
• Trvalé monitorovanie uzlového odporníka RNGR, a to aj v prípade, keď monitorovaná sieť nie je pod napätím
• Alarm alebo vybavenie ističa v prípade zemného spojenia
• Monitorovanie napätia UNGR na odporníku
• Monitorovanie prúdu INGR prechádzajúceho odporníkom
Indikácia zemného spojenia pre jednotlivé fázy (voliteľná funkcia - do 690 V priame pripojenie k monitorovanej sieti, pre vyššie napätie pomocou napäťových transformátorov)
Vstavané rozhranie ethernet a webový server
• Viacjazyčné menu (nemčina, angličtina (GB/US), španielčina, francúzština)
• Tlačidlo TEST (interné/externé, s alebo bez vybavenia ističa)
• FFT analýza meraných signálov
Generátor pulzov pre manuálnu lokalizáciu zemného spojenia
• Relé pre signalizáciu zemného spojenia alebo závady odporníka
• Relé na odstavenie inštalácie (vybavenie ističa) po uplynutí nastaviteľného času
• Prístroj je možné kombinovať s monitormi poruchových prúdov RCMS… pre lokalizáciu vývodu s poruchou
Grafický displej
• Široký rozsah napájacieho napätia (24 až 240 V AC/DC)
• Rozsah inštalácie až do 5000 m n.m.
• Pamäť chýb/história
• Analógový výstup pre merané hodnoty (0…10 V, 4…20 mA, konfigurovateľný)
Oddeliteľný displej pre inštaláciu do dverí rozvádzača
• Možnosť ochrany heslom proti zmenám nastavených parametrov
• Vybavenie ističa v závislosti na hodnote RMS, základného signálu alebo harmonických
• Detekcia AC aj DC zemného spojenia (v závislosti od typu použitého meracieho transformátora)


Rozšírené informácie

Přístroje NGRM700 a 750 zajišťují trvalé sledování ohmické hodnoty uzlového odporníku RNGR, a to jak pasivním, tak aktivním měřením. Díky aktivní měřicí metodě lze monitorovat stav uzlového odporníku i v případě, kdy předmětná distribuční síť není pod napětím. Dále přístroje NGRM500/550 monitorují napětí UNGR na odporníku a pomocí externího měřicího transformátoru řady CTUB103-CTBC.. rovněž proud INGR procházející odporníkem.

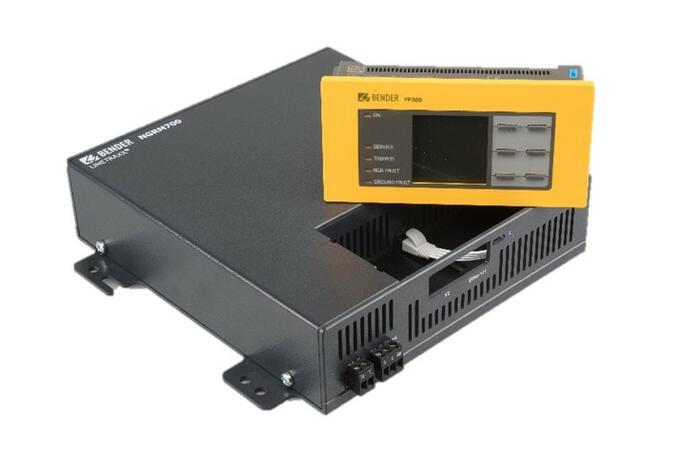

Přístroje řady 700 umožňují rozlišit a signalizovat zemní spojení pro jednotlivé fáze distribuční soustavy. Kromě měření napětí UNGR na odporníku a proudu INGR procházejícím odporníkem provádí monitor rovněž harmonickou analýzu. Tu lze zobrazit přímo na displeji přístroje ve formě bargrafů. Přístroj NGRM700/750 je dále vybaven oddělitelným displejem FP200, který může být instalován do dveří rozváděče.

Pro připojení přístrojů řady NGRM500 k uzlovému odporníku slouží vazebné členy řady CD, které jsou dostupné v celkem 5-ti provedeních v závislosti na jmenovitém napětí na uzlovém odporníku UNGR:

Přehled vazebných členů CD

Typ vazebného členu

Jmenovité napětí sítě

AC [V]

DC [V]

CD1000

690

400

CD1000-2

1 000

600

CD5000

4 300

2 500

CD14400

8 400

8 400

ULL až do hodnoty 14 400

CD25000

14 500

14 500

ULL až do hodnoty 25 000



Pro případ měření v distribuční síti bez napětí obsahují monitory uzlového odporníku generátor pulzů, který v takovém případě slouží pro stanovení hodnoty odporu RNGR. Generátor lze rovněž použít pro manuální lokalizaci zemního spojení. Z hlediska komunikace jsou přístroje vybaveny rozhraními BMS, ethernet a vestavěným webserverem. Vyčítání naměřených hodnot do externího dohledového systému je tak velmi snadné. Samozřejmostí jsou 3 samostatná výstupní relé sloužící pro signalizaci zemního spojení, poruchy přístroje a pro přímé ovládání výkonového prvku pro odpojení monitorované soustavy.
