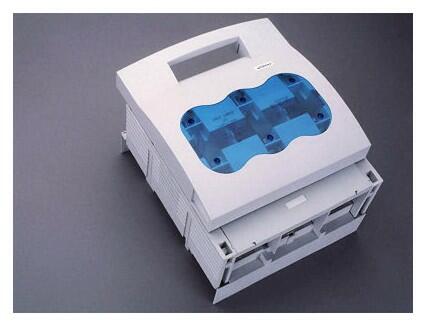

NH - Pojistkové odpínače (60 mm systém)

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Poistkové odpínače.

Charakteristika

Radový poistkový odpínač pre nožové poistky NH veľkosti 000, 00, 1, 2, 3 a 4a. Určené pre montáž na 60 mm pripojovací systém.

Dostupnosť: Predaj ukončený

Dopyt na produkt

Porovnať

Radek Odložilík

+420 724 750 554

Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.

Popis produktu

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Poistkové odpínače.

Radové poistkové odpínače QUADRON sú určené pre použitie s poistkami NH všetkých veľkostí (000, 00, 1, 2, 3)
Sú určené pro montáž na pripojovací 60 mm systém

Rozšírené informácie

QUADRON^® Poistkové odpínače, základná konštrukcia

Objednacie číslo	Veľkosť	Menovitý prúd	Menovité napätie	Pripojenie
33 216	000	125 A	690 V	svorka do 50 mm²
33 198	00	160 A	690 V	svorka do 95 mm²
33 398	00	160 A	690 V	šroub M8
33 601	1	250 A	690 V	šroub M10
33 602	2	400 A	690 V	šroub M10
33 603	3	630 A	690 V	šroub M12

QUADRON^® CrossLinkBreaker, s kontrolou stavu poistiek

Objednacie číslo	Veľkosť	Menovitý prúd	Menovité napätie	Pripojenie
33 324	00	160 A	690 V	svorka do 90 mm²
33 325	1	250 A	690 V	šroub M10
33 326	2	400 A	690 V	šroub M10
33 327	3	630 A	690 V	šroub M12

Pripojovacie príslušenstvo

Objednacie číslo	Veľkosť	Pripojenie	Konštrukcia
30 894	00	-	šroub M8
01 182	00	Cu : 3 x 1,5...16 mm², vk Cu : 3 x 1,5...10 mm², vk+ko	dierková svorka
03 727	00	Cu : 1,5...70 mm², vk, vf+ko Cu fb¹⁾ : max. 12 x 10 mm	strmeňová svorka
33 163	1	Cu : 70...150 mm², vk, vf+ko Cu fb¹⁾ : max. 18 x 14 mm
33 164	2	Cu : 120...240 mm², vk, vf+ko Cu fb¹⁾: max. 21 x 14 mm
33 165	3	Cu : 150...300 mm², vk, vf+ko Cu fb¹⁾ : max. 21 x 14 mm
33 224	00	Cu, Al²⁾ : 16...70 mm², vk, vs, vf+ko	skosená svorka
33 166	1	Cu, Al²⁾: 70...150 mm², vk, vs, vf, vf+ko
33 167	2	Cu, Al²⁾ : 50...150 / 120...240 mm², vk, vs, vf, vf+ko
33 168	3	Cu, Al²⁾ : 150...300 mm², vk, vs, vf, vf+ko
33 145	1	Cu : 2x 35...70 mm², vk, vs, vf+ko	dvojitá skosená svorka
33 146	2	Cu : 2x 70 - 120 mm², vk, vs, vf+ko
33 147	3	Cu : 2x 150 mm², vk, vs, vf+ko
33 385	3	Cu : 2x 180 mm², vk, vs, vf+ko
1) Pre pripojenie vodiča s obdĺžnikovým prierezom (Lamelové alebo ploché prípojky) 2) Pri použití Al vodičov nie sú spoje bezúdržbové Skratky: vk - viacžilový vodič, kruhový prierez vs - viacžilový vodič, sektorový prierez vf - jemný lankový vodič vf+ko - jemný lankový vodič s kruhovou objímkou

Kryty

Objednacie číslo	Veľkosť	Rozmery	Popis
79 811	00	106 x 350 mm	kryt pre káblové oká
33 315	00	20 x 350 mm	vyrovnávací kryt
33 317	-	184 x 350 mm	krycia lišta
33 142	1	210 x 350 mm	vyrovnávací kryt
33 316	2	210 x 350 mm	vyrovnávací kryt
33 143	2	208 x 360 mm	kryt pre káblové oká
33 144	3	254 x 363 mm	kryt pre káblové oká

Súbory na stiahnutie

Technické údaje

Technická data - NH-pojistkový odpínač

(PDF, 74 kB)

Výkresy

Rozměry 33198

(PDF, 63 kB)
