Poistková technika

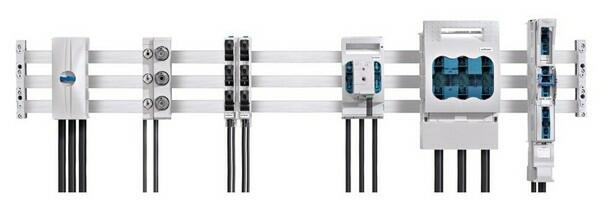

Poistkové spodky CUSTO a QUADRON, poistkové odpínacie lišty SECUR PowerLiner a EasyLiner, držiaky valcových poistiek AMBUS, odpínače s poistkami D01 a D02 pre všetky typy bežne používaných poistkových vložiek (nožové NH, závitové D alebo valcové NFC poistkové vložky).
Varianty k produktu Poistková technika (30)
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
Voliteľné príslušenstvo k Poistková technika
Popis produktu
Poistková technika
- Prístroje pre valcové poistkové vložky 10x38 a triedy J
- Prístroje pre závitové poistkové vložky D01, D02
- Prístroje pre nožové poistkové vložky NH00, NH1, NH2
Rozšírené informácie

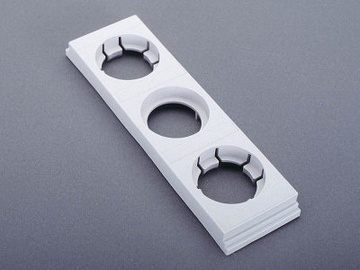

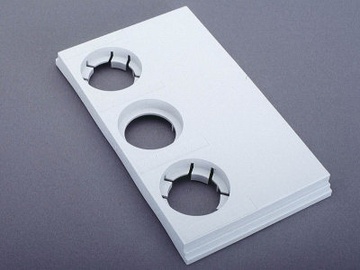

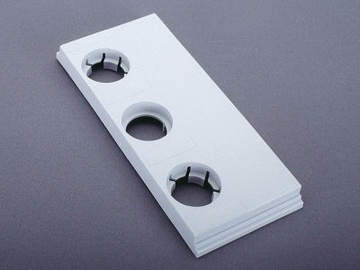

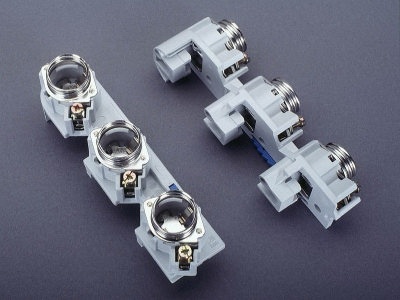

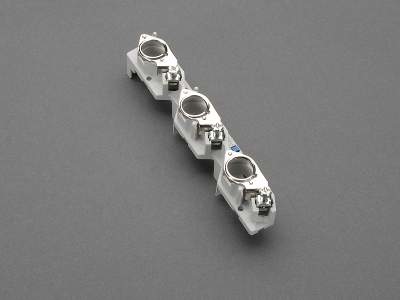

CUSTO - poistkové spodky D
Objednávacie číslo | Prevedenie | Veľkosť (šírka x výška) [mm] | Menovitý prúd [A] | Popis |
---|---|---|---|---|
S ochranným krytom, pre poistkové vložky a dištančné - vymedzovacie objímky |
||||
31935.000 | Poistkový spodok | 27 x 200 | 63 | E18 |
31936.000 | Poistkový spodok | 36 x 200 | 63 |
E18 |
S ochranným krytom, pre poistkové vložky a dištančné - vymedzovacie objímky |
||||
01647.000 | Poistkový spodok | 27 x 200 | 63 |
E18 |
01498.000 | Poistkový spodok | 36 x 200 | 63 |
E18 |
S ochranným krytom, pre poistkové vložky a dištančné - vymedzovacie objímky |
||||
31946.000 | Poistkový spodok pre poistky DII | 42 x 200 | 63 |
E27 |
31947.000 | Poistkový spodok pre poistky DIII | 57 x 200 | 63 |
E27 |
S ochranným krytom, pre poistkové vložky a skrutkové dištančné - vymedzovacie objímky |
||||
31950.000 | Poistkový spodok pre poistky DII | 42 x 200 | 25 | E27 |
31951.000 | Poistkový spodok pre poistky DIII | 57 x 200 | 63 | E33 |
Bez ochranného krytu, pre poistkové vložky a dištančné - vymedzovacie objímky |
||||
31918.000 | Poistkový spodok pre poistky DII | - | 25 | E27 |
31919.000 | Poistkový spodok pre poistky DIII | - | 63 | E33 |
Bez ochranného krytu, pre poistkové vložky a skrutkové dištančné - vymedzovacie objímky |
||||
31441.000 | Poistkový spodok pre poistky DII | - | 25 | E27 |
31442.000 | Poistkový spodok pre poistky DIII | - | 63 | E33 |

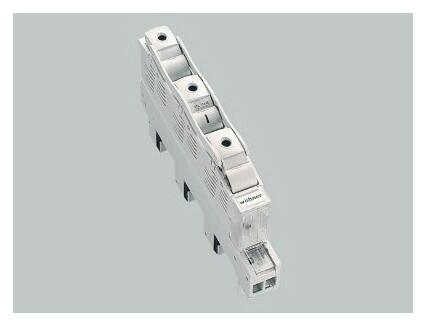

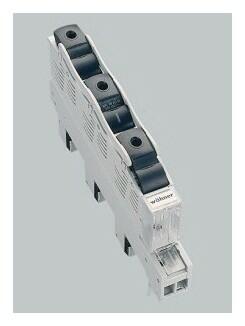

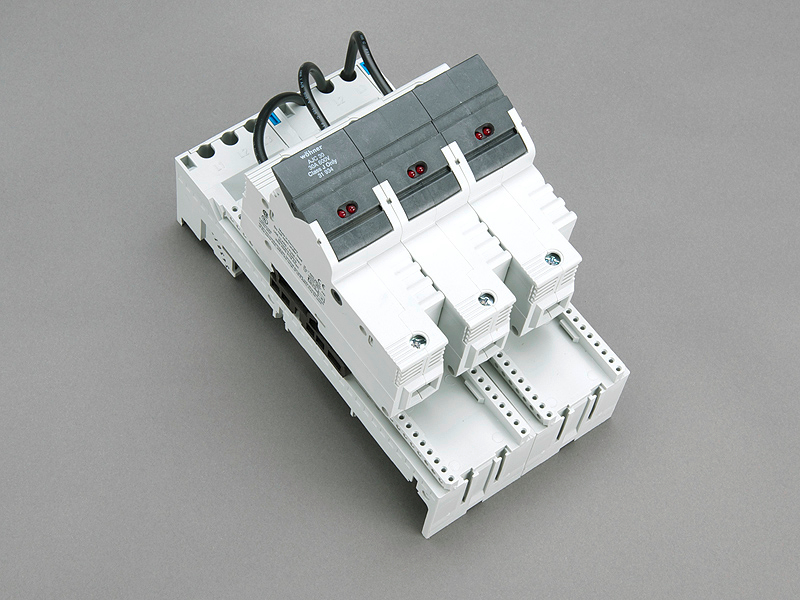

SECUR - poistkové odpínacie lišty
Objednacie číslo | Prevedenie | Menovité napätie [V] | Menovitý prúd [A] | Kategória užitia |
---|---|---|---|---|
SECUR PowerLine - vysoká verzia, 3-pólovo alebo 1-pólovo spínateľné |
||||
31158.000 | Poistková odpínacia lišta pre poistky D01 a D02 | 400 | 63 | AC - 23 A (400V) |
31525.000 | Poistková odpínacia lišta pre poistky D01 a D02 | 400 | 63 |
AC - 23 A (400V) |
31232.000 | Poistková odpínacia lišta pre poistky 10x38 | 690 | 32 |
AC - 23 A (400V), AC - 22A (690V) |
Pri dlhodobom zaťažení nad 35 A sa doporučuje využitie bočného modula 31901.000 |
||||
SECUR EasyLine - plochá verzia, 3-pólovo spínateľné |
||||
31574.000 | Poistková odpínacia lišta pre poistky D01 a D02 | 400 | 63 |
AC - 22 B (400V) |
31575.000 | Poistková odpínacia lišta pre poistky D01 a D02, s LED | 400 | 63 |
AC - 22 B (400V) |
31578.000 | Poistková odpínacia lišta pre poistky D01 a D02 | 400 | 63 |
AC - 22 B (400V) |
31588.000 | Poistková odpínacia lišta pre poistky D01 a D02, pre systém prípojníc 250A, 400A, 630 A firmy HENZEL | 400 | 63 |
AC - 22 B (400V) |
31579.000 | Poistková odpínacia lišta pre poistky D01 a D02, s LED | 400 | 63 |
AC - 22 B (400V) |

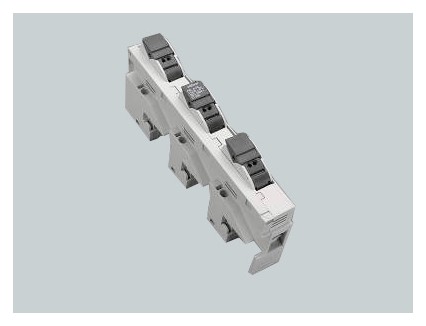

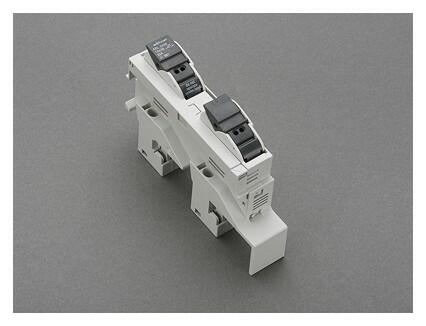

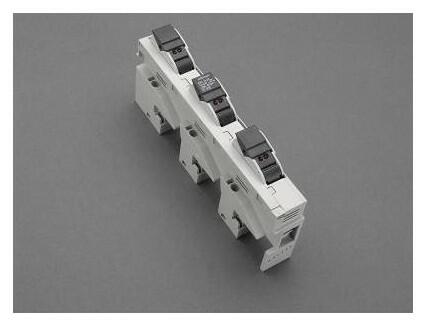

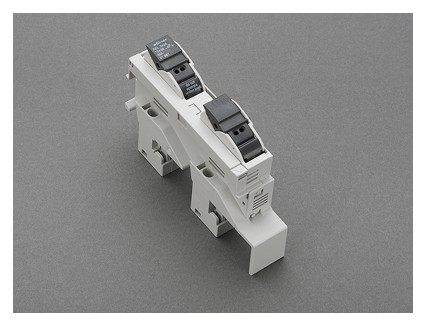

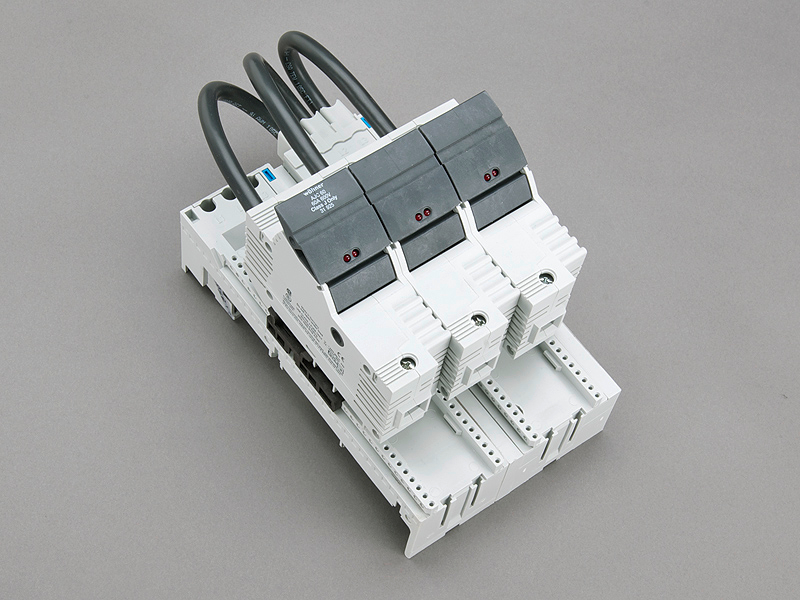

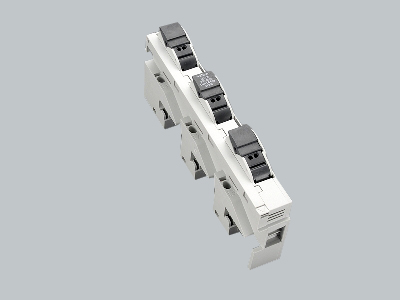

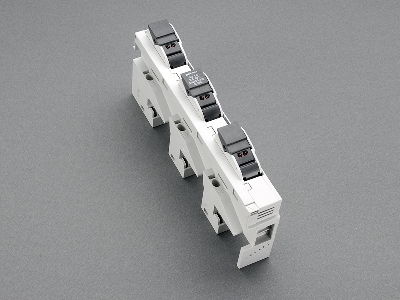

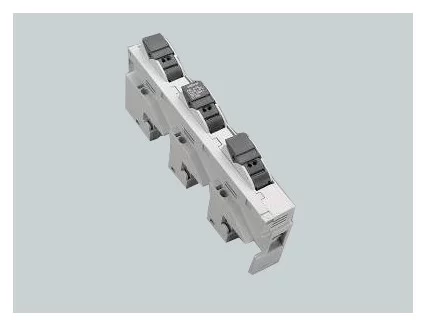

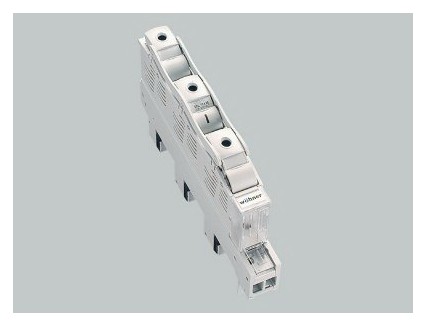

AMBUS - držiaky valcových poistiek
Objednací číslo | Provedení dle IEC | Počet pólů | Popis |
---|---|---|---|
31570.000 | Držiak valcových poistiek pre poistky 10 x 38 podľa IEC 60269-6 | 1 | Pre prípojnice: 30 x 5, 10 mm, 30 A / 1000 V |
31571.000 |
Držiak valcových poistiek pre poistky 10 x 38 podľa IEC 60269-6 |
1 | Pre prípojnice: 30 x 5, 10 mm, 30 A / 1000 V |
31572.000 | Držiak valcových poistiek pre poistky 10 x 38 podľa IEC 60269-6 | 1 | Pre prípojnice: 30 x 5, 10 mm, 30 A / 1000 V |
31961.000 | Držiak valcových poistiek pre poistky 10 x 38 podľa IEC 60269-2* | 2 | Pre prípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové prípojnice, 32 A / 690 V |
31954.000 | Držiak valcových poistiek pre poistky 10 x 38 podľa IEC 60269-2* | 3 | Pre prípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové prípojnice, 32 A / 690 V |
31955.000 | Držiak valcových poistiek pre poistky 10 x 38 podľa IEC 60269-2, s LED 110-690V AC/DC* | 3 | Pre prípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové prípojnice, 32 A / 690 V |
31963.000 | Držiak valcových poistiek* | 3-póly + N | Pre prípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové prípojnice, 32 A / 690 V |
31964.000 | Držiak valcových poistiek* | 3-póly + N | Pre prípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové prípojnice, 32 A / 690 V |
* s pružinovými svorkami |

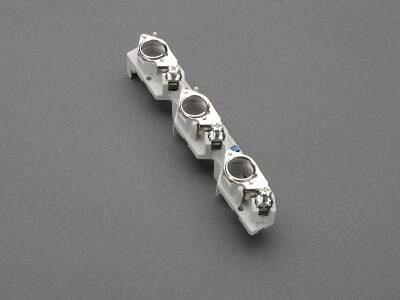

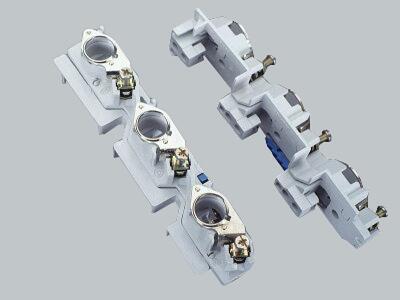

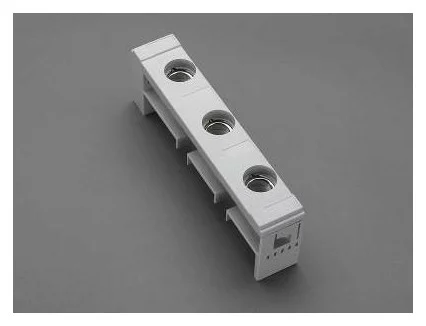

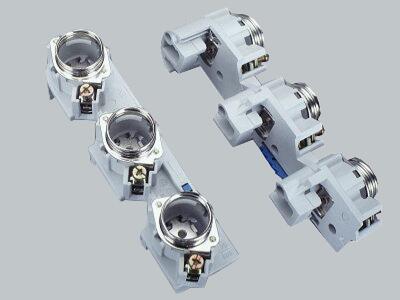

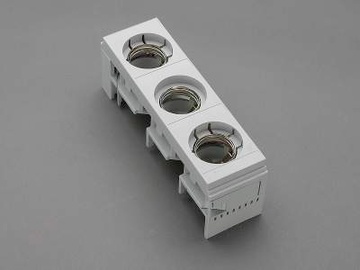

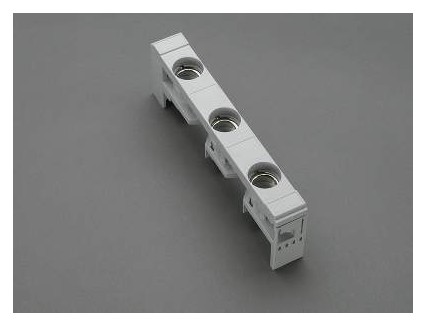

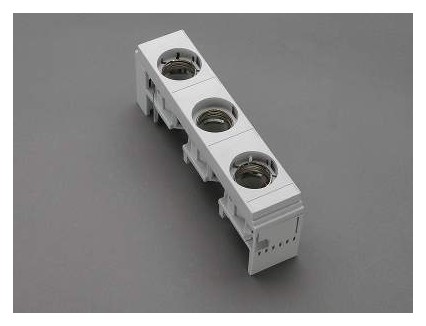

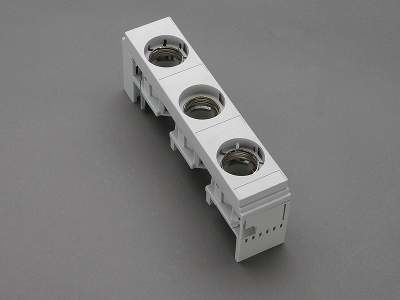

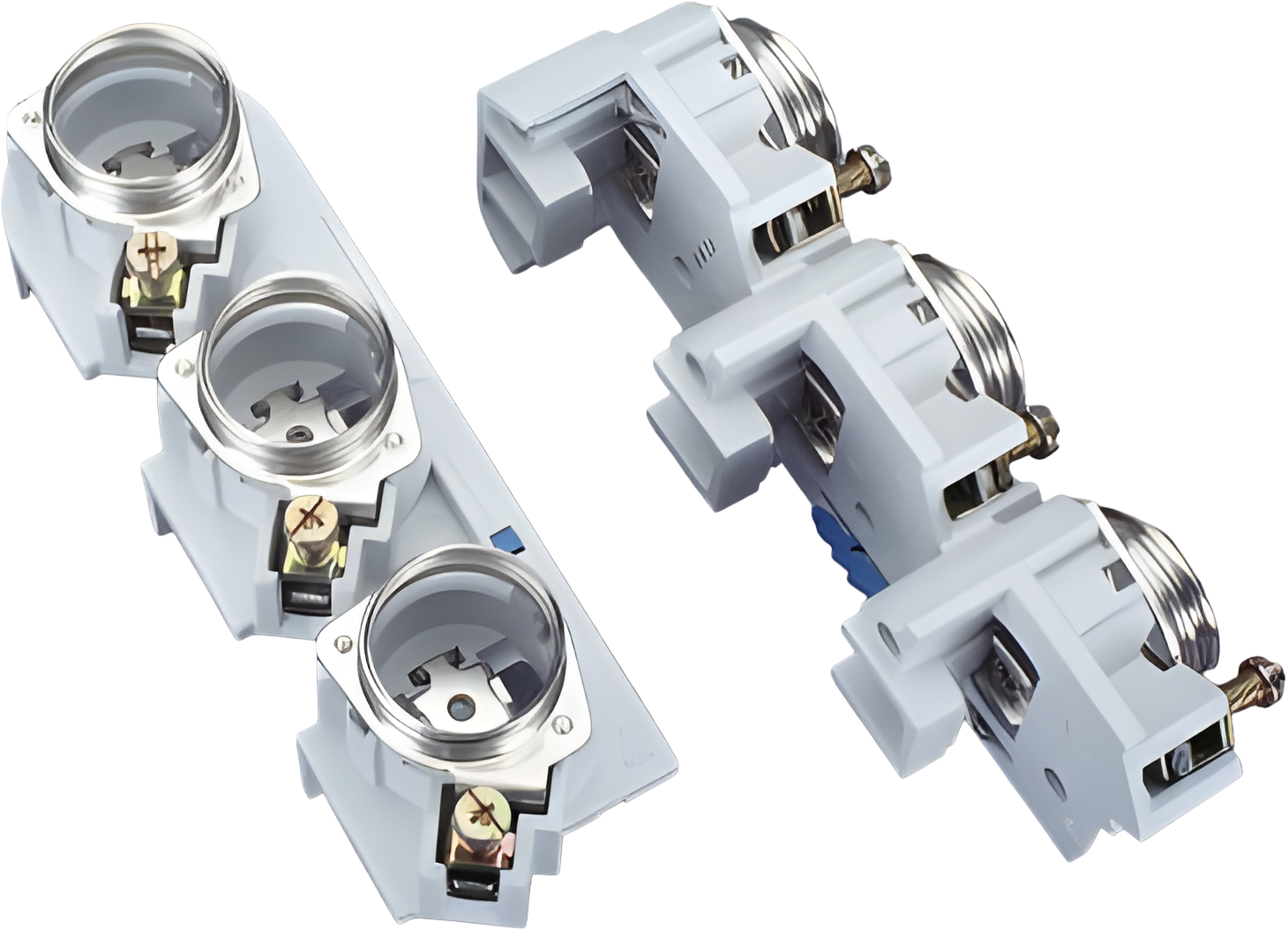

Poistkové spodky - závitové poistky D a D0
Objednacie číslo | Prevedenie podľa ČSN EN 60947-3 | Počet pólov | Popis |
---|---|---|---|
31935.000 | Poistkový spodok * | 3 | Pre závit E18/63A/400V1 |
31936.000 | Poistkový spodok * | 3 | Pre závit E18/63A/400V1 |
31946.000 | Poistkový spodok * | 3 | Pre závit E27/25A/500V2 |
31947.000 | Poistkový spodokk * | 3 |
Pre závit E33/63A/500V2 |
* Hlavica a vymedzovací krúžok nie sú súčásťou balenia 1 Pre poistkové vložky a distančné objímky 2 Pre poistkové vložky a vymedzovacie vložky |

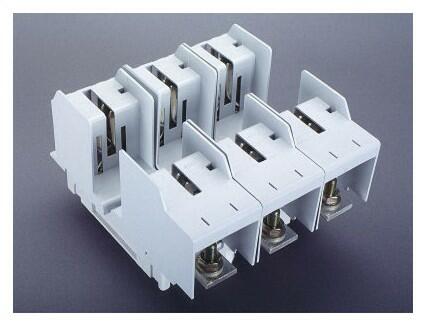

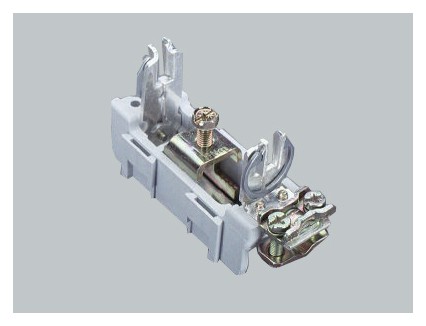

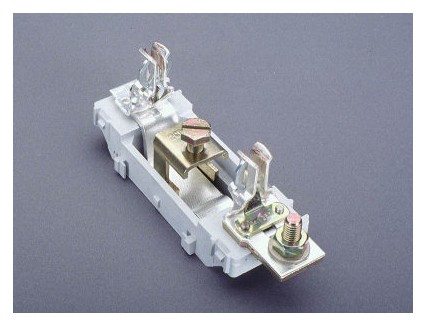

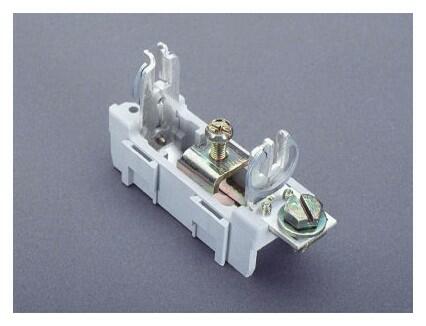

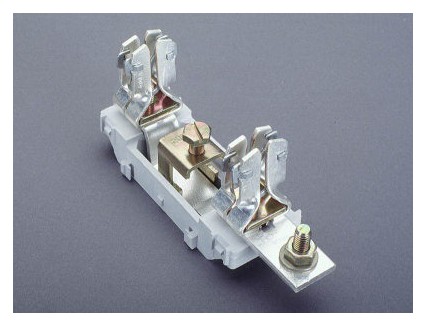

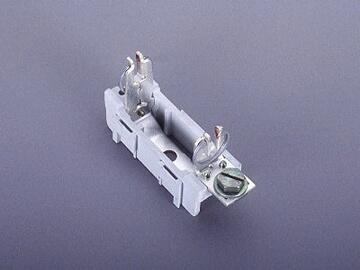

Poistkové spodky - nožové poistky NH
Veľkosť NH 00
Objednacie číslo | Preovedenie podľa ČSN EN 60947-3 | Veľkosť | Menovitý prúd [A] | Pripojenie |
---|---|---|---|---|
03199.000 | Poistkový spodok - 3-pól | NH 00 | 160 | Rámová svorka |
03299.000 | Poistkový spodok - 3-pól | NH 00 | 160 | Skrutka M8 |
03654.000 | Poistkový spodok - 3-pól | NH 00 | 160 | Rámová svorka |
03656.000 | Poistkový spodok - 3-pól | NH 00 | 160 | Skrutka M8 |
03369.000 | Poistkový spodok - 1-pól | NH 00 | 160 | Rámová svorka |
03370.000 | Poistkový spodok - 1-pól | NH 00 | 160 | Skrutka M8 |
Veľkosť NH 1
Objednacie číslo | Prevedenie podľa ČSN EN 60947-3 | Veľkosť | Menovitý prúd [A] | Pripojenie |
---|---|---|---|---|
03300.000 | Poistkový spodok - 3-pól | NH 1 | 250 | Rámová svorka |
03301.000 | Poistkový spodok - 3-pól | NH 1 | 250 | Skrutka M10 |
03384.000 | Poistkový spodok - 1-pól | NH 1 | 250 | Skrutka M10 |
Veľkosť NH 2
Objednacie číslo | Prevedenie podľa ČSN EN 60947-3 | Veľkosť | Menovitý prúd [A] | Pripojenie |
---|---|---|---|---|
03693.000 | Poistkový spodok - 3-pól | NH 2 | 400 | Skrutka M10 |
03599.000 | Poistkový spodok - 1-pól | NH 2 | 400 |
Skrutka M10 |
POZOR: Poistkové vložky nie sú súčásťou dodávky.
Ďalšie príslušenstvo nájdete v sekcii "Na stiahnutie".
Články a informácie
Súvisiace produkty

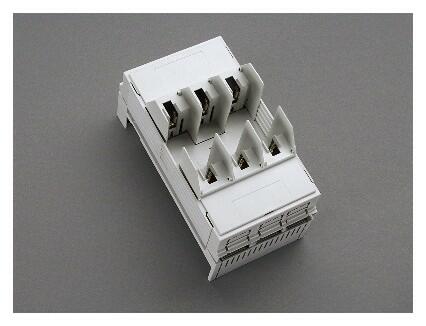

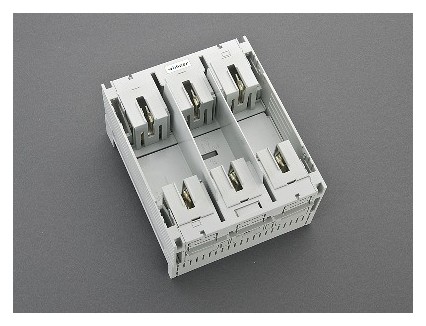

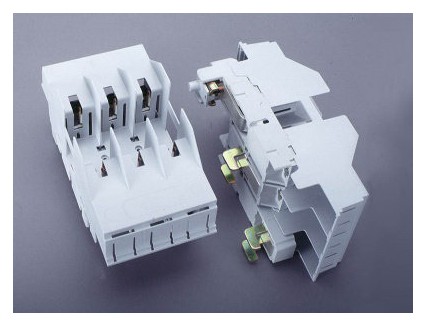

Poistkové odpínače QUADRON pre všetky typy bežne používaných nožových NH vložiek.
