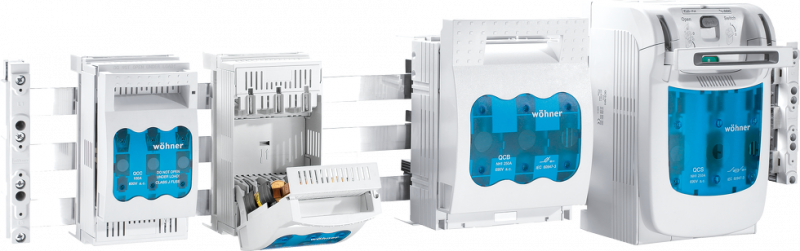

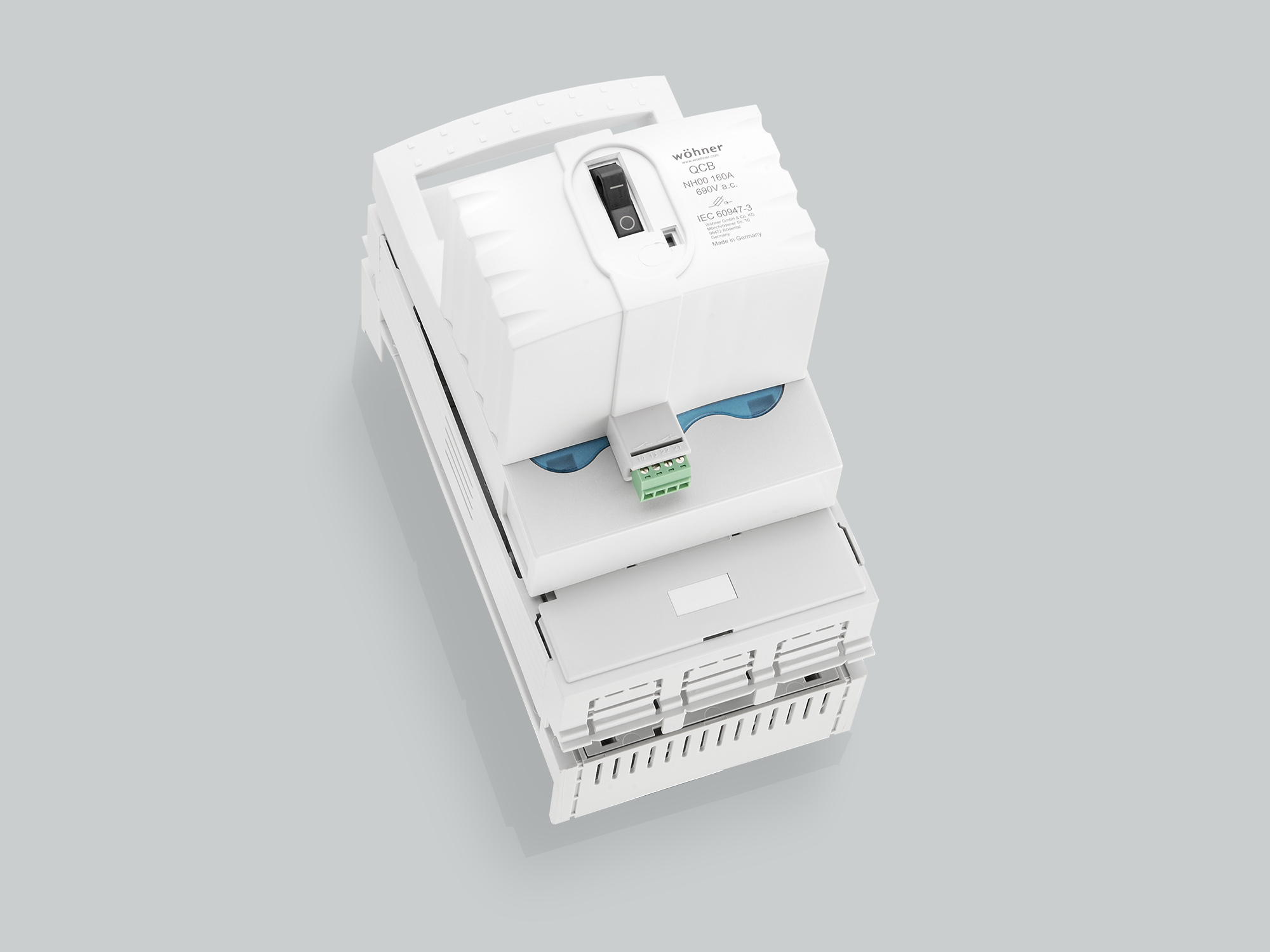

Poistkové odpínače QUADRON

Poistkové odpínače QUADRON pre všetky typy bežne používaných nožových NH vložiek.
Nové poistkové odpínače a odpínače s poistkami QUADRON Speed s pružinovým mechanizmom umožňujú zapínanie a vypínanie menovitých prúdov pod záťažou.

Dostupnosť: Skladom v GHV
Zvoľte variantu (21)
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.

Varianty k produktu Poistkové odpínače QUADRON (21)

Filtrace
Na sklade

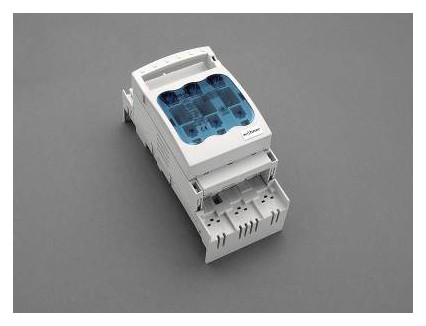

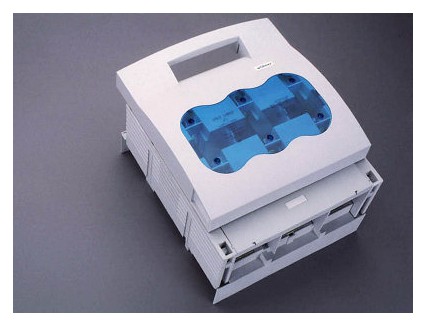

QUADRON NH00, 60Classic Pojistkový odpínač
Pojistkový odpínač
QUADRON NH00, 60Classic
Připojení: na pásovinu; s technologií CrossLink; jmenovitý proud: 160 A; velikost: NH 00; výstupní svorky: nahoře/dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33198.000
EAN: 4021267331986
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

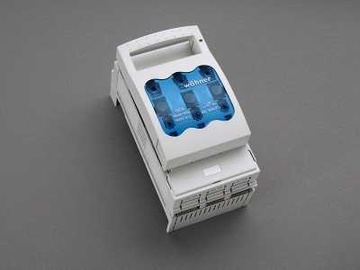

QUADRON NH000, 60Classic Pojistkový odpínač
Pojistkový odpínač
QUADRON NH000, 60Classic
Připojení: na pásovinu; jmenovitý proud: 125 A; velikost: NH 000; výstupní svorky: nahoře/dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33216.000
EAN: 4021267332167
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
33802
Pojistkový odpínač
QUADRON NH000, 60Classic
Připojení: na pásovinu; jmenovitý proud: 125 A; velikost: NH 000; výstupní svorky: nahoře/dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33802.000
EAN: 4021267338022
Záruka: 24 m.
Skladom v GHV
skladom 7 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
33398
Pojistkový odpínač
QUADRON NH00, 60Classic
Připojení: na pásovinu; s technologií CrossLink; jmenovitý proud: 160 A; velikost: NH 00; výstupní svorky: nahoře/dole; typ připojení: šroub M8;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33398.000
EAN: 4021267333980
Záruka: 24 m.
Skladom v GHV
skladom 10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

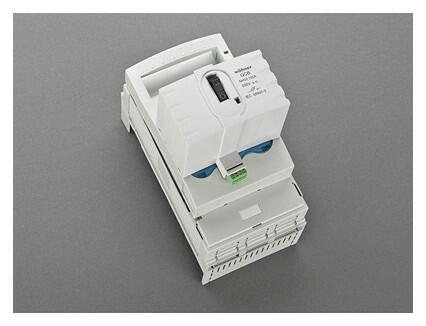

33324
Pojistkový odpínač

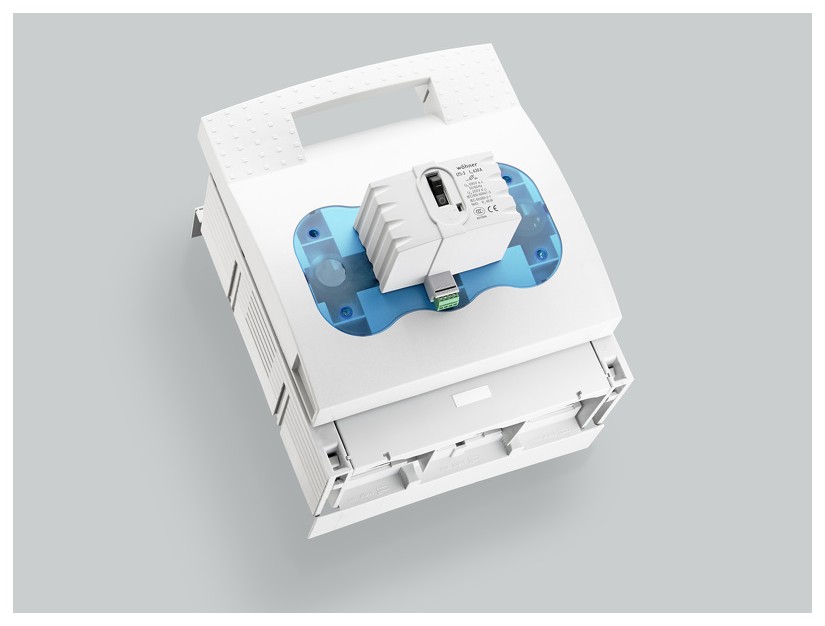

QUADRON NH00, 60Classic, s elektr.signal.
Připojení: na pásovinu; s elektronickou signalizací stavu pojistek; jmenovitý proud: 160 A; velikost: NH 00; výstupní svorky: nahoře/dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33324.000
EAN: 4021267333249
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
33206
Pojistkový odpínač
QUADRON NH00, 60Classic, s elmech.signal.
Připojení: na pásovinu; s elektromechanickou signalizací stavu pojistek; jmenovitý proud: 160 A; velikost: NH 00; výstupní svorky: nahoře/dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33206.000
EAN: 4021267332068
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
33601
Pojistkový odpínač
QUADRON NH1, 60Classic
Připojení: na pásovinu; s technologií CrossLink; jmenovitý proud: 250 A; velikost: NH 1; výstupní svorky: nahoře/dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33601.000
EAN: 4021267336011
Záruka: 24 m.
Skladom v GHV
skladom 7 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
33600
Pojistkový odpínač
QUADRON NH1, 60Classic
Připojení: na pásovinu; jmenovitý proud: 250 A; velikost: NH 1; výstupní svorky: nahoře/dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33600.000
EAN: 4021267336004
Záruka: 24 m.
Skladom v GHV
skladom 5 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

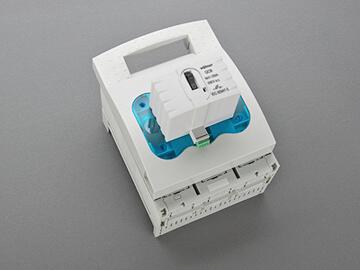

33325
Pojistkový odpínač

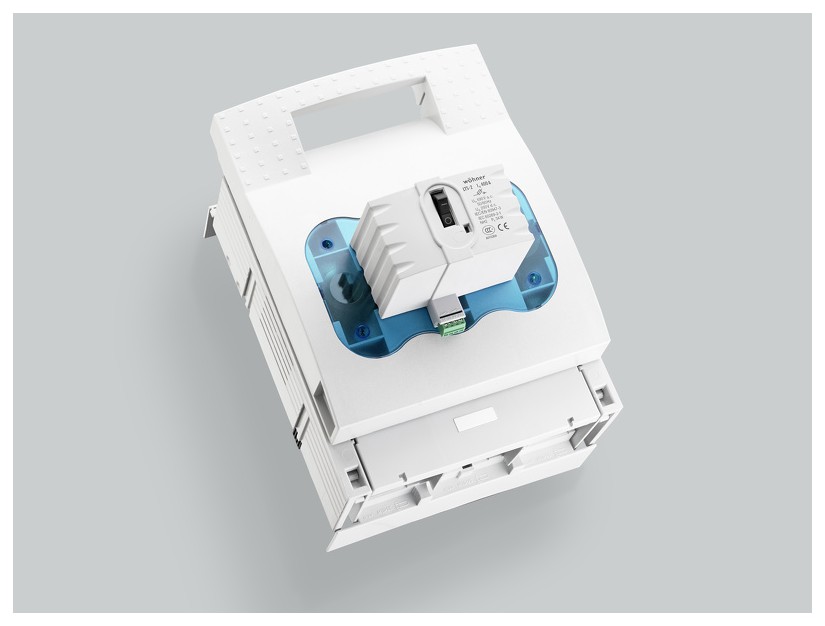

QUADRON NH1, 60Classic, s elektr.signal.
Připojení: na pásovinu; s elektronickou signalizací stavu pojistek; jmenovitý proud: 250 A; velikost: NH 1; výstupní svorky: nahoře/dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33325.000
EAN: 4021267333256
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
33160
Pojistkový odpínač
QUADRON NH1, 60Classic, s elmech.signal.
Připojení: na pásovinu; s elektromechanickou signalizací stavu pojistek; jmenovitý proud: 250 A; velikost: NH 1; výstupní svorky: nahoře/dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33160.000
EAN: 4021267331603
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

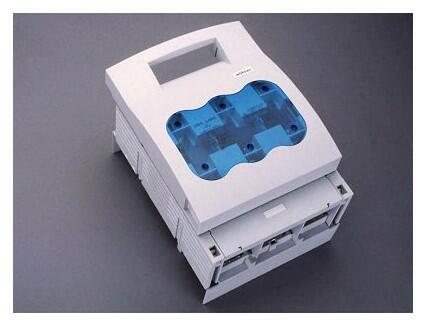

QUADRON NH2, 60Classic Pojistkový odpínač
Pojistkový odpínač
QUADRON NH2, 60Classic
Připojení: na pásovinu; jmenovitý proud: 400 A; velikost: NH 2; výstupní svorky: nahoře/dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 10 mm a profilové;
MOŽNOST PŘIPOJENÍ DÍKY PŘÍSLUŠENSTVÍ 33148.000 NA 5 MM PŘÍPOJNICE;
OBJ: 33602.000
EAN: 4021267336028
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
33326
Pojistkový odpínač
QUADRON NH2, 60Classic, s elektr.signal.
Připojení: na pásovinu; s elektrickou signalizací stavu pojistek; jmenovitý proud: 400 A; velikost: NH 2; výstupní svorky: nahoře/dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33326.000
EAN: 4021267333263
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
33161
Pojistkový odpínač
QUADRON NH2, 60Classic, s elmech.signal.
Připojení: na pásovinu; s elektromechanickou signalizací stavu pojistek; jmenovitý proud: 400 A; velikost: NH 2; výstupní svorky: nahoře/dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33161.000
EAN: 4021267331610
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
QUADRON NH3, 60Classic Pojistkový odpínač
Pojistkový odpínač
QUADRON NH3, 60Classic
Připojení: na pásovinu; jmenovitý proud: 630 A; velikost: NH 3; výstupní svorky: nahoře/dole; typ připojení: šroub M12;
Na přípojnice: 12, 15, 20, 25, 30 x 10 mm a profilové;
OBJ: 33603.000
EAN: 4021267336035
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
33327
Pojistkový odpínač
QUADRON NH3, 60Classic, s elektr.signal.
Připojení: na pásovinu; s elektrickou signalizací stavu pojistek; jmenovitý proud: 630 A; velikost: NH 3; výstupní svorky: nahoře/dole; typ připojení: šroub M12;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33327.000
EAN: 4021267333270
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
33162
Pojistkový odpínač
QUADRON NH3, 60Classic, s elmech.signal.
Připojení: na pásovinu; s elektromechanickou signalizací stavu pojistek; jmenovitý proud: 630 A; velikost: NH 3; výstupní svorky: nahoře/dole; typ připojení: šroub M12;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33162.000
EAN: 4021267331627
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

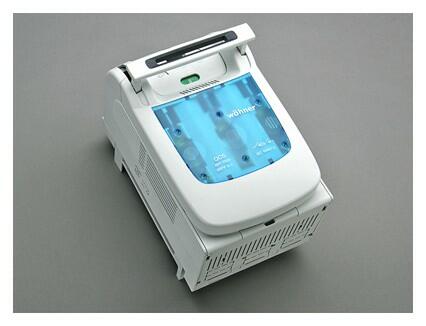

33500

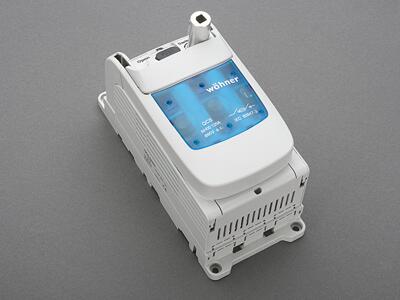

QUADRON odpínač s pojistkou NH00, 60Classic
Připojení: na pásovinu; jmenovitý proud: 125 A; velikost: NH 00; výstupní svorky: dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33500.000
EAN: 4021267335007
Záruka: 24 m.
Nie je skladom
na ceste >10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
33506

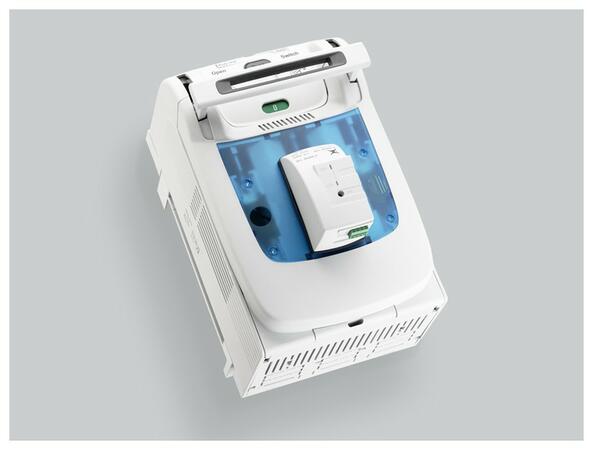

QUADRON odpínač s pojistkou NH00, 60Classic, s elektr.signal.
Připojení: na pásovinu; s elektronickou signalizací stavu pojistek; jmenovitý proud: 125 A; velikost: NH 00; výstupní svorky: dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33506.000
EAN: 4021267335069
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
33510

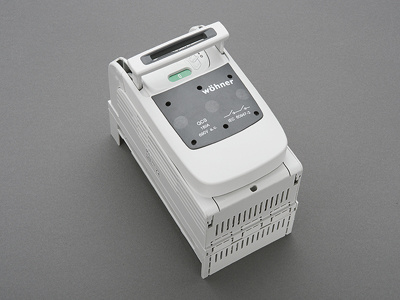

QUADRON odpínač s pojistkou NH1, 60Classic
Připojení: na pásovinu; jmenovitý proud: 250 A; velikost: NH 1; výstupní svorky: dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33510.000
EAN: 4021267335106
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
33516

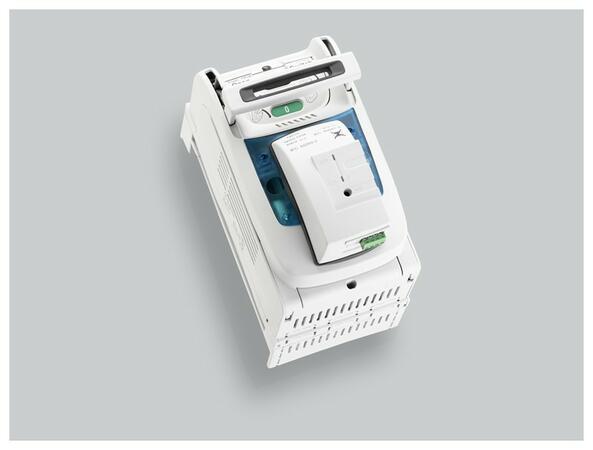

QUADRON odpínač s pojistkou NH1, 60Classic, s elektr.signal.
Připojení: na pásovinu; s elektronickou signalizací stavu pojistek; jmenovitý proud: 250 A; velikost: NH 1; výstupní svorky: dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33516.000
EAN: 4021267335168
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
33540
QUADRON odpínač, 60Classic/Panel
ČERNÉ PROVEDENÍ; připojení: na pásovinu / panel; jmenovitý proud: 160 A; velikost: bez pojistek; výstupní svorky: dole;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33540.000
EAN: 4021267335403
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k Poistkové odpínače QUADRON

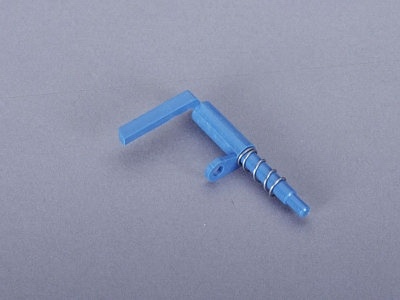

03849
Příslušenství k odpínačům QUADRON
Pojistka pro otevírání víka odpoj.
Blokování víka; velikost: 00; pro systém 60Classic;
OBJ: 03849.000
EAN: 4021267038496
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

QUADRON - poistkové odpínače a odpínače poistiek

QUADRON - poistkový odpínač NH poistiek

  • Kategória užitia: podľa IEC 60947-3 AC a DC
  • Pripojenie vývodov: skrutka M8, M10, M12 alebo rámová svorka (hore / dole)
  • Menovité napätie: 690V AC, 440V DC
  • Menovitý prúd: 125A - 630A
  • Pre poistky: NH 000, 00, 1, 2, 3
  • Stupeň krytia: spredu IP30
  • Teplotná odolnosť: 125°C
  • Samozhasínanie podľa: UL94
  • S elektronickým alebo elektromechanickým monitorovaním stavu poistiek

QUADRON Speed - odpínač s poistkami NH

  • Kategória užitia: podľa IEC 60947-3 AC a DC
  • Pripojenie vývodov: rámová svorka (hore / dole)
  • Menovité napätie: 690V AC
  • Menovitý prúd: 125A - 250A
  • Pre poistky: NH 00, 1
  • Stupeň krytia: spredu IP20
  • Teplotná odolnosť: 125°C
  • Samozhasínanie podľa: UL94
  • S elektronickým monitorovaním stavu poistiek
  • Možnosť visiacich zámkov
  • Indikátor FLAG - zobrazuje nastavenie poistkového odpínača NH
  • Možné použiť ako hlavný vypínač podľa IEC / EN 60204-1

QUADRON Speed - odpínač

  • Kategória užitia: podľa IEC 60947-3 AC a DC
  • Pripojenie vývodov: skrutka M10 alebo rámová svorka (hore / dole)
  • Menovité napätie: 690V AC
  • Menovitý prúd: 160A - 320A
  • Stupeň krytia spredu IP20
  • Teplotná odolnosť: 125°C
  • Samozhasínanie podľa: UL94
  • Možnosť visiacich zámkov
  • Indikátor FLAG - zobrazuje nastavenie poistkového odpínača NH
  • Možné použiť ako hlavný vypínač podľa IEC / EN 60204-1 iba v kombinácii s AC-23A/B, AC-23B (690V/125A), AC-23A (500V/125A)

Rozšírené informácie

QUADRON - poistkové odpínače a odpínače poistiek

QUADRON - poistkový odpínač NH poistiek

Objednacie číslo

Prevedenie podľa ČSN EN 60947-3

Veľkosť poistky Menovitý prúd [A] Pripojenie
33216.000 Poistkový odpínač 000 125 Rámová svorka
33198.000 Poistkový odpínač 00 160 Rámová svorka
33398.000 Poistkový odpínač 00 160 Skrutka M8
33324.000 Poistkový odpínač s elektronickým monitorom stavu poistiek 00 160  Rámová svorka
33394.000  Poistkový odpínač s elektronickým monitorom stavu poistiek 00  160 Skrutka M8
33206.000 Poistkový odpínač s elektromechanickým monitorom stavu poistiek 00 160 Rámová svorka
33420.000 Poistkový odpínač s elektromechanickým monitorom stavu poistiek 00 160 Skrutka M8
33600.000 Poistkový odpínač   1 250 Rámová svorka
33601.000  Poistkový odpínač   1 250 Skrutka M10
33325.000 Poistkový odpínač s elektronickým monitorom stavu poistiek 1 250 Skrutka M10
33160.000 Poistkový odpínač s elektromechanickým monitorom stavu poistiek 1 250 Skrutka M10
33602.000  Poistkový odpínač  2 400 Skrutka M10
33326.000  Poistkový odpínač s elektronickým monitorom stavu poistiek 2 400 Skrutka M10
33161.000  Poistkový odpínač s elektromechanickým monitorom stavu poistiek 2 400 Skrutka M10
33603.000  Poistkový odpínač  3 630 Skrutka M12
33327.000  Poistkový odpínač s elektronickým monitorom stavu poistiek 3 630 Skrutka M12
33162.000  Poistkový odpínač s elektromechanickým monitorom stavu poistiek 3 630 Skrutka M12



QUADRON Speed - odpínač s poistkami NH

Objednacie číslo Prevedenie podľa ČSN EN 60947-3 Veľkosť poistky Menovitý prúd [A] Pripojenie
33500.000 Odpínač s poistkami NH s pružinovým mechanismom 00 125 Rámová svorka
33501.000 Odpínač s pojistkami NH s pružinovým mechanismom 00 125 Rámová svorka
33506.000 Odpínač s poistkami NH s pružinovým mechanismem a s elektronickým monitorom stavu poistiek 00 125 Rámová svorka

S multifunkčnou rukoväťou

33503.000 Odpínač s poistkami NH s pružinovým mechanismom 00 125 Rámová svorka
33504.000 Odpínač s poistkami NH s pružinovým mechanismom 00 125 Rámová svorka

S ovládaním pomocou dverovej otočnej rukoväte - dodatočne je potreba hriadeľ a rukoväť pre montáž na dvere

33510.000 Odpínač s poistkami NH s pružinovým mechanismom 1 250 Skrutka M10
33511.000 Odpínač s poistkami NH s pružinovým mechanismom  1  250 Skrutka M10

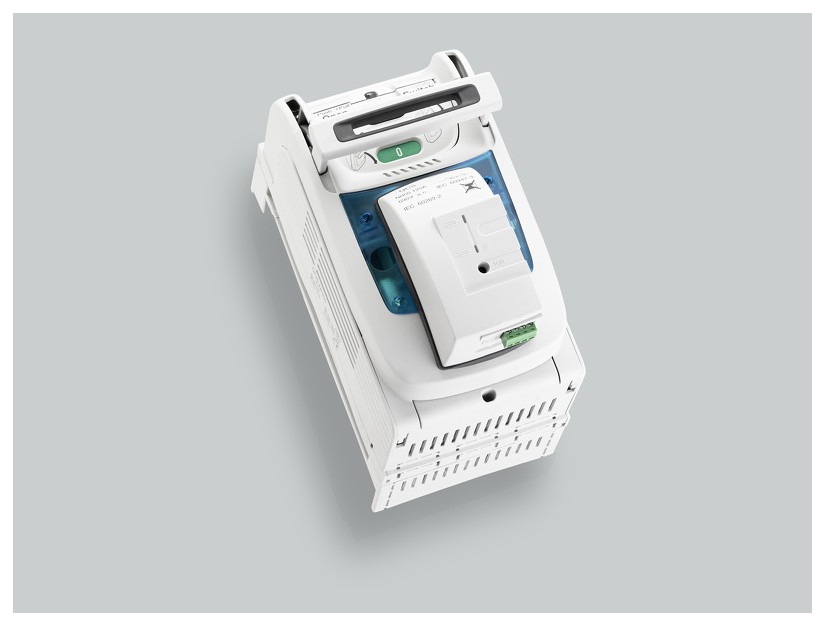

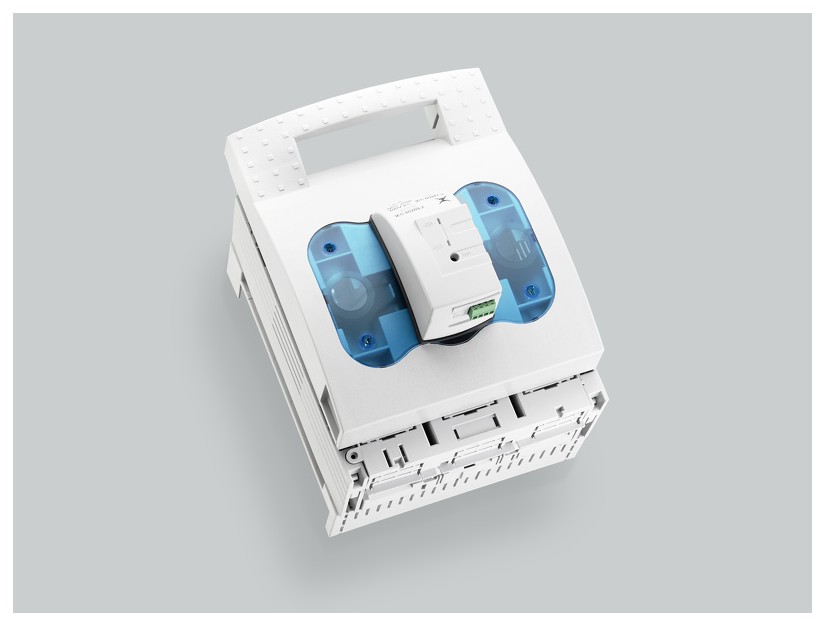

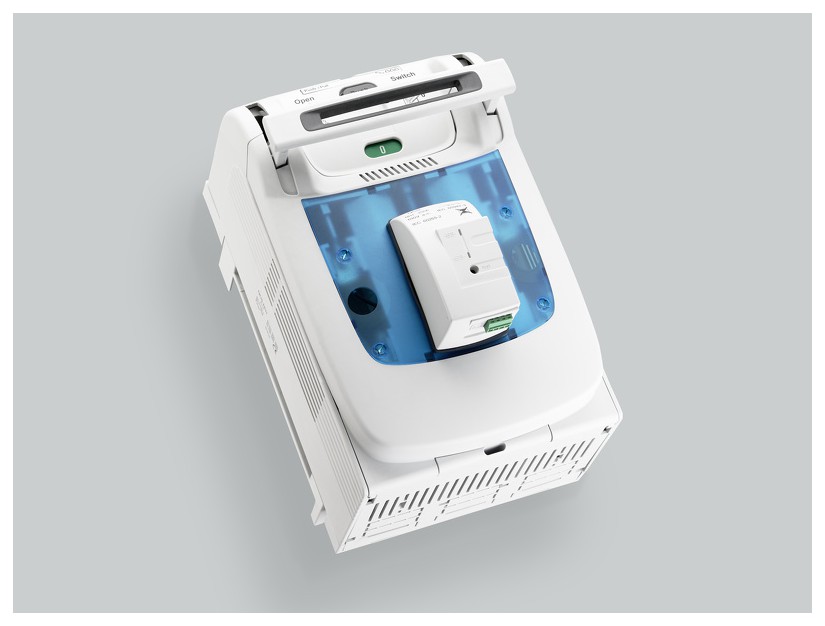

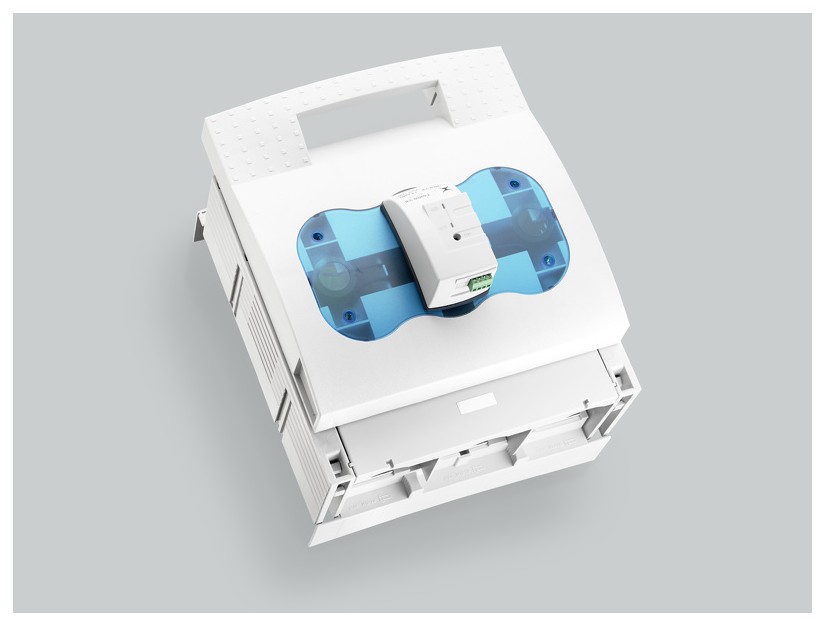

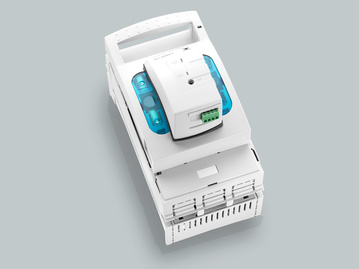

33516.000 Odpínač s poistkami NH s pružinovým mechanismem a s elektronickým monitorom stavu poistiek  1  250 Skrutka M10

S multifunkčnou rukoväťou

33513.000 Odpínač s poistkami NH s pružinovým mechanismom   1  250 Skrutka M10
33514.000 Odpínač s poistkami NH s pružinovým mechanismom   1  250 Skrutka M10

S ovládaním pomocou dverovej otočnej rukoväte - dodatočne je potreba hriadeľ a rukoväť pre montáž na dvere



QUADRON Speed - odpínač

Objednacie číslo Prevedenie podľa ČSN EN 60947-3 Počet pólov Menovitý prúd [A] Pripojenie
33540.000 Odpínač - čierne prevedenie 3 160 Rámová svorka
33541.000 Odpínač - čierne prevedenie 3 160 Rámová svorka

S multifunkčnou rukoväťou

33543.000 Odpínač - čierne prevedenie* 3 160 Rámová svorka
33544.000 Odpínač - čierne prevedenie* 3 200 Rámová svorka

S ovládaním pomocou dverovej otočnej rukoväte - dodatočne je potreba hriadeľ a rukoväť pre montáž na dvere

* Ako hlavný alebo núdzový vypínač iba s nasledujúcim max. prevádzkovým prúdom 125A / 690V AC

33550.000 Odpínač - čierne prevedenie* 3 320 Skrutka M10
33551.000 Odpínač - čierne prevedenie* 3 320 Skrutka M10

S multifunkčné rukoväťou

33553.000 Odpínač - černé provedení* 3 320 Skrutka M10
33554.000 Odpínač - černé provedení* 3 320 Skrutka M10

S ovládaním pomocou dverové otočnej rukoväte - dodatočne je potreba hriadeľ a rukoväť pre montáž na dvere

* Ako hlavný alebo núdzový vypínač iba s nasledujúcim max. prevádzkovým prúdom 280A / 400V AC, 250A / 690V AC

Súvisiace produkty

Poistková technika
Varianty: 25
Poistková technika

Poistkové spodky CUSTO a QUADRON, poistkové odpínacie lišty SECUR PowerLiner a EasyLiner, držiaky valcových poistiek AMBUS, odpínače s poistkami D01 a D02 pre všetky typy bežne používaných poistkových vložiek (nožové NH, závitové D alebo valcové NFC poistkové vložky).

Porovnání
Skladom v GHVDetail produktu
NH 00 - Lištové poistkové odpínače

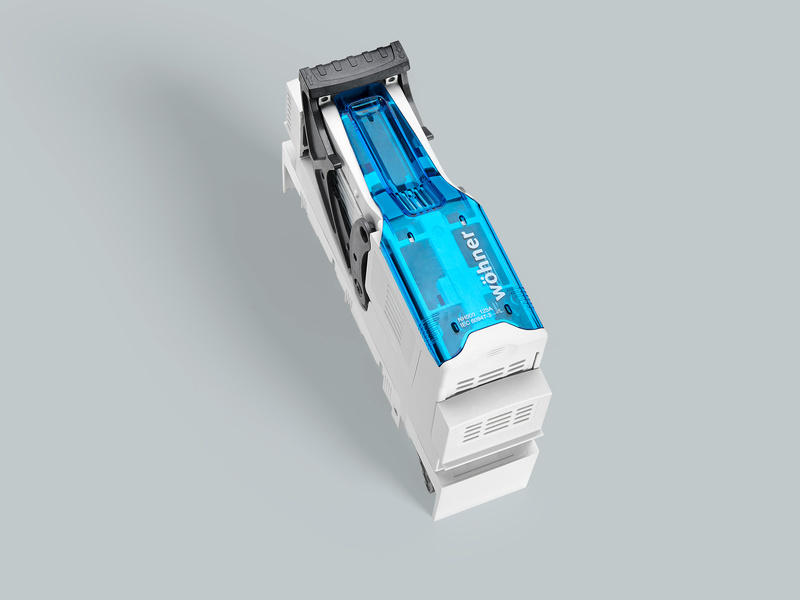

Poistkový odpínač lištový pre NH 00
Lištový odpínač pre nožové poistky NH veľkosti 00 v 3-pólovom prevedení je určený pre 60 mm pripojovací systém. Schválené pre poistky s charakteristikou gG, šírkou 50 mm, s prípojnou skrutkou M8 / svorkou 70 mm2. Lištový odpínač je možné mať aj s elektronickým monitoringom poistiek.
Porovnání
Na požiadanieDetail produktu

Mohlo by vás zaujímať

Podujatia

Elektrotechnická výstava Volty.cz 2023 - vstup ZDARMA
03.10.2023 - 04.10.2023
2. ročník elektrotechnickej výstavy Volty.cz Na výstavisku Černá louka v Ostrave sa uskutoční 2. ročník úspešnej elektrotechnickej výstavy Volty.cz.Opäť sa môžete tešiť na náš stánok GHV Trading, budete...
XII. Celoštátne stretnutie projektantov
10.10.2023 - 12.10.2023
XII. Celoštátne stretnutie projektantov a konštruktérov elektrotechniky, elektrotechnikov, energetikov, pracovníkov MaR a pracovníkov elektroinštalačných firiem a elektroúdržby Slovenskej republiky Pozývame...

Akčné produkty

Akčná ponuka termokamier HIKMICRO do 15.10.2023
15.09.2023 - 15.10.2023
Získajte slevu 15% na kamery nové rady ECO a MINI Termokamery rady ECO a MINI majú za cieľ nahradit klasické bezkontaktné teplomery. Tak prečo nemít za podobnou cenu priamo termokameru?
Akčná ponuka meracích prístrojov FLUKE do 29.12.2023
01.09.2023 - 29.12.2023
* Skúšačka Fluke 150/VDE za cenu nižšieho modelu Fluke T130/VDE* Multimetre Fluke 116 a Fluke 117, kliešťový multimeter Fluke 325 a skúšačka T6-600 za zvýhodnenú cenu* Tester inštalácií Fluke 1662, Fluke...

Novinky

Štvorkanálové monitory reziduálnych prúdov Bender RCMS410
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...
Svolávací akce Fluke - Kabely pro Fluke 17xx
19.06.2023
Vážení zákazníci, společnost Fluke Corporation zjistila bezpečnostní problém týkající se plochých kabelů FLUKE‑17XX, napěťových měřicích kabelů, 3 fáze + N vyrobených od dubna 2021 do listopadu 2021 včetně...

Odborné články

MOTUS C14, ktorý mení pravidlá hry motorových spúšťačov
16.09.2023
Optimálne riešenie riadenia indukčných záťaží je problémom takmer v každej inštalácii, snáď s výnimkou bytových. Môže ísť o rôzne aplikácie - napríklad pohony pásových vedení, ventilátory a ventilačné...
MOTUS, OMUS a séria C14 - minulosť, súčasnosť a budúcnosť elektronických spúšťačov a spínač
01.08.2023
Konštruktéri sa takmer každý deň zaoberajú spínacími prvkami pre odporové a induktívne záťaže. Čelia výzve vybrať správny spínací prvok, ktorý je dimenzovaný na požadovaný výkon spínacieho zariadenia....
