Hlavice tlačítok QUARTRON
Prehľad hlavic typu QUARTRON
- štvorcový tvar
- čelný rozmer: 25 x 25 mm
- výrez do panelu: Ø 16 mm
- vysunutá hlavica
- čelný rozmer: 25 x 25 mm
- výrez do panelu: Ø 16 mm
- vysunutá hlavica
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Popis produktu

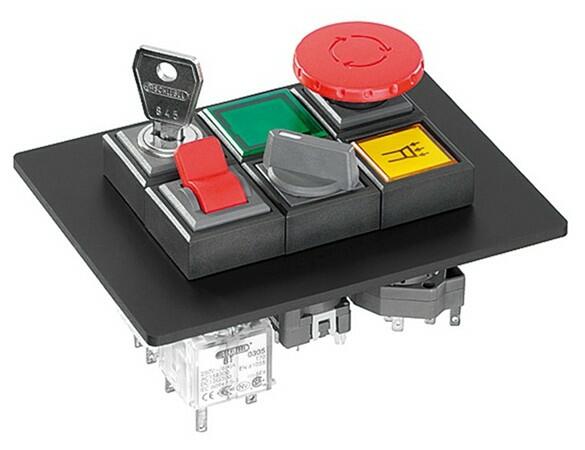

Ovládač QUARTRON, nezapustený, štvorcového tvaru, plastový, farba tmavo šedá alebo čierna. Zvlášť sa dodává ovládač a zvlášť kontaktná jednotka. U tlačítok je možné vyberať z rôznych farieb hmatníkov a šošoviek, ktoré sú výmenné a objednávajú sa zvlášť. Popiskové štítky sa objednávajú taktiež zvlášť, podľa priania zákazníka. Potlače štítkov je možné vybrať zo štandardných popiskov viď. Popisky štítkov. Za objednací kód sa uvedie číslo potlače.Prehľad ovládačov:
- Hlavice tlačítok + hmatníky (šošovky) + popiskové štítky
- Otočné prepínače
- Otočné prepínače s kľúčikom
- Páčkové prepínače
- Núdzové stop tlačítka
- Bzučiaky
- Signálky + šošovky
- Príslušenstvo: držiaky štítkov, hmatníky (šošovky), štítky
Rozšírené informácie
- Označenie hlavíc tlačítok: QX..
- Výrez do panelu: Ø 16,2mm
- Čelné rozmery: 25 x 25 mm
- Výška čelného púdra: 12mm
- Dĺžka dráhy zopnutia: 6 mm
- Stupeň krytia: min. IP 65
- Montážny raster podľa EN 50007: 25 x 25mm
- Určené pre kontaktné jednotky typu A..., CT.../CTF..., CZ..., CTP...
Montážna hĺbka QUARTRON s použitými kontaktnými blokmi
Rozmery výrezov
Technické parametre
Parametry
| Predný tvar | Čtvercový |
|---|---|
| Výrez do panela | Ø 16 mm |
| Predný rozměr | 25 x 25 mm |
| Pripojenie | Kontaktní jednotky |
| Bočné provedenie | Vysunutá |
| Mimorádně teplotne odolná |  Ne |
| Výška čelného půzdra | 12 mm |
| Stupeň krytia (IP) | IP 65 až IP 67 |
Súbory na stiahnutie
Filtrace
Typ dokumentu
Typ dokumentu:
Súvisiace produkty
Blok kontaktov AT..AF..Blok kontaktov rad AT... AF...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 6 mm
- blok kontaktov s núteným rozpínaním
- pracovný zdvih: 6 mm
- blok kontaktov s núteným rozpínaním
Na požiadanieDetail produktu
Blok kontaktov AZ...Blok kontaktov rad AZ...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontaktmi, oddelené samostatné zdvihátka, nútené rozpínanie
- pracovný zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontaktmi, oddelené samostatné zdvihátka, nútené rozpínanie
Na požiadanieDetail produktu
Blok kontaktov B..._439Blok kontaktov rad B..._439
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
Na požiadanieDetail produktu
Blok kontaktov BT..BF..Blok kontaktov rad BT... BF...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
Na požiadanieDetail produktu
Blok kontaktov BT...K, BF...KBlok kontaktov rad BT...K, BF...K
- pripojenie konektorov pomocou skrutkovej svorkovnice
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
Na požiadanieDetail produktu
Blok kontaktov BZ...Blok kontaktov rad BZ...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, s oddelenými ťahlami
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, s oddelenými ťahlami
Na požiadanieDetail produktu
Blok kontaktov BZ...KBlok kontaktov rad BZ...K
- pripojenie konektorov pomocou skrutkovej svorkovnice
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, oddelené samostatné zdvíhatka, nútené rozpínanie
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, oddelené samostatné zdvíhatka, nútené rozpínanie
Na požiadanieDetail produktu
Blok kontaktov CT...Blok kontaktov rad CT...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
Blok kontaktov CTLFBlok kontaktov rad CTLF
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
Blok kontaktov CTP..Blok kontaktov rad CTP...
- pripojenie do dosky plošných spojov
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
Blok kontaktov CZ..Blok kontaktov rad CZ...
- pripojenie do dosky plošných spojov
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
Blok kontaktov PTF..., PTP...Blok kontaktov rad PTF..., PTP...
- pripojenie pomocou konektorov Faston alebo do dosky plošných spojov
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
