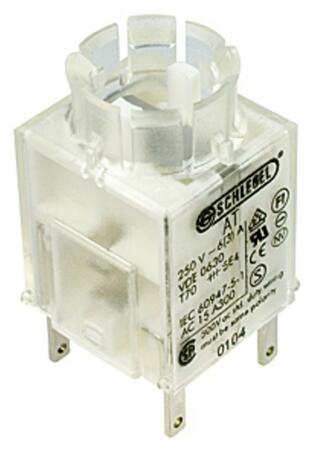

Blok kontaktov rad AT... AF...
Kontakty pre hlavice ovládačov
- pracovný zdvih: 6 mm
- blok kontaktov s núteným rozpínaním
Popis produktu
Kontaktné jednotky a objímky osvetlenia radu AT..., AF... s dráhou zopnutia 6 mm.Zvlášť sa dodáva kontaktná jednotka a zvlášť hlavica ovládača. Kontaktné jednotky je možné dodať v rôznych variantách podľa funkcie, ktorú majú spĺňovať:
- spínacie
- rozpínacie
- s jedným alebo viac kontaktmi
- bez alebo s objímkou pre LED alebo žiarovku (v prípade osvetlenej hlavice ovládača)
- s alebo bez pätice pre pripojenie
Rozšírené informácie
Všeobecné údaje:
Označenie kontaktných blokov: | AT... blok okamihových kontaktov |
AF... blok kontaktov s blokáciou | |
Maximálny spínaný výkon: | 250V AC / 6(3)A |
Trieda ochrany: | II (izoláciou) |
Pracovná dráha: | 6mm |
Pripojenie: | Faston 2,8 x 0,8mm |
Materiál kontaktov: | AgNi |
Maximálne prevádzkové teploty: | -30 °C .....70°C (bez osvetlenia) |
-30°C .....55°C (s osvetlením - žiarovky) | |
-30°C .....65°C (s osvetlením LED) | |
Maximálne skladovacie teploty: | -50°C .....85°C |
Mechanická životnosť: | 1 milión operácií |
Elektrická životnosť: | 1 milión cyklov pri menovitom zaťažení |
Odpor kontaktu: | < 20mΩ |
Minimálny prúd: | 1mA (v laboratornych podmienkach) |
Minimálne napätie: | 5 V |
Čas prepnutia spínacieho kontaktu NO: | < 10ms |
Čas prepnutia rozpínacieho kontaktu NC: | < 20ms |
Rozpínací kontakt NC podľa normy EN60947-5-1, príloha K Elektrické údaje podľa IEC/EN 60947-5-1
Striedavý prúd | Jednosmerný prúd | |
Kategórie použitia: | AC15 A300 | DC13 Q300 |
Menovité izolačné napätie Ui: | 250V | 300V |
Menovité prevádzkové napätie Ue: | 250V | 250V / 125V / 60V / 24V |
Menovitý prevádzkový prúd Ie: | 3A | 0,2A / 0,4A / 1A / 2A |
Vypínacia kapacita: | 10Ie | 1,1Ie |
Dohodnutý tepelný prúd: | 6A | 6A |
Elektrické údaje podľa IEC/EN 61058-1
Menovité napätie Ue: | 250V AC |
Menovitý prúd Ie: | 6(3)A |

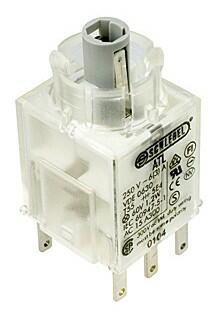

Technické údaje - osvetlenie
Typ objímky: | T5,5K |
Max. napätie žiarovky: | 60V |
Max. výkon: | 1,2W |
Popis: | X1 ....anóda; X2 katóda |
Elektrické vlastnosti pozlátených kontaktov 5μm (dodatok označenia typu _AU)
Prevádzkové napätie: | 20mV ..... 42 V AC/DC |
Prevádzkový prúd: | 1mA ... 250mA |
Odpor kontaktu: | <50mΩ |
