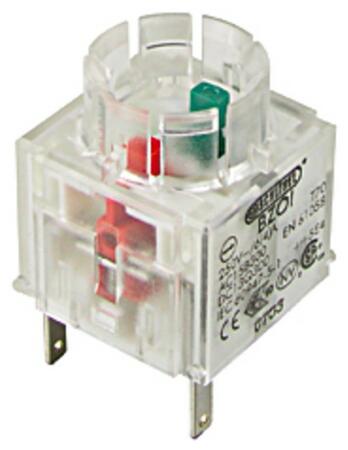

Blok kontaktov rad BZ...
Kontakty pre hlavice ovládačov
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, s oddelenými ťahlami
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, s oddelenými ťahlami
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Popis produktu
Kontaktné jednotky a objímky osvetlenia radu BZ... s dráhou zopnutia 3 mm.Zvlášť sa dodáva kontaktná jednotka a zvlášť hlavica ovládača. Kontaktné jednotky je možné dodať v rôznych variantách podľa funkcie, ktorú majú splňovať:
- spínacie
- rozpínacie
- s jedným alebo viac kontaktmi
- bez alebo s objímkou pre LED alebo žiarovku (v prípade osvetlenej hlavice ovládača)
- s alebo bez pätice pre pripojenia
Rozšírené informácie
Všeobecné údaje:
| Označenie kontaktných blokov: | BZ... |
| Schválenie | CCC, cCSAus, ENEC10, VDE, CE, GOST-R, NV, TÜV_Süd, UkrSepro, UR |
| Trieda ochrany: | II (izoláciou) |
| Pracovná dráha: | 3mm |
| Pripojenie: | Faston 2,8 x 0,8mm |
| skrutkové svorkovnice | |
| Materiál kontaktov: | AgNi |
| Maximálne prevádzkové teploty: | -30 °C .....70°C (bez osvetlenia) |
| -30°C .....55°C (s osvetlením - žiarovky) | |
| -30°C .....65°C (s osvetlením LED) | |
| Maximálne skladovacie teploty: | -50°C .....85°C |
| Mechanická životnosť: | 1 milión operácií |
| Elektrická životnosť: | 1 milión cyklov pri menovitom zaťažení |
| Odpor kontatku NO: | < 20mΩ |
| Odpor kontaktu NC: | < 20mΩ |
| Minimálny prúd: | 1mA (v laboratornych podmienkach) |
| Minimálne napätie: | 5 V |
| Čas prepnutia spínacieho kontaktu NO: | < 10ms |
| Čas prepnutia rozpínacieho kontaktu NC: | < 10ms |
Rozpínací kontakt NC podľa normy EN60947-5-1, príloha K Elektrické údaje podľa IEC/EN 60947-5-1
| Striedavý prúd | Jednosmerný prúd | |
| Kategórie použitia: | AC15 A300 | DC13 Q300 |
| Menovité izolačné napätie Ui: | 250V | 300V |
| Menovité prevádzkové napätie Ue: | 250V | 250V / 125V / 60V / 24V |
| Menovitý prevádzkový prúd Ie: | 1,5A | 0,2A / 0,4A / 1A / 2A |
| Vypínacia kapacita: | 10Ie | 1,1Ie |
| Dohodnutý tepelný prúd: | 6A | 6A |
Elektrické údaje podľa IEC/EN 61058-1
| Menovité napätie Ue: | 250V AC |
| Menovitý prúd Ie: | 6(4)A |
Technické údaje - osvetlenie
| Typ objímky: | T5,5K / W2x4,6d |
| Max. napätie žiarovky: | 60V |
| Max. výkon: | 1,2W |
| Popis: | X1 ....anóda; X2 katóda |
Elektrické vlastnosti pozlátených kontaktov 5μm (dodatok označenia typu _AU)
| Prevádzkové napätie: | 20mV ..... 42 V AC/DC |
| Prevádzkový prúd: | 1mA ... 250mA |
| Odpor kontaktu: | <50mΩ |
