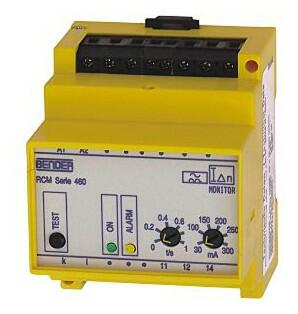

RCM460Y - Monitor reziduálnych prúdov

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

Jednoduchý prístroj na monitorovanie reziduálnych prúdov v striedavých sieťach TN a TT s externým meracím transformátorom prúdu

Jednoduchý prístroj na monitorovanie reziduálnych prúdov v striedavých sieťach TN a TT s externým meracím transformátorom prúdu.
Dostupnosť: Predaj ukončený
Náhradné produkty
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Nahradené produktmi

RCM420 - Monitor reziduálnych prúdov
Varianty: 11
RCM420Monitor reziduálnych prúdov

Monitor striedavých a jednosmerných pulzných reziduálnych prúdov v uzemnených TN alebo TT sieťach.

od 335 EUR
od 402 EUR s DPH
Porovnání
Skladom v GHVDetail produktu

Voliteľné príslušenstvo k RCM460Y - Monitor reziduálnych prúdov

Príslušenstvo - Príchytka pre šraubovú montáž
Príchytka pre šraubovú montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

  • Malé rozmery, jednoduché nastavenie a priaznivá cena umožňujú efektivnu aplikáciu v malých systémoch
  • Spojite nastaviteľná medzná hodnota funkcie ALARM umožňuje prispôsobenie individuálnemu unikajúcemu prúdu v inštalácii
  • Včasnou indikaciou porúch izolácie sa znížia náklady na údržbu a opravy
  • Prahová hodnota: AC 30...300 mA (10...100 mA), 40...400 Hz

Rozšírené informácie

Rozmery púzdra X460

Rozměry pozdra XM420

Technické parametre

Parametry

Rozsah pracovných teplôt43 °C


Izolácia podľa IEC 60664-1 / IEC 60664-3
Menovité izolačné napätie AC 250 V
Menovité pulzné skúšobné napätie 4,0 kV
Parametre napájania
Napájacie napätie US viď. údaje pre objednávku
Rozsah pracovného napätia 0,85...1,1 × Us
Menovitý kmitočet nap. napätia fn 50...400 Hz
Vlastná spotreba max. ≤ 2,6 VA
Merací obvod, monitorovaná sieť
Typ MTP W..., WR..., WS...
Záťaž 220 Ω
Pracovné charakteritiky podľa IEC 62020 Typ A
Menovitý kmitočet 40...400 Hz
Presnosť 0...-25 %
Hodnoty reakcie
Menovitá hodnota reakcie IΔn viď. údaje pre objednávku
Hysterézia 25 %
Špecifické časy
Oneskorenie reakcie ton 0...1 s
Doba reakcie kontaktu tae pri IΔn = 1 × IΔn1/2 ≤ 300 ms
Doba reakcie kontaktu tae pri IΔn = 5 × IΔn1/2 ≤ 40 ms
Zobrazenie, pamäť
Zobrazenie LED indikácia ZAPNUTO, ALARM
Vstupy/výstupy
Tlačítko TEST interné
Spínacie obvody
Spínacie prvky jedno relé (K1) s 1 prepínacím kontaktom
Pracovný režim N/O
Všeobecné dáta
Typ pripojenia viď. údaje pre objednávku
Pracovná teplota okolia -10...55 °C
Pracovný režim trvalá prevádzka
Montáž v akejkoľvek pozícii
Stupeň ochrany vnútorné súčasti (DIN EN 60529) IP 30
Stupeň ochrany, svorky (DIN EN 60529) IP 20
Materiál púzdra polykarbonát
Samozhášateľnosť UL94V-0
Rýchla montáž na DIN lištu dle IEC 60715
Uchytenie pomocou skrutiek 2 × M4 s montážnou svorkou
Hmotnosť ≤ 190 g
Púzdro X460
