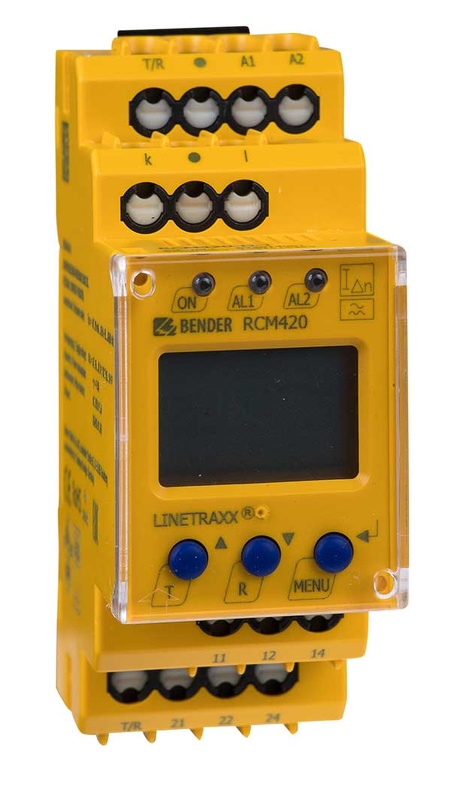

RCM420 - Monitor reziduálnych prúdov

Monitor striedavých a jednosmerných pulzných reziduálnych prúdov typu A podľa IEC62020

Monitor striedavých a jednosmerných pulzných reziduálnych prúdov v uzemnených TN alebo TT sieťach.

Cena od 335 EUR
od 402 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (11)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu RCM420 - Monitor reziduálnych prúdov (11)

Filtrace
Na sklade
RCM420-D-1 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCM420-D-1
Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
OBJ: B94014001
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
335 EUR/ks
402 EUR s DPH
Porovnání
+-
Košík
RCM420-D-2 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCM420-D-2
Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
OBJ: B94014002
Záruka: 60 m.
Skladom v GHV
skladom >10 ks
335 EUR/ks
402 EUR s DPH
Porovnání
+-
Košík
RCM420-D-1 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCM420-D-1
Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
verze B7... s pružinovými svorkami
OBJ: B74014001
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
335 EUR/ks
402 EUR s DPH
Porovnání
+-
Košík
RCM420-D-2 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCM420-D-2
Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
verze B7... s pružinovými svorkami
OBJ: B74014002
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
335 EUR/ks
402 EUR s DPH
Porovnání
+-
Košík
RCM420-DM-1 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCM420-DM-1
Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
OBJ: B94014005
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
RCM420-DM-2 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCM420-DM-2
Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
OBJ: B94014010
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
RCM420-DM-1 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCM420-DM-1
Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
verze B7... s pružinovými svorkami
OBJ: B74014005
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
RCM420-DM-2 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCM420-DM-2
Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor
Výstup: 0...400uA,0(4)...20mA,0...10V
verze B7... s pružinovými svorkami
OBJ: B74014010
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
RCM420-D9-1 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCM420-D9-1
Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC 16...72V/42...460Hz, DC 9,6...94V
Externí transformátor pouze WF...
verze B7... s pružinovými svorkami
OBJ: B74014016
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
533 EUR/ks
639,60 EUR s DPH
Porovnání
+-
Košík
RCM420-D9-2 Monitor unikajúceho prúdu
Monitor unikajúceho prúdu
RCM420-D9-2
Charakteristika AC,A
In1: 50...100% z In2
In2: 100mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor pouze WF...
verze B7... s pružinovými svorkami
OBJ: B74014018
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
335 EUR/ks
402 EUR s DPH
Porovnání
+-
Košík
RCM420 - Monitor reziduálnych prúdov
Monitor unikajúceho prúdu
RCM420-D9-2
Charakteristika AC,A
In1: 50...100% z In2
In2: 10mA...10A, 42...2000Hz,
Us: AC/DC 70...300V, 42...460Hz
Externí transformátor pouze WF...
verze B7... s pružinovými svorkami
OBJ: B74014015
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
401 EUR/ks
481,20 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k RCM420 - Monitor reziduálnych prúdov

Príslušenstvo - Príchytka pre šraubovú montáž
Príchytka pre šraubovú montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
XM420 - Montážny rám
Montážny rám pre inštaláciu do panelu
XM420
OBJ: B990994
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
62 EUR/ks
74,40 EUR s DPH
Porovnání
+-
Košík
CTAC20 Transformátor prúdu
Transformátor prúdu
CTAC20
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 20 mm
Součástí dodávky je příchytka
Zjistit více
OBJ: B98110005
Záruka: 60 m.
Skladom v GHV
skladom >10 ks
86 EUR/ks
103,20 EUR s DPH
Porovnání
+-
Košík
CTAC20/01 Transformátor prúdu
Transformátor prúdu
CTAC20/01
Měřicí transformátor k EDS4x1
Průměr 20 mm
Součástí dodávky je příchytka
Zjistit více
OBJ: B98110006
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
181 EUR/ks
217,20 EUR s DPH
Porovnání
+-
Košík
CTAC35 Transformátor prúdu
Transformátor prúdu
CTAC35
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 35 mm
Součástí dodávky je příchytka
Zjistit více
OBJ: B98110007
Záruka: 60 m.
Skladom v GHV
skladom >10 ks
105 EUR/ks
126 EUR s DPH
Porovnání
+-
Košík
CTAC35/01 Transformátor prúdu
Transformátor prúdu
CTAC35/01
Měřicí transformátor k EDS4x1
Průměr 35 mm
Součástí dodávky je příchytka
Zjistit více
OBJ: B98110008
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CTAC60 Transformátor prúdu
Transformátor prúdu
CTAC60
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 60 mm
Zjistit více
OBJ: B98110017
Záruka: 60 m.
Skladom v GHV
skladom 5 ks
129 EUR/ks
154,80 EUR s DPH
Porovnání
+-
Košík
CTAC60/01 Transformátor prúdu
Transformátor prúdu
CTAC60/01
Měřicí transformátor k EDS4x1
Průměr 60 mm
Zjistit více
OBJ: B98110018
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CTAC120 Transformátor prúdu
Transformátor prúdu
CTAC120
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 120 mm
Zjistit více
OBJ: B98110019
Záruka: 60 m.
Nie je skladom
na ceste 2 ks
230 EUR/ks
276 EUR s DPH
Porovnání
+-
Košík
CTAC210 Transformátor prúdu
Transformátor prúdu
CTAC210
Měřicí transformátor k RCM, RCMS a EDS4x0
Průměr 210 mm
Zjistit více
OBJ: B98110020
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
592 EUR/ks
710,40 EUR s DPH
Porovnání
+-
Košík

Popis produktu

  • Meranie skutočnej efektívnej hodnoty prúdu TRMS
  • Dve samostatne nastaviteľné hodnoty reakcie
  • Frekvenčný rozsah 42...2000 Hz
  • Nastaviteľné hodnoty: spozdenie pri spustení, spozdenie reakcie a spozdenie uvoľnenia
  • Funkcia RESTART
  • Digitálna indikácia meranej hodnoty na LC displeji
  • Monitorovanie stavu pripojenia meracích transformátorov prúdu
  • LED indikácia POWER ON a ALARM (AL1/AL2)
  • Interné a externé tlačítko TEST/RESET
  • Dve oddelené ALARM relé, každé s jedným prepínacím kontaktom
  • Nastaviteľný režim N/O alebo N/C a pamäť porúch
  • Trvalé automonitorovanie funkčnosti prístroja
  • Multifunkčný LC displej
  • Možnosť ochrany nastavenia prístroja pomocou hesla
  • Možnosť zaplombovania krytu
  • Puzdro 2 modulárne (šírka 36 mm)

Rozšírené informácie

Monitor reziduálnych prúdov RCM420 plní v uzemnených TN alebo TT sieťach tri základné funkcie:

  • monitoruje, pomocou meracích transformátorov prúdu (ďalej MTP), AC a pulzné DC reziduálne prúdy
  • monitorované prúdy trvalo vyhodnocuje (porovnáva s nastavenou referenčnou hodnotou)
  • v prípade, že nameraná hodnota dosiahne alebo prekročí referenčnú hodnotu, prístroj spustí ALARM, bez toho aby došlo k odpojeniu monitorovanej siete.

Prístroj môže byť použitý aj pre monitorovanie jednotlivých vodičov, ako napr. PE vodičov, N-PE vodičov, PE ekvipotenciálnych pospojovaní. Stav "predalarmu" (50...100% hodnoty reakcie IΔn2) umožňuje rozlíšiť stav predbežného varovania a alarmu. Hodnoty reziduálnych prúdov sú merané pomocou meracích transformátorov prúdu, takže monitorovacie zariadenie je takmer nezávislé na menovitom prúde a napätí systému.

Aplikácie

  • Monitorovanie reziduálnych prúdov v uzemnených dvoj-, troj- a štvor-vodičových sieťach (TN a TT systémy)
  • Citlivé monitorovanie prúdu jednotlivých vodičov za normálnych podmienok bez prítomnosti prúdu (napr. N alebo PE vodiča)
  • Monitorovanie zabezpečovacích systémov, systémov klimatizácie, mraziacich a chladiacich zariadení, EDP systémov, atp.
  • Monitorovanie bludných prúdov v uzemnených napájacích systémoch

Funkcia

Po pripojení napájacieho napätia Us je aktivované oneskorenie spustenia "t". Prípadné zmeny nameranej hodnoty reziduálneho prúdu v tomto časovom intervale nemajú vplyv na spustenie ALARM relé. Vlastné meranie reziduálnych prúdov zaisťujú externé MTP. Nameraná hodnota sa zobrazuje na LC displeji monitoru RCM420. Týmto spôsobom je možné jednoducho rozpoznať zmeny, napr. pripojenia elektrického obvodu. Ak nameraná hodnota prekročí nastavenú hodnotu reakcie, je aktivované oneskorenie reakcie ton1/2. Ak neklesne monitorovaná hodnota späť pod nastavenú hodnotu reakcie do konca doby oneskorenia ton1/2 vybrané ALARM relé K1/K2 zopne a ALARM LED AL1/AL2 sa rozsvieti. Akonáhle reziduálny prúd klesne pod odpínaciu úroveň relé (tj. hodnotu reakcie + hysterézie), je aktivované oneskorené uvoľnenie toff. Po skončení tohoto oneskorenia prepnú ALARM relé späť do východzieho stavu ALARM LED AL1/AL2 zhasnú. V prípade, že je aktivovaná pamäť poruchových stavov, zostane ALARM relé v stave ALARM a LED zostanú svietiť, dokým nie je tento stav zmenený tlačítkom RESET alebo dokým nie je odpojené napájacie napätie. Overenie funkcie zariadenia je možné pomocou tlačítka TEST. Vyššie uvedené parametre zariadenia môžu byť nastavené pomocou ovládacích tlačítok na čelnom paneli prístroja a môžu byť chránené heslom.

Monitorovanie pripojenia

Funckia monitoru RCM rovnako ako funkcia MTP je trvalo monitorovaná. V prípade poruchy relé K1/K2 bez oneskorenia zopne a ALARM LED AL1/AL2 sa rozsvieti. Po odstránení poruchy sa ALARM relé vráti do pôvodnej polohy buď automaticky alebo pomocou tlačítka RESET.

Normy

Monitory reziduálnych prúdov RCM420 odpovedajú požiadavkám:

  • DIN EN 62020 (VDE 0663)
  • IEC 62020

Rozmery púzdra XM420

Rozměry pozdra XM420

Technické parametre

Parametry

SignalizáciaLCD
Výstupné relé2
Distribučná sieť TN/TTano Ano
Distribučná sieť ITbe Ne
Charakteristika reziduálneho prúdu AC, Aano Ano
Charakteristika reziduálneho prúdu AC, A, Bbe Ne
Frekvenčný rozsah42 Hz … 2 kHz
Počet meracích kanálov1
Prahové hodnoty lΔn150 % … 100 %
Prahové hodnoty lΔn210 mA … 10 A
Oneskorenie reakcie ton0  … 10 s
Oneskorenie pri spustení t0  … 10 s
Oneskorenie uvoľnenia toff0  … 300 s
Pracovný režim výstupných reléN/C alebo N/O
Montáž na DIN lištuano ANO
Montáž pomocou skrutiekano ANO
Rozhranie BMSbe Ne
Modbus RTUbe Ne
Rozhranie NFCbe Ne
Rozsah pracovných teplôt-25 °C … 55 °C


Izolácia podľa IEC 60664-1 / IEC 60664-3
Menovité izolačné napätie AC 250 V
Menovité pulzné skúšobné napätie 2,5 kV
Ochranné oddelenie (zvýšená izolácia) medzi (A1, A2) - (k, l, T/R) - (11, 12, 14) - (21, 22, 24)
Test dielektrika podľa IEC61010-1 2,21 kV
Parametre napájania
Napájacie napätie US viď. údaje pre objednávku
Vlastná spotreba max. ≤ 3 VA
Merací obvod, monitorovaná sieť
Typ MTP W..., WR..., WS...
Záťaž 68 Ω
Menovité pracovné napätie 800 V
Pracovné charakteritiky podľa IEC 62020 Typ A
Menovitý kmitočet 42...2000 Hz
Merací rozsah 3 mA...16 A
Presnosť 0...-20 %
Hodnoty reakcie
Menovitá hodnota reakcie IΔn1(pred-ALARM) 50...100 % z IΔn2 (od výrobcu nastavené 50 %)
Menovitá hodnota reakcie IΔn2 (ALARM) 10 mA...10 A (od výrobcu nastavené 30 mA)
Hysterézia 10...25 % (od výrobcu nastavené 15 %)
Špecifické časy
Oneskorenie pri spustení t 0...10 s (od výrobcu nastavené 0,5 s)
Oneskorenie reakcie ton2 (ALARM) 0...10 s (od výrobcu nastavené 0 s)
Oneskorenie reakcie ton1 (pred-ALARM) 0...10 s (od výrobcu nastavené 1 s)
Oneskorenie uvoľnenia toff 0...99 s (od výrobcu nastavené 1 s)
Doba reakcie kontaktu tae pri IΔn = 1 × IΔn1/2 ≤ 180 ms
Doba reakcie kontaktu tae pri IΔn = 5 × IΔn1/2 ≤ 30 ms
Doba vybavenia tan tan = tae + ton1/2
Doba zotavenia tb ≤ 300 ms
Zobrazenie, pamäť
Zobrazenie multifunkčný LC displej, nepodsvietený
Rozsah zobrazenia 3 mA...16 A
Presnosť zobrazenia 0...-30 % / ±2 digity
Pamäť nameraných hodnôt 1 nameraná hodnota
Heslo Off / 0...999 (od výrobcu nastavené Off)
Pamäť chýb, ALARM relé On / Off (od výrobcu nastavené On)
Vstupy/výstupy
Tlačítko TEST/RESET interné/externé
Spínacie obvody
Spínacie prvky dve relé (K1,K2) s 1 prepínacím kontaktom
Pracovný režim N/C alebo N/O (od výrobcu nastavené N/C)
Minimálna záťaž kontaktu 1 mA pri AC/DC > 10 V
Všeobecné dáta
Typ pripojenia viď. údaje pre objednávku
Pracovná teplota okolia -25...55 °C
Pracovný režim trvalá prevádzka
Montáž v akejkoľvek pozícii
Stupeň ochrany vnútorné súčasti (DIN EN 60529) IP 30
Stupeň ochrany, svorky (DIN EN 60529) IP 20
Materiál púzdra polykarbonát
Samozhášateľnosť UL94V-0
Rýchla montáž na DIN lištu podľa IEC 60715
Uchytenie pomocou skrutiek 2 × M4 s montážnou svorkou
Hmotnosť ≤ 150 g
Púzdro XM420

Súbory na stiahnutie

Filtrace
Typ dokumentu
Hľadať v názve
Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - RCM420
(DWG, 100 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - RCM420-DM
(DWG, 99 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - RCM420-DMxC
(DWG, 100 kB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - XM420
(ZIP, 1.5 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona

Súvisiace produkty

Meracie transformátory séria CTAC
Varianty: 8
séria CTAC

Meracie prúdové transformátory rady CTAC... s kruhovým otvorom a vysokou citlivosťou na striedavé a pulzujúce prúdy typu A určené pre monitory reziduálnych prúdov RCMRCMS a lokalizačný systém EDS.

od 86 EUR
od 103,20 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Meracie transformátory séria WF...
Varianty: 12
séria WF...
Pružné meracie transformátory řady WF... s dĺžkou až 1,2 m a vysokou citlivosťou na striedavé a pulzujúce prúdy typu A určené pre monitory reziduálnych prúdov RCMS460, RCMA490 a RCM420-D9.
od 762 EUR
od 914,40 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
Meracie transformátory séria W1-5..., W10...
Varianty: 6
séria W1-5..., W10...

Meracie transformátory rad W1-5... a W10... s kruhovým otvorom a vysokou citlivosťou na striedavé a pulzujúce prúdy typu A určené pre monitory reziduálnych prúdov RCM, RCMS a lokalizačný systém EDS.

od 75 EUR
od 90 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Meracie transformátory séria WR...S
Varianty: 8
séria WR...S
Meracie transformátory s obdĺžnikovým otvorom a vysokou citlivosťou na striedavé a pulzujúce prúdy typu A určené pre monitory reziduálnych prúdov RCM, RCMS a lokalizačný systém EDS.
od 791 EUR
od 949,20 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Meracie transformátory séria WS...
Varianty: 5
séria WS...
Meracie transformátory s deleným (rozoberteľným) obdĺžnikovým otvorom a vysokou citlivosťou na striedavé a pulzujúce prúdy typu A určené pre monitory reziduálnych prúdov RCM, RCMS a lokalizačný systém EDS.
od 457 EUR
od 548,40 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Meracie transformátory séria WS...S
Varianty: 4
séria WS...S
Meracie transformátory s deleným (rozoberteľným) obdĺžnikovým otvorom a vysokou citlivosťou na striedavé a pulzujúce prúdy typu A určené pre monitory reziduálnych prúdov RCM, RCMS a lokalizačný systém EDS.
od 522 EUR
od 626,40 EUR s DPH
Porovnání
Na požiadanieDetail produktu

Mohlo by vás zaujímať

Akčné produkty

Tester solárnych aplikácií SMFT-1000 so zľavou 15% a darčekom zadarmo
19.02.2024 - 28.03.2024
Získejte slevu 15% na tester solárních aplikací Fluke SMFT-1000. Sleva je platná pro objednávky došlé v termínu od 19.2. do 28.3.2024. Kupte si přístroj SMFT‑1000 a získejte produkt ZDARMA! S touto...
Vyhrajte termokamery Hikmicro alebo multimetre Fluke!
01.03.2024 - 31.03.2024
Jar 2024 prináša nielen teplejšie počasie, ale aj rozpálenú súťaž od spoločnosti GHV Trading! V úzkej spolupráci s poprednými výrobcami meracích prístrojov – Hikmicro a Fluke, GHV Trading oznámila vzrušujúcu...

Novinky

Testery elektrických častí strojných zariadení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
Štvorkanálové monitory reziduálnych prúdov Bender RCMS410
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...

Odborné články

Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
Zjednodušenie a zrýchlenie projektov automatizácie pomocou platformy STEGO CONNECT
01.12.2023
Inovatívny systém, ktorý uľahčuje digitalizáciu priemyselných procesov a poskytuje jednoduchý prístup k údajom a automatizáciu pre vaše aplikácie. Znie to skvele, nemyslíte? Realita systému STEGO Connect...
