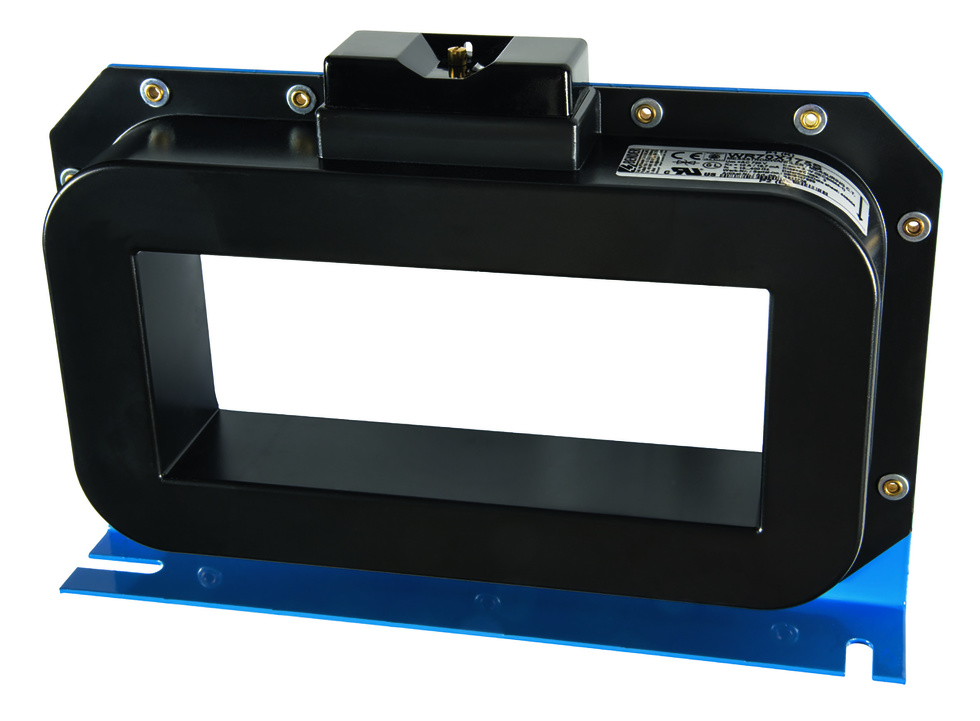

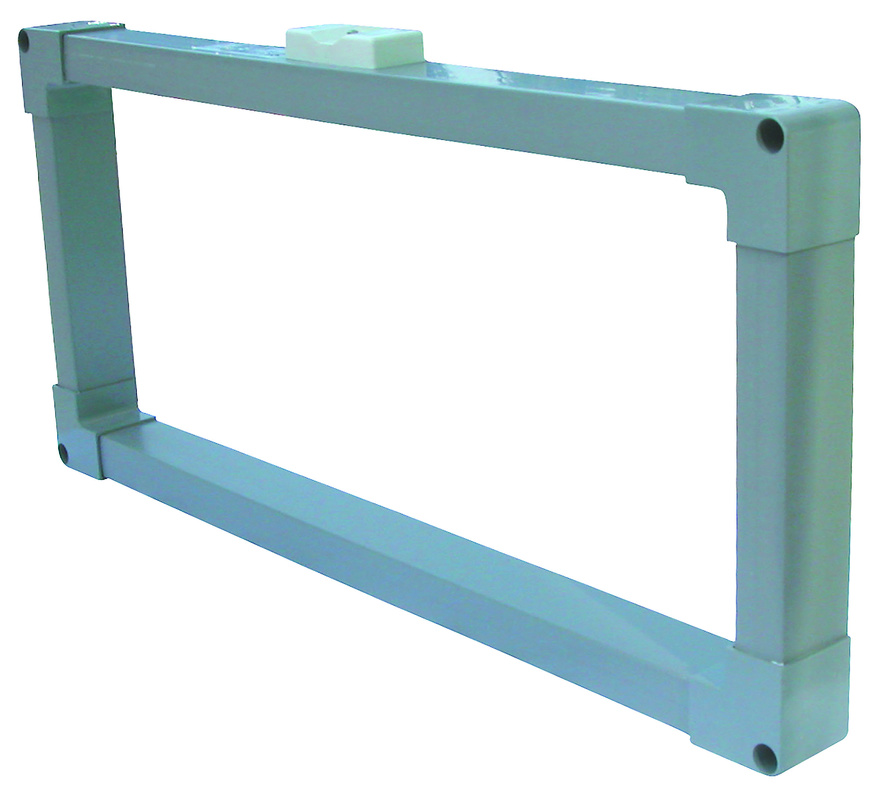

WR...S transf. pre RCM, RCMS a EDS s obdĺžnikovým otvorom
Meracie prúdové transformátory pre systém RCM, RCMS a EDS s obdĺžnikovým otvorom
Dopyt na produktPorovnať
Varianty k produktu WR...S transf. pre RCM, RCMS a EDS s obdĺžnikovým otvorom (8)
Oproti standardní verzi navíc stínění proti vnějšímu elektromagnetickému poli.
Oproti standardní verzi navíc stínění proti vnějšímu elektromagnetickému poli.
Oproti standardní verzi navíc stínění proti vnějšímu elektromagnetickému poli.
Oproti standardní verzi navíc stínění proti vnějšímu elektromagnetickému poli.
Popis produktu
- Široká dostupnosť konštrukčne odlišných meracích transformátorov prúdu umožňuje akceptovať individuálne požiadavky monitorovanej sústavy
- Všetky transfotmátory sú veľmi citlivé a dokážu merať aj veľmi malé rozdielové prúdy
- Dvojvodičové prepojenie s vyhodnocovacím zariadením
- Pri montáži je nutné dodržať pravidlá, aby všetky príslušné vodiče (okrem vodiča PE!!!) prechádzali transformátorom
Rozšírené informácie
Rozmery
| Typ | A | B | C | D | E | F | G | H | I | Hmotnosť |
| WR 70×175S | 70 | 175 | 225 | 85 | 22 | 46 | 261 | 176 | 7,5 | 2,90 kg |
|---|---|---|---|---|---|---|---|---|---|---|
| WR 115×305S | 115 | 305 | 360 | 116 | 25 | 55 | 402 | 240 | 8 | 6,30 kg |
| WR 150×350S | 150 | 350 | 415 | 140 | 28 | 55 | 460 | 285 | 8 | 8,25 kg |
| WR 200×500S | 500 | 200 | 585 | 568,5 | 268,5 | 285 | -- | -- | -- | 9,00 kg |
Prehľad vhodných vyhodnocovacích zariadení
| Typ | RCM 420 |
RCM 470LY |
RCMS 470 |
RCMS 460 |
RCMS 490 |
EDS 440 |
EDS 460 |
EDS 490 |
| WR 70×175S | • | • | • | • | • | • | • | • |
|---|---|---|---|---|---|---|---|---|
| WR 115×305S | • | • | • | • | • | • | • | • |
| WR 150×350S | • | • | • | • | • | • | • | • |
| WR 200×500S | • | • | • | • | • | • | • | • |
Technické parametre
| Prevedenie | Štandardné | Rada .../8000 |
| Menovité izolačné napätie | AC 720 V | AC 720 V |
|---|---|---|
| Menovité rázové napätie/stupeň znečistenia | 3 kV/3 | 3 kV/3 |
| Menovité skúšobné napätie podľa IEC 60044-1 | AC 3 kV | AC 3 kV |
| Menovitý pomer (primár: sekundár) | 600:1 | 8000:1 |
| Menovitá záťaž | 180 Ω | 24 kΩ |
| Menovitý primárny prúd | 10 A | 1 A |
| Maximálny trvalý pracovný prúd | 100 A | 6 A |
| Minimálny primárny prúd | 10 mA | 1 mA |
| Maximálny krátkodobý prúd | 14 kA / 1 s | 0,75 kA / 1 s |
| Maximálny rázový prúd | 35 kA / 30 ms | 4,2 kA / 30 ms |
| Menovitý kmitočet | 15...400 Hz | 50...40 Hz |
| Vnútorný odpor | 5...8 Ω | 500...800 Ω |
| Menovitý výkon | 50 mVA | 0,375 mVA |
| Trieda presnosti | 3 | 5 |
| Pracovná teplota | -10...55 °C | -10...50 °C |
| Samozhášateľnosť | UL94V-0 | UL94V-0 |
| Jednodrôtový vodič 0,75 mm2 | < 1 m | < 1 m |
| Jednodrôtový vodič, krútený 0,75 mm2 | < 10 m | < 10 m |
| Tienený vodič > 0,75 mm2 | 40 m | 40 m |
