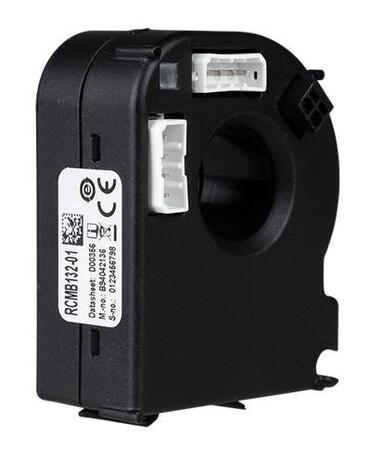

RCMB132-01 - Monitor reziduálnych prúdov
Kompaktný monitor AC/DC reziduálnych prúdov pre montáž na DIN lištu
Kompaktný a citlivyý monitor AC/DC rozdielových prúdov poďla STN EN IEC 62020-1 určený pre montáž na DIN lištu s rozhraním RS-485 a protokolom Modbus RTU. Rozsah hodnoty reakcie IΔn 3,5...100 mA DC/RMS.
Dopyt na produktPorovnať
Varianty k produktu RCMB132-01 - Monitor reziduálnych prúdov (1)
AC,DC +-100mA, DC...2kHz
Modbus RTU
Montáž na DIN lištu
Voliteľné príslušenstvo k RCMB132-01 - Monitor reziduálnych prúdov
Příchytka je součástí balení transformátoru CTAC20..., CTBC20....
Popis produktu
- Monitorovanie AC/DC reziduálnych a poruchových prúdov pre účely preventívnej údržby
- Vysoké rozlíšenie na implementáciu monitoringu ujikajúceho prúdu
- Prenos meraných hodnôt a alarmov prostredníctvom rozhrania RS-485 s protokolom Modbus RTU
- Frekvenčný rozsah DC…2 kHz
- Kompaktné prevedenie, menovitá záťaž až In = 32 A
- Citlivosť aj na malé prúdy vďaka naplno tienenému meraciemu prúdovému transformátoru
- Trvalá kontrola pripojenia vstavaného meracieho transformátora
- Integrovaný interný test
- Napájacie napätie DC 12…24 V
- Montáž na DIN lištu
Rozšírené informácie
Monitor AC/DC reziduálnych a poruchových prúdov pre uzemnené siete do napätia 300 V a menovitý prúd až 32 A. Prístroj je určený na montáž na DIN lištu. Pre vyčítanie meraných hodnôt slúži rozhranie RS-485 s protokolom Modbus RTU. Monitor má dva samostatné alarmové výstupy, jeden je pre RMS hodnotu a druhý pre DC hodnotu.
Aplikácie
- Rozvádzače pre dátové centrá
- Inteligentné zásuvky
- Implementácia na dosku plošných spojov
Funkcie
Prístroj monitoruje súčasne AC aj DC prúdy, ktoré prechádzajú fázovými vodičm a nulovým vodičom. RMS hodnota sa vypočítava z DC zložky obsiahnutej v reziduálnom prúde a z AC zložky s frekvenciami až do 2000 Hz. V prípade detekcie prúdov nad nastavenými hodnotami reakcie sú aktivované príslušné výstupné kontakty (S1 pre DC, S2 pre RMS). Elektronika prístroja trvalo monitoruje pripojenie interného meracieho transformátora.
Rozhranie RS-485 s protokolom Modbus RTU slúži na:
- vyčítanie RMS hodnoty prúdu (aktualizácia merania každých180 ms),
- prenos alarmov,
- nastavenie hodnôt reakcie,
- spustenie vnútorného testu prístroja.
Zbernica RS-485 umožňuje sériové zapojenie viacerých prístrojov. Pre tieto účely je monitor vybavený dvomi identickými konektormi pre rozhranie RS-485.
Poznámka:
Pri zopnutí kontaktu S2 (RMS je automaticky aktivovaný kontakt S1 (DC).
Schéma zapojenia
Technické parametre
Parametry
| Výstupné relé | - |
|---|---|
| Distribučná sieť TN/TT |  Ano |
| Distribučná sieť IT |  Ne |
| Charakteristika reziduálneho prúdu AC, A | Ano |
| Charakteristika reziduálneho prúdu AC, A, B | Ano |
| Frekvenčný rozsah | 0 Hz … 2 kHz |
| Počet meracích kanálov | 1 |
| Pracovný režim výstupných relé | - |
| Montáž na DIN lištu | ANO |
| Montáž pomocou skrutiek | NE |
| Rozhranie BMS | Ne |
| Modbus RTU | Ano |
| Rozhranie NFC | Ne |
| Rozsah pracovných teplôt | -25 °C … 70 °C |
| Poznámka | Frekvenčný rozsah: DC...2000 Hz, Prahové hodnoty lΔn1: 3,5...100 mA, Prahové hodnoty lΔn2: 3,5...100 (RMS-efektívna hodnota) |
| Izolácia podľs IEC 60664-1 | |
| Primárny obvod | monitorované primárne vodiče |
|---|---|
| Sekundárny obvod |
Vcc, GND, A, B, S1, S2 |
| Všetky nižšie uvedené hodnoty sa vzťahujú k izolácii medzi primárnym a sekundárnym obvodom: | |
|
300 V III 4 kV |
| Menovité napätie izolácie | 320 V |
| Stupeň znečistenia | 2 |
| Ochranné oddelenie (zosilnená izolácia) | medzi primárnym a sekundárnym obvodom |
| Napäťový test podľa IEC61010-1 | AC 2,2 kV |
| Parametre napájania | |
| Napájacie napätie Us | DC 12...24 V |
|---|---|
| Pracovný rozsah napájacieho napätia | ±20 % |
| Zvlnenie | 100 mV |
| Vlastná spotreba | < 0,75 W |
| Merací obvod | |
| Vnútorný priemer meracieho prúdového transformátora | 15 mm |
|---|---|
| Vyhodnotenie meranej hodnoty | DC, RMS |
| Merací rozsah | AC/DC ± 300 mA |
| Charakteristika podľa IEC 60755 | AC/DC prúdy, typ B |
| IΔn1: Hodnota reakcie Tolerancia hodnoty reakcie: |
|
| IΔn2: Hodnota reakcie Tolerancia hodnoty reakcie: DC...1 kHz 1...2 kHz |
|
| Výstupný rozsah | 0...100 mA RMS |
| Rozlíšenie | < 0,2 mA |
| Frekvenčný rozsah | DC...2 kHz |
| Perióda merania | 180 ms |
| Menovitý záťažový prúd In | 32 A |
| Pracovná neistota | |
| DC...500 Hz | ± (5 % + 0,5 mA) |
|---|---|
| 501...1000 Hz | ± (15 % + 0,5 mA) |
| 1...2 kHz | ± (50 % + 0,5 mA) |
| Doba reakcie | |
| Doba reakcie tae (vrátane času prepnutia relé v dĺžke 10 ms): pre 1 x IΔn pre 2 x IΔn pre 5 x IΔn |
|
|---|---|
| Čas zotavenia tb | ≤ 2 s |
| Výstupy | |
| Rozhranie | RS-485 |
|---|---|
| Protokol | Modbus RTU |
| Spínané výstupy S1, S2 | Otvorený kolektor, odolnosť voči skratu nie je zaručená |
| Priradenie hodnôt reakcie IΔn1 (DC) IΔn2 (RMS) |
S1 S2 |
| Spínacie parametre | 40 V/50 mA |
| Výstupné napätie - nízka úroveň | 0...0,6 V |
| Výstupné napätie - vysoká úroveň | 3,1...3,6 V |
| Hysterézia | ≤ 30 % |
| Všeobecné dáta | |
| EMC | podľa STN EN IEC 62020-1 |
|---|---|
| Rozsah pracovných teplôt | -25…+70 °C |
| Pracovný režim | trvalá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň krytia | IP30 |
| Trieda horľavosti | UL94 V-0 |
| Doba životnosti pre 40 °C | 10 rokov |
()* = továrne nastavenie
