Monitory reziduálnych prúdov SensorPRO

Datum: 07.02.2020

Spoločnosť BENDER predstavuje úplne nový koncept modulárnych a kompaktných rád prístrojov pre monitorovanie reziduálnych prúdov RCMB3xx a MRCDB3xx a novej generácie meracích transformátorov prúdu CTAC a CTBC.

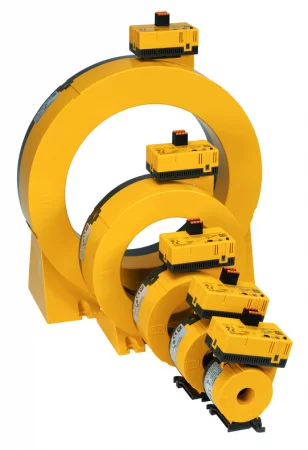

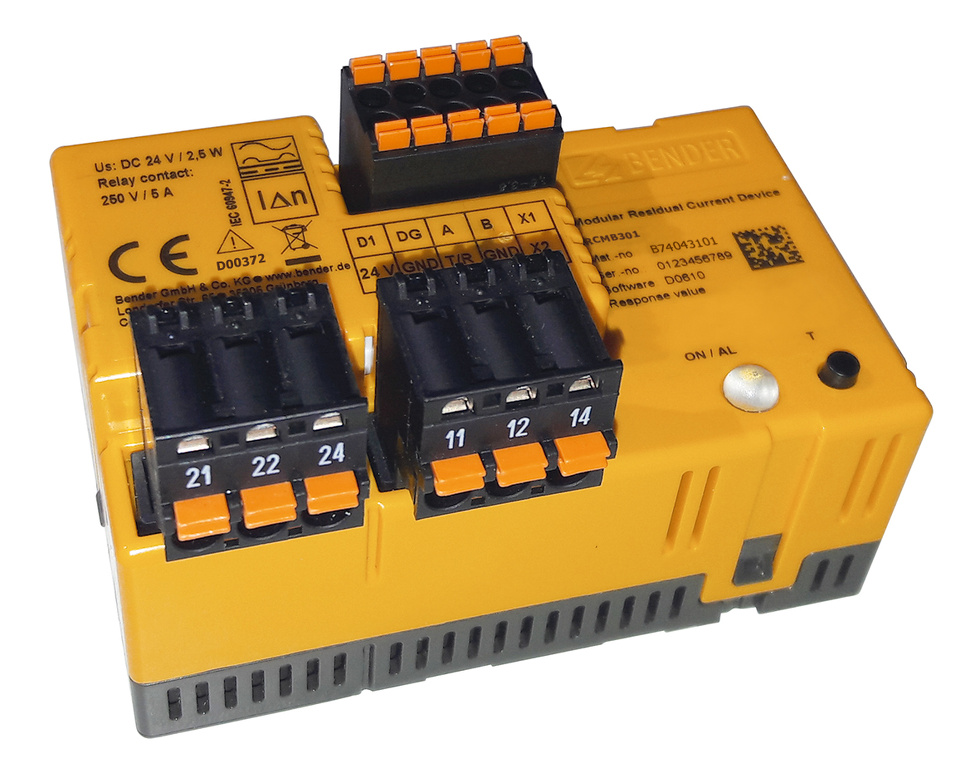

Rada LINETRAXX® RCMB300

Monitorovacie moduly reziduálneho prúdu rady RCMB300 sú určené na meranie striedavých a jednosmerných poruchových prúdov podľa normy IEC 60755 typ B a B+ v uzemnených systémoch napájania TN a TT.

  • Moduly sú schopné merať až do hodnoty 20 A
  • Frekvenčný rozsah DC… 100 kHz.
  • Umožňujú vyhodnocovať samostatne AC, DC a RMS zložku prúdu.
  • Je možné ich kombinovať s radou transformátorov CTBC.

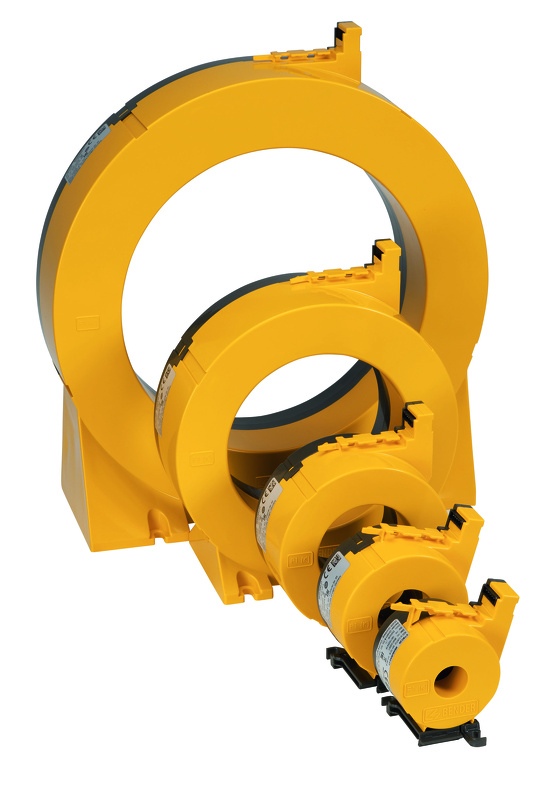

  • Meracie transformátory rady CTBC sú k dispozícii v priemeroch 20,35,60,120 a 210mm
  • Dve samostatne nastaviteľné hodnoty reakcie umožňujú rozlišovať medzi výstrahou a alarmom.
  • Pri dosiahnutí hodnoty reakcie sa prepnú výstupné alarmové relé K1 a K2.
  • Moduly majú rozhranie RS-485 s Modbus RTU, ktoré je možné použiť k trvalému prenosu nameraných hodnôt a dosiahnutých alarmových hodnôt.
  • Rozhranie je možné využiť aj pre nastavovanie parametrov zariadenia.

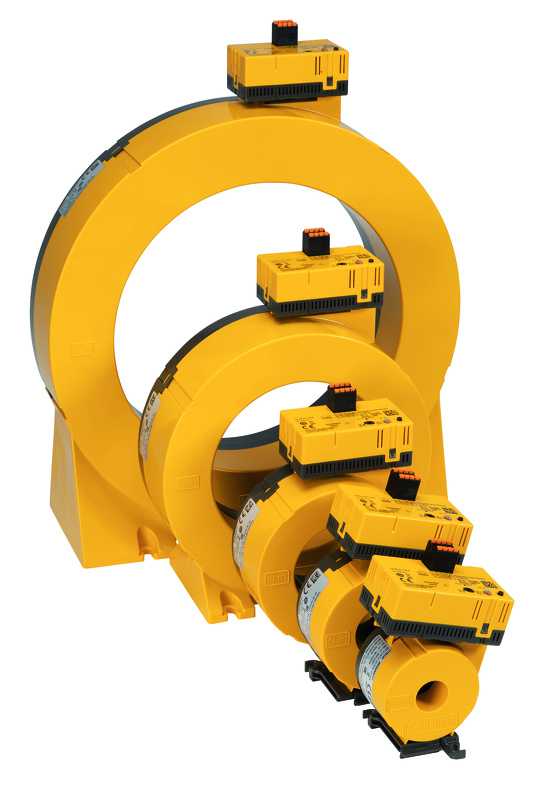

  • Prístroje sa skladajú z elektronickej jednotky RCMB301 a meracieho transformátora prúdu CTBC20(P)...210(P).
  • Na zostavenie kompletného modulu je potrebná ako elektroika, tak aj transformátorový modul.
  • Pokiaľ sú objednané samostatne, musia sa oba komponenty počas uvedenia do prevádzky vzájomne nakalibrovať.
  • Jadrá meracieho tranformátora prúdu rady CTBC20P...210P majú integrované magnetické tienenie a sú vhodné pre aplikácie s veľkými zaťažovacími prúdmi alebo spínacími prúdmi.

       Viac informácií nájdete v  katalógovom liste RCMB300.


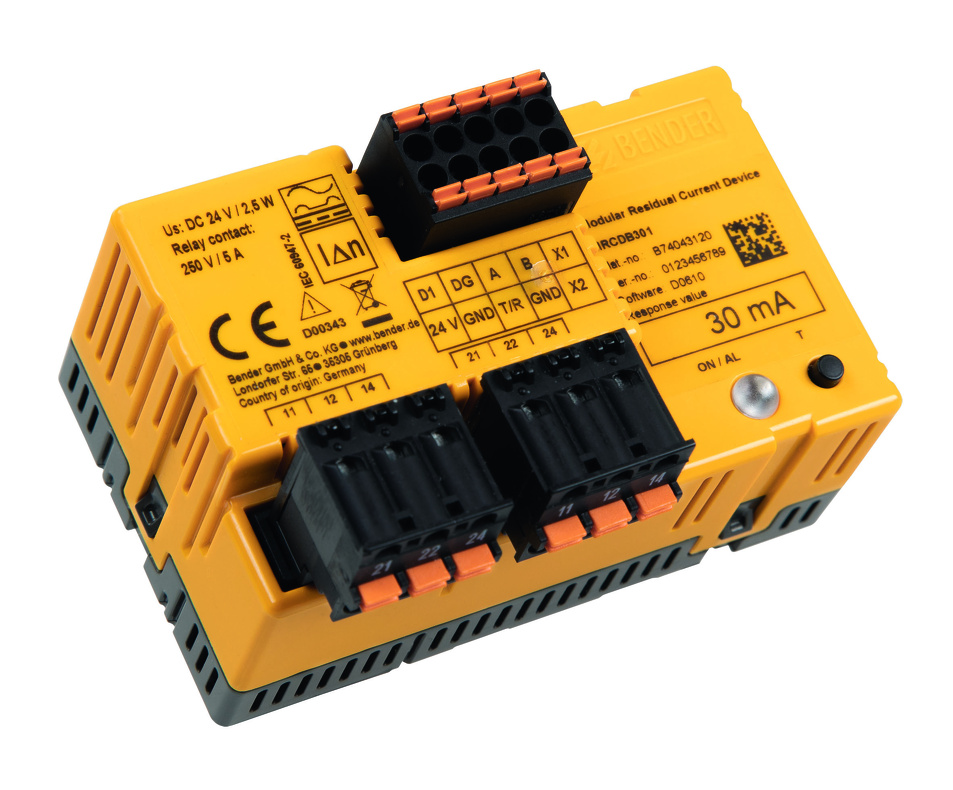

Rada LINETRAXX® MRCDB300

Oproti rade RCMB300 tieto prístroje naviac spĺňajú prísne požiadavky normy IEC 60947-2 prílohy M na ochranné zariadenia MRCD.
Kombinácia zariadení modulu MRCDB300 a odpojovacieho prvku, ktorého čas vypnutia nesmie prekročiť 20ms, tak zaisťuje ochranu osôb, zvierat a prevenciu proti vzniku požiaru.


Tieto zariadenia nájdu uplatnenie všade tam, kde sú použité napríklad šesťpulzné trojfázové usmerňovače, jednocestné usmerňovače s vyhlaďovaním, nabíjačky batérií, zariadenia s frekvenčne riadenými pohonmi apod.

Viac informácií nájdete v katalógovom liste MRCDB300.

Rada LINETRAXX® CTUB

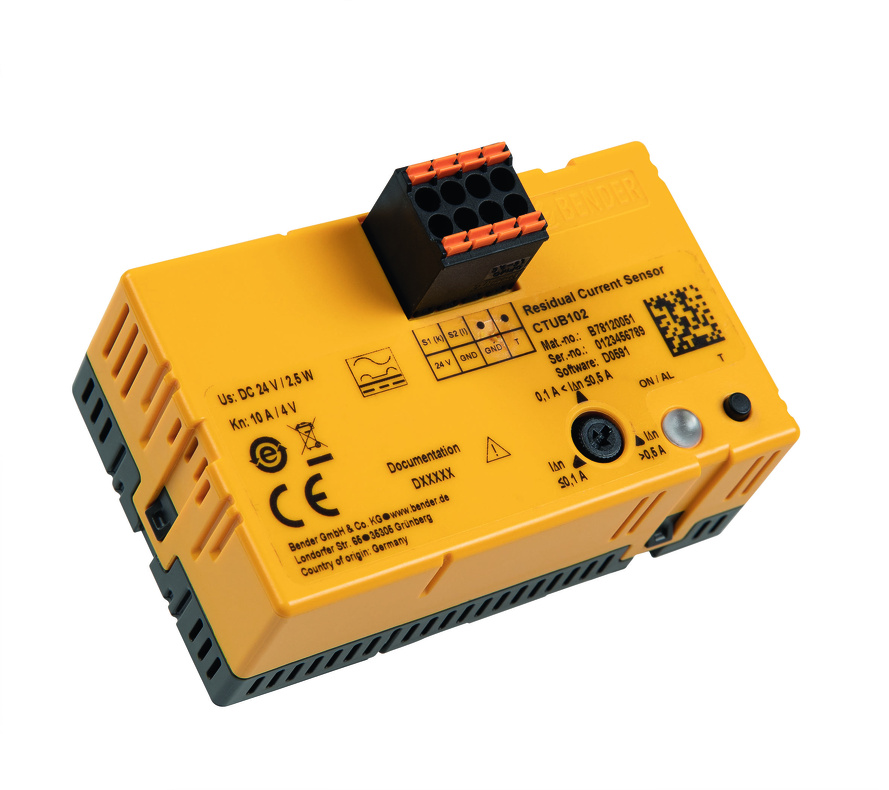

Meracie zariadenia rady CTUB100 sú kombináciou vlastných meracích transformátorov prúdu CTBCxx a elektronických modulov CTUB10x, ktoré prevádzajú striedavé a jednosmerné prúdy na merateľný signál.
Meracie signály je možné vyhodnocovať pomocou už predtým používaných a známych generácií prístrojov firmy Bender, ako sú napr. RCMA420/423 alebo RCMS460/490.

Transformátory sú pripojené k príslušným zariadeniam pomocou dvojžilového alebo šesťžilového káblu. Môžu byť použité v DC, AC a 3 (N) AC sieťach.


Delia sa na dve konštrukčné prevedenia:

  • Elektronické moduly CTUB101 a transformátory CTBCxx sú určené na pripojenie k zariadeniam rady RCMA420/423 a sú napájané priamo z vyhodnocovacieho zariadenia napätím DC ± 12 V pomocou šesťžilového kábla.
  • Elektronické moduly CTUB102 a transformátory CTBCxx sú určené na pripojenie k RCMS460/490. V tomto prípade je nutné zaistiť pre meracie transformátory prúdu jednosmerné napájanie 24 V.  Príslušný napájací zdroj je k dispozícii ako voliteľné príslušenstvo.

Aj tu sú dostupné revedenia transformátorov CTBC20P...210P s integrovaným magnetickým tienením, ktoré sú vhodné pre aplikácie s veľkými zaťažovacími prúdmi alebo spínacími prúdmi.

Viac informcií nájdete v katalógovom liste CTUB.


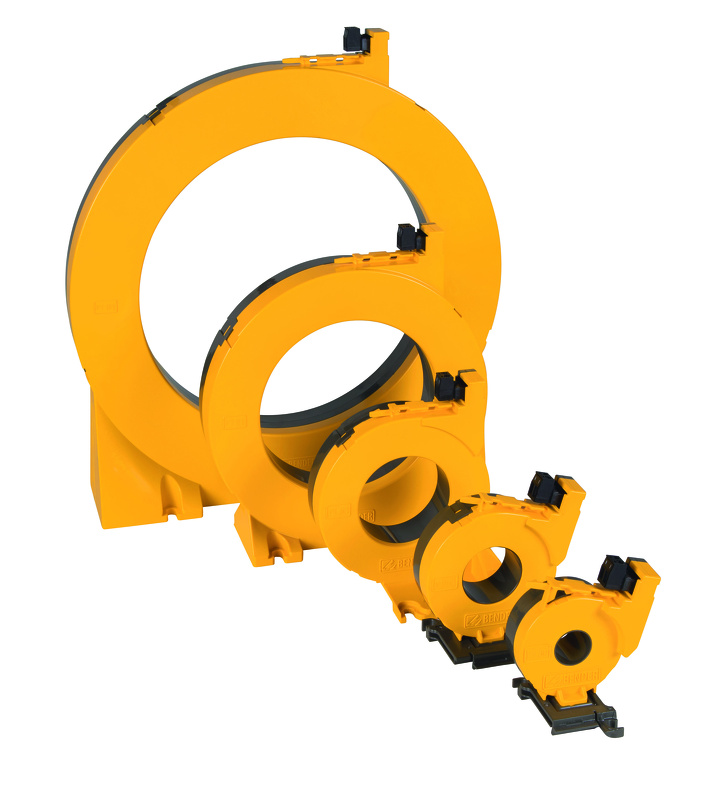

Rada meracích transformátorov CTAC

Posledné z rady meracích transformátorov prúdu sú CTAC, ktoré je možné použiť v kombinácii  monitormi reziduálneho prúdu RCM alebo RCMS a vyhodnocovacími jednotkami na vyhľadávanie poruchy izolácie na IT sieťach EDS.

Transformátory CTAC

  • Prevádzajú striedavé prúdy na merateľný signál vyhodnocovacích jednotiek RCM a RCMS.
  • Merajú lokalizačný prúd generovaný injektrom lokalizačného prúdu PGH, IRDH575 alebo iso685-x-P.
  • V kombinácii s vyhodnocovacími jednotkami rady EDS je lokalizačný prúd prevedený na merateľný signál.
  • Prepojenie k príslušným zariadeniam sa prevádza pomocou dvojvodičového kábla.
  • Meracie transformátory rady CTAC sú taktiež dostupné v priemeroch 20,35,60,120 a 210mm.

Viac informácií nájjdete v katalógovom liste CTAC.

Rada kompaktných prístrojov RCMB13x

Jedná sa o kompaktné prevedenie monitorov reziduálneho prúdu citlivého na AC/DC prúdy vrátane meracieho transformátora v jednom púzdre.

  • Sú vhodné pre aplikácie do napätia 300V a pre záťaže do 32A.
  • Všetky tri konštrukčné prevedenia merajú efektívnu hodnotu prúdu v rozsahu DC...2kHz.
  • Sú dostupné prevedenia pre montáž na dosku plošných spojov alebo na DIN lištu.
  • Napájajú sa zo zdroja 12…24 V DC.


Kompaktné monitory sú dostupné v troch prevedeniach:

  • RCMB131-01 je určený pre montáž na dosku plošných spojov, umožňuje komunikáciu po zbernici Modbus/RTU a má dva alermové kontakty. Jeden kontakt pre RMS hodnotu a druhý pre DC hodnotu.
  • RCMB131-02 je určený pre montáž na dosku plošných spojov a ponúka možnosť odpočtu nameranej hodnoty na PWM výstupe. Ďalej je vybavený kontaktom pre DC alarm.
  • RCMB132-01 je určený pre montáž na DIN lištu a ponúka možnosť odpočtu nameranej hodnoty po zbernici Modbus/RTU a dva alarmové kontakty. Jeden kontakt pre RMS hodnotu a druhý pre DC hodnotu. Pre účely vzájomného prepojenia zbernice s ďalšími prístrojmi je vybavený dvomi konektormi pre napájanie a zbernicu.

Viac informácii nájdete v
katalógovom liste RCMB131-01
katalógovom listw RCMB131-02
katalógovom liste RCMB132-01
