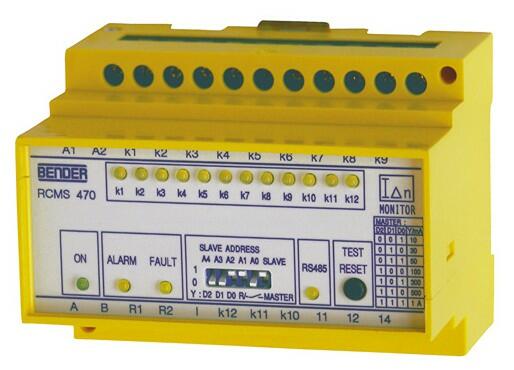

RCMS 470-12 - Monitor reziduálnych prúdov
Prístroj na detekciu reziduálnych prúdov v jednofázových i trojfázových sieťach TN a TT
Dopyt na produktPorovnať
Nahradené produktmi
Spolu s meracími transformátormi prúdu je schopný detekovať a vyhodnocovať poruchy rozdielových i prevádzkových prúdov v uzemnených napájacích sústavách. Využíva až 12 meracích kanálov.
Popis produktu
- Prístroj umožňuje vyhodnotenie reziduálnych prúdov až v 12 obvodoch
- Modulárna konštrukcia dovoľuje jednoduché pripojenie do systému
- Riadiaca jednotka PRC umožňuje centrálne riadenie monitorovanej sústavy a zobrazovanie chybových stavov až z 30 prístrojov RCMS 470-12 na jednom mieste
- Nastaviteľná hranica reziduálneho prúdu od 1 mA do 2250 A
- Voliteľná funkcia monitorovania podprúdu, nadprúdu prípadne prúdového rozmedzia ("okna")
- Predalarm nastaviteľný v rozmedzí 10...100 %
- Výstupné signalizačné relé s bezpotenciálovým kontaktom
- Široká dostupnosť rozmerov i rozsahov prúdových transformátorov
- Jednoduché nastavenie pomocou prehľadného menu
- Komunikácia so zobrazovacím systémom po dvojvodičovej zbernici RS485
Rozšírené informácie
Popis a použití
Přístroj RCMS 470-12 je určen pro detekci reziduálních proudů v sítích TN a TT. Lze jej použít v jednofázových i třífázových soustavách. Maximální napětí monitorovaného soustavy závisí na jmenovitém izolačním napětí použitého měřícího transformátoru.
RCMS 470-12 je používán především k zjišťování a prevenci kritických stavů v elektrických obvodech a to jako monitor:
- reziduálních proudů a jmenovitých proudů spotřebičů a zátěže
- bludných proudů v TN-S soustavách
- přetížení N-vodiče
- rozpojení PE- nebo N-vodiče
- centrálního zemnění
Funkce
Měření reziduálních proudů: transformátor proudu trvale měří rozdílový proud na přívodu spotřebiče (obvodu). V případě, že přívod ani obvod nevykazují poruchu je rozdíl vstupního a výstupního proudu nulový. Na sekundáru transformátoru, který je spojen s RCMS 470-12 je v tomto případě nulový sekundární proud. V případě, že dojde k poruše izolace nebo jiné obdobné poruše, začíná téct proti PE-vodiči reziduální proud jenž způsobí proudový rozdíl na transformátoru. Na sekundáru se objeví nenulový proud úměrný velikosti reziduálního proudu.
Vyhodnocování reziduálních proudů: Vlastní vyhodnocování signálu z proudového transformátoru zajišťuje RCMS 470-12, které naměřený proud komparuje s nastavenou mezní hodnotou (ALARM), v případě překročení mezní hodnoty signalizuje zjištěný stav pomocí LED popř. předává hlašení nadřízené řídící jednotce. Komparaci naměřených signálů provádí RCMS 470-12 pomocí přepínacího zařízení postupně u všech připojených proudových transformátorů.
Vyhodnocovací zařízení umožňuje kromě hlavních funkcí rovněž provádět test měřicích transformátorů a reset poruchového stavu.
Centrální řízení monitorovacího systému: Jednotlivá vyhodnocovací zařízení mohou pracovat autonomně popř. jako subsystémy rozsáhlejších monitorovacích systému, kde jako centrální řídící jednotka slouží přístroj PRC 470 nebo PRC 1470 Tato zařízení umožňují po sběrnici přes interface RS 485 nastavovat parametry připojených vyhodnocovacích jednotek a současně vyhodnocovat informace o indikovaných reziduálních proudech. Velký LCD displej na centrální řídící jednotce zobrazuje pomocí jednoduchých textu informace o stavu monitorovacího systému.
Normy
- DIN EN 62020 (VDE 0663):1999-07
- IEC 62020:1998-08
- IEC 60755 dod.1, 2
Údaje pro objednávku
| Typ | Napájecí napětí Us | Objednací číslo |
| RCMS 470-12 | AC 230 V, 50...60 Hz | B94052001 |
|---|---|---|
| RCMS 470-1213 | AC 90...132 V, 50...60 Hz | B94052002 |
Příslušenství
- PRC 470 - centrální řídící jednotka
- PRC 1470 - centrální řídící jednotka
- Proudové transformátory
- SMO 480 - signální konvertor
- DI-1 - zesilovač signálu RS 485
- FTC 470XET - komunikační rozhraní
Rozměry pouzdra
Technické parametre
Parametry
| Rozsah pracovných teplôt | 39 °C |
|---|
| Izolace dle IEC 60664-1 | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité rázové napětí | 4 kV |
| Stupeň znečistění | 3 |
| Napájecí napětí | |
| Jmenovité pracovní napětí US | viz. údaje pro objednávku |
|---|---|
| Rozsah pracovního napětí | 0,85...1,15 % z US |
| Vlastní spotřeba | max. 3 VA |
| Měřicí obvody | |
| Počet měřicích obvodů | 12 |
|---|---|
| Nastav. mezní hodnota bez PRC (master) | 10, 30, 50, 100, 300, 500, 1000 mA |
| Nastav. mezní hodnota bez PRC (slave) | 10 mA...10 A |
| Nastav. mezní hodnota s PRC | 1...2250 mA |
| Dovolená odchylka | 0... -20% |
| Doba testování 12 kanálů | cca. 8 s |
| Vstupy | |
| Počet vstupů z proudových transformátorů | 12 |
|---|---|
| Připojení proudových transformátorů | kroucený vodič Ø0,75 mm2 (od 1 do 10 m) stíněný vodič Ø0,75 mm2 (od 10 do 25 m) |
| Spínací obvody | |
| 1x přepínací relé | s 1 přepínacím kontaktem |
|---|---|
| Spínací třída dle DIN IEC 60255 díl 0-20 | IIB |
| Jmenovité spínací napětí | AC 250 V / DC 300 V |
| Doba elektr. životnosti | 12 000 sepnutí |
| Zapínací schopnost | AC 5 A |
| Vypínací schopnost | 2 A, AC 230 V, cos φ = 0,4 0,2 A, DC 220 V, L/R = 0,04 s |
| Rozhraní | |
| Rozhraní / Protokol | RS 485 / BMS |
|---|---|
| Délka kabelu | 0...1200 m |
| Doporučený kabel | J(Y)STY min. 2× 0,6 |
| Zakončovaní odpor | 120 Ω (0,25 W) |
| Rozsah adres | 1...30 |
| Všeobecná data | |
| EMC imunita | dle EN 61000-6-2 |
|---|---|
| EMC emise | dle EN 61000-6-4 |
| Pracovní teplota okolí | -10...55 °C |
| Montáž | jakákoliv pozice |
| Krytí dle EN 60529 | IP 30 (vnitřní součásti) IP 20 (konektory) |
| Hmotnost | cca. 350 g |
