RCMS460 D - Monitor reziduálnych prúdov AC, A, B

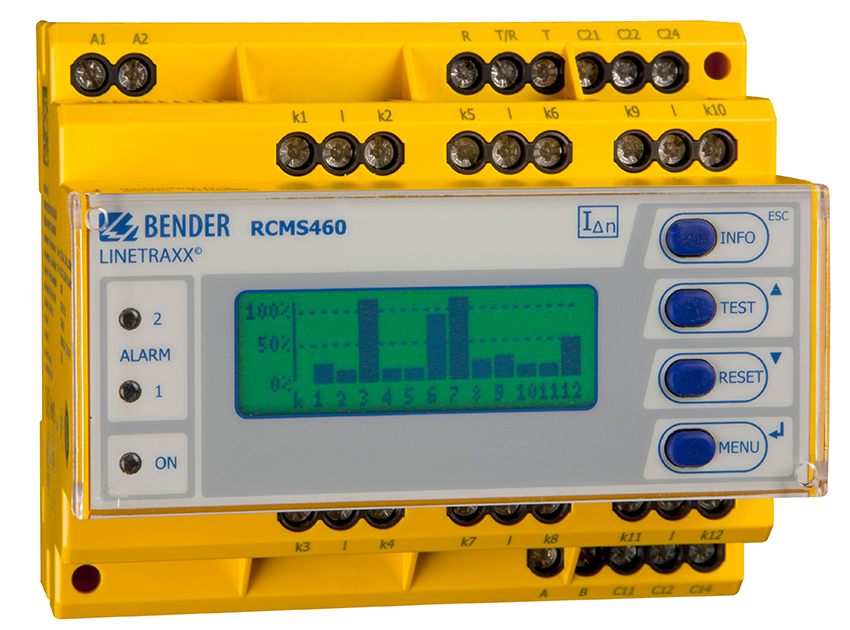

Verzia RCMS460-D je prevedenie prístroja s podsvieteným LC displejom, na ktorom je možné zobrazovať informácie niekoľkými spôsobmi. Toto prevedenie sa používa vtedy, keď detailné informácie zo všetkých prístrojov systému, pripojených k rozvádzaču pomocou zbernice, majú byť zobrazované lokálne. Toto prevedenie je schopné priradiť parametre všetkým jednotkám RCMS460/490 pripojených po BMS zbernici a zobraziť všetky namerané informácie. V systéme môže byť použitých niekoľko prístrojov RCMS...-D.

Popis systému RCMS

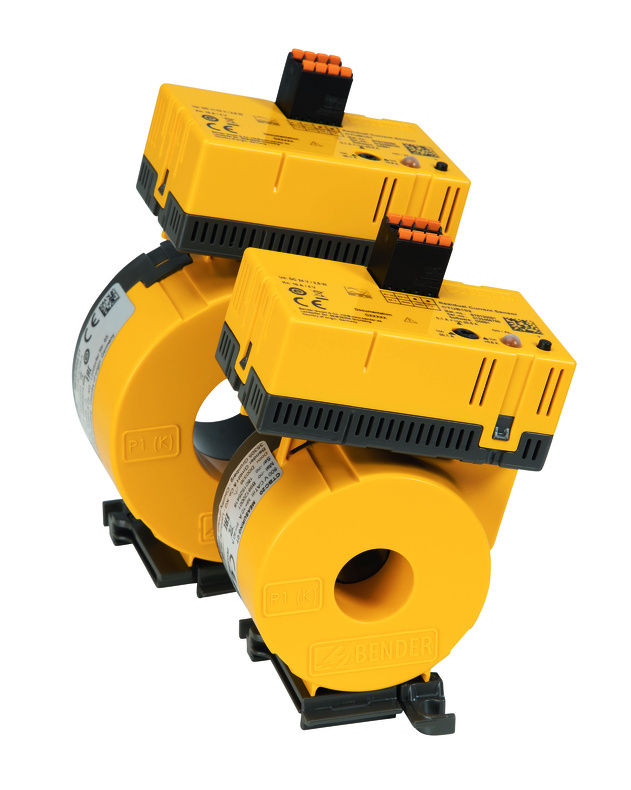

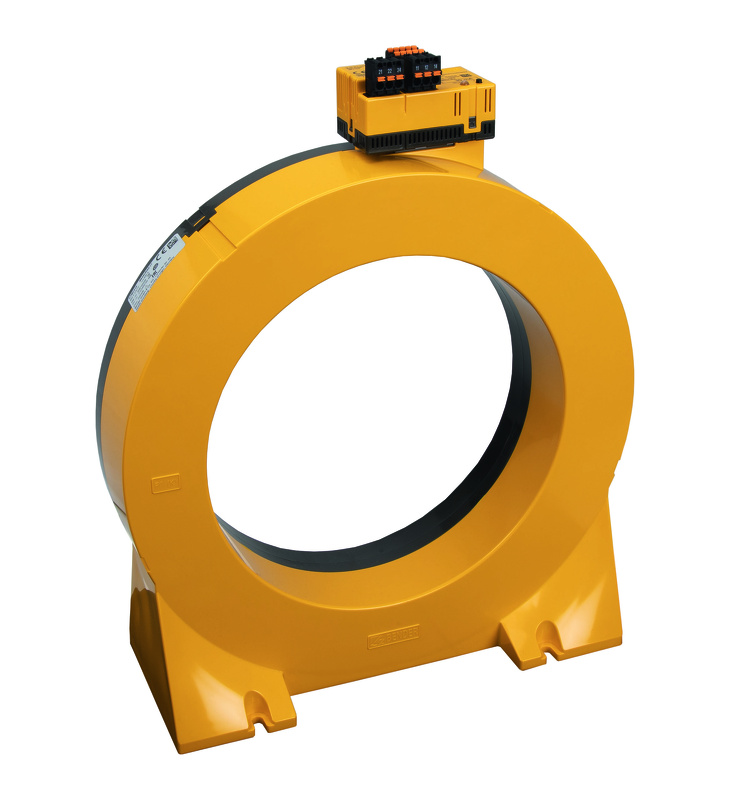

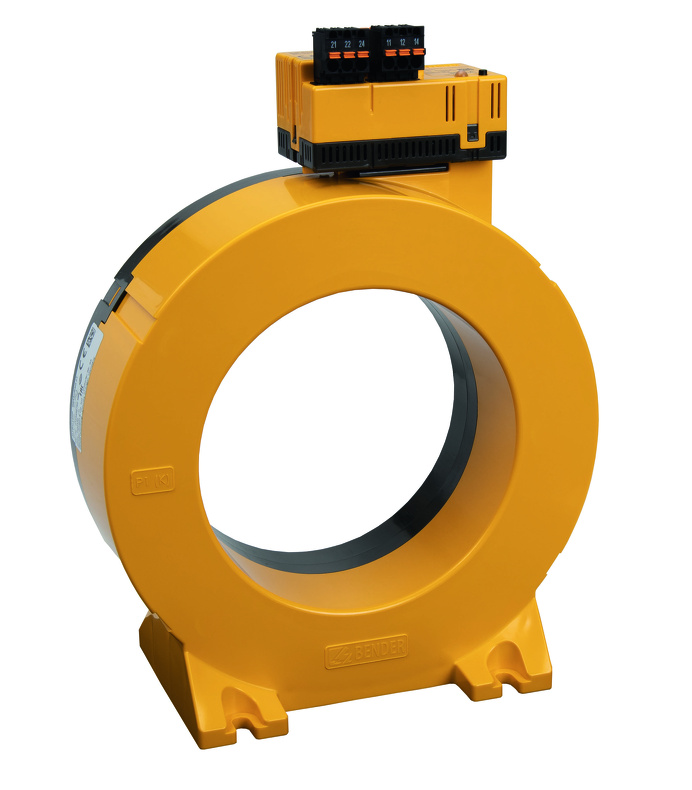

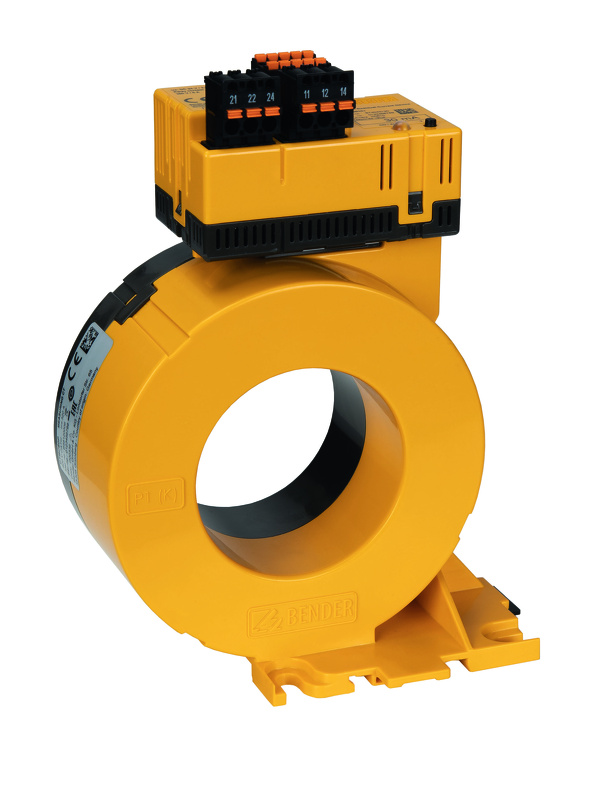

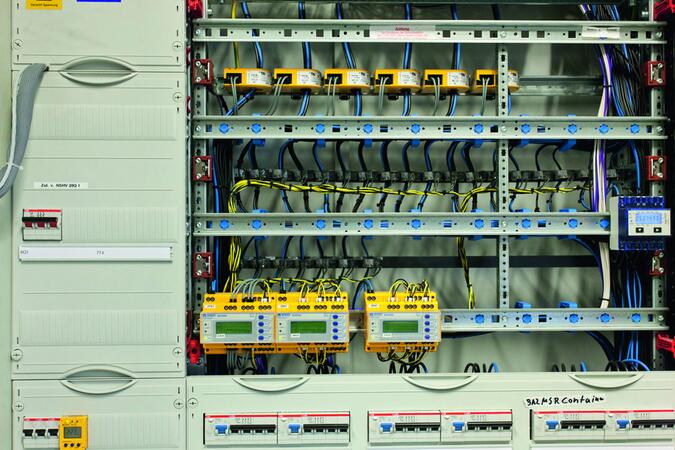

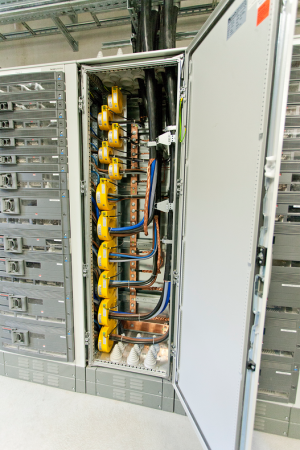

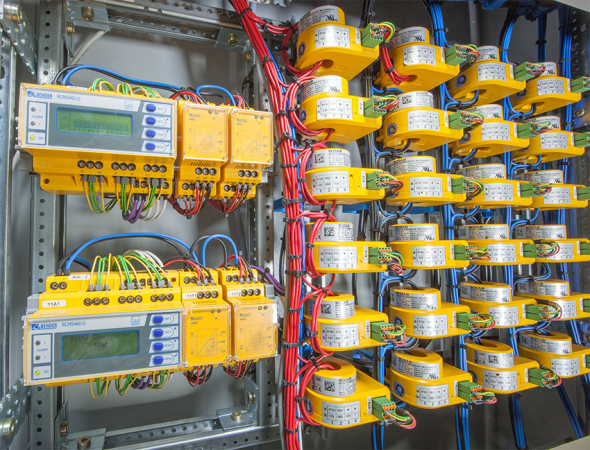

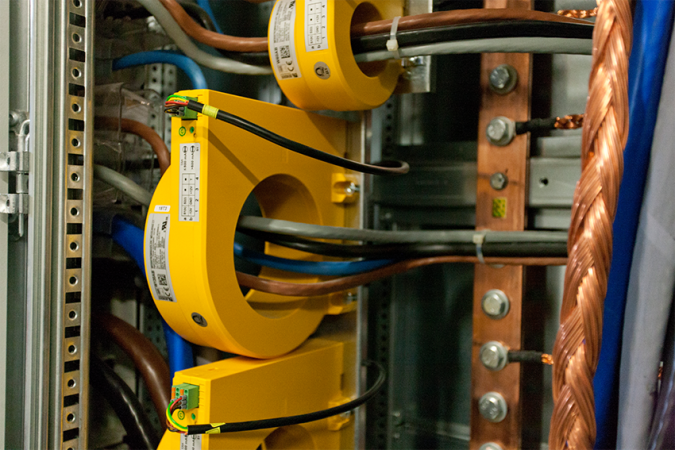

Systém RCMS sa skladá z jedného alebo niekoľko prístrojov RCMS460-D/-L alebo RCMS490-D/-L. V spolupráci s pripojenými meracími transformátormi prúdu (ďalej len MTP) sú tieto prístroje schopné detekovať a vyhodnocovať poruchy reziduálnych aj prevádzkových prúdov v uzemnených napájacích sústavách. Maximálne napätie sústavy, ktoré je možné monitorovať, závisí na menovitom izolačnom napätí použitého MTP v prípade, že sú prúdy merané na zberniciach. Ak sú prúdy merané na kábloch alebo vodičoch, závisí veľkosť monitorovaného napätia na menovitom izolačnom napätí týchto káblov alebo vodičov. Pre veľmi citlivé merania AC/DC reziduálnych prúduov je nutné použiť MTP série CTUB102-CTBC... Striedavé alebo pulzné jednosmerné prúdy (42...2000 Hz) je možné MTP série CTAC...(s kruhovým jadrom), série WR...(s obdlžníkovým jadrom) alebo série WS...(s rozoberateľným jadrom). MTP je možné použiť v akejkoľvek kombinácii na jednotlivých kanáloch jedného prístroja. Každý prístroj využíva až 12 meracích kanálov. V systéme je možné cez zbernicu RS-485 (BMC protokol) prepojiť až 90 prístrojov a monitorovať tak až 1080 obvodov sústavy pomocou meracích kanálov. Kmitočtová spúšťacia charakteristika môže byť nastavená tak, aby čo najpresnejšie splňovala požiadavky špeciálnych aplikácií (ochrana osôb, ochrana zariadení v systémoch alebo protipožiarná ochrana). Z meraných veličín je možné urobiť aj harmonickú analýzu.

Aplikácie

• Monitorovanie a vyhodnocovanie reziduálnych, poruchových a pracovných prúdov záťaže alebo systému v kmitočtovom rozsahu DC...2000 Hz (MTP CTUB102-CTBC..., CTBS25), alebo 42...2000 Hz (MTP CTAC..., WR..., WS..., WF...)
• Monitorovanie prúdu v lokalitách so zvýšeným požiarnym nebezpečím
• Monitorovanie rozptylových prúdov v TN-S sústavách a naviac pripojenie N-PE vodičov
• Monitorovanie preťaženia N-vodičov v dôsledku prítomnosti vyšších harmonických
• Monitorovanie prúdu v PE vodičoch
• Monitorovanie stacionárnych elektrických systémov a zariadení
• Protipožiarna ochrana a ochrana osôb vďaka rýchlemu vyhodnoteniu kritickej situácie s následným odpojením sústavy s najkratším možným časovým oneskorením.

Funkcia

Prúdy sú merané ako TRMS hodnoty v kmitočtovom pásme 0(42)...2000 Hz. Všetky kanály sú skenované súčasne, takže maximálna doba skenovania ≤ 180 ms (ak je I_Δn prekročený 1×) a ≤ 30 ms (ak je I_Δn prekročený 5×). Aktuálne namerané hodnoty zo všetkých kanálov sú zobrazované na LC displeji ako bargraf. Ak je jedna z nastavených hodnôt reakcie prekročená, je aktivované oneskorenie reakcie. Akonáhle toto oneskorenie ubehne ALARM relé K1/K2 zopne a ALARM LED AL1/AL2 sa rozsvieti. Dve nezávislé nastaviteľné hodnoty reakcie ALARM relé dovoľujú odlíšiť medzi hodnotou Pred-ALARM a ALARM. Kanál so zisteným poruchovým stavom a odpovedajúca nameraná hodnota je zobrazená na displeji. Akonáhle hodnota prúdu klesne pod odpínaciu úroveň relé (tj. hodnotu reakcie + hysterézie), je aktivované oneskorenie uvoľnenia. Po skončení tohto oneskorenia prepnú ALARM relé späť do východzieho stavu. V prípade, že je aktivovaná pamäť poruchových stavov, zostane ALARM relé v stave ALARM a LED zostanú svietiť, dokým nie je tento stav zmenený tlačítkom RESET alebo po zbernici BMS vyslaný signál RESET. Overenie funkcie zariadenia je možné pomocou tlačítka TEST. Vyššie uvedené parametre zariadenia môžu byť nastavené buď pomocou ovládacích tlačidiel na čelnom paneli jedného z pripojených prístrojov (verzia - D), alebo pomocou pripojených prevodníkov či dotykových displejových panelov (viac informácií nájdete v sekcii "Prístroje na komunikáciu"). Funkcia prednastavenia môže byť využitá pre nastavenie všetkých kanálov súčasne ako špecifický reziduálny prúd plus vybraný faktor konkrétneho zariadenia.

História ALARMOV

Prístroje RCMS460-D využívajú vnútornú pamäť pre ukladanie informácií o stavoch ALARM. Do pamäte je možné uložiť až 300 záznamov obsahujúcich informácie o konkrétnej poruche (dátum, čas, kanál, kód udalosti, nameraná hodnota). Tieto dáta je možné kedykoľvek z pamäte vyvolať.

Harmonická analýza

Prístroje RCMS460-D umožňujú rovnako prevádzať harmonickú analýzu nameraných prúdov. Pomocou menu týchto prístrojov je možné vyhodnotiť jednosmernú zložku a THD (celkové harmonické skreslenie) nameraných hodnôt rovnako ako aj hodnoty jednotlivých harmonických (1...40 harmonickej pri kmitočte 50/60 Hz a 1...5 harmonickej pri kmitočte 400 Hz). Všetky tieto hodnoty je možné numericky alebo graficky zobraziť na displeji.
