Hlavice tlačítok SHORTRON

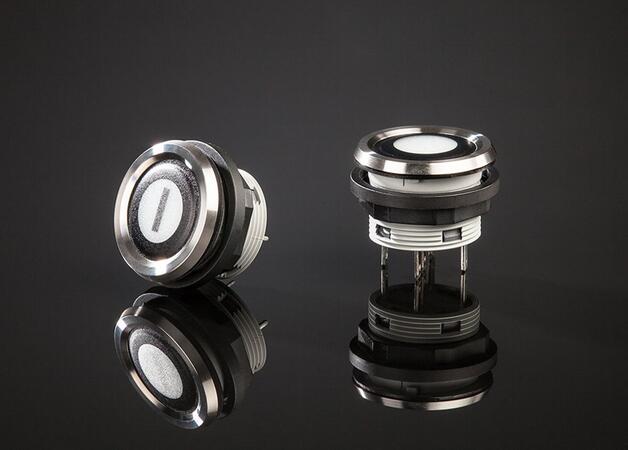

Prehľad hlavíc typu SHORTRON
- guľatý tvar
- čelný rozmer: Ø 28 mm
- výrez do panelu: Ø 22 mm
- zapustená hlavica
- čelný rozmer: Ø 28 mm
- výrez do panelu: Ø 22 mm
- zapustená hlavica
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Popis produktu

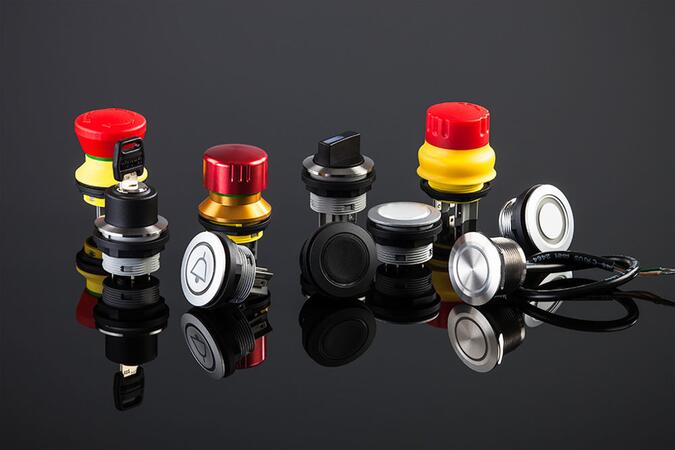

Ovládač SHORTRON, zapustený alebo vysunutý, kruhového tvaru, plastový, farba šedá. Zvlášť sa dodává ovládač a zvlášť kontaktná jednotka. U tlačítok je možné vyberať z rôznych farieb hmatníkov a šošoviek, ktoré sú výmenné a objednávajú sa zvlášť. Popiskové štítky sa objednávajú taktiež zvlášť, podľa priania zákazníka. Potlače štítkov je možné vybrať zo štandardných popiskov viď. Popisky štítkov. Za objednací kód sa uvedie číslo potlače.Prehľad ovládačov:
- Hlavice tlačítok + hmatníky (šošovky) + popiskové štítky
- Signálky + šošovky
- Otočné prepínače
- Otočné prepínače s kľúčikom
- Núdzové stop tlačítka
- Bzučiaky
- Príslušenstvo: držiaky štítkov, hmatníky (šošovky), štítky
Rozšírené informácie
- Označenie hlavíc tlačítok: ST..., SSW..., SVA..., SCT... FRVK...
- Výrez do panelu: Ø 22,3mm
- Čelné rozmery: Ø 28mm
- Výška čelného púzdra: 2mm
- Dĺžka dráhy zopnutia: 2,3 mm
- Stupeň krytia: IP 65, IP67
- Montážny raster podľa EN 50007: 30 x 30 mm

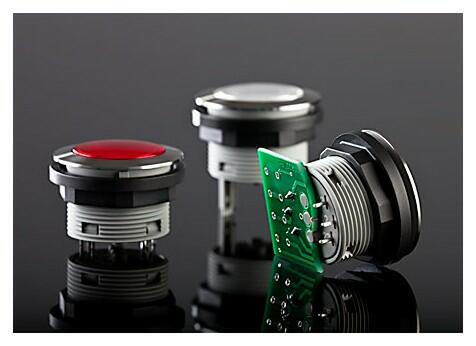

- Pripojenie Faston alebo na tlačené spoje
Montážna hĺbka SHORTRON s použitými kontaktnými blokmi
Rozmery výrezov
Technické parametre
Parametry
| Predný tvar | Kulatý |
|---|---|
| Výrez do panela | Ø 22 mm |
| Predný rozměr | Ø 28 mm Ø 30 mm |
| Pripojenie | PCB deska |
| Bočné provedenie | Vysunutá Zapuštěná |
| Mimorádně teplotne odolná |  Ne |
| Výška čelného půzdra | 2 mm |
| Stupeň krytia (IP) | IP 65 až IP 67 |
Súbory na stiahnutie
Filtrace
Typ dokumentu
Typ dokumentu:
Súvisiace produkty

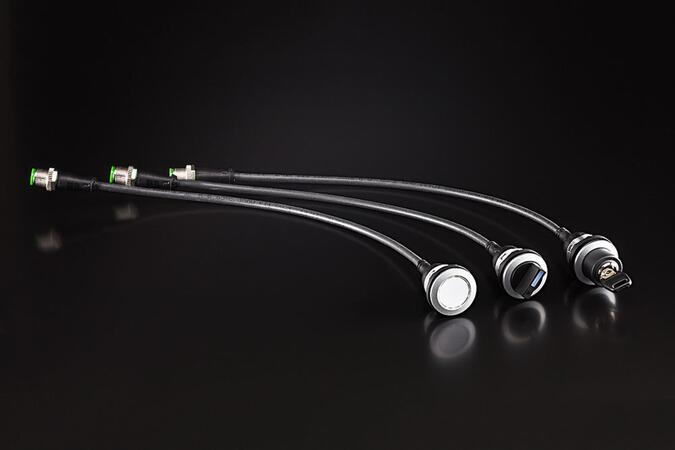

SHORTRON Connect
