Hlavice tlačítek SHORTRON Connect
Přehled hlavic typu SHORTRON
- kulatý tvar
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- vysunutá i zapuštěná hlavice
- připojitelné na konektory M12
- čelní rozměr: Ø 28 mm
- výřez do panelu: Ø 22 mm
- vysunutá i zapuštěná hlavice
- připojitelné na konektory M12
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Popis produktu
Ovladač SHORTRON® Connect, zapuštěný nebo vysunutý, kruhového tvaru, plastový, barva šedá nebo černá.
Hlavice jsou s integrovaným 4 pinovým konektorem M12:
(A - kódování)
- velmi snadná montáž
- vysoká spolehlivost a účinnost

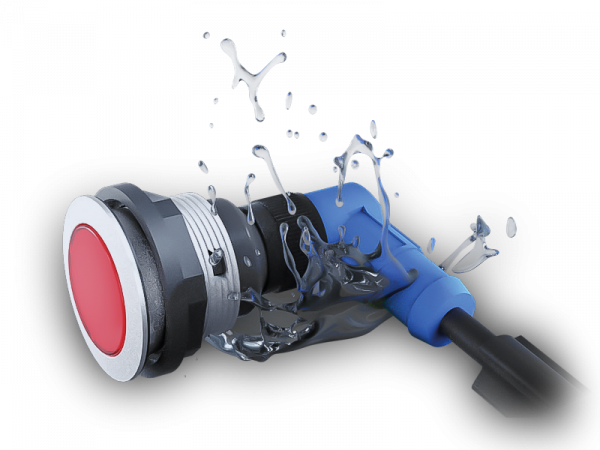

- odolnost proti vodě IP65/IP67
- široký rozsah použití a umístění
- bezpečnost a odolnost proti rozpojení
U tlačítek lze vybírat z různých barev hmatníků a čoček, které jsou výměnné a objednávají se zvlášť. Popiskové štítky se objednávají také zvlášť, dle přání zákazníka. Potisky štítků lze vybrat ze standardních popisků viz. karta "Ke stažení". Za objednací kód se uvede číslo potisku.
Tlačítka a signálky mohou být taktéž podsvětleny.

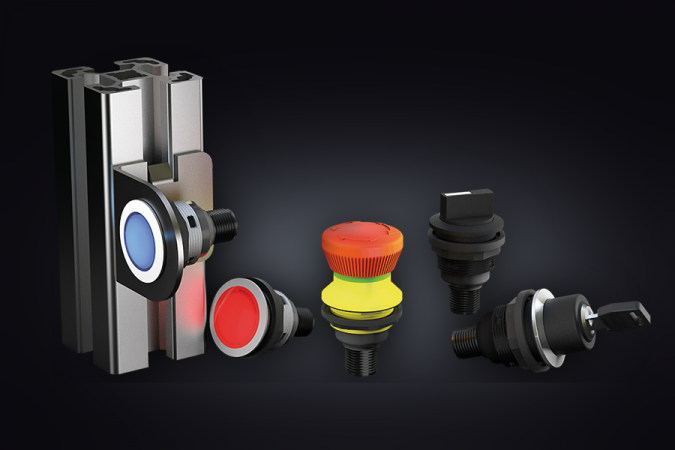

- Hlavice tlačítek + hmatníky (čočky) + popiskové štítky [1]
- Nouzová STOP tlačítka [2]
- Otočné přepínače s páčkou [3]
- Otočné přepínače s klíčkem [4]
- Signálky + čočky [5]
- Montážní držák hlavic [6]
Rozšírené informácie
- Označení hlavic tlačítek: SN..., SSSA..., SST..., SSW..., STL..., STO..., SVA..., SW(A)(B)(C)...
- Výřez do panelu: Ø 22,3 mm
- Čelní rozměry: Ø 28 mm (Ø 36 mm pro nouzové STOP tlačítko)
- Výška čelního pouzdra: 3,8 - 36,3 mm (včetně zasunutého klíčku v přepínači)
- Materiál: plast nebo nerezová ocel
- Stupeň krytí: IP 65, IP67
- Připojení 4 pinovým konektorem M12
Rozměry ovladačů SHORTRON® Connect s konektorem M12
Rozměry výřezů
Technické parametre
Parametry
| Predný tvar | Guľatý |
|---|---|
| Výrez do panela | Ø 22 mm |
| Predný rozměr | Ø 28 mm |
| Pripojenie | Konektor M12 |
| Bočné provedenie | Vysunutá Zapustená |
| Mimorádně teplotne odolná |  Nie |
| Stupeň krytia (IP) | až IP67 |
