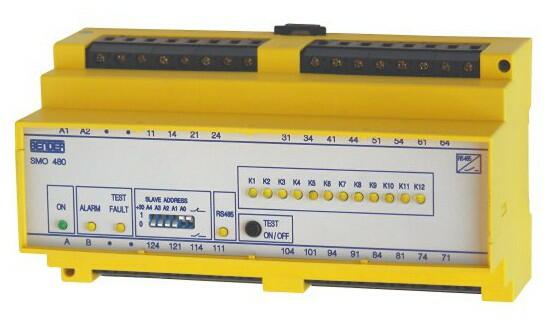

SMO480-12 - Prevodník signálov

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

Prevodník riadiacich signálov prenášaných po zbernici BMS na dvojstavové relé signály

Prevodník riadiacich signálov prenášaných po zbernici BMS na dvojstavové relé signály.
Dostupnosť: Predaj ukončený
Náhradné produkty
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Nahradené produktmi

SMO 482-12 - Signálový prevodník
SMO482-12Prevodník signálov
Prevodník riadiacich signálov na dvojstavové relé signály. Každé výstupné relé môže byť priradené ľubovoľnému kanálu ľubovoľného komunikačného zariadenia.
943 EUR
1 159,89 EUR s DPH
Porovnání
Na požiadanieDetail produktu

Popis produktu

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

  • 12 relé výstupov je priradených konkrétnym kanálom zvoleného vyhodnocovacieho zariadenia (napr. EDS470-12 alebo RCMS470-12)
  • Každý kanál ma priradenú LED, ktorá indikuje poruchu (ALARM)
  • Tlačítko TEST na overenie funkcie výstupných relé
  • Kontrolná LED na indikáciu stavu: ON, ALARM a TEST
  • Vstup RS485 (BMS protokol)

Rozšírené informácie

Popis a použití

Signální převodníky SMO480-12 převádí informace o zjištěných poruchách přenášené BMS sběrnicí na dvoustavové releové signály. Každý převodník SMO480-12 musí být přiřazen k jednomu určitému komunikačního zařízení se sběrnicí BMS (např. EDS470-12 nebo RMCS470-12).

Výstupní relé převodníku mohou sloužit např. pro:
  • spínání zvukové nebo světelné signalizace zjištěných poruch
  • selektivní řízení a/nebo odpínání vadných proudových smyček hlídaných systémem EDS nebo RCMS
  • přenos informací do centrálního technického dispečinku

Funkce

Když připojené vyhodnocovací zařízení (např. EDS470-12) indikuje poruchu v jedné větvi, je informace o této poruše přenášena odpovídajícím kanálem sběrnice BMS do převodníku SMO482-12. Převodník tuto informaci vyhodnotí sepnutím příslušného výstupního relé, které svými parametry odpovídá adrese kanálu, kterým byla informace o poruše přenášena. Jednomu vyhodnocovacímu zařízení není možno přiřadit více signálních převodníků SMO480-12.

Technické údaje

Izolace dle IEC 60664-1:
Jmenovité izolační napětíAC 250 V
Jmenovité rázové napětí4 kV
Stupeň znečistění3
Napájecí napětí:
Jmenovité pracovní napětí USviz. údaje pro obj.
Rozsah pracovního napětí0,8...1,1 US
Jmenovitý kmitočet50...60 Hz
Vlastní spotřeba max.max. 3 VA
Spínací prvky:
12 spínacích relés 1 přepínatelným kontaktem
Pracovní režimnastavitelný N/C nebo N/O
Jmenovité spínací napětíAC 250 V/DC 300 V
Doba elektrické životnosti12000 cyklů
Spínací třída dle DIN IEC 60255 díl 0-20IIB
Zapínací schopnostAC 5 A
Vypínací schopnost2 A (AC 230 V, cos φ = 0,4)
0,2 A (DC 220 V, L/R = 0,04 s)
Rozhraní:
ProtokolBMS/RS485
Rozsah adres1...30, offset 30
Max. délka kabelů1200 m
Doporučený typ kabelůJ(Y)STY 2×0,6
Zakončovací odpor120 Ω (0,25 W)
Všeobecné informace:
EMC imunitadle EN 61000-6-2
EMC emisedle EN 61000-6-2
Odolnost proti pádu při provozu dle IEC 60068-2-2715 g/11 ms
Odolnost proti nárazu při transportu dle IEC 60068-2-2940 g/6 ms
Odolnost proti vibracím při provozu dle IEC 60068-2-61 g/10...150 Hz
Odolnost proti vibracím při transportu dle IEC 60068-2-62 g/10...150 Hz
SamozhášitelnostUL94V-0
Pracovní teplota okolí-10...+55 °C
Skladovací teplota-40...+70 °C
Pracovní činnosttrvalá
Montáž na DIN lištujakákoliv pozice
Přípojenípomocí šroubových svorek
Průměr připojovacího vodiče0,2...4 mm2 (dle typu vodiče)
Krytí dle EN 60529IP 30 (vnitřní součásti)
IP 20 (konektory)
Hmotnostcca. 470 g

Údaje pro objednávku

TypNapájecí napětí UsObjednací číslo
SMO480-12AC 230 VB95012011
SMO480-1213AC 90...132B95012017

Normy

  • DIN EN 501178:1998-04
