Ploché splietané vodiče s izoláciou
Veľmi ohybné prúdové spojky s izoláciou.

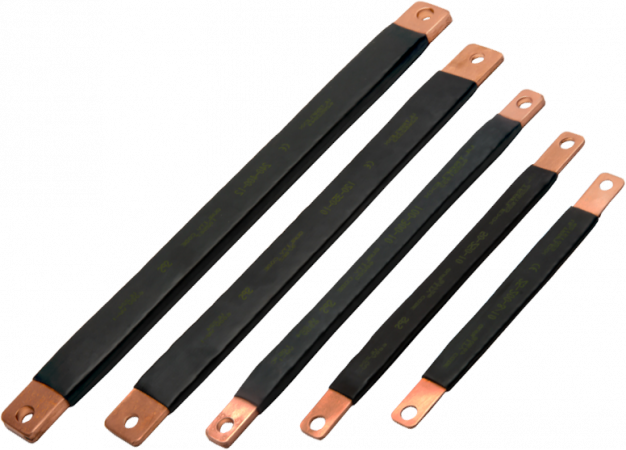

Ploché vodiče vyrobené zo splietaného medeného pásiku s lisovanými koncovkami sú veľmi ohybné, určené pre vodivé prepojenie, ktoré absorbuje oscilácie a spínacie vibrácie vo všetkých smeroch, pripravené hneď pre jednoduchú a rýchlu montáž.
Dostupnosť: Predaj ukončený
Zvoľte variantu (4)
Dopyt na produktPorovnať
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.
Varianty k produktu Ploché splietané vodiče s izoláciou (4)
Proudová spojka s izolací UFL 100-350-8/10
Průřez: 100mm2; Délka (vzdálenost středu děr): 350mm; Rozměr děr: 8 a 10mm;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 320A; do 85°C (deltaT = 50K) = 425A; do 105°C (deltaT = 70K) = 500A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 320A; do 85°C (deltaT = 50K) = 425A; do 105°C (deltaT = 70K) = 500A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Proudová spojka s izolací UFL 100-400-10/10
Průřez: 100mm2; Délka (vzdálenost středu děr): 400mm; Rozměr děr: 10 a 10mm;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 320A; do 85°C (deltaT = 50K) = 425A; do 105°C (deltaT = 70K) = 500A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 320A; do 85°C (deltaT = 50K) = 425A; do 105°C (deltaT = 70K) = 500A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Proudová spojka s izolací UFL 240-300-10/10
Průřez: 240mm2; Délka (vzdálenost středu děr): 300mm; Délka (celková): 324mm; Rozměr děr: 10 a 10mm;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 560A; do 85°C (deltaT = 50K) = 745A; do 105°C (deltaT = 70K) = 870A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 560A; do 85°C (deltaT = 50K) = 745A; do 105°C (deltaT = 70K) = 870A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Proudová spojka s izolací UFL 240-1500-10/12
Průřez: 240mm2; Délka (vzdálenost středu děr): 1500mm; Rozměr děr: 10 a 12mm;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 560A; do 85°C (deltaT = 50K) = 745A; do 105°C (deltaT = 70K) = 870A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Proudová zatížitelnost (dle DIN 43671, ohřev přípojnice při teplotě okolí 35°C): do 65°C (deltaT = 30K) = 560A; do 85°C (deltaT = 50K) = 745A; do 105°C (deltaT = 70K) = 870A;
Bezhalogenová izolace; Tloušťka stěny: 0,8mm (rozmezí 0,3mm); Izolace: černá (jiné barvy na vyžádání); Provozní teploty; -55°C až +125°C; Nehořlavé vůči UL224-VW1;
Provozní napětí: max. 1000V AC-1500V DC; Dielektrická pevnost: 20kV/mm; Multiplikační faktor 1,72 při použití dvou Ultraflexxů, 2,25 při použití 3 Ultraflexxů v paralelním uspořádnání;
Popis produktu
Vlastnosti spojky
- Materiál: kvalitná elektrolytická meď s vynikajícou vodivosťou
- Splietané ploché vodiče z drôtikov o priemere 0,15 mm z holej mede
- Minimálny prechodový odpor tlakom zvarovaných koncoviek
- Rozsah prúdového zaťaženia do 700 A
- Iné rozmery pásikov, podľa požadavkov zákazníka, na dotaz.
- Dĺžka koncovky A: 35 mm
Charakteristika izolácie:
- Bezhalogénová; farba čierna
- Hrúbka izolácie: 0,8 mm ± 0,3 mm
- Maximálna teplota: +125°C
- Minimálna teplota: -55°C
- Spomaľovač horenia podľa UL224-VW1
- Pracovné napätie: AC 1000 V nebo DC 1500 V
- Dielektrická pevnosť: > 20 kV/mm
Rozšírené informácie
Spojky je možné dodať v dĺžke od 150 mm, s násobkami 50 mm, až do dĺžky 1000mm.
Rozmery spojky
| Prierez [mm²] |
Šírka B [mm] |
Hrúbka S [mm] |
Dĺžka A [mm] |
Vrtanie ø D [mm] |
Odstup otvoru C [mm] |
Hmotnosť [kg/m] |
| 25 | 20 | 1,5 | 35 | 8,5/10,5 | 9 | 0,25 |
| 50 | 20 | 4 | 35 | 8,5/10,5 | 9 | 0,51 |
| 100 | 20 | 6 | 35 | 10,5 | 9 | 1,02 |
| 120 | 32 | 4,5 | 35 | 10,5 | 12 | 1,22 |
| 240 | 32 | 9 | 35 | 10,5 | 12 | 2,44 |
Prúdová zaťažiteľnosť
| Prierez [mm²] |
65°C ΔT=30K [A] |
85°C ΔT=50K [A] |
105°C ΔT=70K [A] |
| 25 | 120 | 160 | 185 |
| 50 | 200 | 270 | 315 |
| 100 | 320 | 425 | 500 |
| 120 | 355 | 470 | 555 |
| 240 | 560 | 745 | 870 |
Objednávacie údaje
Oteplenie prípojnice závisí na: veľkosti prúdu, okolitej teplote, rozptylu tepla, spôsobu inštalácie a aplikácie. Hodnoty podľa DIN 43671 pre prípojnice v rozvádzači, ohrev prípojnice pri teplote 35°C. V prípade použitia spojok Ultraflexx v pararelnom zapojení sa prúdová zaťažieľnosť násobí multiplikačným faktorom 1,72 a prí použití 3 kusov paralelných spojok sa násobí faktorom 2,25.
