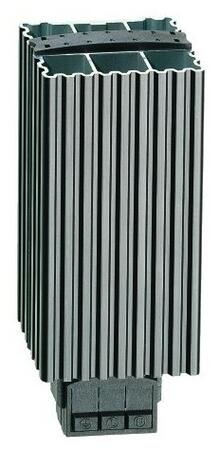

HG 140 - Výhrevné teleso
Tepelný výkon: 15, 30, 45, 60, 75, 100 a 150 W
Výhrevné teleso s konektorom pre pripojenie napájacích vodičov. Vhodný na vyhrievanie väčších rozvádzačových skríň.
Napätie: 120-240 V, 12-48 V AC/DC
Výhrevné teleso s konektorom pre pripojenie napájacích vodičov. Vhodný na vyhrievanie väčších rozvádzačových skríň.
Napätie: 120-240 V, 12-48 V AC/DC
Cena od 31,47 EUR
od 37,76 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (19)
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Varianty k produktu HG 140 - Výhrevné teleso (19)

Polovodičové topné teleso
HG 140 - 15 WTopný výkon: 15 W; Zapínací proud: 1,5 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V
Délka: 65mm; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: VDE, UL File No. E150057 a EAC
Délka: 65mm; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 2,0A; Schválení: VDE, UL File No. E150057 a EAC

Polovodičové topné teleso
HG 140 - 30 WTopný výkon: 30 W; Zapínací proud: 3,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V
Délka: 65mm; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 4,0A; Schválení: VDE, UL File No. E150057 a EAC
Délka: 65mm; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 4,0A; Schválení: VDE, UL File No. E150057 a EAC

Polovodičové topné teleso
HG 140 - 45 WTopný výkon: 45 W; Zapínací proud: 3,5 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V
Délka: 65mm; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 4,0A; Schválení: VDE, UL File No. E150057 a EAC
Délka: 65mm; Hmotnost: 0,3 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 4,0A; Schválení: VDE, UL File No. E150057 a EAC

Polovodičové topné teleso
HG 140 - 60 WTopný výkon: 60 W; Zapínací proud: 2,5 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V
Délka: 140mm; Hmotnost: 0,4 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 4,0A; Schválení: VDE, UL File No. E150057 a EAC
Délka: 140mm; Hmotnost: 0,4 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 4,0A; Schválení: VDE, UL File No. E150057 a EAC

Polovodičové topné teleso
HG 140 - 75 WTopný výkon: 75 W; Zapínací proud: 4,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V
Délka: 140mm; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 6,3A; Schválení: VDE, UL File No. E150057 a EAC
Délka: 140mm; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 6,3A; Schválení: VDE, UL File No. E150057 a EAC

Polovodičové topné teleso
HG 140 - 100 WTopný výkon: 100 W; Zapínací proud: 4,5 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V
Délka: 140mm; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 8,0A; Schválení: VDE, UL File No. E150057 a EAC
Délka: 140mm; Hmotnost: 0,5 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 8,0A; Schválení: VDE, UL File No. E150057 a EAC

Polovodičové topné teleso
HG 140 - 150 WTopný výkon: 150 W; Zapínací proud: 9,0 A; Topný element: termistor (PTC); Provozní napětí: AC/DC 120-240 V
Délka: 220mm; Hmotnost: 0,7 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 10,0A; Schválení: VDE, UL File No. E150057 a EAC
Délka: 220mm; Hmotnost: 0,7 Kg; Barva: černá; Montáž: DIN lišta; Stupeň krytí: IP20
Doporučená pojistka (s časovou prodlevou): 10,0A; Schválení: VDE, UL File No. E150057 a EAC
Popis produktu
Výhrevné telesá chránia komponenty v rozvodných skriniach pred ich zlyhaním z dôvodu kondenzácie a súčasne slúžia ako ochrana pred poklesom teploty v rozvádzači pod stanovenú minimálnu hodnotu. Komínový efekt hliníkového profilového žiariča pomáha dokonalejšiemu rozvodu tepla v rozvádzači. Konektor pre pripojenie napájacích vodičov zrýchľuje inštaláciu.- Pripojenie tlakovými svorkami
- Dynamický nábeh teploty
- Široký rozsah napájacích napätí
- Nastavený teplotný limit
- Energeticky úsporná konštrukcia
- Jednoduchá montáž a inštalácia na DIN lištu
Rozšírené informácie
Všeobecné technické údaje
Prevádzkové napätie | AC/DC 120...240 V (min. 110 V, max. 265 V) Dalšie napájacie napätia na požiadanie (12-48, 400 V AC/DC) |
---|---|
Výhrevný element | PTC pozistor, s teplotným limitom |
Výhrevný žiarič | eloxovaný hliníkový profil |
Pripojenie | 3 x pružinové svorky pre lankové vodiče 0,5-1,5 mm2 (s návlečkou) alebo pevné vodiče 0,5-2,5 mm2 |
Kryt svoriek | čierny plast podľa UL94 V-0 |
Uchytenie | príchytka na 35 mm DIN lištu, EN 60715 - lištu alebo panel |
Montážna poloha | zvislá (výstupom vzduchu nahor, prívod napájania dole) |
Prevádzková/skladovacia teplota | -45 až +70 °C (-49 až +158 °F) |
Prevádzková/skladovacia vlhkosť | max. 90 % RV (nekondenzujúca) |
Trieda ochrany | I (zemnením) |
Stupeň krytia | IP 20 |
Schválenie | VDE, UL File No. E150057, GOST-R |
Voliteľné príslušenstvo | uchytenie skrutkou na panel, obj. č 09024.0-00 (1 balenie = 2 kusy). Poznámka: štandardné pripojenie na DIN lištu. Ak je vyžadované pripojenie na panel skrutkami, je možné dokúpiť úchytky. |
Prevádzka s napätím pod 140 V obmedzuje tepelný výkon o cca. 10 % |
Technické a objednacie údaje
Objednacie číslo |
Tepelný výkon* | Max. spínací prúd | Odporúčaná poistka T |
(Výška) L | Hmotnosť |
14000.0-00 | 15 W | 1,5 A | 1,0 A | 65 mm | 0,3 kg |
---|---|---|---|---|---|
14001.0-00 | 30 W | 3,0 A | 2,5 A | 65 mm | 0,3 kg |
14003.0-00 | 45 W | 3,5 A | 2,5 A | 65 mm | 0,3 kg |
14005.0-00 | 60 W | 2,5 A | 2,5 A | 140 mm | 0,4 kg |
14006.0-00 | 75 W | 4,0 A | 4,0 A | 140 mm | 0,5 kg |
14007.0-00 | 100 W | 4,5 A | 4,0 A | 140 mm | 0,5 kg |
14008.0-00 | 150 W | 9,0 A | 6,3 A | 220 mm | 0,7 kg |
* pri izbovej teplote 20 °C |
