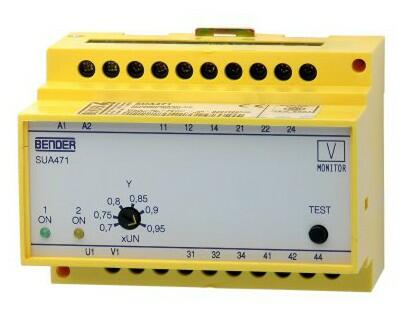

SUA471 - Napäťové relé

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

Podpäťové relé pre jednofázové siete AC 230 V

Relé slúži na monitorovanie podpätia v jednofázových sieťach so striedavým napätím AC230 V / 50...60 Hz.
Dostupnosť: Predaj ukončený
Náhradné produkty
ChatDopyt na produkt
PorovnáníPorovnať
Vladimír Frič
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.

Nahradené produktmi

ATICS-2-ISO - Prepínací a monitorovací modul 80A
Varianty: 6
ATICS-2-ISOPrepínací modul jednofázového napájania

Automatický prepínací a monitorovací modul so vstavaným monitorovaním zdravotníckych izolovaných sústav a generátorom testovacieho prúdu pre lokalizáciu porúch izolácie.

Porovnání
Skladom v GHVDetail produktu

Popis produktu

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

  • Ovládanie prívodov napájania pre zdravotnícke priestory podľa DIN VDE 0107/11.89, tj. pre prepínací čas do 0,5 s
  • Signalizácia LED pre vedenie 1 a 2
  • Kontrolné tlačítko
  • Nastaviteľná vybavovacia hodnota 0,7...0,95 × Un
  • Oneskorenie odozvy 300 ms
  • Zdržanie pri spätnom pripojení 1 s
  • Normalizované puzdro

Rozšírené informácie

Popis a použitie

Relé SUA471 slúži na monitorovanie podpätia v jednofázových sieťach so striedavým napätím AC 230 V / 50...60 Hz.

Relé splňujú požiadavky noriem DIN VDE 0107/11.89 a je možné ich využiť pre monitorovanie prívodov napájania v zdravotníckych priestoroch (napr. riadenie prepínania medzi MDO a DO, DO a VDO).

Funkcia

Podpäťové relé SUA471 trvalo monitoruje napätie na hlavnom prívode základného napájania. Ak napätie klesne pod nastavenú hodnotu (od 0,7 do 0,95 × Un) a to na dobu min. 300 ms, prepne vnútorné relé K2 a o 50 ms neskôr taktiež relé K1. Tým je zaistené, že obidva stykače nebudú aktívne súčasne.

Ak sa napätie hlavného prívodu zvýši nad nastavenú (monitorovanú) hodnotu (vrátane hodnoty hysterézie) a zostane na tejto hodnote najmenej 1 s, vráti sa napájanie pripojeného obvodu späť na hlavný prívod. Najprv odpadne relé K1 a po 50 ms i relé K2.



Kontrolným tlačítkom TEST je možné testovať funkciu obvodov monitorujúcich napätie vrátane časových oneskorení, signalizáciu LED i funkciu samotného relé.

Rozmery puzdra

Rozmery puzdra X470

Údaje pre objednanie

Typ Popis Objednacie číslo
SUA471 Podpäťové relé
B927162
MLS410 Stykač B927163

Technické parametre

Izolácia podľa IEC 60664-1
Menovité izolačné napätie
AC 250 V
Menovité rázové skúšobné napätie 6 kV
Test dielektrika podľa IEC 255-5 2 kV
Parametre napájania
Menovité napájacie napätie siete Us AC 230 V
Menovitá frekvencia napájacieho napätia AC 50...60 Hz
Rozsah pracovného napätia
0,7...1,2 Us
Vlastná spotreba ≤ 3 VA
Monitorovanie napätia
Hodnota reakcie
0,7...0,95 × Un
Teplotný koeficient
< 0,05 %/°C
Hysterézia cca. 3...4 %
Oneskorenie rekcie t1 300 ms
Oneskorenie pri spätnom príťahu t2 1 s
Teplotný koeficient < 0,2 %/°C
Spínacie obvody
Spínacie prvky
2 × relé s 4 prepínacími kontaktmi
Pracovný režim nastaviteľný N/C alebo N/O
Menovité spínacie napätie
230 V AC
Doba elektrickej životnosti
12 000 cyklov
Zapínacia schopnosť AC 5 A
Spínací výkon
1200 VA
Vypínacia schopnosť
AC 2 A (AC 230 V, cos φ = 0,4)
DC 0,5 A (DC 110 V, L/R = 0,04 s)
Všeobecná dáta
Typ pripojenia vodičov
šraubové svorky
Pracovná teplota okolia
-5...50 °C
Skladovacia teplota
-25...60 °C
Pracovný režim
nepretržitá prevádzka
Montáž v akejkoľvek pozícii
Stupeň krytia, vnútorné súčasti
(DIN EN 60529)
IP50
Stupeň krytia, svorky
(DIN EN 60529)
IP20
Materiál puzdra
polykarbonát
Samozhášavosť UL94V-0
Rýchla montáž na DIN lištu podľa IEC 60715
Hmotnosť cca. 360 g
Puzdro X470
