UMC107E - Prepínací modul jednofázového napätia

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

Kompletný systém pre prepínanie a monitorovanie IT siete

Zariadenie na kontrolu, prepínanie a monitorovanie základného a doplňujúceho bezpečnostného napájania v zdravotníckych priestoroch skupiny 2.
Dostupnosť: Predaj ukončený
Náhradné produkty
ChatDopyt na produkt
PorovnáníPorovnať
Vladimír Frič
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.

Nahradené produktmi

ATICS-2-DIO - Prepínací a monitorovací modul
Varianty: 2
ATICS-2-DIOPrepínací modul jednofázového napájania

Automatický prepínací a monitorovací modul pre jednofázové inštalácie s komunikačným rozhraním RS-485 a protokolom BMS pre prenos stavových a alarmových hlásení na kontrolné a signalizačné panely.

Porovnání
Skladom v GHVDetail produktu
ATICS-2-ISO - Prepínací a monitorovací modul 80A
Varianty: 6
ATICS-2-ISOPrepínací modul jednofázového napájania

Automatický prepínací a monitorovací modul so vstavaným monitorovaním zdravotníckych izolovaných sústav a generátorom testovacieho prúdu pre lokalizáciu porúch izolácie.

Porovnání
Skladom v GHVDetail produktu
ATICS-4-DIO - Prepínací a monitorovací modul
Varianty: 3
ATICS-4-DIOPrepínací modul trojfázového napájania

Automatický prepínací a monitorovací modul pre trojfázové inštalácie s komunikačným rozhraním RS-485 a protokolom BMS pre prenos stavových a alarmových hlásení na kontrolné a signalizačné panely.

Porovnání
Skladom v GHVDetail produktu

Popis produktu

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

  • Menovitý prúd In podľa kategórie použitia AC-3 až 80 A
  • Menovitý prúd In (DIN-VDE 0100-710) 18...42 A pre rozvádzače Skupiny 2
  • Monitorovaním IT siete - izolačný odpor, zaťaženie, teplota transformátora a 9 ďalších parametrov
  • Monitorovanie pripojenia
  • Pružinové svorkovnice (bez šraubové resp. prítlačné svorkovnice)
  • Interná funkčná skúška
  • Zbernicový systém pre jednoduchú inštaláciu
  • Nastavenie parametrov v MENU LC displeja
  • Napájací zdroj AN 450 pre 3 kusy panelov MK2430 nebo MK800

Rozšírené informácie

Popis a použitie

Moduly UMC107E sú určené pre prepínanie (t≤500 ms) medzi dvomi zdrojmi (MDO/DO resp. DO/VDO) a na monitorovanie zdravotníckych izolovaných sústav (skrátene ZIS) slúžiacich na napájanie zdravotníckych priestorov. Zobrazenie stavových a alarmových hlásení je zaistené pomocou signalizačných a testovacích panelov pripojených cez dvojvodičovú zbernicu BMS

Zvýšená elektrická bezpečnosť

Kontinuálne monitorovanie ovládanie prístrojov a automatických procesov (cievky riadiacich kontaktov) a monitorovanie základných pripojení ako sú:

  • Prúdové transformátory
  • Teplotné senzory
  • Monitorovanie skratu na výstupe prepínacieho modulu a preddefinovanej prepínacej funkcie

Funkcia

V bezporuchovom stave je zapnutý základný prívod (prívod 1 resp. LINE 1). Ak napätie klesne v jednej alebo viacerých fázach pod nastavenou hodnotou, prepne modul automaticky na záložný prívod (prívod 2 resp. LINE 2). Prepínací čas možno nastaviť individuálne. Pre zaistenie pripravenosti je neustále okrem prívodu 1 monitorovaný aj prívod a výstup prepínacieho modulu (LINE 3). Po obnovení napätia na základnom prívode dôjde automaticky k prepnutiu na tento prívod. Pretože prepínacie moduly umožňujú individuálne nastaviť prepínacie časy a dobu oneskorenia, je možné koordinovať prepínanie viacerých modulov tak, aby bola redukovaná spínacia energia. Prepínaciu funkciu je možné overiť pomocou testovacieho tlačítka na čelnom paneli.

Popis monitorovacej funkcie IT siete

V zdravotníckych priestoroch skupiny 2 musí byť bezpečnosť a pracovná pripravenosť garantovaná i v prípade poruchy izolácie alebo prechodnom preťažení. Preto je na napájanie týchto priestorov použitý IT systém s monitorovaním izolačného odporu, zaťaženia a teploty ochranného oddeľovacieho transformátoraStrážič izolačného stavu s meracou metódou AMP umožňuje monitorovať taktiež obvody obsahujúce DC komponenty. Ak izolačný odpor klesne pod nastavenú hranicu (podľa normy STN 33 2140 je to 50 kΩ) alebo zaťaženie či teplota transformátora prekročia prahovú hodnotu, strážič izolačného stavu vyhlási alarm, na LC displeji zobrazí výstražné hlásenie a po zbernici BMS prenesie túto informáciu na príslušný signalizačný panel. Súčasne prepne výstupný alarmový kontaktTrvalé monitorovanie pripojených vodičov (monitorovaná sieť, senzor teploty, zaťaženie, ochranný vodič, ...), ich prerušenia alebo skratu zaisťuje vysoký stupeň funkčnosti celého systému. V prípade je okamžite zaistená informovanosť zdravotníckeho i technického personálu.Testovacie tlačítko môže byť použité na simulovanie poruchy a tým kontrole prepínacieho modulu

Normy

Prepínacie moduly UMC710D4 spĺňajú požiadavky noriem:

  • STN 33 2140
  • ČSN 33 2140
  • TNI 33 2140
  • DIN VDE 0100-710 (VDE 0100 časť 710):2002-11
  • DIN EN 61557-8 (VDE 0413 časť 8):2007-12
  • IEC 60364-7-710:2002-11
  • IEC 61557-8:2007-07

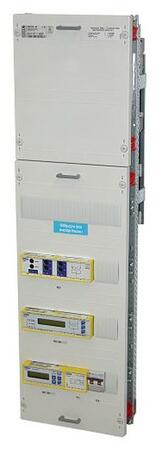

Rozmiestnenie prvkov UMC107E-25...80

Rozmiestnenie prvkov UMC107E-25...80
  1. Pole svorkovnice X1,X2
  2. Pole svorkovnice X3
  3. Poistky
  4. Merací transformátor prúdu T2 na meranie zaťaženia sekundárnej časti oddeľovacieho transformátora
  5. Stykač K1 pre prívod 1 (LINE 1) s blokovacím modulom K6
  6. Stykač K2 pre prívod 2 (LINE 2) s blokovacím modulom K7
  7. Prístroj na monitorovanie napätia SUD487
  8. R1, R2 odpor 30 kΩ, 2W, na monitorovanie otvoreného obvodu
  9. Riadiaci a signalizačný prístroj PRC487
  10. Napájací zdroj AN450 na napájanie až troch signalizačných panelov MK2430, MK800
  11. Strážič izolačného stavu A-ISOMETR® 107TD47 s monitorovaním zaťaženia a teploty

Rozmery a hmotnosť

Typ Rozmery
pole/rada
Rozmery
š/v/h [mm]
Doporučená hĺbka
rozvádzača [mm]
Váha [kg]
UMC107E-25 1/6 250/900/220 300 13
UMC107E-40 1/6 250/900/220 300 13
UMC107E-65 1/6 250/900/220 300 14
UMC107E-80 1/6 250/900/220 300 15

Technické parametre

Izolácia podľa IEC 60664-1
Menovité izolačné napätie AC 250 V
Menovité rázové skúšobné napätie 4,0 kV
Prepínacie prvky/výkonové obvody
Prepínacie prvky stykače s mechanickou blokáciou
Menovité napätie siete Ue AC 230 V
Rozsah pracovného napätia Ue 0,85...1,15 x Ue
Menovitá frekvencia 50...60 Hz
menovitý prúd viď tabuľka nižšie
Poistky viď tabuľka nižšie
Kategória použitia AC-3
Nastaviteľný prepínací čas ≤ 0,5...20 s
Parametre napájania
Menovité napätie siete Us AC 230 V
Rozsah pracovného napätia Us 0,85...1,15 x Us
menovitá frekvencia 50...60 Hz
Vlastná spotreba viď tabuľka nižšie
Riadiaci a signalizačný panel PRC487
Zobrazenie podsvietený LC displej, 2×16 znakov, 3,5 mm
Riadiace výstupy ≤ 5 V DC
Monitorovanie napätia
Nastaviteľná prahová hodnota podpätia 0,7...0,9 x Ue
Prahová hodnota prepätia 1,15 x Ue
Vybavovacia doba tan 50...250 ms
Nastaviteľné oneskorenie toff (krok 50 ms) 0...9950 ms
Nastaviteľne oneskorenie ton (krok 1 s) 0...249 s
Nastaviteľný čas prestoja (krok 50 ms) 0...9950 ms
Strážič izolačného stavu A-ISOMETR® 107TD47
Zobrazenie podsvietený LC displej, 2×16 znakov, 3,5 mm
Testovacie tlačítko interné/externé
Monitorovanie izolačného odporu
Meracie napätie Um ±12 V
Merací prúd Im (pri RF=0 Ω) ≤ 200 µA
Interný DC odpor Ri ≥ 62 kΩ
Interná impedancia Zi pri 50 Hz ≥ 60 kΩ
Prípustné externé jednosmerné napätie Ufg ≤ DC 300 V
Zvodová kapacita siete Ce ≤ 20 µF
Monitorovanie prúdu
Hodnota reakcie 5...50 A
Hysterézia 4 %
Vplyv teploty < 0,15 % / °C
Monitorovanie teploty
Hodnota reakcie 4 kΩ
Hodnota uvoľnenia 1,6 kΩ
PTC rezistory podľa DIN 44081 max. 6 v sérii
Spínacie obvody
Spínacie prvky (PRC487) 1 x relé s 1 prepínacím kontaktom
Pracovný režim N/C
Spínacie prvky (107TD47) 1 x relé s 1 prepínacím kontaktom
Pracovný režim N/C alebo N/O
Komunikačné rozhranie
Rozhranie/protokol RS485/BMS
Prenosová rýchlosť 9,6 kbit/s
Dĺžka prepojovacieho vodiča ≤ 1200 m
Doporučený typ vodiča J-Y(ST)Y 2×2×0,8, tienený, jedna strana pripojená k PE
Zakončenie zbernice odpor 120 Ω (0,25 W)
Rozsah adries 2...90
Továrne nastavenie adries PRC487: 4
107TD47: 3
Všeobecné údaje
Typ pripojenia pružinové svorky
Pracovná teplota okolia -10...55 °C
Pracovný režim nepretržitá prevádzka
Montáž vertikálna
Stupeň krytia, vnútorné súčasti
(DIN EN 60529)
IP 30
Stupeň krytia, svorky
(DIN EN 60529)
IP 20
Samozhášavosť UL94V-0
Montáž, hmotnosť, rozmery viď rozmery a hmotnosť
Typ Použitý
spínací
prvok
Max. pracovný
prúd (AC-3)
Max. prípustný
prúd podľa
DIN VDE 0100-710
Max.
prípustná
poistka
Max.
spotreba
UMC107E-25 S 25 A 18 A 50 A gL/gG 18 W
UMC107E-40 S 40 A 18 A 50 A gL/gG 18 W
UMC107E-65 S 65 A 29 A 80 A gL/gG 19 W
UMC107E-80 S 80 A 42 A 100 A gL/gG 19 W
S - stykač s mechanickou blokáciou
Ďalšie typy na vyžiadanie
