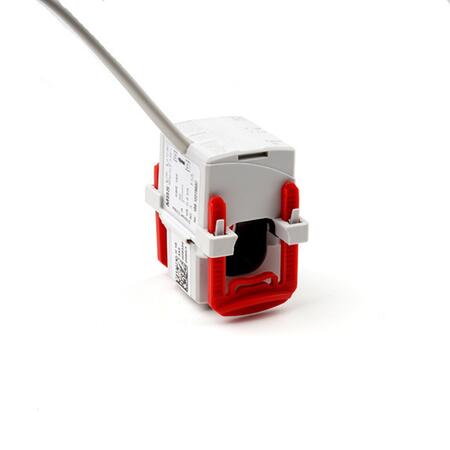

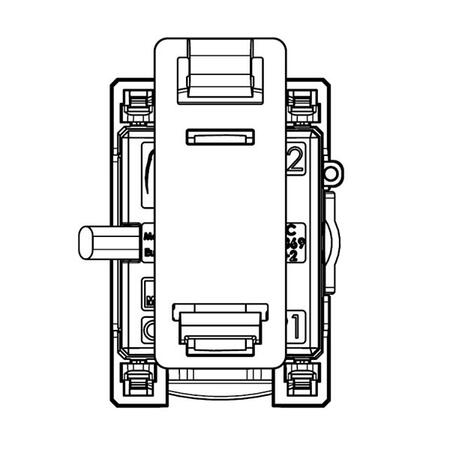

XKBR 18S - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz
Primární vodič Ø: max 18 mm

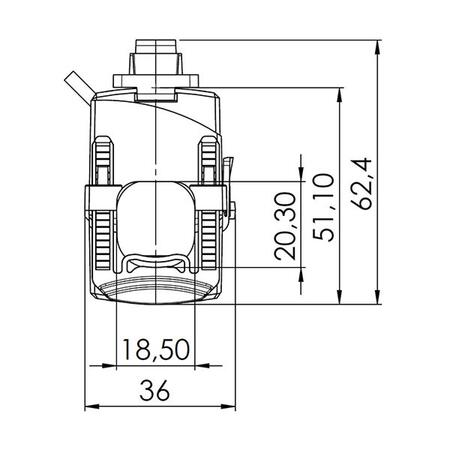

Šířka: 36 mm
Výška: 51,10 mm

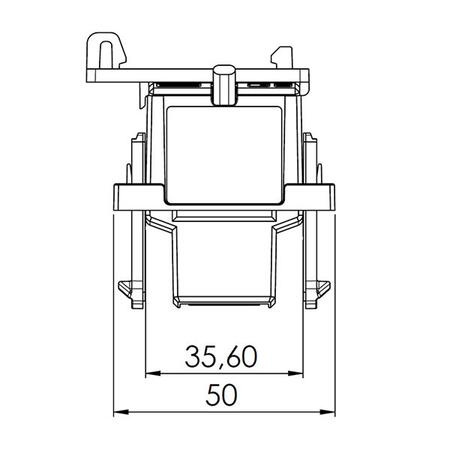

Hloubka: 50 mm
Varianty k produktu XKBR 18S - Měřicí transformátor proudu s rozebiratelným jádrem, šířka pásma do 20 kHz (2)
Převod transformátoru: 200/1 A
Jmenovitý výkon: 0,4 VA
Třída přesnosti: 1
Popis produktu
Násuvný měřicí transformátor se zvýšeným rozsahem frekvenčního pásma do 20 kHz, pro primární jmenovité proudy 200 nebo 250 A, sekundární proud 1A, ve třídě přesnosti 1.
Nízkonapěťový transformátor pro dodatečnou montáž. Díky fixační sponě je montáž možná pouze jednou rukou a díky malým rozměrům jsou vhodné i do těžko přístupných míst. Transformátory XKBR jsou konstruovány pro maximální provozní napětí do 0,72 kV v souladu s normami DIN EN 61869 1+2. Trvalé přípustné přetížení do 120 % primárního proudu. Podrobeno zkoušce izolačním napětím průmyslového kmitočtu Uef= 3 kV, 50 Hz, 1 minuta.
Obecné vlastnosti
- Jmenovitý trvalý tepelný proud Icth: 1,2 x IN
- Jmenovitý krátkodobý tepelný proud Ith: 60 x IN, 1 sec.
- Nadproudové číslo FS: uvedeno na štítku transformátoru
- Max. provozní napětí Um: 0,72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Přesnost měření do 20 kHz: ΔΦ ≤ 1° @ 0,05-20 kHz
ε ≤ 2° @ 0,05-1,5 kHz
ε ≤ 5° @ 1,5-9 kHz
ε ≤ 10°@ 9-20 kHz
- Rozsah pracovních teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
- Splňuje normy: ČSN EN 61896-1; ČSN EN 61896-2; IEC 61869-1 a IEC 61869-2
