Trojfázový transformátor prúdu ASRD
Datum: 05.06.2012

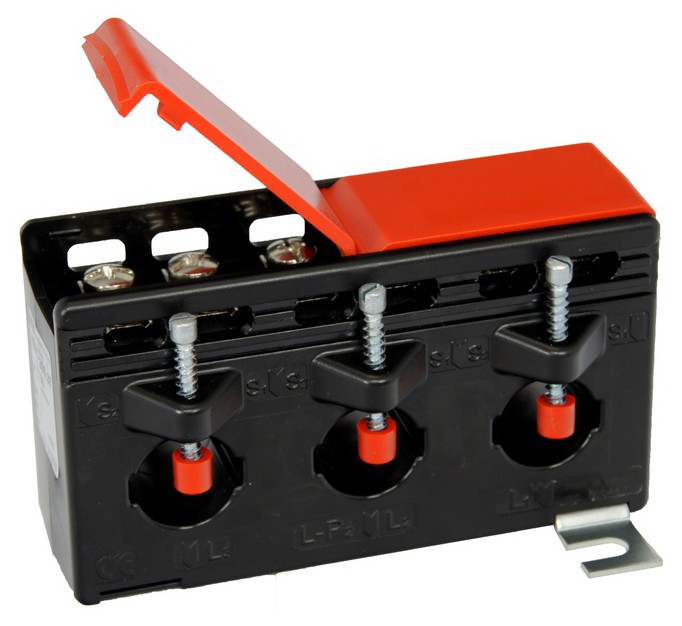

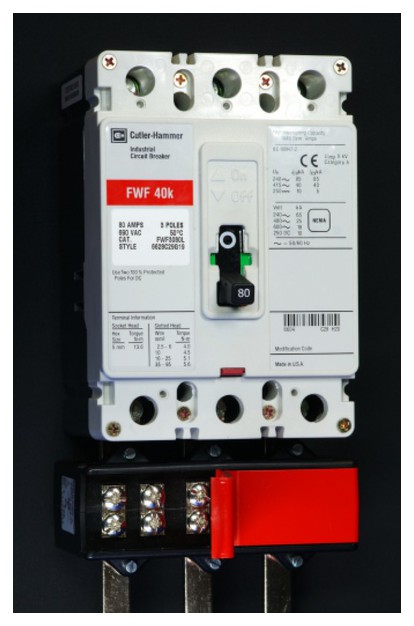

Tri jednofázové meracie transformátory prúdu v jednom púzdre navrhnuté pre tesnejšie priestory inštalácií v blízkosti výkonového vypínača alebo ističa s rozstupom otvorov 35 mm a 45 mm.Spojenie troch jednofázových meracích transformátorov do jedného púzdra znamená úsporu miesta a času pri montáži. Trojfázové transformátory sú určené do inštalácii k trojfázovým ističom alebo výkonovým vypínačom, pre kabeláž s Ø18 a 22 mm alebo na ploché vodiče 20×5 a 30×10 mm s rozstupom 35 alebo 45 mm.
Základné parametre:
Typ transformátoru: ASRD 205.37
Typ transformátoru: ASRD 310.37
Základné parametre:
Typ transformátoru: ASRD 205.37
- Menovitý primárny prúd: 100 až 250 A
- Sekundárny prúd: 5 alebo 1 A
- Trieda presnosti: 1
Typ transformátoru: ASRD 310.37
- Menovitý primárny prúd: 250 až 600 A
- Sekundárny prúd: 5 alebo 1 A
- Trieda presnosti: 1
Súvisiace produkty
Varianty: 10
ASRD 205.37Trojfázový merací transformátor prúduŠírka: 115 mm
Primárny vodič plochý: 20×5 mm
Štandardný vodič: Ø18 mm
Primárny men. prúd: 100...250 A
Primárny vodič plochý: 20×5 mm
Štandardný vodič: Ø18 mm
Primárny men. prúd: 100...250 A
Varianty: 10
ASRD 310.37Trojfázový merací transformátor prúduŠírka: 150 mm
Primárny vodič plochý: 30×10 mm
Štandardný kruhový vodič: Ø22 mm
Primárny men. prúd: 250...600 A
Primárny vodič plochý: 30×10 mm
Štandardný kruhový vodič: Ø22 mm
Primárny men. prúd: 250...600 A
