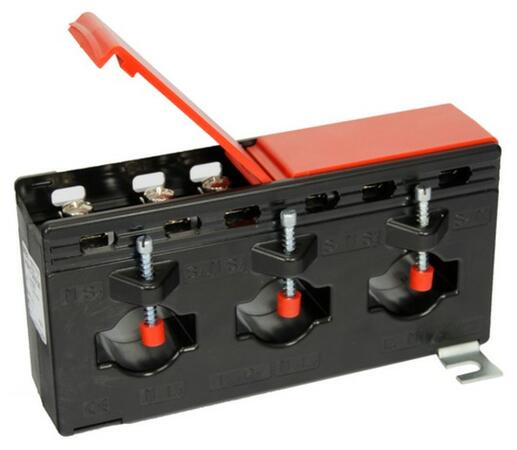

ASRD 310.37 - Trojfázový merací transformátor prúdu
Trojfázový transformátor prúdu
Primárny vodič plochý: 30×10 mm
Štandardný kruhový vodič: Ø22 mm
Primárny men. prúd: 250...600 A

Varianty k produktu ASRD 310.37 - Trojfázový merací transformátor prúdu (10)
Popis produktu
- Menovitý primárny prúd: 250 až 600 A
- Sekundárny prúd: 5 alebo 1 A
- Trieda presnosti: 1
- Menovitý trvalý tepelný prúd Icth: 1,0 × IN
- Menovitý krátkodobý tepelný prúd Ith: 60 × IN, 1 sec.
- Maximálne prevádzkové napätie Um: 0,72 kV
- Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
- Menovitá frekvencia: 50 Hz
- Trieda izolácie: E
- Nadprúdové číslo FS uvedené na štítku transformátora
- Prevádzková / skladovacia teplota: -5°C < T < +40°C / -25°C < T < +70°C

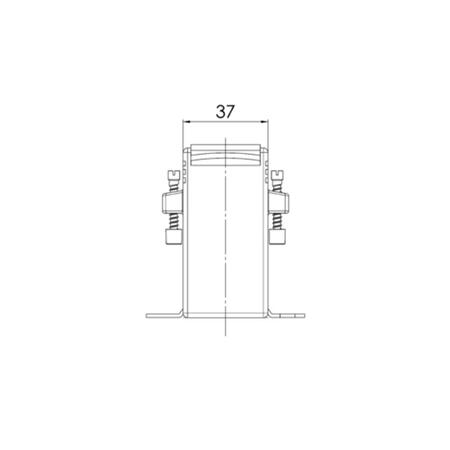

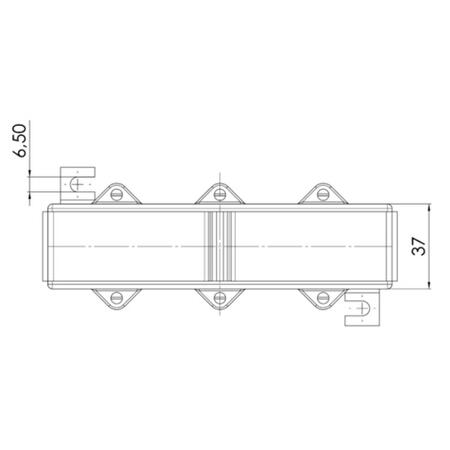

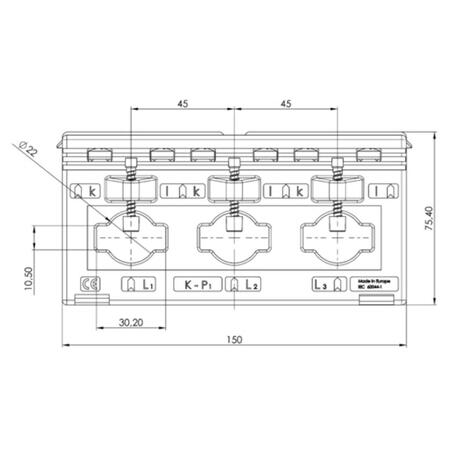

- Rozmery púzdra (š × v × h): 150 × 75 × 37 mm
- Primárny vodič plochý / kruhový: 30×10 mm / Ø22 mm
- Rozstup medzi stredmi fáz: 45 mm
Technické parametre
Parametry
Primárny vodič Ø (max) | 22 mm |
---|---|
Primárny pas | 30x10 mm |
Šírka | 150 mm |
