Nová koncepcia prístrojov na monitorovanie zdravotníckych inštalácií BENDER - MEDICS
Datum: 24.01.2013

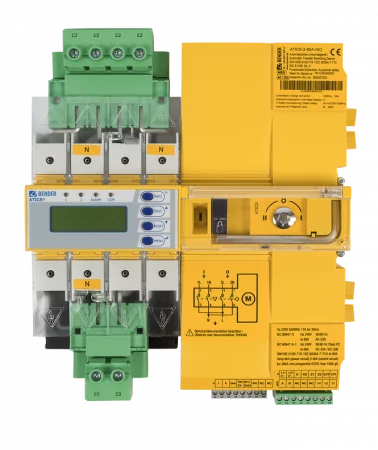

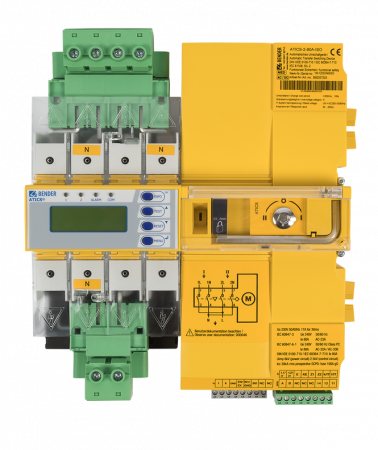

Predstavujeme úplne novú radu prístrojov na monitorovanie a prepínanie sietí pre aplikácie nielen v zdravotníckych priestoroch. Automatický prepínač sietí ATICS, sledovač izolačného stavu isoMED427P, vyhodnocovacia jednotka na lokalizáciu poruchy izolácie EDS151 a prevodník rozhrania COM460IP s protokolom ModBus/TCP.Automatický prepínač medzi dvomi zdrojmi ATICS s vstavaným sledovačom (strážičom) izolácie a generátorom testovacieho prúdu na lokalizáciu porúch
Prepínací a monitorovací modul- Kompaktné zariadenie na zaistenie prepínania medzi prívodmi s prevádzkovou a funkčnou bezpečnosťou podľa STN EN 61508 (SIL 2)
- Dvojpólový ATiCS-2-xx alebo štvorpólový ATiCS-4-xx
- Menovitý pracovný prúd Ie podľa DIN-VDE 0100-710
63 A (ATICS-2-63A-ISO) a 80 A (ATICS-2-80A-ISO) až 160 A (ATICS-4-160A-DIO) - Automatické alebo manuálne prepnutie
- Nastaviteľná hodnota reakcie na monitorovanie izolácie 50…500 kΩ
- Monitorovanie zaťaženia a teploty ochranných oddeľovacích transformátorov
- Vstavaný generátor testovacieho prúdu (pomocou systému EDS151... / EDS461... / EDS491...)

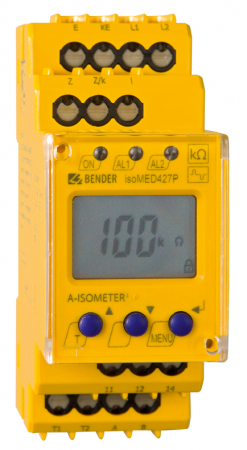

Nový sledovač izolácie isoMED427P nahradzuje pôvodný sledovač 107TD47 a generátor testovacieho prúdu PGH474 na lokalizáciu poruchy a má iba šestinový rozmer
- Nastaviteľná hodnota reakcie na monitorovanie izolácie 50…500 kΩ
- Vstavaný generátor testovacieho prúdu na lokalizáciu poruchy (pomocou systému EDS)
- Monitorovanie zaťaženia a teploty ochranných oddeľovacích transformátorov
- Nastaviteľná hodnota reakcie zaťažovacieho prúdu
- Monitorovanie teploty pomocou PTC termistorov alebo bimetalových termočlánkov
- Vlastný test zariadenia so signalizáciou ALARM
- Monitorovanie pripojenia PE vodiča
- Rozhranie RS485 s protokolom BMS
- Interné/externé testovacie tlačítko
- LED: Zapnuté, ALARM1, ALARM2
- Oddelené ALARM relé s jedným prepínacím kontaktom
- Nastaviteľný režim N/O alebo N/C
- Multifunkčný LC displej
- Púzdro 2-modulárne (šírka 36 mm)

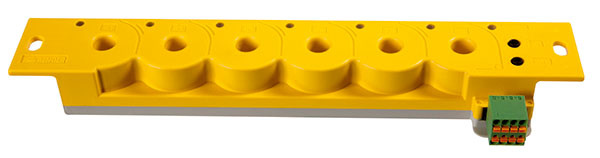

Prístroj EDS151 na vyhodnotenie poruchy izolácie nielen v zdravotníctve
so 6 integrovanými meracími transformátormi
- Lokalizácia poruchy izolácie a meranie reziduálnych prúdov
- Určené pre AC, DC a AC/DC IT siete v zdravotníctve a riadiacich obvodoch, kde možno využiť max. testovací prúd 1 mA
- 6 meracích kanálov na meranie pomocou integrovaných meracích transformátorov
- V jednom systéme možno vykonávať meranie pomocou až 88 prístrojov EDS
(t.j. na 528 meracích kanáloch) - Doba reakcie na poruchu v AC sieti ≤ 8 s
- Citlivosť 0,5 mA (100 Ω/V)
- Signalizácia stavu monitorovanej siete pomocou LED
- Rozsah BMS adries 3...90
- Sériové rozhranie RS485 s BMS protokolom
- Prídavná funkcia merania reziduálnych prúdov

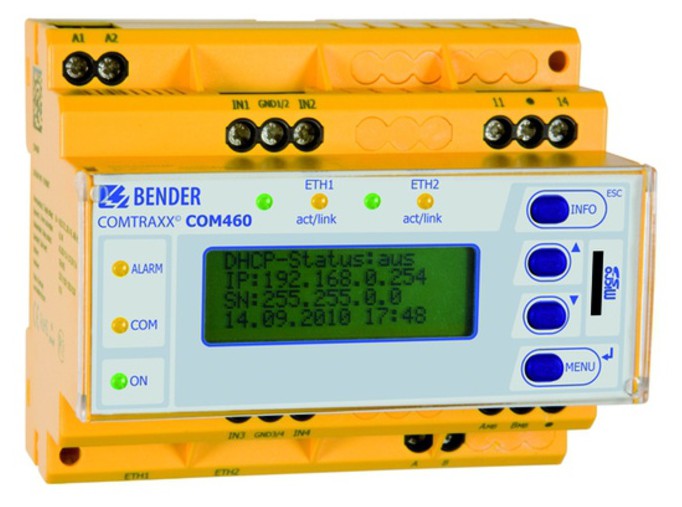

Prevodník rozhraní COM460IP so zbernicou BMS na protokol ModBus/TCP
- K základnej verzii BASIC možno dodať voliteľné rozšírenie funkcií "B" a "C"
- Zobrazenie všetkých prístrojov BMS zbernice cez internetový prehliadač s nainštalovanou aplikáciou Silverlight (voľne dostupná na stiahnutie)
- Zobrazenie aktuálnych alarmových hlásení
a nameraných hodnôt - Diagnostické funkcie pre BMS systém
- Synchronizácia času BMS zbernice
(iba ak je COM460IP prevádzkovaný ako MASTER) - Vstavané 2 porty RJ45 s automatickou detekciou
prenosovej rýchlosti (10/100 Mbit/s) a pripojenie kábla - LC displej na jednoduché nastavenie parametrov prevodníka
- Prevod dát možno aplikovať na internú i externú BMS zbernicu
- Modbus/TCP prevodník pre adresy 1...10 internej zbernice
- Vzdialený prístup cez LAN, WAN alebo internetové rozhranie
- Ochrana heslom
- Modbus/TCP prevodník pre stavové hlásenia všetkých prístrojov na BMS zbernici
- Rýchle a jednoduché nastavenie parametrov všetkých prístrojov Bender
na BMS zbernici z jedného miesta - Funkcia PDF reportov
- Užívateľská vizualizácia prístrojov na zbernici
