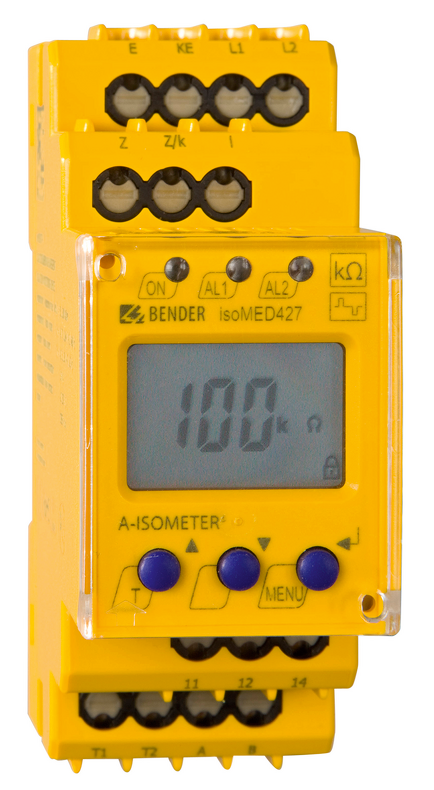

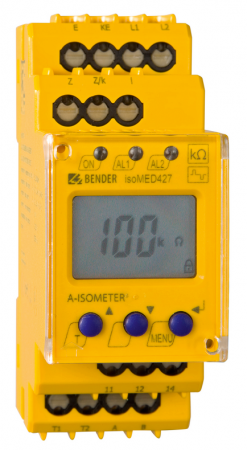

isoMED427P - Sledovač izolačného stavu v zdravotníctve
Strážič izolačného stavu pre IT siete v zdravotníctve v súlade s požiadavkami noriem STN 33 2000-7-710, STN 33 2140, TNI 33 2140 a STN EN 61 557-8.
Strážič izolačného stavu pre jednofázové striedavé IT siete 230 V určený na monitorovanie lekárskych a zdravotníckych priestorov s integrovaným monitorovaním zaťaženia a teploty oddeľovacích transformátorov a generátorom prúdu pre lokalizáciu poruchy.

Varianty k produktu isoMED427P - Sledovač izolačného stavu v zdravotníctve (2)
Voliteľné príslušenstvo k isoMED427P - Sledovač izolačného stavu v zdravotníctve

Zjistit více
Popis produktu
- Nastaviteľná hodnota reakcie
monitorovania izolácie 50…500 kΩ - Vstavaný generátor testovacieho prúdu na lokalizáciu poruchy
(pomocou systému EDS) - Monitorovanie zaťaženia a teploty ochranných oddeľovacích transformátorov
- Nastaviteľná hodnota reakcie zaťažovacieho prúdu
- Monitorovanie teploty pomocou PTC termistorov alebo bimetalových termočlánkov
- Vlastný test zariadenia so signalizáciou ALARM
- Monitorovanie pripojenia PE vodiča
- Komunikačné rozhranie RS45 s protokolom BMS
- Interné/externé testovacie tlačítko
- LED: Zapnuté / ALARM 1 / ALARM 2
- Oddelené ALARM relé s jedným prepínacím kontaktom
- Nastaviteľný režim N/O alebo N/C
- Multifunkčný LC displej
- Puzdro 2-modulárne (šírka 36 mm)
Rozšírené informácie
Popis a použitie
Strážič izolačného stavu ISOMETER® isoMED427P je združené zariadenie určené na monitorovanie izolačného odporu v neuzemnených striedavých sieťach (AC-IT sieť taktiež s galvanicky pripojenými spotrebičmi) určených na napájanie zdravotníckych priestorov. Navyše prístroj monitoruje zaťažovací prúd a teplotu ochranných oddeľovacích transformátorov. Zariadenie je vybavené vstavaným generátorom testovacieho prúdu pre lokalizáciu poruchy EDS. V kombinácii s vhodnou vyhodnocovacou jednotkou EDS (napr. EDS151) a vhodných typov meracích transformátorov možno isoMED427P nastaviť aj na vyhľadávanie porúch izolácie a lokalizovať miesto poruchy.
Funkcia
Monitorovanie izolačného odporu využíva AMP merací princíp, ktorý zaznamená taktiež DC poruchy siete. Keď hodnota izolačného odporu siete klesne pod nastavenú hodnotu, zopne relé "K1" a rozsvieti sa LED o hlásení poruchy "AL1". Po opätovnom náraste hodnoty izolačného odporu (nastavená hodnota odozvy plus hodnoty hysterézie), prepne relé "K1" do svojej pôvodnej polohy a hlásenie o poruche LED "AL1" sa vypne.
Pokiaľ je systém monitorovania izolácie doplnený o lokalizačnú jednotku EDS spolu s vhodnými typmi meracích transformátorov (EDS151 so 6 ks vstavaných transformátorov), možno poruchu izolácie nielen detekovať ale taktiež lokalizovať. Proces lokalizácie je spustený automaticky po zistení poruchy izolácie (možnosť spustiť aj manuálne). Strážič izolácie isoMED427P generuje testovací prúd, ktorého amplitúda je daná napätím monitorovanej siete a hodnotou izolačnej poruchy. V prípade priameho zemného spojenia je testovací prúd obmedzený na hodnotu 1 mA. Testovací prúd preteká postupne zo strážiča izolácie isoMED427P cez živé časti siete až do miesta poruchy. Z miesta poruchy sa testovací prúd uzatvára cez ochranný vodič PE do strážiča izolácie isoMED427P. Testovací prúd je detekovaný meracími transformátormi prúdu a vyhodnotený lokalizačnou jednotkou EDS. Pokiaľ vektorový rozdiel prúdov meracím transformátorom nadobudne nenulovej hodnoty a prekročí nastavenú prahovú hodnotu, rozsvieti sa príslušná LED na lokalizačnej jednotke. Táto informácia je cez zbernicu BMS prenášaná na signalizačné panely. Pri nastavení možno pre jednotlivé meracie kanály presne priradiť jednotlivé vývody monitorovanej IT siete spolu s textovou poznámkou v českom resp. slovenskom jazyku (napr.: porucha izolácie ZIS-VDO-1, rozvádzač RU1, vývod FU14). Všetky informácie je možné pomocou zbernice BMC centralizovať a zobraziť napr. na centrále technického dozoru, operačný sál a tým urýchliť celý proces odstránenia poruchy.
Prostredníctvom prúdového transformátoru STW2 prístroj sleduje zaťaženie ochranného oddeľovacieho transformátora. V prípade poruchy sa rozsvieti hlásenie o poruche LED "AL2".
Použitím bimetalových termočlánkov alebo termistorov PTC podľa normy DIN 44081 umiestnených vo vinutí oddeľovacích transformátorov BENDER monitoruje teplotu ochranného oddeľovacieho transformátora. V prípade poruchy sa rozsvieti hlásenie o poruche LED "AL2."
Normy
- ČSN 33 2000-7-710
- STN 33 2000-7-710
- ČSN 33 2140
- TNI 33 2140
- STN 33 2140
- ČSN EN 61557-8
- STN EN 61 557-8
- EN 61557-8
- IEC 61557-8
Rozmery puzdra XM420

Technické parametre
Parametry
Rozsah pracovných teplôt | -25 °C … 55 °C |
---|---|
Aplikácie | zdravotnictví |
Monitorovaná sieť AC | |
Monitorovaná sieť AC/DC | |
Menovité napätie Un AC | 70 V … 264 V |
Hodnota reakcie Ran kΩ | 50 kΩ … 500 kΩ |
Generátor pulzov pre vyhľadávanie poruchy izolácie | |
Montáž na DIN lištu | |
Montáž pomocou skrutiek | |
Montáž do panelu/na stenu | ÁNO s voliteľným príslušenstvom |
BMS | |
Poznámka | Generátor impulzov na lokalizáciu izolačných porúch len varianta -P |
Hlídače izolačního stavu | |
Riadiace obvody | |
Pomocné obvody | |
Hlavné obvody | |
Monitorovaná sieť 3(N)AC | |
Monitorovaná sieť DC | |
Rozptylová kapacita siete Ce µF | 0 F … 5 µF |
Prepojené siete | NIE |
Webový server | |
Modbus TCP | |
Modbus RTU | |
BCOM | |
BS | |
isoData | |
CAN |
Izolácia podľa IEC 60664-1: | |
Menovité izolačné napätie | AC 250 V |
---|---|
Menovité rázové skúšobné napätie | 4 kV |
Ochranné oddelenie (zvýšená izolácia) medzi | (L1, L2, E, KE, 1, 2, 3, 4, Z, Z/k,l)-(11, 12, 14) |
Test dielektrika podľa IEC61010-1 | 2210 V |
Parametre napájania | |
Menovité pracovné napätie Us | = Un |
---|---|
Vlastná spotreba | ≤ 3 VA |
Monitorovanie izolácie: | |
Monitorovaná sieť Un | viď údaje pre objednávku |
---|---|
Hodnota reakcie Ran | 50...500 kΩ (od výrobcu nastavené 50 kΩ) |
Merací rozsah | 10 kΩ...1 MΩ |
Presnosť | ±10 % |
Doba odozvy tan pri RF=0,5×Ran | ≤ 5 s |
Hysterézia | 25 % |
Meracie napätie Um | ≤ 12 V |
Merací prúd Im (pri RF=0 Ω) | ≤ 50 μA |
Vnútorný DC odpor Ri | ≥ 240 kΩ |
Vnútorná impedancia Zi pri 50 Hz | ≥ 200 kΩ |
Prípustné externé jednosmerné napätie Ufg | ≤ DC 300 V |
Monitorovanie prúdu: | |
Hodnota reakcie | 5...50 A (od výrobcu nastavené 7 A) |
---|---|
Presnosť | ±5 % |
Hysterézia | 4 % |
Monitorovanie teploty | |
Hodnota reakcie | 4 kΩ |
---|---|
Hodnota uvoľnenia | 1,6 kΩ |
PTC termistory podľa DIN 44081 | max. 6 v sérii |
Zobrazenie, pamäť: | |
Zobrazenie | Multifunkčný LC displej, nepodsvietený |
---|---|
Rozsah zobrazenia izolácie | 10 kΩ...1 MΩ |
Presnosť | ±10 %, ±2 kΩ |
Rozsah zobrazenia zaťažovacieho prúdu | 10...199 % (ako % z nastavenej hodnoty reakcie) |
Presnosť | ±5 %, ±0,2 A |
Heslo | Off/0...999 (od výrobcu nastavené Off) |
Komunikačné rozhranie | |
Rozhranie/protokol | BMS/RS485 |
---|---|
Max. dĺžka vodiča | 1200 m |
Doporučený kábel | J-Y(St)Y min. 2×2×0,8 (tienený, jedna strana tienenia pripojená k PE) |
Ukončovací odpor zbernice | 120 Ω (0,25 W), DIP prepínač |
Rozsah adries | 2...90 |
Spínacie obvody | |
Spínacie prvky | jedno relé s 1 prepínacím kontaktom |
---|---|
Pracovný režim | N/C alebo N/O (od výrobcu nastavené N/O) |
Minimálna záťaž kontaktu | 1 mA pri AC/DC > 10 V |
Všeobecné dáta | |||||
Typ pripojenia vodičov | pružinové svorky | ||||
---|---|---|---|---|---|
Pracovná teplota okolia | -25...55 °C | ||||
Pracovný režim | nepretržitá prevádzka | ||||
Montáž | v akejkoľvek pozícii | ||||
Stupeň krytia, vnútorné súčasti (DIN EN 60529) |
IP30 | ||||
Stupeň krytia, svorky (DIN EN 60529) |
IP20 | ||||
Materiál puzdra | polykarbonát | ||||
Samozhášiteľnosť | UL94V-0 | ||||
Rýchla montáž na DIN lištu | podľa IEC 60715 | ||||
Hmotnosť | < 150 g | ||||
Puzdro | XM420 |
