Monitory reziduálneho prúdu MRCDB305 pre aplikácie pri zváraní

Datum: 08.04.2021

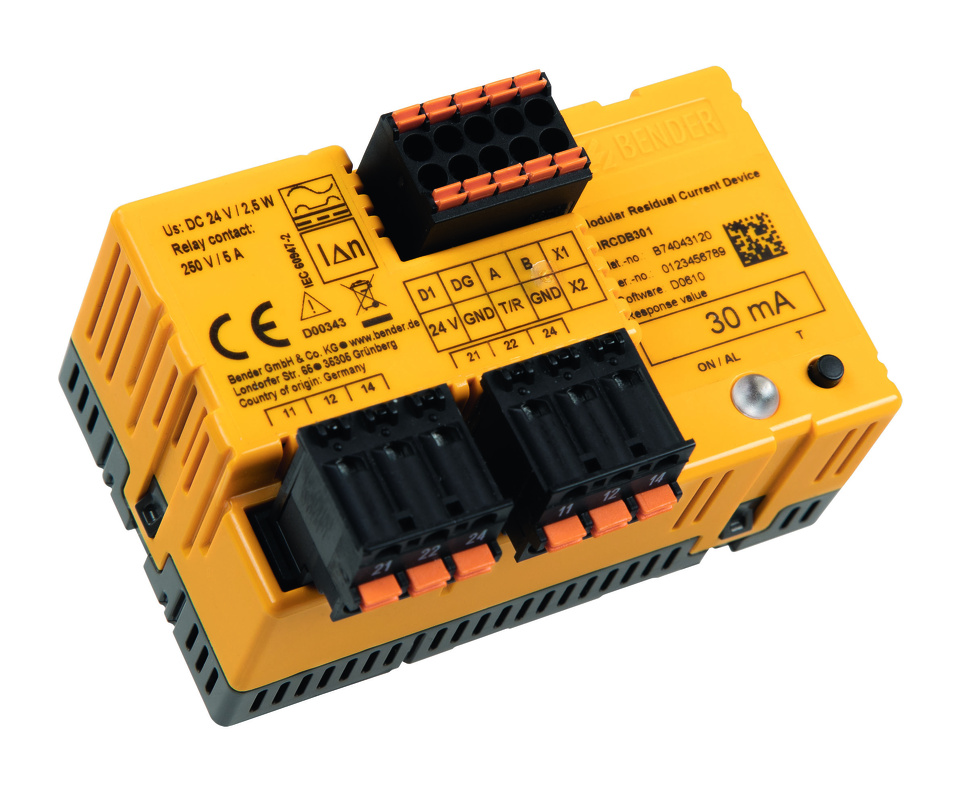

Spoločnosť BENDER dopĺňa úspešný rad citlivých modulárnych monitorov MRCDB300 o prístroj pre aplikácie pri zváraní. Monitor reziduálneho prúdu MRCDB305 bol vyvinutý pre aplikácie s veľkými spínacími alebo nábehovými prúdmi pulzného charakteru ( > 1 kA po dobu < 1). V spojení s meracím prúdovým transformátorom radu CTBC na detekciu AC aj DC prúdov je ideálnym bezpečnostným prvkom v zariadeniach na zváranie.

Kľúčové funkcionality a vlastnosti:

  • Monitor reziduálnych prúdov podľa normy IEC 60947-2 príloha M, ktorý v spojení s výkonovým prvkom (ističom) spĺňa požiadavky na ochranné zariadenia MRCD, a to na ochranu osôb
  • Trvalé monitorovanie jednosmerných a striedavých reziduálnych prúdov typu B podľa normy IEC 60755 a typu B+ podľa normy VDE 0664-400 až do hodnoty 20 A
  • Prístroj je tvorený vyhodncovacím elektronickým modulom MRCDB305 a meracím transformátorom prúdu CTBCxxx(P) s vnútorným priemerom 20 až 210 mm
  • Monitorovanie stavu pripojeného ističa (alebo iného odpájacieho prvku) prostredníctvom pomocného kontaktu
  • Rozhranie RS485 s protokolom Modbus RTU pre vyčítanie meraných hodnôt a nastavovania parametrov
  • Dve samostatné výstupné alarmové relé K1 a K2 s prepínacími kontaktmi (galvanicky oddelené)
  • Frekvenčný rozsah DC…100 kHz
  • Kombinované tlačidlo TEST/RESET
  • Indikácia prevádzkového stavu pomocou LED prekročenia hodnoty reakcie a signalizácie stavu prístroja
  • Vymeniteľný elektronický modul- modul je možné vymeniť bez potreby demontáže meracieho prúdového transformátora, nie je tak potreba odpájať merané vodiče
  • Jednoduchá inštalácia na DIN lištu (CTBC20, 35) alebo pomocou skrutiek (CTBC60, 120, 210)
  • Možnosť rozšírenia alebo dodatočná úprava funkcionalit v prípade zmien požiadaviek na monitorovanie
  • Odolnosť voči veľkým záťažovým alebo spínacím prúdom vďaka magnetickému tieneniu meracích transformátorov (verzia CTBC20P…210P)
  • Trvalá kontrola pripojenia meracieho transformátora na základe cyklického testovacieho prúdu
  • Napájacie napätie DC 24 V

Viac informácii nájdete v katalógovom liste:

Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
