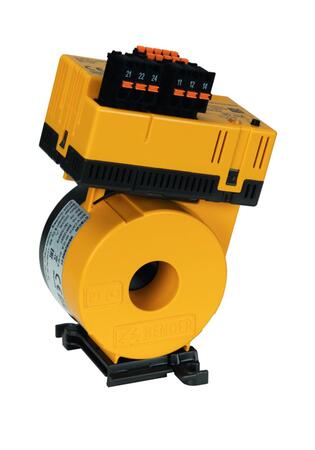

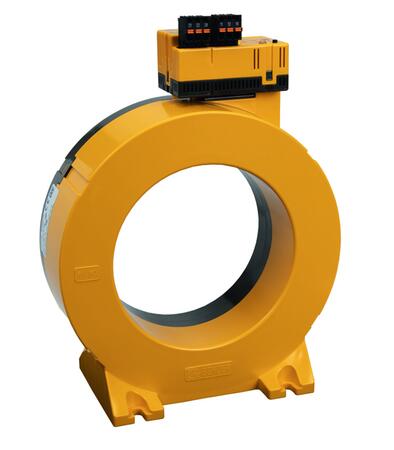

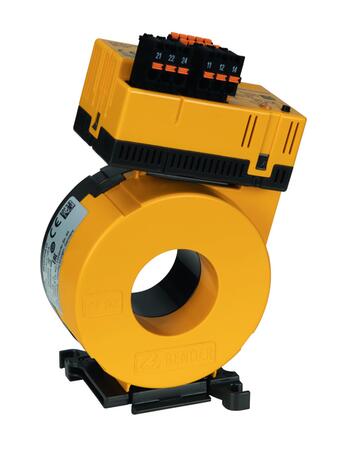

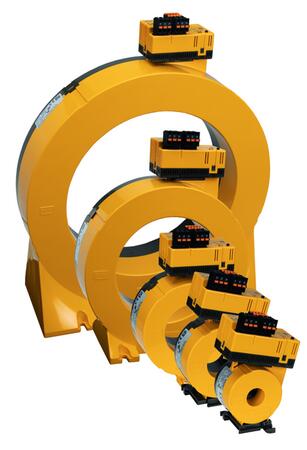

MRCDB300 - Stavebnicové prúdové chrániče s ochrannou funkciou
Modulárny monitor striedavých a jednosmerných reziduálnych prúdov splňujúcich požiadavky na ochranné zariadenia MRCD
Vysoko citlivý modulárny monitor AC a DC reziduálnych prúdov na mnitorovanie uzemnených TN alebo TT sietí splňujúci prísne požiadavky normy IEC 60947-2 prílohy M na ochranné zariadenia MRCD.
Kombinácia prístroja MRCDB300 a odpájacieho prvku, ktorého čas vypnutia nesmie prekročiť 20 ms, slúži na ochranu osôb, na prevenciu proti vzniku požiaru alebo na ochranu nepretržitej výroby (podľa varianty prístroja).
Model MRCDB305 bol špeciálne vyvinutý pre aplikácie vo zváraní.
Dopyt na produktPorovnať
Varianty k produktu MRCDB300 - Stavebnicové prúdové chrániče s ochrannou funkciou (4)
Měřicí rozsah 5 mA...20 A
Us = 19,2...28,8 V
Použití s měřicími transformátory CTBCxxx(P)
Rozhraní Modbus/RTU, 2 x alarmové relé
Měřicí rozsah 5 mA...20 A
Us = 19,2...28,8 V
Použití s měřicími transformátory CTBCxxx(P)
Rozhraní Modbus/RTU, 2 x alarmové relé
Měřicí rozsah 5 mA...20 A
Us = 19,2...28,8 V
Použití s měřicími transformátory CTBCxxx(P)
Rozhraní Modbus/RTU, 2 x alarmové relé
Us = 19,2...28,8 V
Použití s měřicími transformátory CTBCxxx(P)
Rozhraní Modbus/RTU, 2 x alarmové relé
Pro aplikace s velkými zátěžovými proudy (>1 kA po dobu < 1 s)

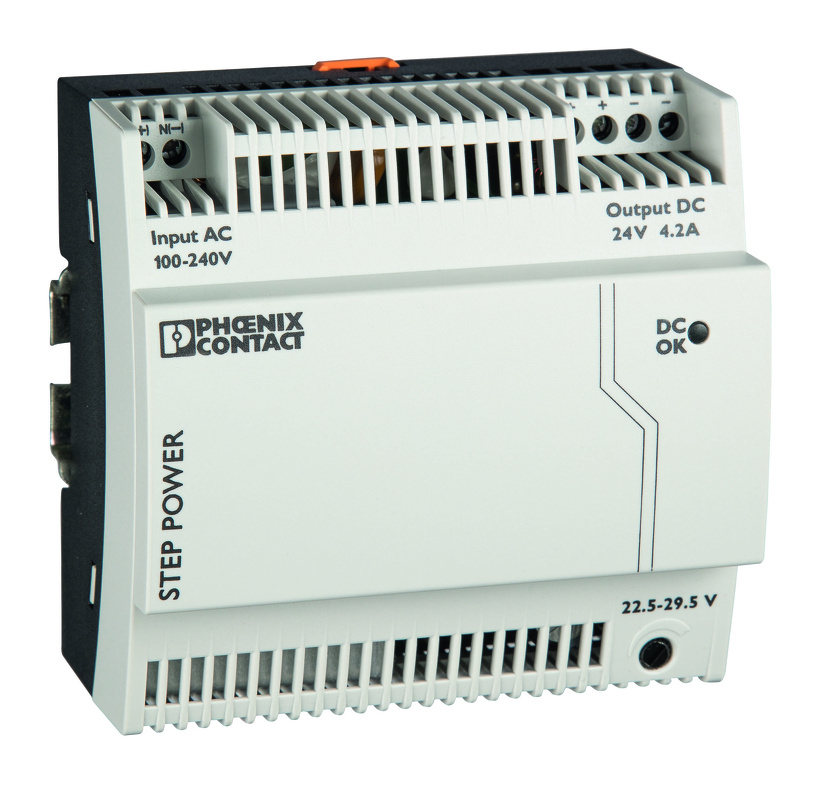

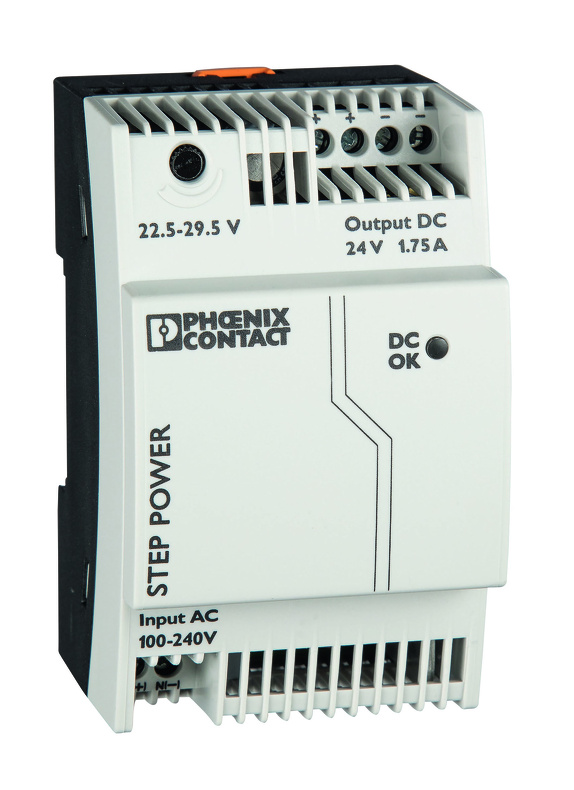

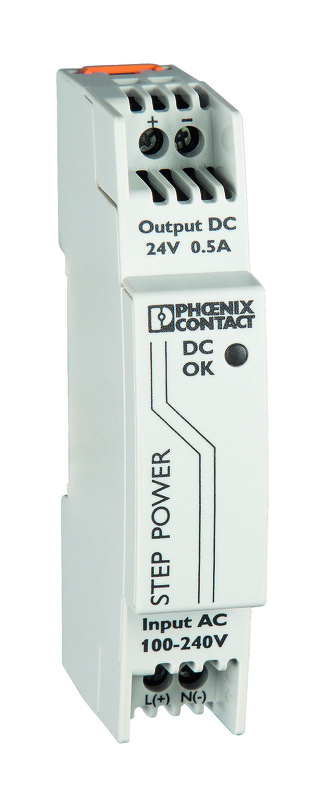

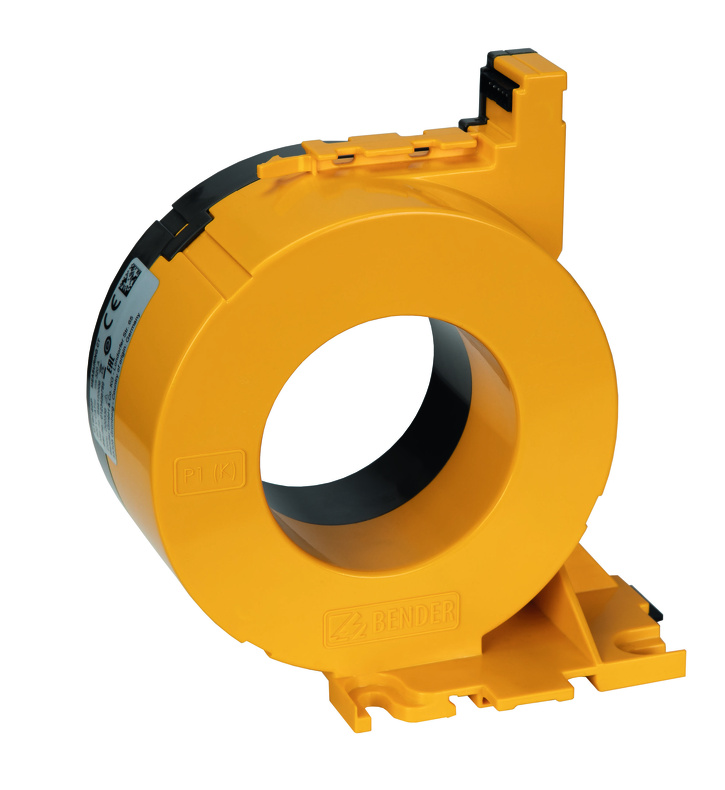

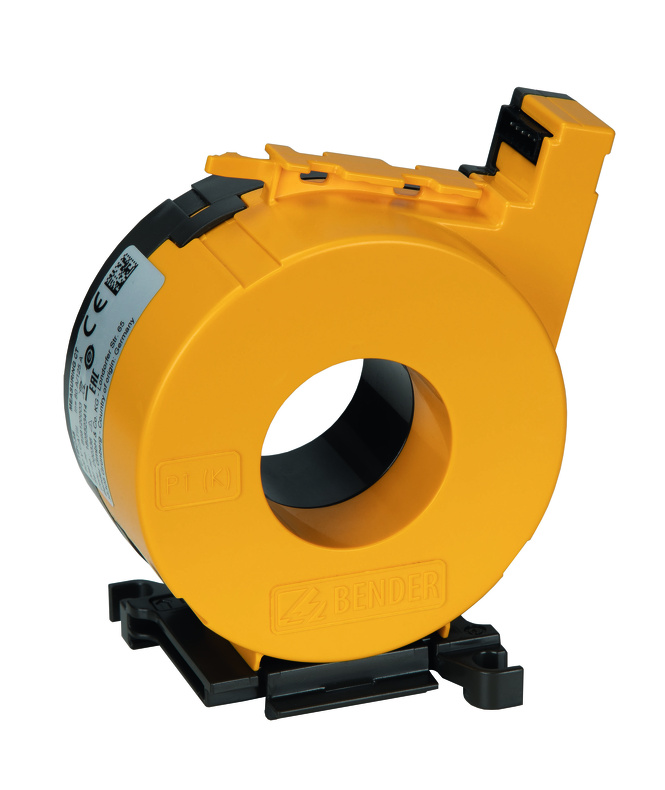

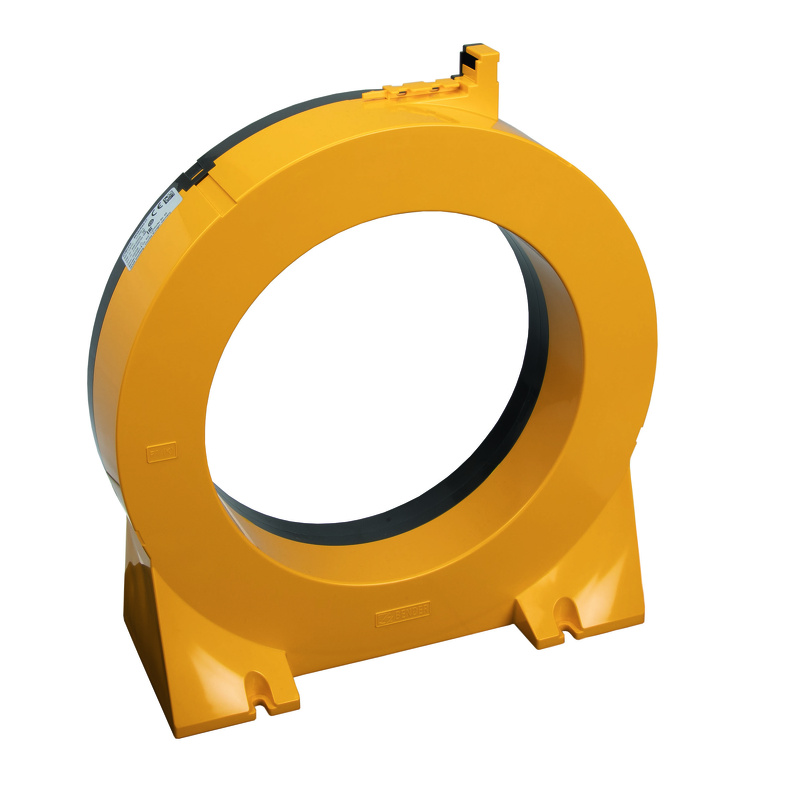

Voliteľné príslušenstvo k MRCDB300 - Stavebnicové prúdové chrániče s ochrannou funkciou
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Součástí dodávky je příchytka.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Použití s CTUB101, CTUB102,
RCMB301,
MRCDB301, MRCDB302, MRCDB303.
Zjistit více
Popis produktu
- Stavebnicové prúdové chrániče podľa normy IEC 60947-2 príloha M, ktoré v spojení s výkonovým prvkom (ističom) spĺňajú požiadavky na ochranné zariadenia MRCD
- Spĺňa požiadavky na ochranu osôb, ochranu pred vznikom požiaru a ochranu nepretržitej výroby (v závislosti na variante prístroja)
- Trvalé monitorovanie jednosmerných a striedavých reziduálnych prúdov typu B podľa normy IEC 60755 a typu B+ podľa normy VDE 0664-400 až do hodnoty 20 A

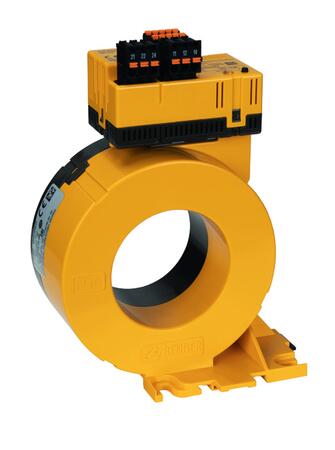

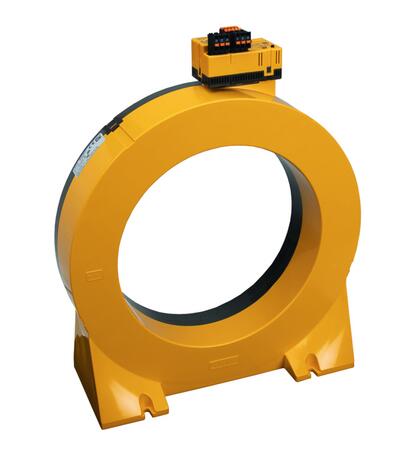

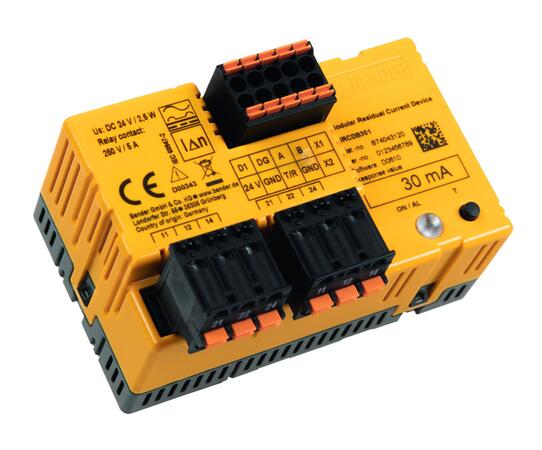

- Prístroj je tvorený vyhodnocovacím elektronickým modulom MRCDB30x a meracím transformátorom prúdu CTBCxxx(P) s vnútorným priemerom 20 až 210 mm
- Monitorovanie stavu pripojeného ističa (alebo iného odpájacieho prvku) prostredníctvom pomocného kontaktu
- Rozhranie RS485 s protokolom Modbus RTU pre vyčítanie meraných hodnôt a nastavovanie parametrov
- Dve samostatné výstupné alarmové relé K1 a K2 s prepínacími kontaktmi (galvanicky oddelené)
- Frekvenčný rozsah DC…100 kHz
- Kombinované tlačidlo TEST/RESET
- Indikácia prevádzkového stavu pomocou LED: prekročenie hodnoty reakcie, poruchy a stavové správy
- Vymeniteľný elektronický modul- modul je možné vymeniť bez nutnosti demontáže meracieho prúdového transformátora, nie je tak potreba odpájať merané vodiče
- Jednoduchá ištalácia na DIN lištu (CTBC20, 35) alebo pomocou skrutiek (CTBC60, 120, 210)
- Možnosť rozšírenia alebo dodatočná úprava funkcionalít v prípade zmien požiadavkov na monitorovanie
- Odolnosť voči veľkým záťažovým alebo spínacím prúdom vďaka magnetickém tieneniu meracích transformátorov (verzia CTBC20P…210P)
- Trvalá kontrola připojenia meracieho transformátora na báze cyklického testovacieho prúdu
- Napájacie napätie DC 24 V
- Upozornenie: pri samostatnom objednaní vyhodnocovacieho modulu a meracieho prúdového transformátora je nutná vzájomná kalibrácia pred uvedením do prevádzky!!!
Rozšírené informácie
Modulárna rada monitorov reziduálnych prúdov MRCDB300 je určená na monitorovanie striedavých aj jednosmerných poruchových prúdov v uzemnených TN alebo TT sieťach. Prístroje nájdu uplatnenie všade tam, kde sú použité napríklad šesťpulzné trojfázové usmerňovače, jednocestné usmerňovače s vyhladzovaním, meniče, nabíjačky batérií, zariadenia s frekvenčne riadenými pohonmi a pod. Pokiaľ je dosiahnutá definovaná hodnota reakcie reziduálneho prúdu IΔn2 (ALARM), sú zopnuté relé K1 a/alebo K2.
Použitie monitoru reziduálnych prúdov MRCDB300 ako spínacieho prvku ochranného ističa spĺňa požiadavky normy IEC 60947-2 prílohy M na ochranné zariadenia MRCD. Doba vybavenia výkonového odpájacieho prvku nesmie v takomto prípade prekročiť 20 ms. Aplikácia môže slúžiť na ochranu osôb (varianta MRCDB301), na prevenciu proti vzniku požiaru (varianta MRCDB302) alebo na ochranu nepretržitej výroby (varianta MRCDB303).
Monitor reziduálnych prúdov rady MRCDB300 je tvorený vyhodnocovacím modulom elektroniky a meracím transformátorom prúdu rady CTBCxxx(P) s vnútorným priemerom 20, 35, 60, 120 alebo 210 mm. Prístroj je vybavený rozhraním RS485 s protokolom Modbus RTU pre vyčítanie meraných hodnôt a nastavovanie parametrov.
Ďalej monitor disponuje nasledujúcimi rozhraníami: dvomi samostatnými, galvanicky oddelenými relé, svorkami na pripojenie externého tlačidla TEST/RESET a svorkami pre monitorovanie stavu pripojeného ochranného ističa prostredníctvom pomocného kontaktu. Signalizácia prevádzkových stavov je zaistená prostredníctvom dvojfarebnej LED. Prístroj je napájaný jednosmerným napätím 24V.
Aplikácie
- Prvok ochranného zariadenia- ochrana osôb, prevencia protí požiaru alebo ochrana nepretržitej výroby
- Citlivé monitorovanie AC/DC reziduálnych prúdov v uzemnených sieťach (TN a TT systémy)
Funkce
Po pripojení napájacieho napätia Us je aktivované oneskorenie pri spustení tan (ak je nastavené). Prípadné zmeny nameranej hodnoty reziduálneho prúdu v tomto časovom intervale nemajú vplyv na spustenie ALARM relé. Vlastné meranie reziduálnych prúdov zaisťuje merací transformátor prúdu, na ktorého tele je upevnený modul elektroniky. Ak nameraná hodnota prekročí nastavenú hodnotu reakcie, je aktivované oneskorenie reakcie ton. Pokiaľ neklesne monitorovaná hodnota späť pod nastavenú hodnotu reakcie do konca doby oneskorenia ton, ALARM relé K2 zopne a vybaví pripojený výkonový prvok. Vstavaná LED sa rozsvieti na červeno.
Pokiaľ je aktivovaná pamäť poruchy, ne nutné prístroj po odstránení príčiny poruchy resetovať stlačením tlačidla "T" na dobu 1,5 až 5 s.
Modul elektroniky MRCDB300 trvalo monitoruje ako stav pripojenia k meraciemu transformátoru, tak aj funkčnosť vlastného merania reziduálneho prúdu.
Test
Vnútorný test prístroja sa aktivuje stlačením vstavaného tlačidla "T", poprípade pomocou externého tlačidla na dobu 5 až 10 s. Test môže byť spustený taktiež príkazom v protokole Modbus RTU (po zbernici RS485).
Spätná väzba
Prístroj je vybavený svorkami na pripojenie pomocného kontaktu výkonového spínacieho prvku. Riadiaca jednotka má tak k dispozícii informáciu či je istič prepnutý požadovaným spôsobom.
Normy
Monitory reziduálnych prúdov MRCDB300 odpovedajú požiadavkam:
- IEC 60755
- IEC 60947-2
Technické parametre
Parametry
| Signalizácia | LCD |
|---|---|
| Výstupné relé | 2 |
| Distribučná sieť TN/TT |  Ano |
| Distribučná sieť IT |  Ne |
| Charakteristika reziduálneho prúdu AC, A | Ano |
| Charakteristika reziduálneho prúdu AC, A, B | Ano |
| Frekvenčný rozsah | 0 Hz … 100 kHz |
| Počet meracích kanálov | 1 |
| Prahové hodnoty lΔn1 | 50 % … 100 % |
| Prahové hodnoty lΔn2 | 30 mA … 3 A |
| Oneskorenie reakcie ton | 0 … 3600 s |
| Oneskorenie pri spustení t | 0 … 3600 s |
| Oneskorenie uvoľnenia toff | 0 … 3600 s |
| Pracovný režim výstupných relé | N/C alebo N/O |
| Montáž na DIN lištu | Dle velikosti transformátoru |
| Montáž pomocou skrutiek | ANO |
| Rozhranie BMS | Ne |
| Modbus RTU | Ano |
| Rozhranie NFC | Ne |
| Rozsah pracovných teplôt | -25 °C … 70 °C |
| Poznámka | Pevne nastavené hodnoty reakcie: MRCDB301: 30 mA, MRCDB302: 300 mA, MRCDB305: 30 mA |
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
|
Definícia |
|
|---|---|
| Menovité napätie izolácie | 800 V |
| Kategória prepätia | III |
| Menovité impulzné výdržné napätie IC1/(IC2-IC4) IC2/(IC3-IC4) IC3/IC4 |
|
| Menovité napätie izolácie IC1/(IC2-IC4) IC2/(IC3-IC4) IC3/IC4 |
|
| Stupeň znečistenia |
2 |
| Ochranné oddelenie (zosilnená izolácia) medze | IC2/(IC3-IC4): 300 V |
| Základná izolácia medze | IC1/(IC2-IC4): 800 V IC3/IC4: 300 V |
| Test dielektrika podľa IEC61010-1 | AC 2,2 kV |
| Parametre napájania | |
| Napájacie napätie Us | DC 24 V |
|---|---|
| Pracovný rozsah Us | ±20 % |
| Vlastná spotreba | ≤ 2,5 W |
| Merací obvod, monitorovaná sieť | |
| Charakteristika podľa IEC 62020 a IEC/TR 60755 |
AC/DC prúdy, typ B |
|---|---|
| Merací rozsah | 5 mA...20 A |
| Menovitá hodnota reakcie IΔn MRCDB301 (ochrana osôb) MRCDB302 (prevencia proti požiaru) MRCDB303 |
30 mA 300 mA 30 mA...3 A, nastaviteľná (z výroby nastavené 30 mA) |
| Hodnota výstrahy (pre-alarm) | 50…100 % IΔn, nastaviteľná (z výroby nastavené 60 %) |
|
Menovitý prúd In
CTBC20 pri IΔn = 30 mA
CTBC20 pri IΔn = 300 mA
CTBC20P
CTBC35 pri IΔn = 30 mA
CTBC35 pri IΔn = 300 mA
CTBC35P
CTBC60 pri IΔn = 30 mA
CTBC60 pri IΔn = 300 mA
CTBC60P
CTBC120 pri IΔn = 100 mA
CTBC120 pri IΔn = 100 mA
CTBC210 pri IΔn = 300 mA
CTBC210 pri IΔn = 100 mA
CTBC210P pri IΔn = 300 mA
|
40 A
63 A
80 A
80 A
125 A
160 A
160 A
250 A
320 A
330 A
630 A
630 A
630 A
1000 A
|
| Pracovná neistota | ±17,5 % |
| Hodnoty reakcie nastaviteľné vo vyhodnocovacom module | |
| CTBC20, CTBC20P | 10 mA...500 mA |
|---|---|
| CTBC35, CTBC35P, CTBC60, CTBC60P | 30 mA...10 A |
| CTBC120P, CTBC210P | 100 mA...10 A |
| CTBC120, CTBC210 | 300 mA...10A |
| Špecifické časy | |
| Oneskorenie reakcie ton MRCDB301, MRCDB302 MRCDB303 |
0 s 0 s...60 min (z výroby nastavené 0 s) |
|---|---|
| Oneskorenie pri spustení tan | 0 s...60 min (z výroby nastavené 0 s) |
| Oneskorenie uvoľnenia toff | 2 s po resetu |
| Doba reakcie tae pri 1 × IΔn pri 2 × IΔn pri 5 × IΔn |
≤ 180 ms ≤ 130 ms ≤ 20 ms |
| Doba vybavenia tan | tan = tae + ton |
| Doba zotavenia tb | ≤ 1 s |
| Indikácie | |
| Farebná LED | viď. Technické dáta v záložke "Na stiahnutie" |
|---|---|
| Vstupy | |
| T/R, GND, D1, DG | |
| Výstupy | ||
| Spínacie prvky | 2 relé (K1, K2) s prepínacím kontaktom | |
|---|---|---|
| Pracovný režim MRCDB301, MRCDB302 MRCDB303 |
N/C N/C alebo N/O (z výroby nastavené N/C) |
|
| Alarmové relé (K1, K2) | 250 V, 5 A | |
| Spínacie parametre podľa IEC 60947-5-1 | |||||
| Menovité spínacie napätie AC | 250 V/250 V | ||||
|---|---|---|---|---|---|
| Kategória užitia | AC-13/AC-14 | ||||
| Menovitý spínací prúd AC | 5 A/3 A | ||||
| Menovité spínacie napätie DC | 220/110/24 V | ||||
| Kategória užitia | DC12 | ||||
| Menovitý spínací prúd DC | 0,1/0,2/1 A | ||||
| Minimálna hodnota spínacieho prúdu | 10 mA pri DC 5 V | ||||
| Elektrická životnosť - počet cyklov | 10.000 | ||||
| Parametre pripojenia - svorkovnica 1 | |
| Výrobca | Phoenix Contact DFMC 1.5/5-ST-3.5 BK |
|---|---|
| Pevný vodič | 0,2...1,5 mm2 |
| Splietané lanko | 0,2...1,5 mm2 |
| Splietané lanko s dutinkou | 0,25...0,75 mm2 |
| Parametre pripojenia - svorkovnica 2,3 | ||
| Výrobca | Phoenix Contact FKCVW 2.5/ 3-ST-5.08 |
|
|---|---|---|
| Pevný vodič | 0,2...2,5 mm2 | |
| Splietané lanko | 0,2...2,5 mm2 | |
| Splietané lanko s dutinkou | 0,25...2,5 mm2 | |
| Všeobecné dáta | |
| Pracovný režim | trvalá prevádzka |
|---|---|
| EMC | IEC60947-2 Príloha M |
| Rozsah pracovných teplôt | -25…70 °C |
| Montáž pomocou skrutiek | CTBC20...60(P): M5 CTBC120...210(P): M6 |
| Stupeň krytia vnútorných komponentov | IP40 |
| Stupeň krytia svoriek | IP20 |
| Trieda horľavosti | UL94 V-0 |
| Hmotnosť: | |
|
RCMB301
CTBC20 CTBC20P CTBC35 CTBC35P CTBC60 CTBC60P CTBC120 CTBC120P CTBC210 CTBC210P |
≤ 100 g |
Schéma zapojenia
Súvisiace produkty

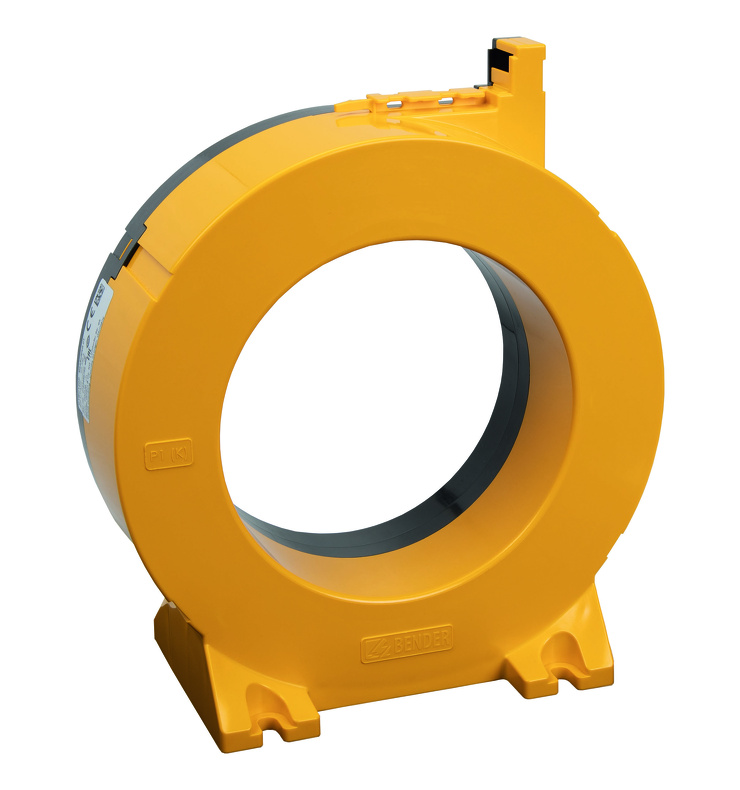

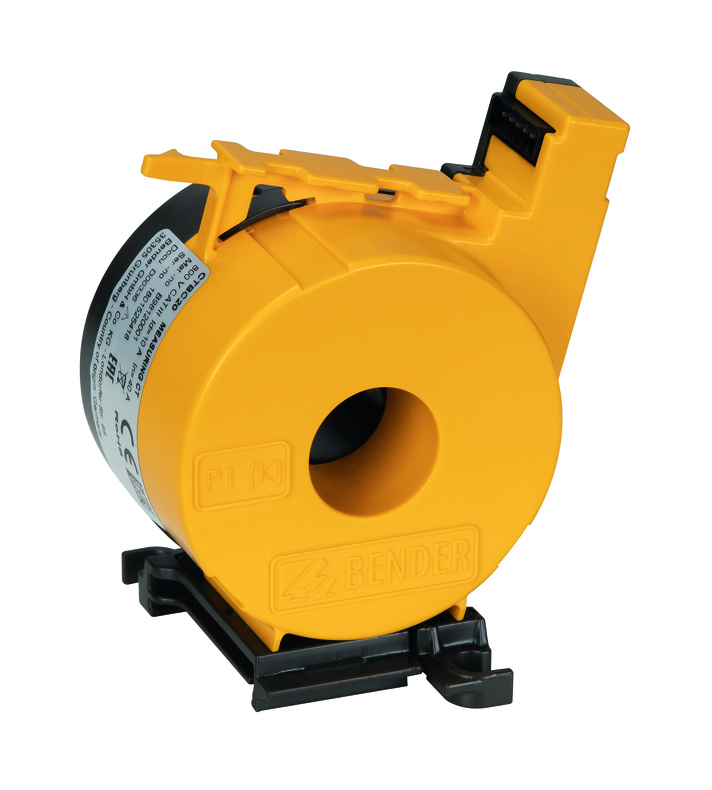

Meracie prúdové transformátory radu CTBC... s kruhovým otvorom a vysokou citlivosťou na striedavé, pulzujúce a jednosmerné prúdy typu B určené pre meracie a vyhodnocovacie jednotky CTUB100, RCMB300 a MRCDB300.
Modulárna rada vysoko citlivých monitorov AC a DC reziduálnych prúdov na monitorovanie uzemnených TN alebo TT sietí, v ktorých sa vyskytujú alebo môžu vykytovať jednosmerné reziduálne prúdy. Hodnota reakcie 10 mA...10 A v závislosti na type meracieho prúdového transformátora (vnútorný priemer 20 až 210 mm).
Stavebnicový prúdový chránič na monitorovanie reziduálných AC a DC průdov v uzemnených TN alebo TT sietí spĺňaúcich prísne požiadavky normy IEC 60947-2 prílohy M na ochranné zariadenia MRCD.
V spojení s výkonovým odpínacím prvkom s veľmi krátkou dobou vybavenia tvorí bezpečné a spoľahlivé ochranné zariadenie v podstate nezávislé na menovitom prúde monitorovanej siete, a to vďaka meraniu pomocou externého prúdového transformátora.
V súvislosti s požiadavkami normy IEC 60947-2 prílohy M prístroj obsahuje špecifické nastavenia, podrobnosti viď. nižšie.
