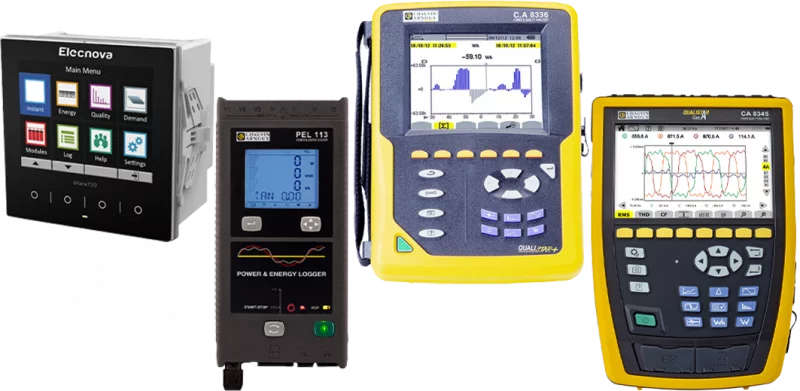

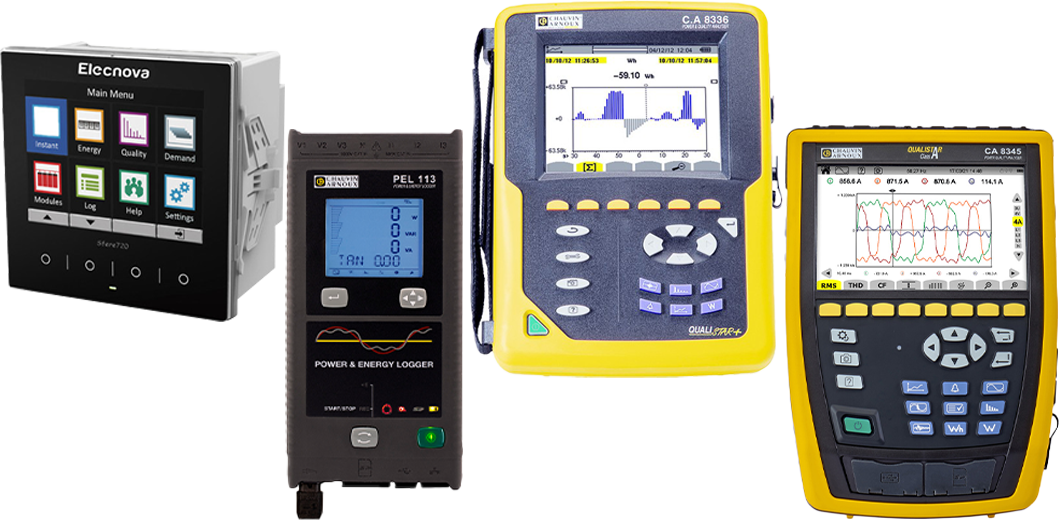

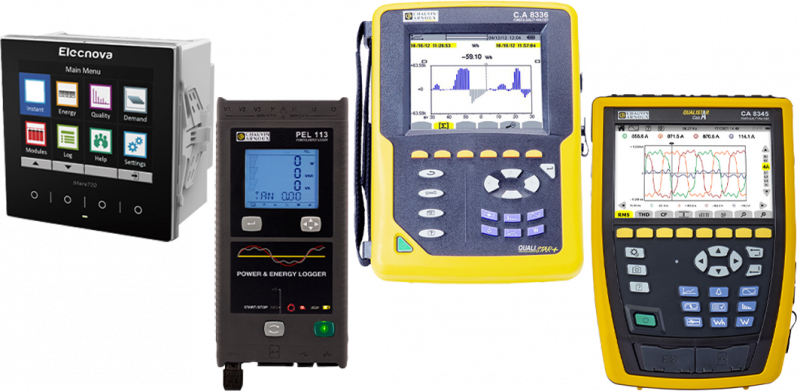

Analyzátory a záznamníky kvality elektrickej energie Chauvin Arnoux a Elecnova

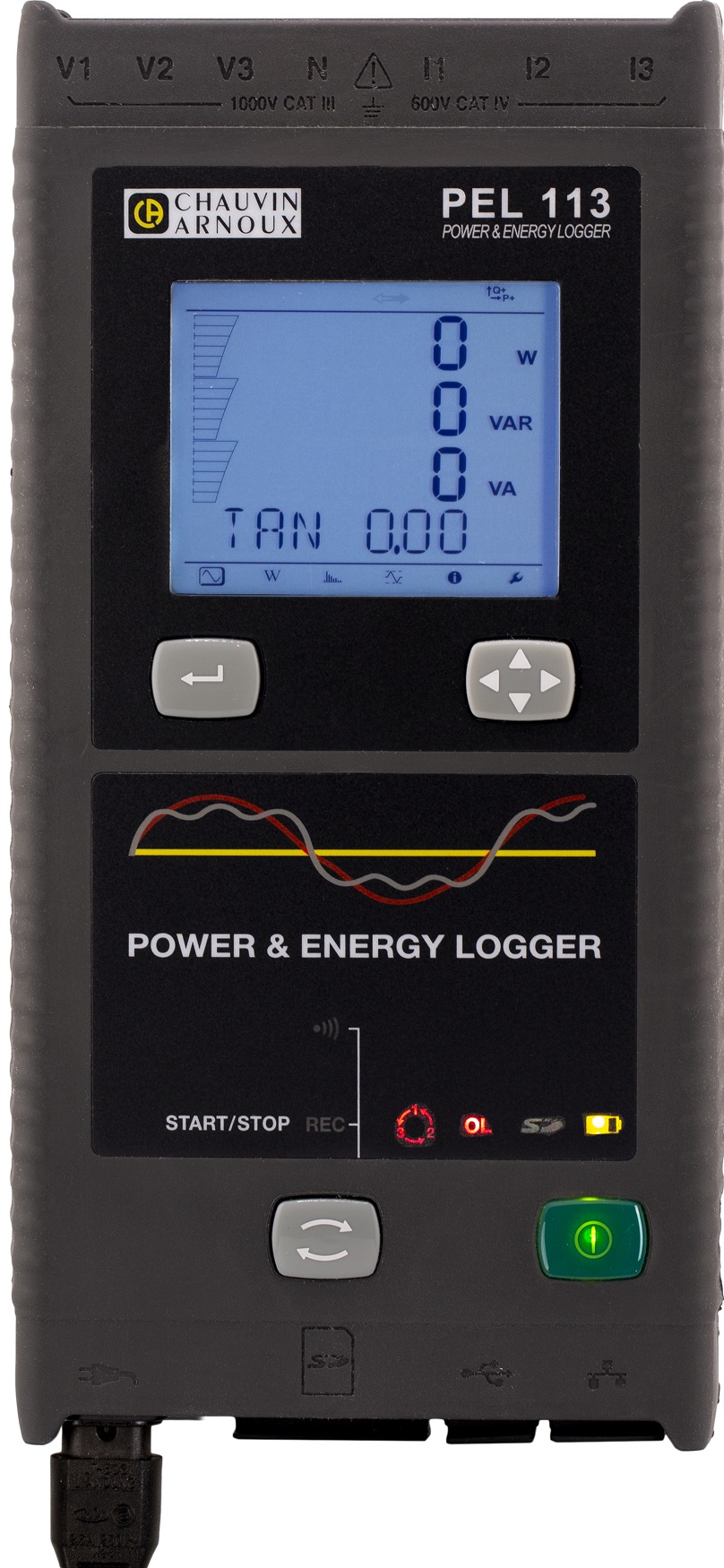

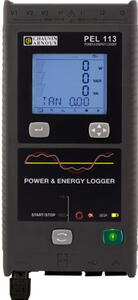

Model PEL 113 umožňuje zaznamenávať činný, jalový a zdanlivý výkon a energiu s nastaviteľným časovým úsekom už od 200 ms, meranie a záznam účinníka cos θ, tan θ, PF a meranie a záznam celkových harmonických skreslení aj jednotlivých zložiek až do 50. harmonickej. Záznamník má vstavané Wi-Fi rozhranie a je možné ho vzdialene ovládať.

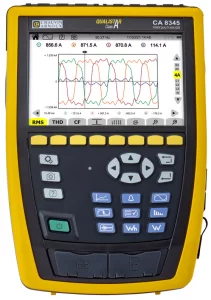

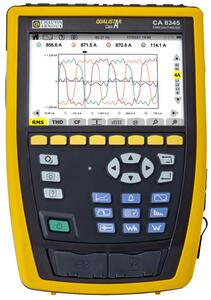

Špičkovým prístrojom na analýzu kvality elektrickej energie je analyzátor C.A 8345, plne kompatibilný s triedou presnosti A s rýchlosťou vzorkovania až 400 kS/s pre napäťové kanály a až 200 kS/s pre prúdové kanály. V režime prechodných dejov umožňuje zachytiť prerušenie, špičky napätia a prúdu, krátke javy a pod. už od 2,5 μS
a zachytiť rázovú vlnu (napr. po údere blesku) s dĺžkou 500 ns a veľkosti až 12 kV. Analyzátor je vybavený rozhraniami USB, WiFi, Ethernet, WEB server a umožňuje GPS synchronizáciu.

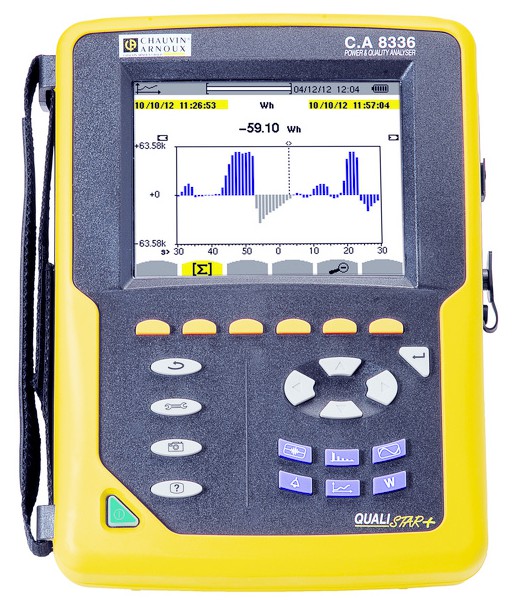

K najpoužívanejším analyzátorom kvality elektrickej energie patrí tiež analyzátor C.A 8336 Qualistar+. Tento trojfázový analyzátor umožňuje rýchle a efektívne meranie, monitorovanie a diagnostiku súčasne v siedmich paralelných meracích režimoch. Jeho intuitívne a jednoduché ovládanie v spojení s automatickou detekciou prevodníkov
a grafickým menu umožňuje rýchle a efektívne meranie bez nutnosti zložitého a zdĺhavého nastavovania. Široký výber prevodníkov umožňuje meranie pri veľmi malej aj pri veľmi veľkej prúdovej záťaži od 5 mA do 10 000 A. Interný slot na SD kartu umožňuje záznam údajov od dvoch týždňov do niekoľkých rokov podľa nastavenia.
Ako pri všetkých predchádzajúcich uvedených prístrojoch, na spracovanie údajov slúži DataView® softvér v českom jazyku. Tento softvér umožňuje taktiež vkladanie externých údajov z ďalších aplikácií (MS Word, EXCEL, atp), vkladanie poznámok a obrázkov.

Podrobné informácie o záznamníkoch a analyzátoroch kvality elektrickej energie, vrátane obsahov ich dodávky, nájdete vždy na našich web stránkach po kliknutí na odkaz uvedený pri každom prístroji.

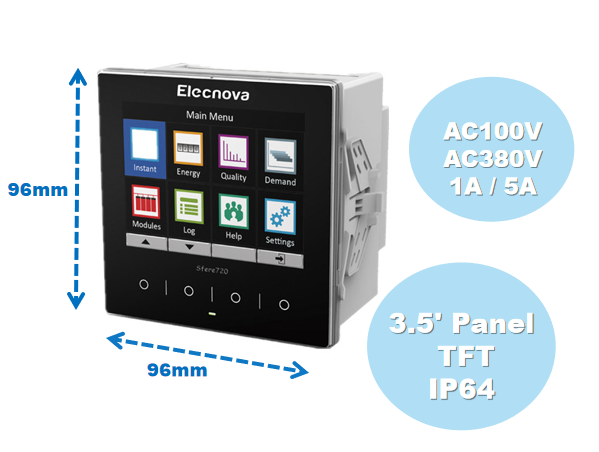

Zástupcom klasických prístrojov do panelu je Sfere720 od zavedenej firmy Elecnova. Tento multifunkčný analyzátor kvality elektrickej energie je určený pre trojfázové AC aplikácie s triedou presnosti merania 0,2S, napr. s meracími transformátormi MBS. Prístroj sleduje mnoho parametrov, vrátane THD do 63. harmonickej.

Ovládanie prístroja je jednoduché vďaka farebnému 3,5” TFT displeju. K prístroju je k dispozícii softvér na vzdialené vyčítanie dát cez Modbus, prípadne modul webservera. Zadná strana umožňuje pripojenie ďalších 16 typov modulov, vrátane wi-fi. Nájde teda využitie ako nový a moderný prístroj na sledovanie elektrických veličín v súčasnej
inštalácii, alebo aj ako náhrada starších analógových prístrojov. Jeho výhody možno využiť aj na účely monitorovania kvality elektrickej energie, medzných hodnôt s odovzdávaním alarmov a meraní v N vodiči.
