Elektrická bezpečnosť v vodíkových projektoch

Monitorovanie zvyškového prúdu je riešením pre elektrickú bezpečnosť v uzemnených sieťach. Monitory zvyškového prúdu Bender umožňujú monitorovanie zvodových prúdov v inštalácii v priebehu času, čím upozorňujú na zhoršujúce sa podmienky izolácie skôr, ako sa napájacie obvody vypnú ističmi.

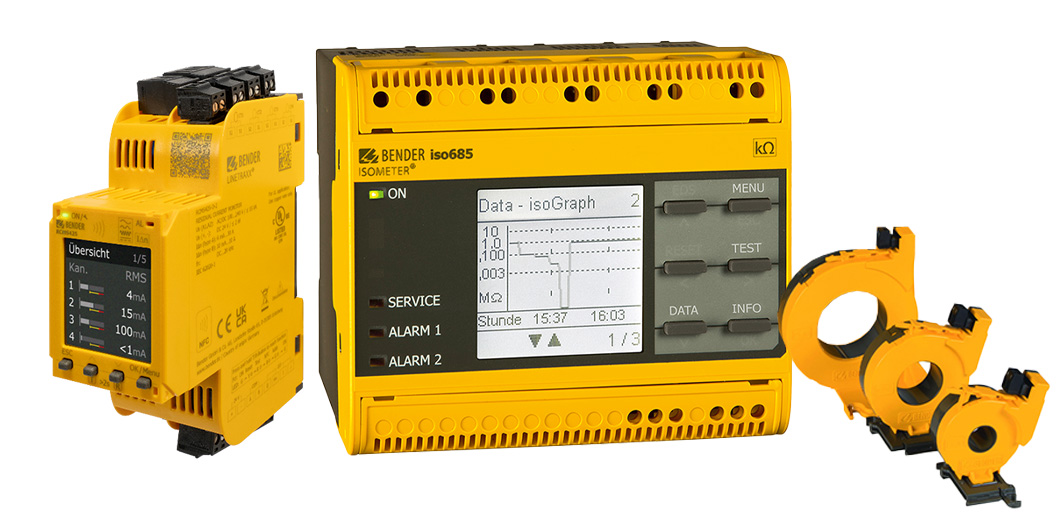

Pre náročné inštalácie je k dispozícii nová séria monitorov zvyškového prúdu SmartDetect RCMS425. Zariadenia série RCMS425 majú štyri meracie kanály a umožňujú vyhodnocovanie zvyškových prúdov typov A, B a B+ v súlade s normou ČSN EN IEC 62020-1. Monitory majú pôsobivý rozsah merania zvyškového prúdu od 2 mA do 70 A a hodnotu reakcie na zvodový prúd je možné nastaviť v rozsahu od 6 mA do 30 A pre prúdy typu A a od 10 mA do 10 A pre prúdy typu B.

Zariadenia sú vybavené výstupnými alarmovými relé, digitálnymi vstupmi a výstupmi, rozhraniami RS-485/Modbus RTU a NFC. Rozhranie RS-485/Modbus RTU umožňuje nepretržité čítanie nameraných hodnôt a ich následné spracovanie na účely preventívnej údržby. Ak nie je k dispozícii žiadny monitorovací systém vyššej úrovne, monitor zvyškového prúdu je možné doplniť digitálnym záznamníkom COM465IP. To uľahčuje ukladanie nameraných hodnôt a vďaka integrovanému webovému serveru aj ich vyhodnocovanie.

Monitorovacie zariadenia zvyškového prúdu radu RCMS425 sú k dispozícii v dvoch hardvérových verziách: RCMS420-L-2 s LED signalizáciou alarmu a RCMS420-D-2 s farebným displejom a funkčnými tlačidlami. Rozhranie NFC sa používa na jednoduché nastavenie parametrov zariadenia a na čítanie aktuálne nameraných hodnôt prostredníctvom aplikácie Bender Connect pre smartfóny. Zariadenia môžu byť napájané 24 V DC a 100...240 V AC/DC.

Ako snímače prúdu – meracie transformátory sa v kombinácii so zariadeniami RCMS425 môžu použiť modulárne série Bender CTAC pre prúdy typu A a série CTUB102-CTBC pre prúdy typu B. Tieto transformátory sú k dispozícii s vnútornými priemermi toroidu 20, 35, 60, 120 a 210 mm.

V prípade potreby sú k dispozícii aj meracie transformátory prúdu s pravouhlým prierezom (vhodné na inštaláciu na zbernice) alebo transformátory s odnímateľným jadrom na meranie prúdov typu A.

V izolovaných systémoch je základným parametrom určujúcim elektrickú bezpečnosť izolačný odpor medzi aktívnymi vodičmi a uzemnením (vodič PE). Norma ČSN EN 61557-8 potom priamo stanovuje povinnosť monitorovať stav izolácie v napájacích obvodoch IT.

Spoločnosť Bender je svetovým lídrom vo vývoji a výrobe zariadení na monitorovanie stavu izolácie v IT systémoch. Séria izolačných monitorov iso685 sa môže používať v napájacích obvodoch, ako sú elektrolýzory. Ide o univerzálne izolačné monitory pre IT systémy s napätím do 793 V AC a 1 150 V DC.

Medzi výhody zariadení radu iso685 patria:

• prednastavené profily merania pre lepšie prispôsobenie zariadenia konkrétnej aplikácii,
• grafický displej s rozlíšením 127 x 127 bodov,
• grafické zobrazenie hodnôt izolačného odporu v čase až po dobu jedného roka,
• meranie napätia, frekvencie siete a kapacitného úniku siete,
• pamäť histórie alarmových správ s časovou pečiatkou,
• moderné komunikačné rozhranie (vstavaný webový server, Modbus TCP, Modbus RTU) pre nepretržité čítanie nameraných hodnôt,
• možnosť pripojenia k IT systému s napätím až 1 760 V DC a 7,2 kV AC pomocou spojovacích prvkov,
• široký rozsah napájacieho napätia AC/DC 24...240 V.

Na účely preventívnej údržby ponúka zariadenie funkciu isoGraph, ktorá umožňuje zobraziť časový priebeh hodnoty izolačného odporu až za jeden rok. Údaje sú ľahko dostupné vďaka vstavanému webovému serveru.
