Meracie prevodníky prúdu s transformátorom
Výroba kvalitných prevodníkov má v MBS dlhoročnú tradíciu a vynikajúcu povesť po celom svete. Prevodníky sú chránené pred vplyvmi klímy (teplota a vlhkosť) a atmosféry (chemikálie a vlhkosť), a to vďaka uzavretému puzdru, výberu materiálov a konštrukčným princípom, odolávajú prachu a slanosti v ovzduší, rázom, interferenčným poliam (elektrickým a magnetickým), vysokofrekvenčným vplyvom (vysielačky) a tiež trvalému alebo prechodnému rušivému napätiu na všetkých elektrických spojoch.

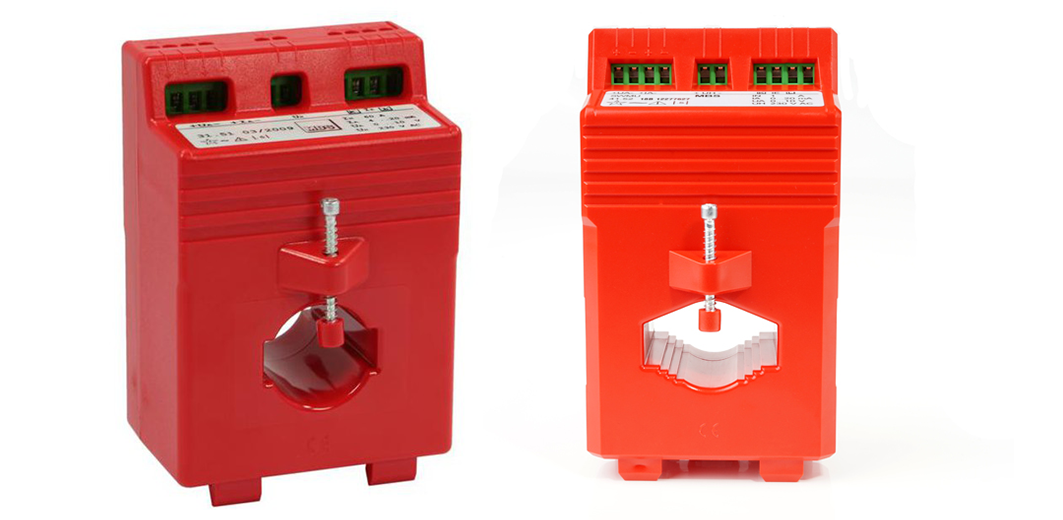

Meracie prevodníky SWMU sú určené na inštaláciu na DIN lištu a prakticky sa ich montáž nelíši od bežných meracích transformátorov. Ich výhodou je, že disponujú kombinovanými analógovými výstupmi 0 – 20 mA a 0 – 10 V alebo 4 – 20 mA a 2 – 10 V. Sú dostupné pre primárny prúd už od 1A a vedia spracovať prúd s hodnotou až 800 A. Tieto prevodníky treba napájať pomocným napájaním 230 VAC alebo 24 V DC. V prípade menej náročných aplikácií možno vybrať verziu bez pomocného napájania, ktorá však nedokáže ponúknuť elektricky potlačenú nulu. Otvorom na primárny vodič možno prevliecť vodič s priemerom až 27 mm alebo možno SWMU nasunúť na prípojnicu s rozmerom až 40 x 12 mm.
Merací prevodník typového radu SWMU slúži na prevod sínusového striedavého prúdu na vnútený, meranej hodnote úmerný jednosmerný signál. Tento výstupný signál nezávislý od záťaže umožňuje súčasné pripojenie niekoľkých vyhodnocovacích prístrojov, napr. ukazovacieho prístroja, zapisovača, hlásiča medzných hodnôt a iných, ktoré môžu byť umiestnené v blízkosti miesta merania alebo aj vo väčšej vzdialenosti (napr. v miestnosti riadenia).
Princíp merania: vstupný striedavý prúd je transformovaný na nízku, elektronike prispôsobenú veľkosť, ďalej je usmernený a elektronicky prevedený na signál (U alebo I) úmerný vstupnému prúdu.
Konštrukcia zariadenia zaisťuje bezpečné, galvanické oddelenie medzi vstupmi a výstupmi pre všetky funkcie. Hlavné oblasti použitia prevodníkov možno nájsť pri výrobe energie, distribúcii energie a konštrukcii zariadení a prístrojov.
Merací prevodník spĺňa všetky požiadavky, ktoré sa týkajú elektromagnetickej kompatibility (EMC) a bezpečnosti podľa EN 61010. Výroba prevodníkov je v súlade s technickými požiadavkami podľa normy IEC 60688.
Zariadenia sú označené značkou CE. Ponúkajú maximálnu možnú ochranu osôb, strojov a životného prostredia a samozrejme spĺňajú všetky príslušné bezpečnostné predpisy.

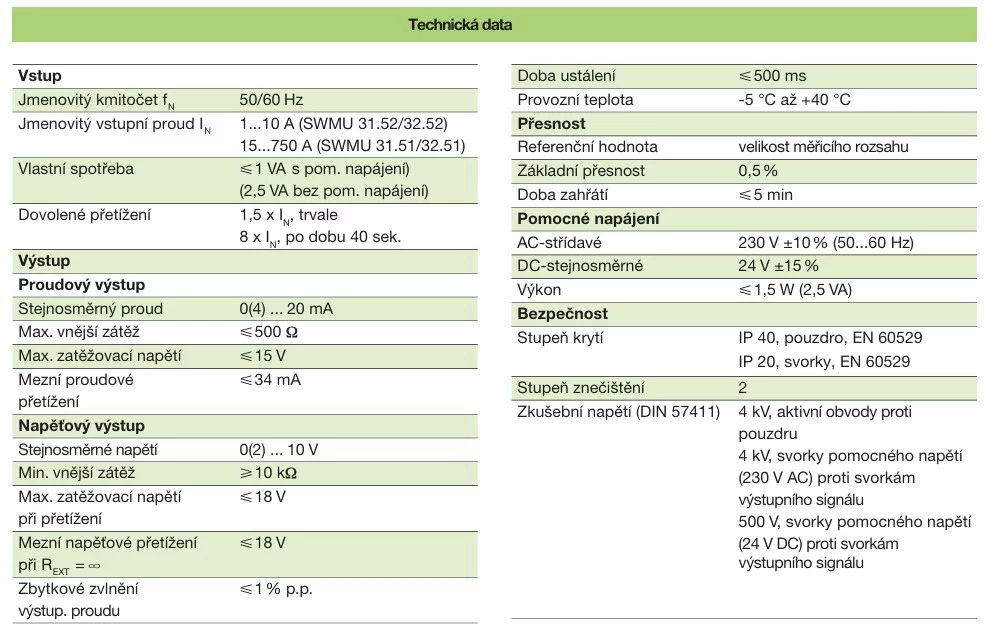

Vlastnosti:
- s pomocným napájaním alebo bez neho,
- s integrovaným prúdovým transformátorom,
- montáž na DIN lištu,
- vstupná meraná veličina: striedavý sínusový prúd (1 – 800 A),
- výstupná meraná veličina: jednosmerný prúd alebo napätie,
- minimálna potreba prepojovacích vodičov,
- výstupy sú odolné proti skratu a rozpojeniu,
- výstupy nesmú byť vzájomne prepojené.
