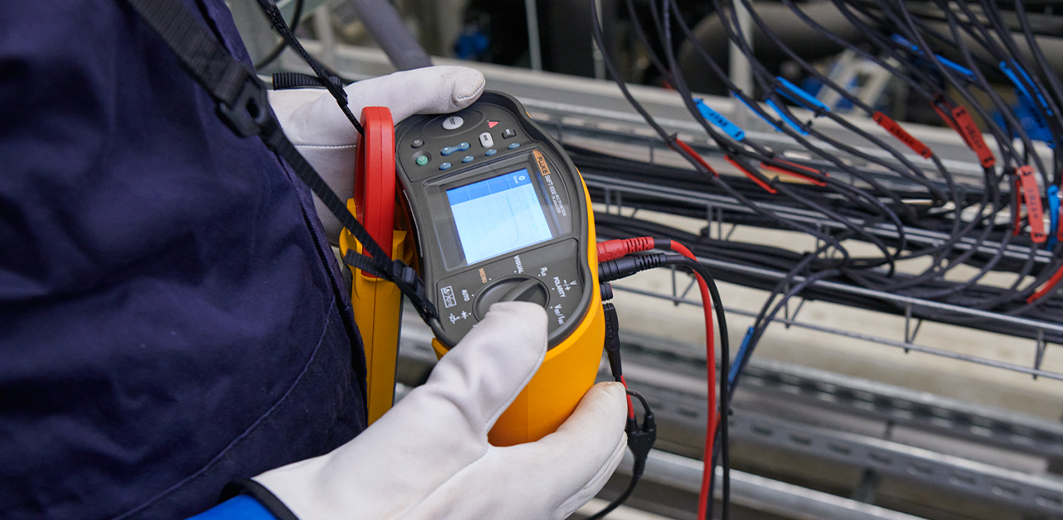

Multifunkčný tester solárnych inštalácií Fluke SMFT-1000
V posledných rokoch sa kladie veľký dôraz na získavanie elektrickej energie z obnoviteľných zdrojov. Fotovoltaické elektrárne sú v tejto oblasti horúcou témou a spotrebitelia prejavujú zvýšený záujem o inštaláciu fotovoltaických panelov na strechách najmä rodinných domov. Dôležitá je však nielen výstavba a uvedenie do prevádzky nových elektrární, ale aj pravidelná kontrola existujúcich elektrární. Americký výrobca meracích a testovacích zariadení, spoločnosť Fluke, reagoval na tento dopyt svojím multifunkčným testerom solárnych inštalácií Fluke SMFT-1000. Pozrime sa naň bližšie.
Počet inštalácií solárnych panelov naďalej rastie, čo vyžaduje, aby technici boli vybavení vhodnými meracími prístrojmi, ktoré zefektívňujú proces inštalácie a následné pravidelné kontroly. Multifunkčný tester solárnych inštalácií Fluke SMFT-1000 je určený pre profesionálov pracujúcich v oblasti fotovoltaiky a ponúka komplexné riešenie pre inštaláciu, uvedenie do prevádzky, pravidelnú kontrolu a kompletnú sekvenciu bezpečnostných testov v súlade s ČSN 62446-1 kategória 1 a V-A (I/V) krivkami podľa kategórie 2. Zariadenie je vybavené funkciou merania voltampérových charakteristík (I-V kriviek) a umožňuje otestovať, či fotovoltaické systémy pracujú s optimálnym výkonom a sú bezpečné.
Aké sú jeho funkcie?
Ako už bolo spomenuté, ide o zariadenie na komplexné testovanie fotovoltaických aplikácií v súlade s normou ČSN EN 62446-1. Nižšie je uvedený stručný prehľad testov, ktoré je možné s týmto zariadením vykonávať.
1. Testovanie podľa bezpečnostnej kategórie 1 (povinné):
- Odpor ochranného uzemnenia (Rpe)
- Napätie pri otvorenom obvode (Voc)
- Skratový prúd (Isc)
- Izolačný odpor (Rins)
- Test polarity
2. Testovanie podľa bezpečnostnej kategórie 2 (voliteľné):
- Meranie krivky I-V (VA)
- Meranie intenzity žiarenia
- Meranie teploty panelu
- Meranie sklonu a orientácie
3. Ďalšie funkcie zariadenia:
- Kontrola blokovacej diódy (Vbd)
- Kontrola ochrany proti prepätiu (BV)
- Meranie striedavého/jednosmerného napätia
- Meranie striedavého/jednosmerného prúdu (s kleštinami i100)
- Meranie striedavého/jednosmerného výkonu (s kleštinami i100)
Mnohí používatelia ocenia funkciu „Automatická sekvencia“, ktorá uľahčuje prácu s testerom pri meraní parametrov. Na rýchle vyhodnotenie nameranej I-V krivky meraného panelu môžete použiť funkciu porovnania kriviek priamo na displeji, ktorá zobrazuje krivku a limity, v ktorých by sa mala pohybovať. Na toto vyhodnotenie je potrebné do testeru zadať parametre meraného panelu definované výrobcom, buď výberom panelu z databázy, alebo definovaním analyzovaného panelu používateľom. Parametre na meranie kriviek – intenzita žiarenia a teplota – sa prenášajú do testeru v reálnom čase pomocou bezdrôtovej technológie Bluetooth. Toto rozhranie zabezpečuje komunikáciu s meradlom intenzity žiarenia a teplomerom IRR2-BT a infračervené sériové rozhranie sa používa na komunikáciu s PC.
Funkcia „Visual“ tiež pomáha používateľom pri vytváraní potrebných správ a protokolov, umožňuje im zaznamenávať výsledky vizuálnych kontrol a ukladať ich do pamäte zariadenia pre neskoršie vloženie do správ v softvéri na správu a analýzu získaných údajov. Softvér Fluke TruTest™ sa používa na splnenie certifikačných a dokumentačných požiadaviek pomocou modernej, rýchlej a spoľahlivej softvérovej platformy.

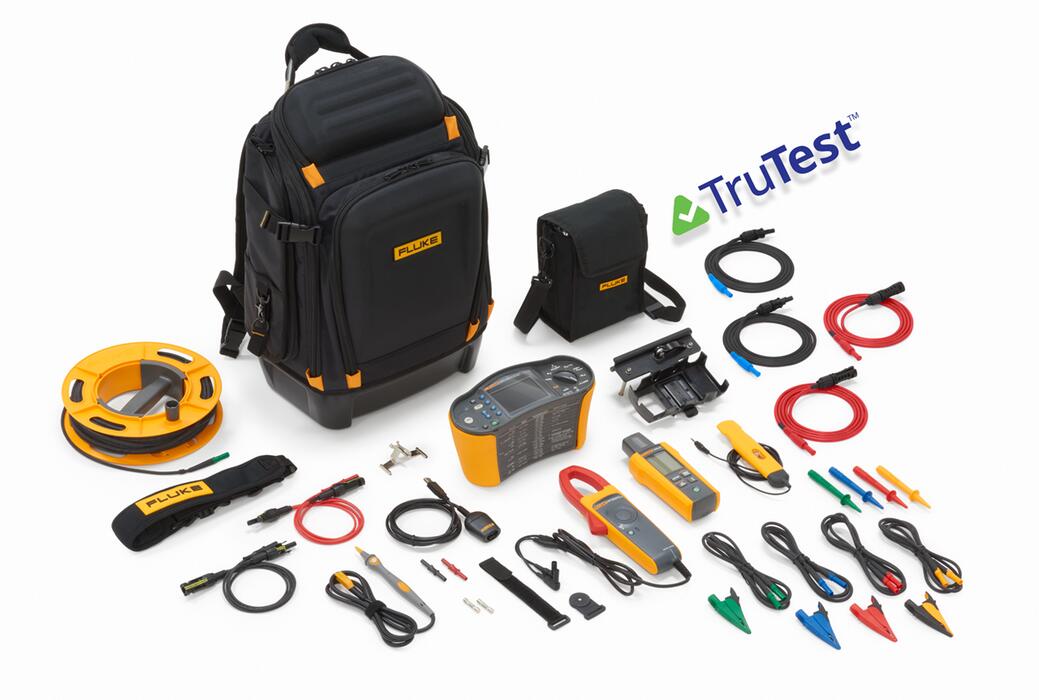

Software Fluke TruTest™
Predstavujeme vám software Fluke TruTest™. Vytváranie správ potrebných na uzavretie projektov môže byť náročné a časovo náročné. Tento softvér vám umožňuje spravovať solárne zariadenia, ukladať údaje a generovať správy na jednej platforme. Softvér TruTest™ je kompatibilný s multifunkčným testerom solárnych panelov a analyzátorom výkonu Fluke SMFT‑1000 a umožňuje vám rýchlo a jednoducho importovať výsledky meraní z multifunkčného
testeru solárnych panelov priamo do vášho počítača. Potom môžete údaje usporiadať a analyzovať, porovnať údaje z jednotlivých zariadení s predtým importovanými meraniami a poskytnúť svojmu klientovi komplexnú správu s grafickým obsahom.
Nesmieme zabudnúť na aplikáciu TruTest Solar Database, ktorá vám umožňuje vyhľadávať v databáze viac ako 85 000 solárnych modulov a ľahko prenášať informácie o moduloch z mobilnej aplikácie do multifunkčného testeru SMFT-1000 priamo na mieste, čím sa eliminuje potreba ručného zadávania údajov. Databáza je pravidelne udržiavaná a aktualizovaná. Táto aplikácia je k dispozícii na bezplatné stiahnutie z obchodu Play Store.
