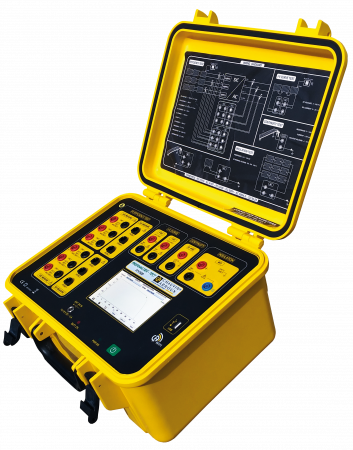

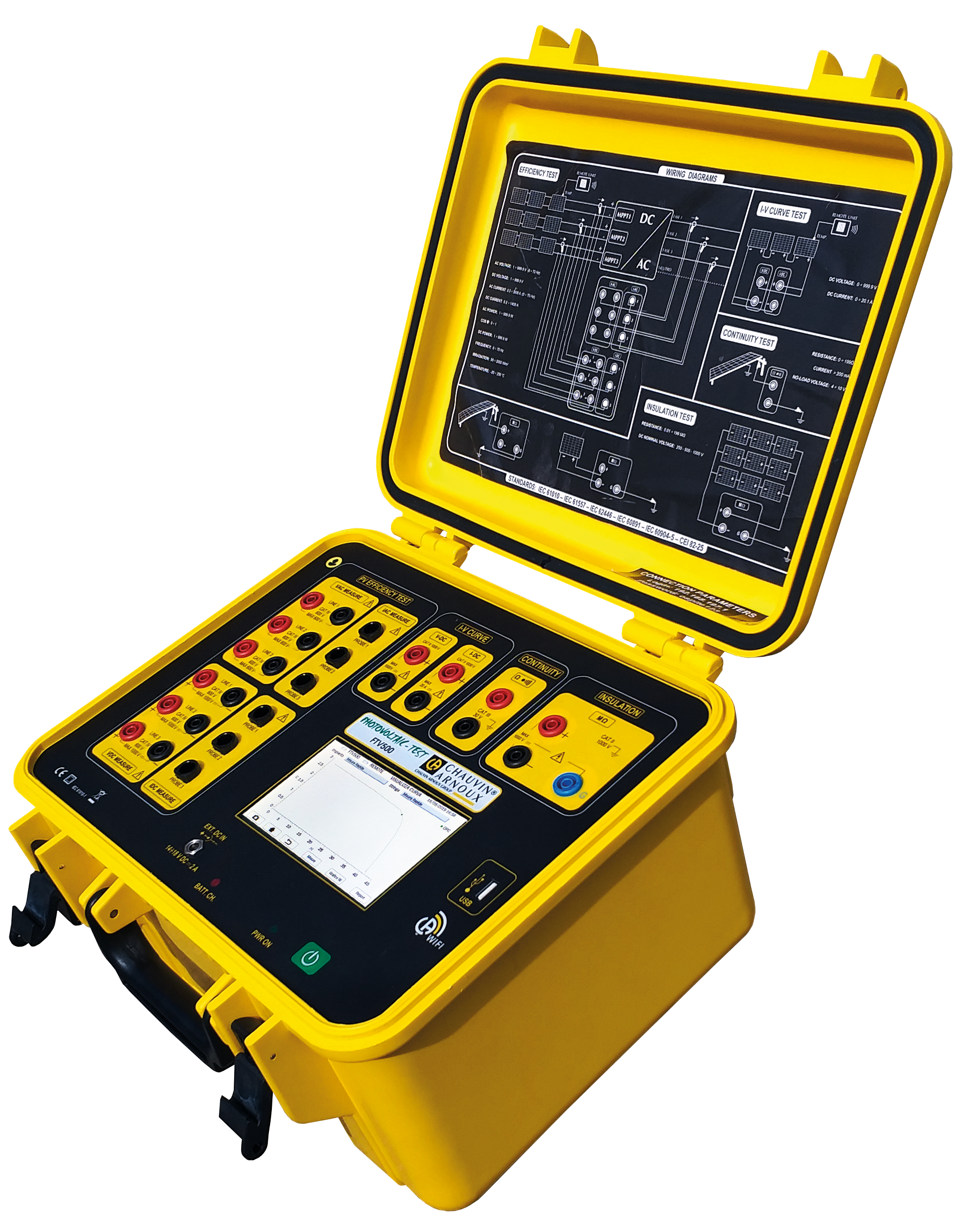

Nový tester fotovoltaických instalací FTV500 od firmy Chauvin Arnoux

Datum: 01.06.2023

Firma Chauvin Arnoux představila svůj nejnovější tester fotovoltaických instalací s označením FTV500 PHOTOVOLTAIC TESTER. Přístroj je navržený a vyrobený tak, aby vyhovoval všem potřebám techniků při instalaci, testování, uvádění do provozu, odstraňování závad a údržbě fotovoltaických systémů podle mezinárodních standardů. FTV500 počítá a zaznamenává hodnoty pro bilanci fotovoltaických systémů. Testy jsou podle normy IEC 62446. Měří se účinnost konverze DC/AC, hodnoty činného a teoretického výkonu a fázorový diagram na výstupech z převodníku. Každý parametr je v korelaci s množstvím ozáření, okolní teplotou a teplotou panelu, které jsou měřeny dálkovým ovládáním. Výsledky jsou porovnávány s referenčními hodnotami.

Přístroj soustřeďuje pět typů měření v jednom přístroji: 1) Účinnost střídače: Test účinnosti DC/AC (účinnost DC/AC, výkon PRP, současně lze měřit až 3 řetězce), 2) Průběh křívky U-I:-Přístroj  analyzuje I-V křivky a charakteristiky panelů a   porovnává je s referenčními hodnotami  STC udávanými výrobcem. 3) Spojitost: Kontrola odporu  zemních spojení proudem 200 mA. 4) Izolace: Kontrola izolace i v režimu pod napětím. Výběrem testovacího napětí  250 V - 500 V - 1000 V DC s naprogramovatelným prahem alarmu „Prošel – Neprošel“ umožňuje získat okamžitý výsledek testu. 5) Datalogger: Funkce DC/AC Logger - sledování všech hodnot FV systému - umožňuje měřit  současně až 3 stringy).

Správa a přímé generování zpráv ze zařízení - Vzdálená jednotka s bezdrátovým přenosem (Ozáření/teplota) VNC pro vzdálené zobrazení a sdílení ovládání rozhraní USB a Wi-Fi - Dotykový displej je vybaven  antireflexní technologií. Tester je navržen v souladu s mezinárodními standardy. Je navržen pro testování a ověřování instalací podle IEC 62446. Poskytuje I-V křivky pro zařízení do 20A. Zobrazuje hodnotu odporu Rs modulů podle IEC 60891. Technici mohou navíc zkontrolovat i propojení a izolaci instalace dle norem IEC 61557-4 a IEC 62446. Testy se mohou provádět po dlouhou nebo krátkou dobu a lze je doplnit záznamy o měřeních provedených v průběhu času. Uživatel má také k dispozici automatické vydávání zpráv pomocí  programu, který je v obsahu dodávky.

FTV500 je první přenosná multifunkční jednotka vybavená technologií VNC (Virtual Network Computing), která umožňuje dálkové ovládání a správu všech funkcí měření přímo z vašeho smartphonu / PC / tabletu. . Velká paměť přístroje umožňuje zaznamenání více než 10 000 měření a okamžitě vytváření zprávy jediným kliknutím. Pomocí USB disku je možné stáhnout databázi a dát k ní přístup. Vzdálená jednotka FOTOVOLTAICKÉHO TESTU FTV500 shromažďuje údaje o okolních parametrech (ozáření, okolní teplota / teplota modulu) v reálném čase a poté je používá k analýze výsledků. Díky technologii Wifi dálková jednotka plynule přenáší data do přístroje na vzdálenost až 200 m.

Přístroj je umístěn v pouzdře odolném proti nárazům a je vybaven 5" TFT barevným dotykovým displejem (antireflexní technologie) s rozlišením 800x480.  Obsah dodávky: 3 senzory MiniFlex MA500 3kA AC, 3 proudové kleště PAC500 1,4kA DC,  1x napájecí zdroj pro nabíjení baterie FTV500 ,   6x sada kabelů 2m R/N,  2x sada kabelů MC4 R/N,  2x sada krokosvorek R/N,  2x Flexibilní vodiče 4 mm 3R/3N, 1x sklonoměr, 1x dálková jednotka FTV500 (integrovaná teplotní čidla), 1x USB kabel pro nabíjení baterie (vzdálená jednotka), 1x taška na přenášení 385x260x240, 1x uživatelská příručka ke stažení (FTV500 + vzdálená jednotka),
Více informací : ghv@ghvtrading.sk, Tel.: +421 255 640 293

Časopis ATP Journal 06/2023
Ing. Jiří Ondřík
Ing. Jiří Ondřík
Technicko-obchodný špecialista testovacích a meracích prístrojov FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS a ostatné.
